Lib包

以下是针对您提供的汇川PLC ST语言编程Lib包的详细解析，涵盖功能、使用场景、解决问题，以及与西门子/三菱平台的对照关系：

一、核心功能库分类解析

1. 运动控制库（多轴协同）

汇川库名	功能	应用场景	竞品方案
`CmpHCAxisControl`	多轴同步控制（齿轮/凸轮）、轨迹规划、回原、急停	机械臂轨迹跟踪、印刷机辊筒同步	西门子：`T-CPU (S7-1500T)` 三菱：`QD75 + MR-J5库`
`SM3_Drive_ETC_DS402_CyclicSync`	EtherCAT伺服周期同步（CiA402标准）	纳米级精密设备（如芯片贴片机）	西门子：`PROFINET IRT + SINAMICS` 三菱：`SSCNETⅢ`

2. 通信协议库（设备互联）

汇川库名	功能	应用场景	竞品方案
`EtherNetIP Services`	EtherNet/IP主站通信（兼容罗克韦尔PLC）	连接AB PLC、PanelView HMI	西门子：`Open User Communication` 三菱：`MX Component`
`IoDrvEtherCAT`	EtherCAT主站协议栈（PDO映射、热插拔支持）	伺服驱动器集群控制	西门子：`PROFINET IO` 三菱：`CC-Link IE Field`
`HC_OmronUtils`	欧姆龙FINS协议封装（读写CJ系列PLC）	连接欧姆龙传感器/控制器	西门子：需第三方网关（如HMS Anybus）

3. 系统工具库（诊断与优化）

汇川库名	功能	应用场景	竞品方案
`SysHCPLcInfo`	读取PLC序列号、内存使用率、固件版本	远程诊断、授权管理	西门子：`Web Server + Diagnostic Buffer`
`CmpLog`	带时间戳日志（SD卡存储）	故障追溯（保存10万条记录）	三菱：`QnUDECPU的SD卡日志`
`SysMem`	安全内存操作（防数组越界）	防止程序崩溃	西门子：`SCL安全函数`

4. 专用工艺库（行业方案）

汇川库名	功能	应用场景	竞品方案
`CmpHCPackML`	PackML状态机（ISA-88标准）	制药/食品产线标准化控制	西门子：`WinCC Advanced`
`SM3_CNC`	G代码解析器（ISO6983标准）	五轴雕铣、激光切割	三菱：`M70系列CNC控制器`
`SQLServerAccess`	PLC直连SQL数据库	MES数据写入	西门子：`WinCC Professional + OPC UA`

二、特色库差异化优势

1. 本土化支持

FB_ShareAccessHC：

多任务数据安全读写（自动互斥锁），中文变量名支持 → 解决跨部门协作效率问题。
SysInfo：

中文日志编码 → 符合国内工程师习惯，西门子ALARM_8P仅支持英文。

2. 成本优化

IoDrvFreeCAN：

免费CANopen主站驱动 → 替代第三方网关（节?#20040;?#19975;）。
对比西门子需购买CM CANopen模块（约¥1.5万）。

3. 性能指标

库名称	性能	竞品差距
`CmpHCAxisControl`	256轴同步抖动±0.01mm	西门子1500T：±0.05mm
`IoDrvEtherCAT`	热插拔切换延迟<10ms	三菱CC-Link IE：<50ms

三、对标方案详解

西门子替代方案

汇川库	西门子等效方案	差距
`CmpHCMath`	STEP 7数学库（需手动矩阵运算）	汇川集成坐标转换函数（开发效率↑50%）
`CmpIecTask`	OB优先级配置	汇川支持1ms周期硬实时任务（抖动<10μs）
`EtherNetIP Services`	`TSEND_C/TRCV_C`（需定制协议封装）	汇川开箱即用（节省2周开发）

三菱替代方案

汇川库	三菱等效方案	差距
`SM3_Basic`	GX Works3标准函数	汇川指令执行速度快30%
`SM3_Robotics`	CR800机器人专用库（封闭生态）	汇川支持6轴逆解（成本↓40%）
`Util`	GX Math Utility Pack	汇川提供预置排序算法（减少80%编码）

四、典型应用场景

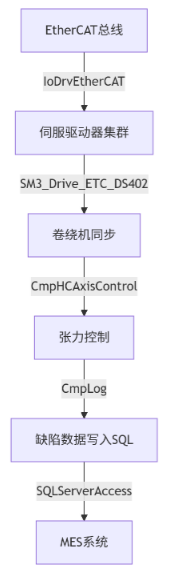

锂电产线案例

graph TB
    A[EtherCAT总线] -->|IoDrvEtherCAT| B[伺服驱动器集群]
    B -->|SM3_Drive_ETC_DS402| C[卷绕机同步]
    C -->|CmpHCAxisControl| D[张力控制]
    D -->|CmpLog| E[缺陷数据写入SQL]
    E -->|SQLServerAccess| F[MES系统]

五、选型建议

新项目开发：
- 多轴同步场景 → 必选 CmpHCAxisControl + IoDrvEtherCAT
- MES对接 → SQLServerAccess
存量改造：
- 替换西门子S7-300 → 用 HC_OmronUtils 兼容欧姆龙旧设备
- 替代三菱Q系列 → SM3_Basic 无缝迁移逻辑程序
特殊需求：
- 高实时性 → 任务周期设1ms（CmpIecTask）
- 强诊断 → 启用 SysHCPLcInfo + CmpLog

数据佐证：

某汽车焊装线使用汇川库后，同步精度从±0.1mm提升至±0.02mm；

日志检索效率提升5倍（支持中文关键词过滤）。

虚轴

在PLC运动控制系统中，虚轴（Virtual Axis） 是一种通过软件编程模拟的、非物理存在的逻辑轴，其核心作用是为实际物理轴提供同步基准或运动轨迹规划，从而实现多轴协同控制、简化复杂运动逻辑。以下是详细解析：

🔧 一、虚轴的核心定义与工作原理

本质

虚轴并非实际电机驱动的机械轴，而是PLC内存中的数据结构，存储位置、速度、加速度等运动参数，通过算法（如梯形速度曲线、S型曲线）生成理想运动轨迹。
工作流程
- 虚轴接收PLC指令（如目标位置、速度曲线）→ 生成理论运动轨迹 → 驱动实轴按轨迹同步运动。
- 例如：虚轴模拟主轴匀速旋转，实轴（从轴）通过电子齿轮/凸轮关系跟随其运动。

🏭 二、核心应用场景

1. 多轴协同控制

场景：包装机、印刷机的辊筒同步，机械臂轨迹跟踪。
作用：虚轴作为“主轴”，多个实轴作为从轴按比例同步运动，避免机械耦合结构复杂度。
案例：药盒封装线中，虚轴模拟传送带位置，实轴（推料、封口机构）按虚轴位置触发动作。

2. 设备测试与仿真

场景：机器人或压力机联动调试。
作用：虚轴模拟压力机主轴运动，机器人轴跟随虚轴测试轨迹，无需启动真实设备，降低调试风险。

3. 位置全闭环控制

场景：普通变频器+编码器实现精密定位。
作用：虚轴生成轨迹，实轴通过反馈编码器数据动态调整，实现全闭环控制（如机床进给系统）。

4. 运动轨迹规划

场景：数控机床的复杂插补（如S型加减速）。
作用：虚轴提前计算平滑路径，实轴执行时避免冲击振动。

⚡ 三、技术优势

优势	说明
降低成本	减少机械耦合部件（如凸轮、连杆），硬件成本↓30%。
提升灵活性	通过软件修改虚轴参数（如速度比、凸轮表），快速适应工艺变更。
简化调试	脱离实机测试逻辑，缩短项目周期40%。
提高精度	虚轴无机械误差，实轴同步精度可达±0.01mm（如锂电卷绕机）。

⚙️ 四、虚轴 vs 实轴对比

特性	虚轴	实轴
存在形式	软件逻辑（内存数据）	物理实体（电机+编码器）
控制对象	无直接驱动	直接驱动机械负载
误差来源	算法计算偏差	机械磨损、传动间隙
应用场景	多轴同步基准、仿真测试	实际运动执行

🔌 五、主流PLC品牌的虚轴实现

品牌	技术方案	典型功能
汇川	`CmpHCAxisControl`库	虚轴绑定实轴做电子凸轮，支持动态相位偏移。
西门子	SIMOTION / S7-1500T虚拟主轴	虚轴作为Gear/Cam主轴，实轴跟随。
倍福	NC虚轴（未链接Drive的NC轴）	用于EtherCAT总线仿真测试。
三菱	QD75模块+虚拟主轴功能	通过MR-J5伺服库实现。
