ANSYS基础练习6——两球接触问题

如图所示两球接触，p=200N，两球材料相同，弹性模量E1=E2=100MPa，泊松比μ1=μ2=0.3，两个球的半径相同，R1=R2=10mm。试进行接触分析。
在这里插入图片描述

一、前处理

选取单元为“Quad 4 node 183”，单元行为方式选择轴对称：
在这里插入图片描述

设置材料参数：

二、建模

由于结构具有对称性，在分析时只取其二分之一进行建模分析即可。

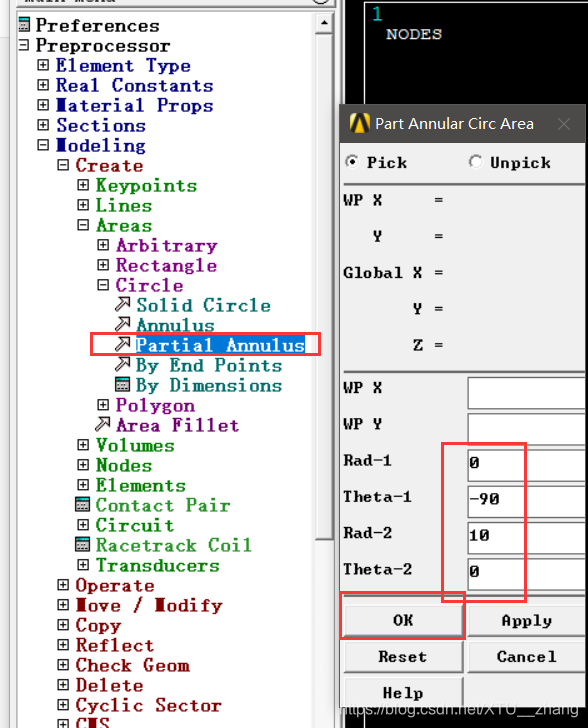

生成第一个四分之一圆：
在这里插入图片描述
生成第二个四分之一圆：
