在区域内创建大小不同的小球，使大球固定不动，小球施加重力下落

模型创建

new ; 释放当前内存，开始新的任务分析
title 'test 1' ; 设置模型名称用于图像显示
; 设置计算区域，必须在ball、wall等实体部分建立前设置
domain extent -100.0 100.0 condition periodic ; 设置周期性边界，当颗粒、wall、clump等碰到domain边界时，处理方式为destroy （删除），stop （停止运动），reflect （速度反向，弹回），periodic（从domain）相对面重新出现，常用于均匀化方法。
set random 10000 ;设置随机种子
; 设置模型的边界wall
wall generate box -25.0 25.0 -50.0 50.0 ; 生成一个矩形wall，box后的参数为xmin, xmax, ymin, ymax
; 创建颗粒体系（ball、clump、cluster等）并分组
ball generate radius 1.0 1.5 box -25.0 25.0 -50.0 50.0 number 450 ; 在box内随机生成半径为1.0~1.5的450个球
ball group small_balls range radius 1.0 1.3 ; 将半径处于1.0~1.3的球编为一组，名为small_balls
ball group big_balls range radius 1.3 1.5 ; 将半径处于1.3~1.5的球编为一组，名为big_balls

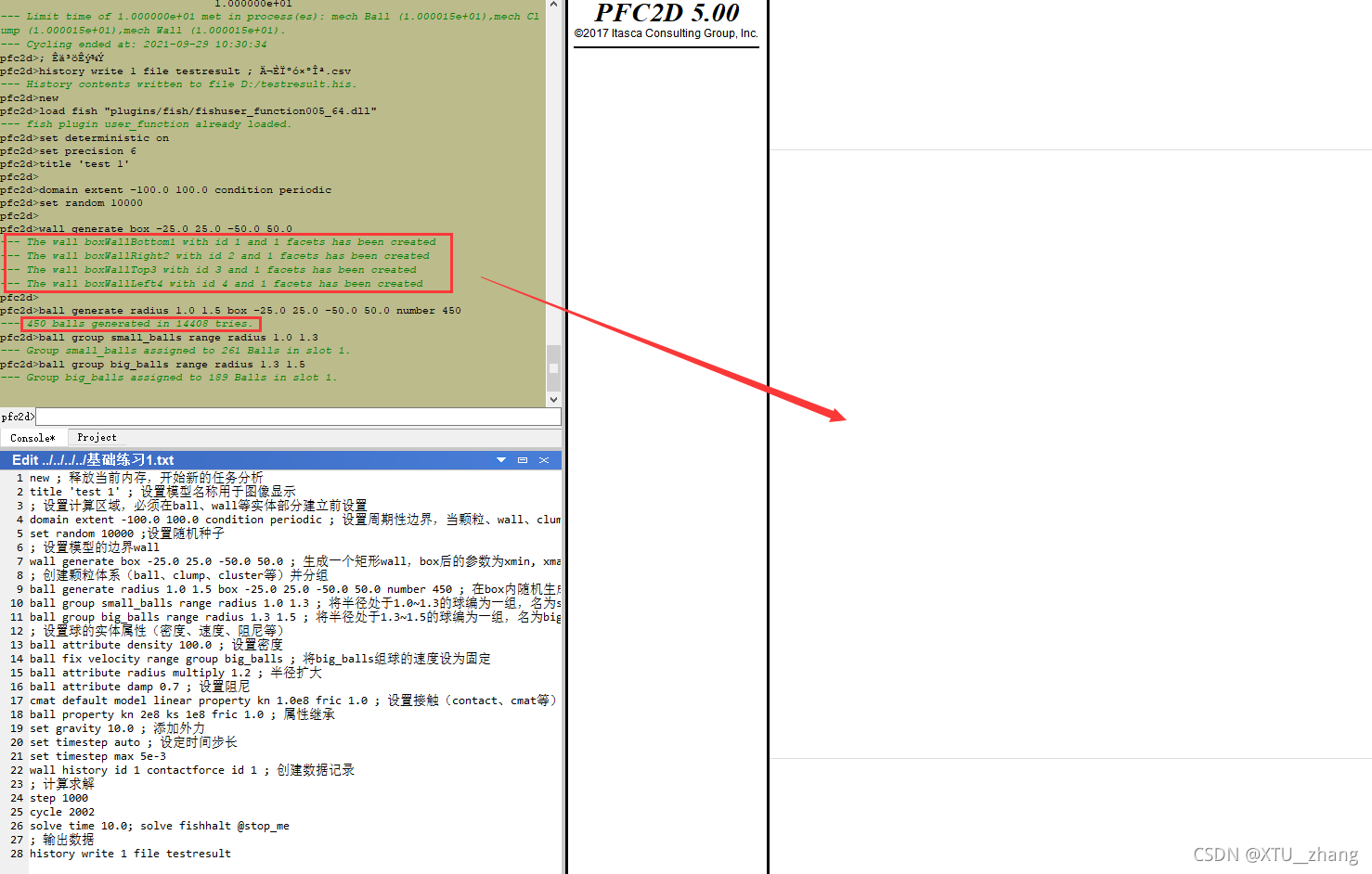

运行结果：

显示已经创建完毕，但是右方绘图区尚未激活，所以看不到创建的实体。
激活方式，首先点击一下绘图区，再右上角处添加绘图选项。
