ANSYS基础练习3——三维结构

图所示为汽车制动踏板结构，已知其材料的弹性模量为200GPa，泊松比为0.3。分析此结构在承受500N作用下的变形及应力分布。
在这里插入图片描述

一、前处理

选取单元为“Brick 20node 186”：
在这里插入图片描述
设置材料参数：
在这里插入图片描述

二、建模

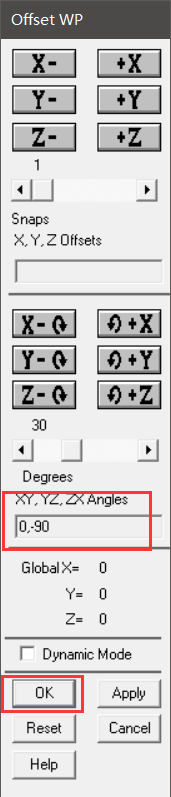

设置工作平面：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
