ANSYS基础练习5——圆柱与平面接触问题

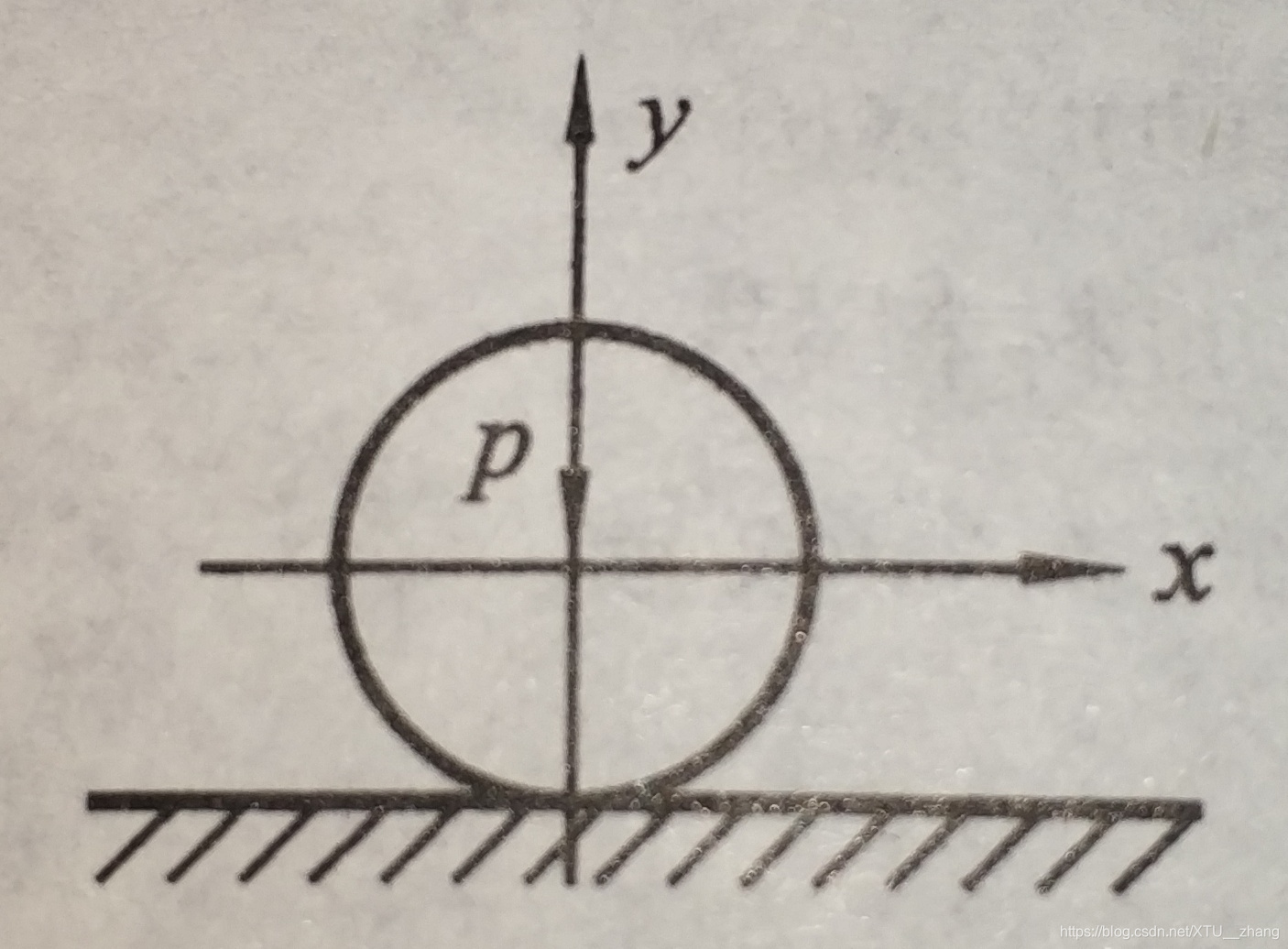

如图圆柱与平面接触，p=200N/mm，圆柱与平面的材料相同，弹性模量E1=E2=1000MPa，泊松比μ1=μ2=0.3，圆柱的半径R=10mm。试进行接触应力分析
在这里插入图片描述

一、前处理

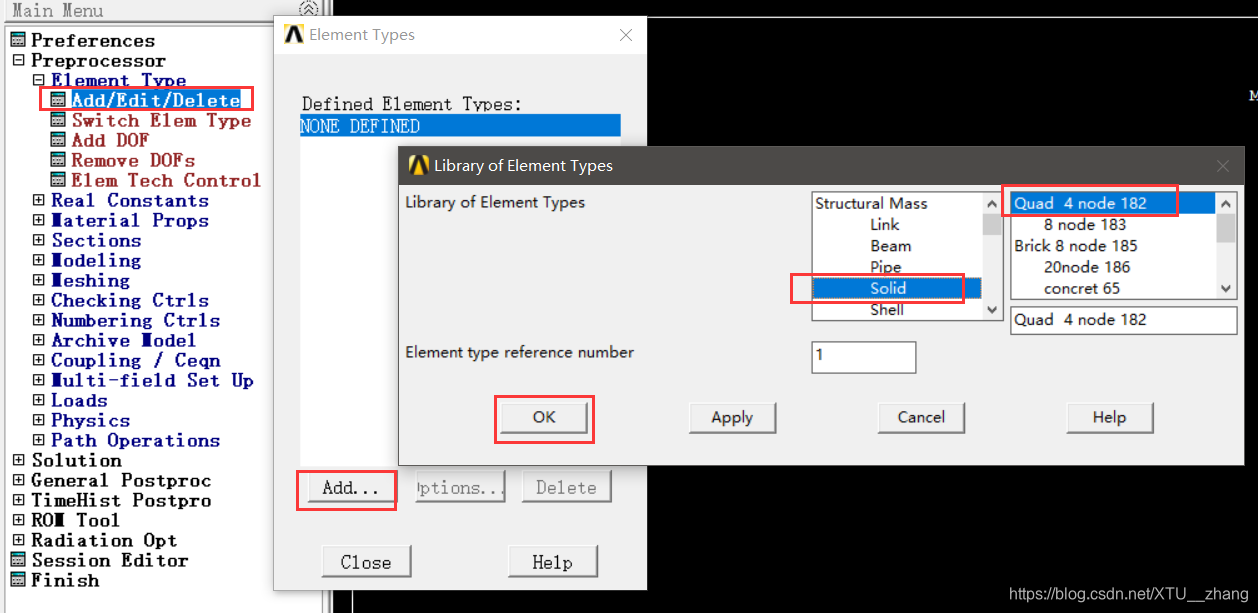

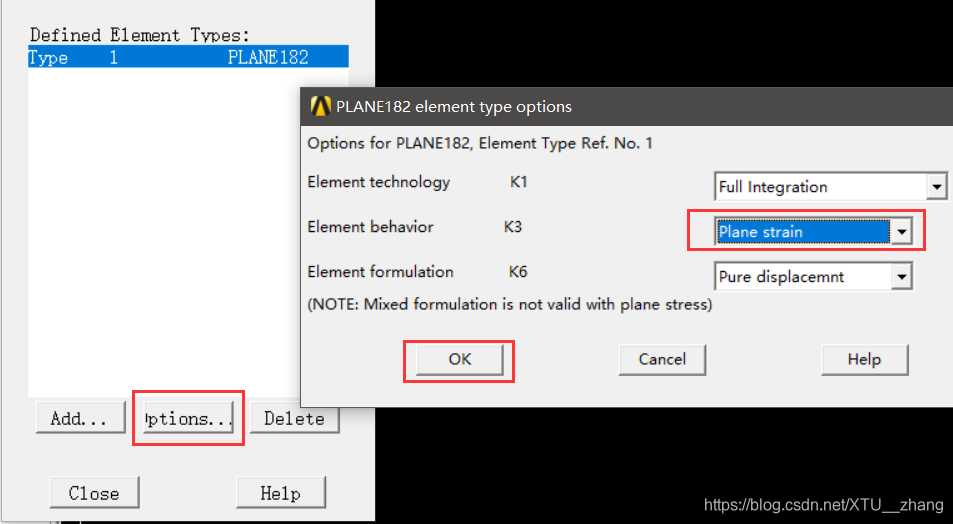

选取单元为“Quad 4 node 182”，问题为平面应力问题：
在这里插入图片描述

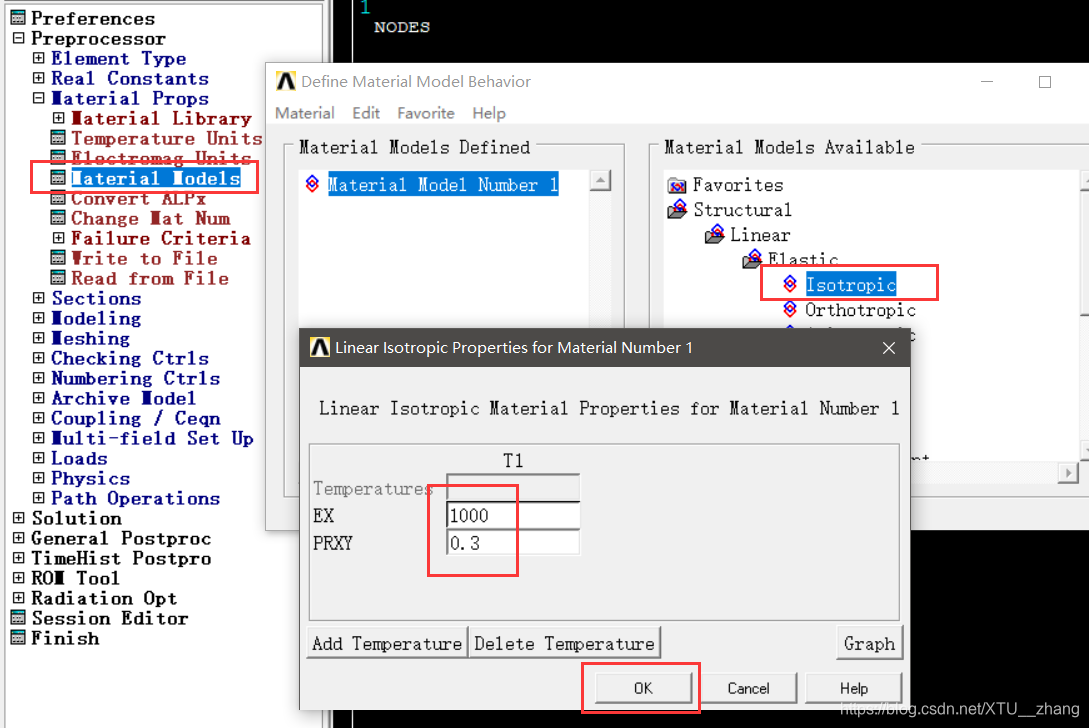

设置材料参数：

二、建模

由于结构具有对称性，在分析时只取其二分之一进行建模分析即可。

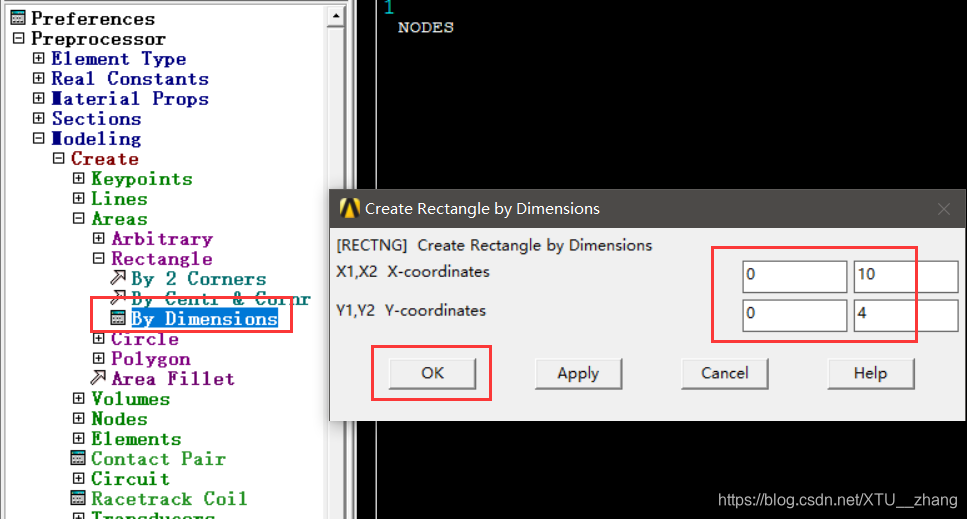

画矩形面：
