ANSYS基础练习2——杆梁结构

所示框架结构，截面为圆环，内径为42.5mm，外径为45mm，弹性模量为E=3.0✖1011Pa，截面面积为A=6.87✖10-4m²。分析各节点位移和转角。
在这里插入图片描述

一、前处理

选取单元为“2 node 188”：
在这里插入图片描述
输入材料参数：
在这里插入图片描述
设置截面属性：
在这里插入图片描述

二、建模

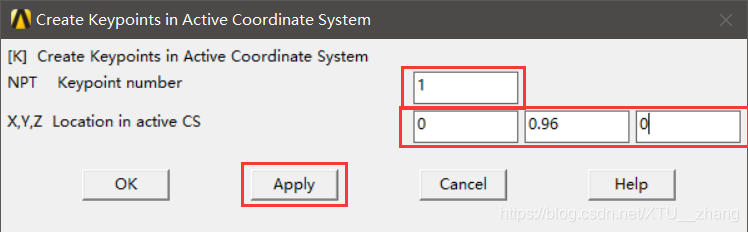

先建立四个关键点：
在这里插入图片描述
在这里插入图片描述
