边缘检测：Sobel算子

Sobel算子是一种常用的边缘检测算子，用于计算图像的梯度，以识别图像中的边缘和结构。它通过在空间域上进行卷积运算，有效提取出图像的边缘信息，尤其适合于检测水平和垂直方向的边缘。

一、工作原理

Sobel算子基于图像梯度的计算，具体步骤如下：

1. 卷积核定义

        Sobel算子使用两个3x3的卷积核（也称为滤波器），分别用于检测水平方向和垂直方向的边缘。这两个卷积核如下：

        水平卷积核：

        垂直卷积核：

2. 计算梯度

        对输入图像进行卷积操作，计算图像在水平和垂直方向的梯度：

        水平梯度：

        垂直梯度：

3. 计算梯度幅值和方向

        利用水平方向和垂直方向的梯度可以计算出边缘的整体强度和方向：

        梯度幅值（Magnitude）：

        梯度方向（Direction）：

4. 输出结果

        将计算得到的梯度幅值进行标准化处理，得到最终的边缘图像。

二、特点与优点

        受噪音影响小：与其他简单的边缘检测算子相比，Sobel算子具有平滑作用，能够有效降低噪声影响。
        边缘检测效果好：在较为清晰的图像上，Sobel算子可以有效地捕捉到边缘，特别适用于水平和垂直边缘的检测。
        计算简单：由于卷积核较小（3x3），计算量相对较低，适合实时应用。

三、示例代码

以下是使用 Python 和 OpenCV 实现Sobel算子的示例代码：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并转换为灰度图
image = cv2.imread('./image/horse.jpg', cv2.IMREAD_GRAYSCALE)

# 计算水平和垂直梯度
sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)  # 水平边缘检测
sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)  # 垂直边缘检测

# 计算梯度幅值
sobel_magnitude = np.sqrt(sobel_x**2 + sobel_y**2)
sobel_magnitude = np.uint8(sobel_magnitude)  # 转换为8位图像

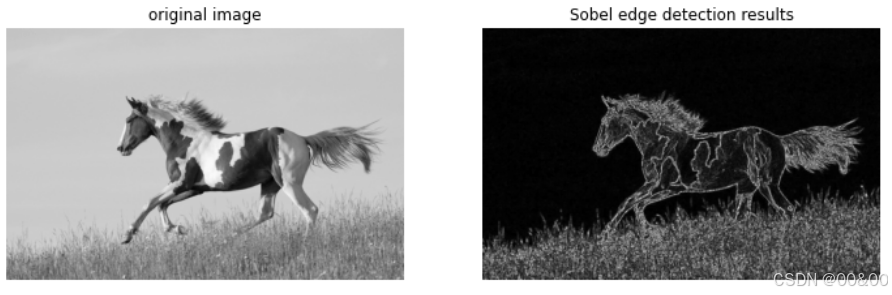

# 显示原始图像与Sobel边缘检测结果
plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title('original image')
plt.axis('off')

plt.subplot(1, 2, 2)
plt.imshow(sobel_magnitude, cmap='gray')
plt.title('Sobel edge detection results')
plt.axis('off')

plt.show()



三、适用场景

Sobel算子广泛应用于以下场景：

        物体识别：在目标检测和识别过程中，使用Sobel算子提取对象的边缘特征。
        图像分割：在图像分割算法中，识别图像中不同区域的边界。
        特征检测：为后续的特征提取和匹配步骤提供基础信息。
        医学图像处理：在医学图像分析中，用于提取病灶或器官的轮廓。

四、总结

Sobel算子是一款经典且高效的边缘检测工具，通过计算图像的水平方向和垂直方向的梯度，能够精准识别图像中的边缘。同样，其计算简单、效果显著，使得其在许多计算机视觉应用中得到了广泛的使用。
