这是 NetBIOS 名称服务协议实现的一个示例。

组件

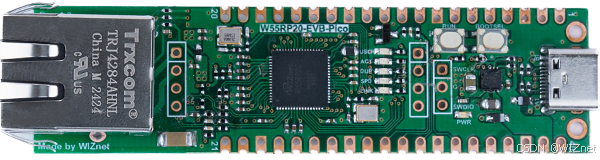

硬件组件

项目描述

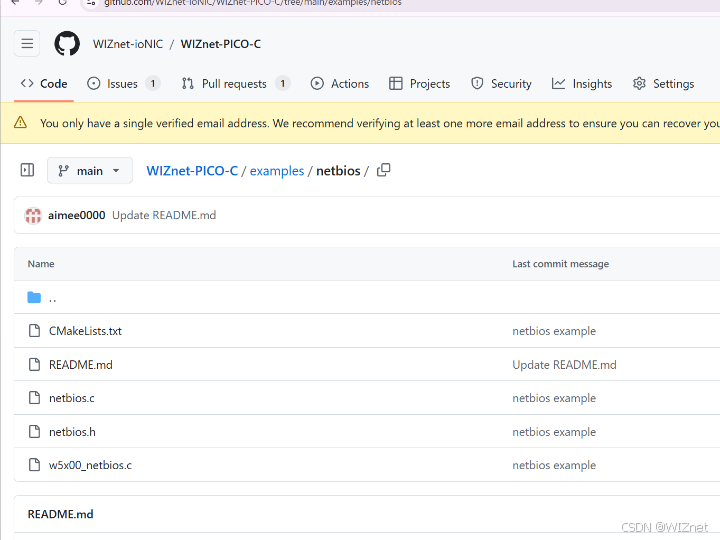

GitHub 链接： WIZnet-PICO-C/examples/netbios at main · WIZnet-ioNIC/WIZnet-PICO-C · GitHub

NetBIOS简介

NetBIOS 是一种软件接口和相关协议，可促进网络上计算机之间的通信。它最初是为 LAN 环境设计的，提供文件共享、名称解析和会话管理等功能。NetBIOS 主要用于 Windows 网络，并通过称为 TCP/IP 上的 NetBIOS 的实现在 TCP/IP 上运行。

如何测试 NetBIOS 示例

设置板配置

在WIZnet-PICO-C/目录下的CMakeLists.txt中设置W55RP20_EVB_PICO的安装板：

# Set board
#set(BOARD_NAME WIZnet_Ethernet_HAT)
#set(BOARD_NAME W5100S_EVB_PICO)
#set(BOARD_NAME W5500_EVB_PICO)
set(BOARD_NAME W55RP20_EVB_PICO)
#set(BOARD_NAME W5100S_EVB_PICO2)
#set(BOARD_NAME W5500_EVB_PICO2)

设置网络设置

设置网络配置，例如“w5x00_netbios.c”中的 IP，这是“WIZnet-PICO--C/examples/netbios/”目录中的 NetBIOS 示例：

/* Network */
static wiz_NetInfo g_net_info =
    {
        .mac = {0x00, 0x08, 0xDC, 0x12, 0x34, 0x56}, // MAC address
        .ip = {192, 168, 11, 2},                     // IP address
        .sn = {255, 255, 255, 0},                    // Subnet Mask
        .gw = {192, 168, 11, 1},                     // Gateway
        .dns = {8, 8, 8, 8},                         // DNS server
        .dhcp = NETINFO_STATIC                       // DHCP enable/disable
};
#define NETBIOS_BOARD_NAME     "W55RP20"             /*Define the NetBIOS name*/
#define NETBIOS_PORT           137                  /*The default port for the NetBIOS name service*/

构建并运行

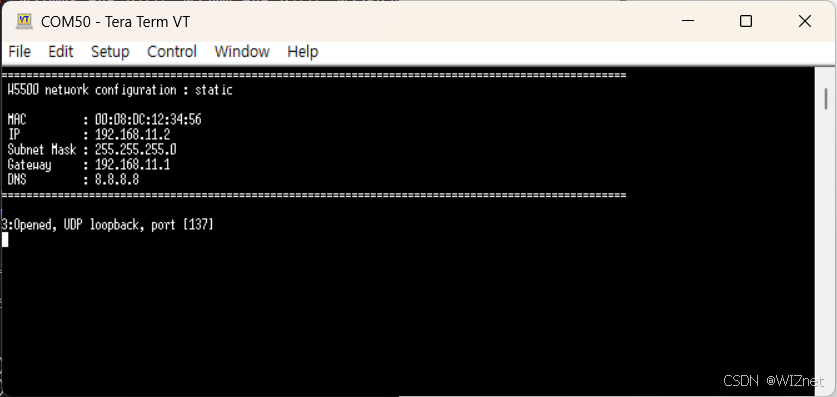

如果 NetBIOS 示例工作正常，您可以看到网络信息：

在 PC 中发送 search netbios 命令：

# Linux
nmblookup -U 192.168.11.2 W55RP20

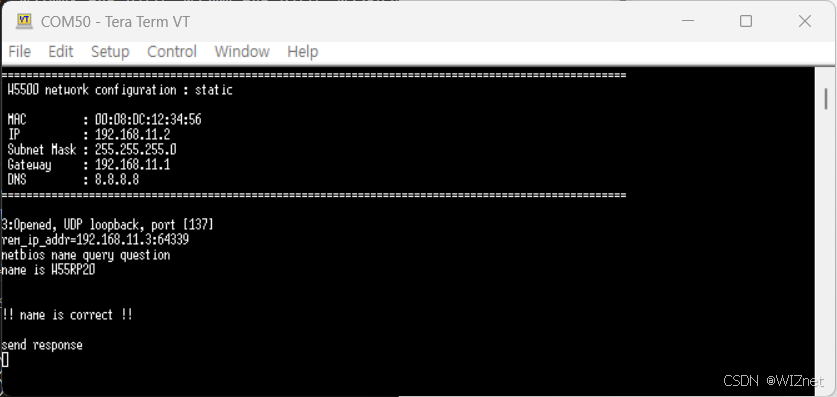

如果 Raspberry Pico、W5100S-EVB-Pico、W5500-EVB-Pico、W55RP20-EVB-Pico、W5100S-EVB-Pico2 或 W5500-EVB-Pico2 上的搜索命令名称和名称正确，您可以在终端上看到接收名称：

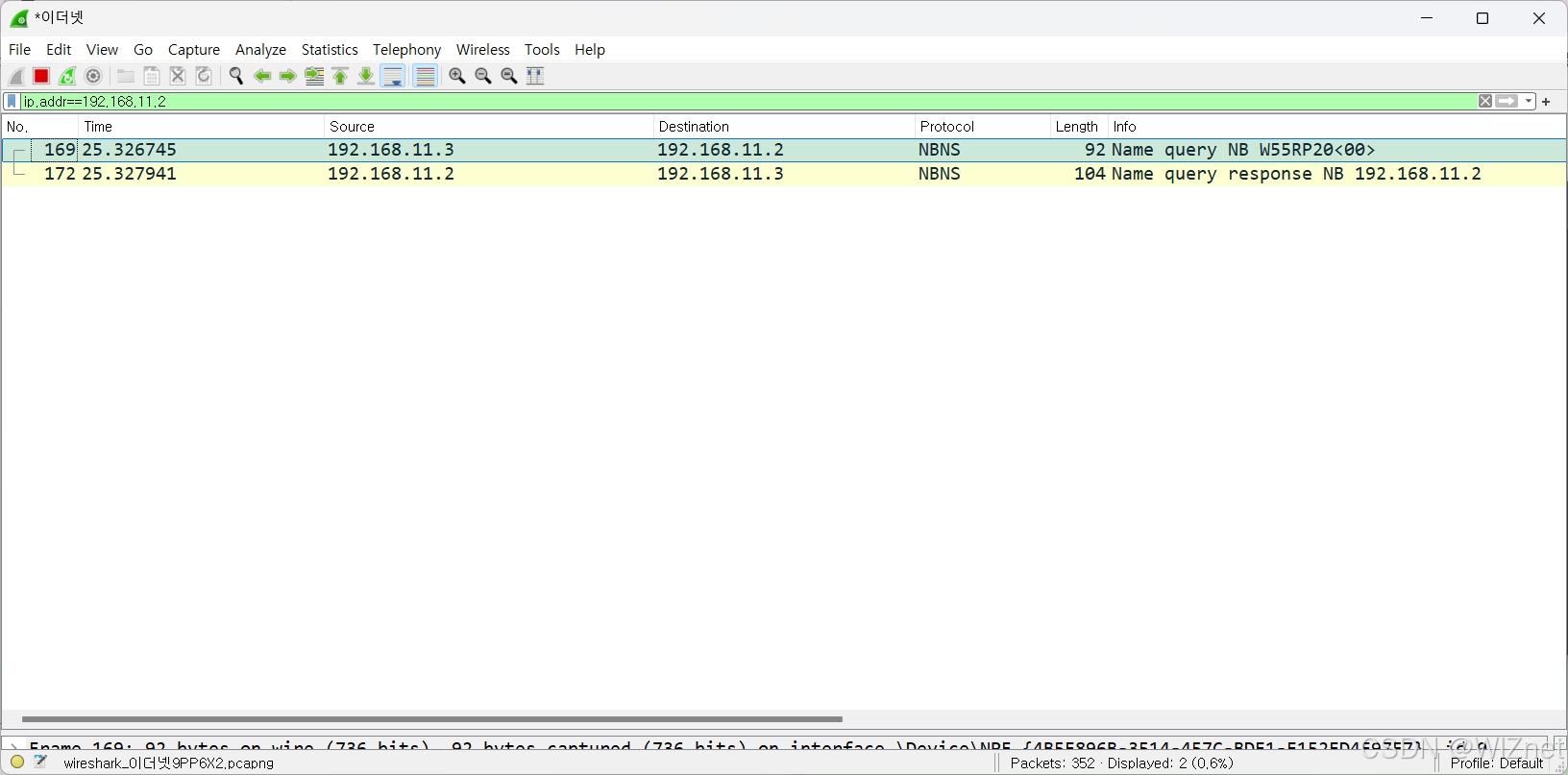

您可以在 wireshark 日志中看到 NBNS 数据包：

文件

W55RP20 NetBIOS 示例
