1 UPnP协议简介

UPnP（Universal Plug and Play）协议是一种支持设备在局域网中实现自动发现和通信的网络协议。其端口转发功能由IGD Profile提供，允许局域网设备动态请求路由器为其开放指定的端口，以实现外部设备访问内部服务。这种功能消除了手动配置端口转发的复杂性，特别适用于需要穿透NAT（网络地址转换）环境的应用场景。

IGD（Internet Gateway Device，互联网网关设备）是UPnP（Universal Plug and Play）协议的一部分，主要用于管理网络中的网关设备（如路由器）的服务和资源。IGD扩展定义了一套标准接口，允许局域网设备与网关设备通信，动态配置网络设置，例如端口转发、带宽管理和连接状态查询等。

2 UPnP协议特点

  1. 自动化配置：无需用户手动设置，减少了配置错误的风险。
  2. 动态灵活：端口映射规则可以根据需求动态添加或删除。
  3. 设备友好：支持即插即用，简化了设备的联网和部署过程。
  4. 跨设备兼容：UPnP基于标准化协议，广泛支持各种设备和平台。

3 UPnP应用场景

通过UPnP端口转发功能，我们可以使用W55MH32实现以下功能：

  1. 远程访问：将外部请求转发到局域网设备（如NAS、监控摄像头），实现外部远程访问内部设备。
  2. 远程控制：外部设备通过UPnP转换的端口，可以实现远程控制局域网内部设备（智能门锁、灯光控制器）。

4 UPnP设置端口转发的工作流程

  1. 设备发现：W55MH32通过SSDP（Simple Service Discovery Protocol）向局域网中发送组播请求（HTTP M-SEARCH报文），搜索支持IGD的网关设备。
  2. 获取服务描述：W55MH32访问网关设备（路由器）获取服务描述文件，了解支持的服务和接口。
  3. 订阅IGD事件：通过事件订阅，W55MH32可以在不主动轮询的情况下，接收实时通知。
  4. 调用服务接口：使用UPnP的SOAT消息调用IGD提供的端口映射接口。
  5. 数据交互测试：外部通过访问映射的端口及路由器地址和局域网内部设备进行通信。

5 报文讲解

设备搜索

上文我们提到，设备搜索时使用SSDP协议，SSDP（Simple Service Discovery Protocol）是 UPnP 协议中的关键协议，用于设备发现和服务发布。它通过 HTTP over UDP 的形式在局域网内广播和接收报文，采用多播地址 239.255.255.250 和端口 1900。

SSDP报文主要分为以下几类：

  1. NOTIFY 消息（设备主动广播通知）：用于设备向网络通告自己的存在或离线状态。
  2. M-SEARCH 消息（客户端主动搜索）：客户端发送搜索请求以发现设备或服务。
  3. HTTP/1.1 响应消息（设备对 M-SEARCH 的响应）：设备对搜索请求的响应，提供设备描述文件的位置及服务信息。

SSDP报文基于HTTP协议，有固定的格式，主要包括以下字段：

  1. HOST：目标地址和端口，固定为 239.255.255.250:1900。
  2. MAN：用于标识搜索消息，固定为 "ssdp:discover"（仅在 M-SEARCH 中使用）。
  3. MX：最大响应时间，指定设备在多长时间内响应（单位：秒）。
  4. ST：搜索目标，标识要查找的设备类型或服务类型。
  5. NT：通知类型，表示设备或服务的类型（在 NOTIFY 消息中使用）。
  6. USN：唯一服务名称，设备或服务的唯一标识符。
  7. LOCATION：设备描述文件的 URL，包含设备的详细信息。
  8. CACHE-CONTROL：设备信息的缓存时间，表示在多长时间内有效。

M-SEARCH请求报文实例：

M-SEARCH * HTTP/1.1

Host:239.255.255.250:1900

ST:urn:schemas-upnp-org:device:InternetGatewayDevice:1

Man:"ssdp:discover"

MX:3

字段解析：

M-SEARCH * HTTP/1.1：表明是一个搜索请求。

Host：多播地址和端口。

ST：搜索目标类型，这里是IGD设备。

MX：最大响应事件，设备需要在3秒内返回响应。

Man：搜索请求类型，固定。

M-SEARCH响应报文实例：

HTTP/1.1 200 OK

CACHE-CONTROL: max-age=60

DATE: Tue, 07 Jan 2025 06:43:49 GMT

EXT:

LOCATION: http://192.168.100.1:1900/igd.xml

SERVER: vxWorks/5.5 UPnP/1.0 TL-WR886N/6.0

ST: urn:schemas-upnp-org:device:InternetGatewayDevice:1

USN: uuid:8c15e41f-3d83-41c1-b35d-5D2A64377DE9::urn:schemas-upnp-org:device:InternetGatewayDevice:1

HTTP/1.1 200 OK：表示响应成功。

CACHE-CONTROL：响应有效时间为60秒。

DATE：响应的时间戳。

EXT：保留字段，目前为空。

LOCATION：设备描述文件的URL。

SERVER：设备的操作系统，UPnP版本和设备名称。

ST：搜索目标类型，和请求中的ST字段一致。

USN：唯一设备标识符。

获取设备标识符

这一步会通过HTTP GET方式去请求xml文件，有关HTTP GET报文以及HTTP响应报文这里不过多讲解，有兴趣的可以参考 HTTP Client章节。

请求示例：

GET /igd.xml HTTP/1.1

Accept: text/xml, application/xml

User-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)

Host: 192.168.100.1:1900

Connection: Keep-Alive

Cache-Control: no-cache

Pragma: no-cache

响应示例：

HTTP/1.1 200 OK

Content-Type: text/xml;charset=UTF-8

Content-Length: 2580

Connection: close

Cache-control: no-cache

<?xml version="1.0"?>

<root xmlns="urn:schemas-upnp-org:device-1-0">

<specVersion>

<major>1</major>

<minor>0</minor>

</specVersion>

<device>

<deviceType>urn:schemas-upnp-org:device:InternetGatewayDevice:1</deviceType>

<presentationURL>http://192.168.100.1:80 </presentationURL>

<friendlyName>Wireless N Router TL-WR886N</friendlyName>

<manufacturer>TP-LINK</manufacturer>

<manufacturerURL>http://www.tp-link.com.cn</manufacturerURL>

<modelDescription>TL-WR886N 6.0</modelDescription>

<modelName>TL-WR886N</modelName>

<modelNumber>6.0</modelNumber>

<UDN>uuid:8c15e41f-3d83-41c1-b35d-5D2A64377DE9</UDN>

<UPC>123456789001</UPC>

<serviceList>

<service>

<serviceType>urn:schemas-upnp-org:service:Layer3Forwarding:1</serviceType>

<serviceId>urn:upnp-org:serviceId:L3Forwarding1</serviceId>

<controlURL>/l3f</controlURL>

<eventSubURL>/l3f</eventSubURL>

<SCPDURL>/l3f.xml</SCPDURL>

</service>

</serviceList>

<deviceList>

<device>

<deviceType>urn:schemas-upnp-org:device:WANDevice:1</deviceType>

<friendlyName>WAN Device</friendlyName>

<manufacturer>TP-LINK</manufacturer>

<manufacturerURL>http://www.tp-link.com.cn</manufacturerURL>

<modelDescription>WAN Device</modelDescription>

<modelName>WAN Device</modelName>

<modelNumber>1.0</modelNumber>

<modelURL></modelURL>

<serialNumber>12345678900001</serialNumber>

<UDN>uuid:8c15e41f-3d83-41c1-b35d-5D2A64377DE9</UDN>

<UPC>123456789001</UPC>

<serviceList>

<service>

<serviceType>urn:schemas-upnp-org:service:WANCommonInterfaceConfig:1</serviceType>

<serviceId>urn:upnp-org:serviceId:WANCommonInterfaceConfig</serviceId>

<controlURL>/ifc</controlURL>

<eventSubURL>/ifc</eventSubURL>

<SCPDURL>/ifc.xml</SCPDURL>

</service>

</serviceList>

<deviceList>

<device>

<deviceType>urn:schemas-upnp-org:device:WANConnectionDevice:1</deviceType>

<friendlyName>WAN Connection Device</friendlyName>

<manufacturer>TP-LINK</manufacturer>

<manufacturerURL>http://www.tp-link.com.cn</manufacturerURL>

<modelDescription>WAN Connection Device</modelDescription>

<modelName>WAN Connection Device</modelName>

<modelNumber>1.0</modelNumber>

<modelURL></modelURL>

<serialNumber>12345678900001</serialNumber>

<UDN>uuid:8c15e41f-3d83-41c1-b35d-5D2A64377DE9</UDN>

<UPC>123456789001</UPC>

<serviceList>

<service>

<serviceType>urn:schemas-upnp-org:service:WANIPConnection:1</serviceType>

<serviceId>urn:upnp-org:serviceId:WANIPConnection</serviceId>

<controlURL>/ipc</controlURL>

<eventSubURL>/ipc</eventSubURL>

<SCPDURL>/ipc.xml</SCPDURL>

</service>

</serviceList>

</device>

</deviceList>

</device>

</deviceList>

</device>

</root>

订阅IGD事件

通过HTTP SUBSCRIBE订阅IGD事件，示例：

SUBSCRIBE /ipc HTTP/1.1

Host: 192.168.100.1:1900

USER-AGENT: Mozilla/4.0 (compatible; UPnP/1.1; Windows NT/5.1)

CALLBACK: <http://192.168.100.101:5002/>

NT: upnp:event

TIMEOUT: Second-1800

响应示例：

HTTP/1.1 200 OK

Content-Type: text/xml;charset=UTF-8

Content-Length: 0

Connection: close

Cache-control: no-cache

Server: vxWorks/5.5 UPnP/1.0 TL-WR886N/6.0

Timeout: Second-1800

SID: uuid:82-2150160019

添加映射端口报文

例如，我们想映射TCP协议的内部端口8000到外部端口1000上，可以按照以下示例进行HTTP请求：

POST /ipc HTTP/1.1

Content-Type: text/xml; charset="utf-8"

SOAPAction: "urn:schemas-upnp-org:service:WANIPConnection:1#AddPortMapping"

User-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)

Host: 192.168.100.1:1900

Content-Length: 1131

Connection: Keep-Alive

Cache-Control: no-cache

Pragma: no-cache

<?xml version="1.0"?>

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">

<SOAP-ENV:Body>

<m:AddPortMapping xmlns:m="urn:schemas-upnp-org:service:WANIPConnection:1">

<NewRemoteHost xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string">

</NewRemoteHost>

<NewExternalPort xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="ui2">

1000</NewExternalPort>

<NewProtocol xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string">

TCP</NewProtocol>

<NewInternalPort xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="ui2">

8000</NewInternalPort>

<NewInternalClient xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string">

192.168.100.101</NewInternalClient>

<NewEnabled xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="boolean">1</NewEnabled>

<NewPortMappingDescription xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string">W5500_uPnPGetway</NewPortMappingDescription>

<NewLeaseDuration xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="ui4">0</NewLeaseDuration>

</m:AddPortMapping>

</SOAP-ENV:Body>

</SOAP-ENV:Envelope>

主要字段的描述如下：

m:AddPortMapping：添加端口映射

NewExternalPort：外部端口号

NewProtocol：协议类型

NewInternalPort：内部端口号

NewInternalClient：内部地址

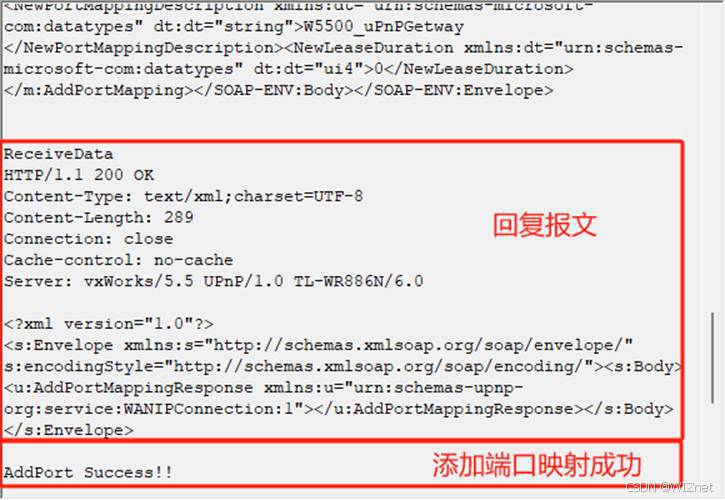

响应内容：

HTTP/1.1 200 OK

Content-Type: text/xml;charset=UTF-8

Content-Length: 289

Connection: close

Cache-control: no-cache

Server: vxWorks/5.5 UPnP/1.0 TL-WR886N/6.0

<?xml version="1.0"?>

<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/" s:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"><s:Body><u:AddPortMappingResponse xmlns:u="urn:schemas-upnp-org:service:WANIPConnection:1"></u:AddPortMappingResponse></s:Body></s:Envelope>

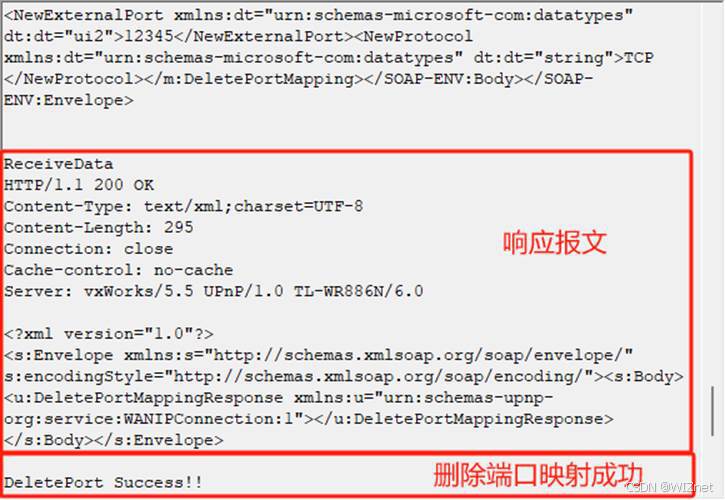

删除端口映射报文

例如，我们想删除上面映射的1000端口，可以按照以下示例进行HTTP请求：

POST /ipc HTTP/1.1

Content-Type: text/xml; charset="utf-8"

SOAPAction: "urn:schemas-upnp-org:service:WANIPConnection:1#DeletePortMapping"

User-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)

Host: 192.168.100.1:1900

Content-Length: 604

Connection: Keep-Alive

Cache-Control: no-cache

Pragma: no-cache

<?xml version="1.0"?>

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"><SOAP-ENV:Body>

<m:DeletePortMapping xmlns:m="urn:schemas-upnp-org:service:WANIPConnection:1">

<NewRemoteHost xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string"></NewRemoteHost>

<NewExternalPort xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="ui2">1000</NewExternalPort>

<NewProtocol xmlns:dt="urn:schemas-microsoft-com:datatypes" dt:dt="string">TCP</NewProtocol>

</m:DeletePortMapping>

</SOAP-ENV:Body></SOAP-ENV:Envelope>

主要字段的描述如下：

m:DeletePortMapping：删除端口映射

NewExternalPort：外部端口号

NewProtocol：协议类型

NewRemoteHost：外部访问来源，可以为空

6 实现过程

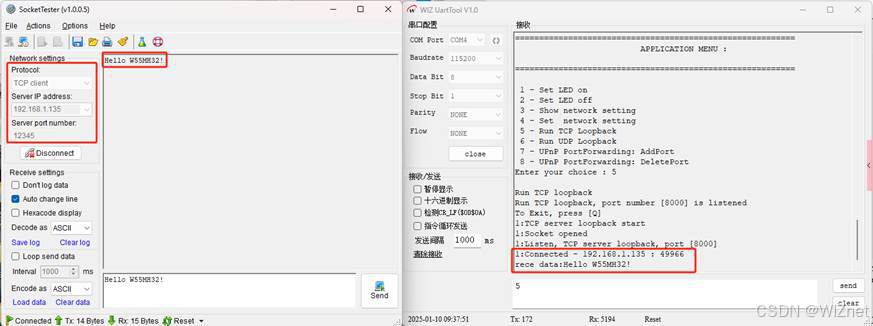

在这个例程中，我们实现了通过串口控制LED灯开关、获取和设置网络地址信息、TCP和UDP回环数据测试以及UPnP添加映射端口和删除映射端口的功能。

注意：测试实例需要W55MH32接入在支持UPnP端口转发的路由器下。

步骤1：设置以太网缓存大小

static uint8_t  tx_size[_WIZCHIP_SOCK_NUM_]         = {4, 4, 2, 1, 1, 1, 1, 2};
static uint8_t  rx_size[_WIZCHIP_SOCK_NUM_]         = {4, 4, 2, 1, 1, 1, 1, 2};



    /* socket rx and tx buff init */
    wizchip_init(tx_size, rx_size);

在这里我们给socket0-7的收发缓存分别设置为4KB，4KB，2KB，1KB，1KB，1KB，1KB，2KB。

其中socket0用于UPnP协议处理，socket1用于TCP和UDP回环处理，socket2用于监听IGD事件。

步骤2：LED控制函数注册

UserLED_Control_Init(set_user_led_status);

set_user_led_status()函数为控制LED的函数，具体内容如下：

 1. void set_user_led_status(uint8_t val)

 2. {

 3.     if (val)

 4.     {

 5.         GPIO_SetBits(GPIOD, GPIO_Pin_14);

 6.     }

 7.     else

 8.     {

 9.         GPIO_ResetBits(GPIOD, GPIO_Pin_14);

10.     }

11. }

12.

步骤3：搜索UPnP设备

    do
    {
        printf("Send SSDP.. \r\n");
    } while (SSDPProcess(SOCKET_ID) != 0); // SSDP Search discovery


/**< SSDP Header */
unsigned char SSDP[] = "\
M-SEARCH * HTTP/1.1\r\n\
Host:239.255.255.250:1900\r\n\
ST:urn:schemas-upnp-org:device:InternetGatewayDevice:1\r\n\
Man:\"ssdp:discover\"\r\n\
MX:3\r\n\
\r\n\
";

/**
 * @brief       This function processes the SSDP message.
 * @return      0: success, -1: reply packet timeout, 1: received SSDP parse error
 */
signed char SSDPProcess(SOCKET sockfd)
{
    char          ret_value     = 0;
    long          endTime       = 0;
    unsigned char mcast_addr[4] = {239, 255, 255, 250};
    // unsigned char_t_t mcast_mac[6] = {0x28, 0x2C, 0xB2, 0xE9, 0x42, 0xD6};
    unsigned char  recv_addr[4];
    unsigned short recv_port;

    // UDP Socket Open
    close(sockfd);
    socket(sockfd, Sn_MR_UDP, PORT_SSDP, 0); /*Initialize socket for socket 0*/
    while (getSn_SR(sockfd) != SOCK_UDP);

    #ifdef UPNP_DEBUG
    printf("%s\r\n", SSDP);
    #endif

    // Send SSDP
    if (sendto(sockfd, SSDP, strlen((char *)SSDP), mcast_addr, 1900) <= 0)
        printf("SSDP Send error!!!!!!!\r\n");

    // Receive Reply
    memset(recv_buffer, '\0', RECV_BUFFER_SIZE);
    endTime = my_time + 3;
    while (recvfrom(sockfd, (unsigned char *)recv_buffer, RECV_BUFFER_SIZE, recv_addr, &recv_port) <= 0 && my_time < endTime); // Check Receive Buffer
    if (my_time >= endTime)
    {                                                                                                                          // Check Timeout
        close(sockfd);
        return -1;
    }

    // UDP Socket Close
    close(sockfd);

#ifdef UPNP_DEBUG
    printf("\r\nReceiveData\r\n%s\r\n", recv_buffer);
#endif

    // Parse SSDP Message
    if ((ret_value = parseSSDP(recv_buffer)) == 0)
        UPnP_Step = 1;
    return ret_value;
}

在这个函数中，主要是使用SSDP协议搜索IGD设备，发送报文和前面我们介绍的一致。

步骤4：获取IGD设备描述

    if (GetDescriptionProcess(SOCKET_ID) == 0) // GET IGD description
    {
        printf("GetDescription Success!!\r\n");
    }
    else
    {
        printf("GetDescription Fail!!\r\n");
    }


/**
 * @brief        This function gets the description message from IGD(Internet Gateway Device).
 * @return      0: success, -2: Invalid UPnP Step, -1: reply packet timeout, 1: received xml parse error
 */
signed char GetDescriptionProcess(
    SOCKET sockfd /**< a socket number. */
)
{
    char           ret_value = 0;
    long           endTime   = 0;
    unsigned long  ipaddr;
    unsigned short port;

    // Check UPnP Step
    if (UPnP_Step < 1) return -2;

    // Make HTTP GET Header
    memset(send_buffer, '\0', SEND_BUFFER_SIZE);
    MakeGETHeader(send_buffer);

#ifdef UPNP_DEBUG
    printf("%s\r\n", send_buffer);
#endif

    ipaddr = inet_addr((unsigned char *)descIP);
    ipaddr = swapl(ipaddr);
    port   = ATOI(descPORT, 10);

    // Connect to IGD(Internet Gateway Device)
    close(sockfd);
    socket(sockfd, Sn_MR_TCP, PORT_UPNP, Sn_MR_ND); /*Open a port of the socket*/
    while (getSn_SR(sockfd) != SOCK_INIT)
    {
        delay_ms(100);
    }

    if (connect(sockfd, (unsigned char *)&ipaddr, port) == 0)
        printf("TCP Socket Error!!\r\n");

    // Send Get Discription Message
    while ((getSn_SR(sockfd) != SOCK_ESTABLISHED));
    send(sockfd, (void *)send_buffer, strlen(send_buffer));

    // Receive Reply
    memset(recv_buffer, '\0', RECV_BUFFER_SIZE);
    delay_ms(500);
    endTime = my_time + 3;
    while (recv(sockfd, (void *)recv_buffer, RECV_BUFFER_SIZE) <= 0 && my_time < endTime); // Check Receive Buffer
    if (my_time >= endTime)
    {                                                                                      // Check Timeout
        close(sockfd);
        return -1;
    }

    // TCP Socket Close
    close(sockfd);

#ifdef UPNP_DEBUG
    printf("\r\nReceiveData\r\n%s\r\n", recv_buffer);
#endif

    // Parse Discription Message
    if ((ret_value = parseDescription(recv_buffer)) == 0) UPnP_Step = 2;
    return ret_value;
}

 请求报文通过MakeGETHeader()函数进行组包，具体报文如下：

/**
 * @brief   This function makes the HTTP GET header.
 * @param   dest:Target string pointer
 * @return  none
 */
void MakeGETHeader(char *dest)
{
    char local_port[6] = {'\0'};
    strcat(dest, "GET ");
    strcat(dest, descLOCATION);
    strcat(dest, " HTTP/1.1\r\n");
    strcat(dest, "Accept: text/xml, application/xml\r\n");
    strcat(dest, "User-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)\r\n");
    strcat(dest, "Host: ");
    strcat(dest, descIP);
    sprintf(local_port, ":%s", descPORT);
    strcat(dest, local_port);
    strcat(dest, "\r\nConnection: Keep-Alive\r\nCache-Control: no-cache\r\nPragma: no-cache\r\n\r\n");
}

然后将接收到的内容，通过parseDescription()函数进行解析，如果设备描述中不支持WANIPConnection服务，则说明不支持端口映射，返回错误。

parseDescription()函数内容如下：

/**
 * @brief       This function parses the received description message from IGD(Internet Gateway Device).
 * @return      0: success, 1: received xml parse error
 */
signed char parseDescription(
    const char *xml /**< string for parse */
)
{
    const char controlURL_[]  = "<controlURL>";
    const char eventSubURL_[] = "<eventSubURL>";
    char      *URL_start = 0, *URL_end = 0;

    if (parseHTTP(xml) != 0) return 1;
    //printf("\r\n%s\r\n", xml);
    // Find Control URL("/etc/linuxigd/gateconnSCPD.ctl")
    if ((URL_start = strstr(xml, "urn:schemas-upnp-org:service:WANIPConnection:1")) == NULL) return 1;
    if ((URL_start = strstr(URL_start, controlURL_)) == NULL) return 1;
    if ((URL_end = strstr(URL_start, "</controlURL>")) == NULL) return 1;

    strncpy(controlURL, URL_start + strlen(controlURL_), URL_end - URL_start - strlen(controlURL_));

    // Find Eventing Subscription URL("/etc/linuxigd/gateconnSCPD.evt")
    if ((URL_start = strstr(xml, "urn:schemas-upnp-org:service:WANIPConnection:1")) == NULL) return 1;
    if ((URL_start = strstr(URL_start, eventSubURL_)) == NULL) return 1;
    if ((URL_end = strstr(URL_start, "</eventSubURL>")) == NULL) return 1;

    strncpy(eventSubURL, URL_start + strlen(eventSubURL_), URL_end - URL_start - strlen(eventSubURL_));

    return 0;
}

步骤5：订阅IGD事件

if (SetEventing(SOCKET_ID) == 0) // Subscribes IGD event messages
    {
        printf("SetEventing Success!!\r\n");
    }
    else
    {
        printf("SetEventing Fail!!\r\n");
    }

SetEventing()函数内容如下：

/**
 * @brief       This function subscribes to the eventing message from IGD(Internet Gateway Device).
 * @return      0: success, -2: Invalid UPnP Step, -1: reply packet timeout
 */
signed char SetEventing(
    SOCKET sockfd /**< a socket number. */
)
{
    long          endTime = 0;
    unsigned long ipaddr;
    unsigned short port;

    // Check UPnP Step
    if (UPnP_Step < 2) return -2;

    // Make Subscription message
    memset(send_buffer, '\0', SEND_BUFFER_SIZE);
    MakeSubscribe(send_buffer, PORT_UPNP_EVENTING);

#ifdef UPNP_DEBUG
    printf("%s\r\n", send_buffer);
#endif

    ipaddr = inet_addr((unsigned char *)descIP);
    ipaddr = swapl(ipaddr);
    port   = ATOI(descPORT, 10);

    // Connect to IGD(Internet Gateway Device)
    close(sockfd);
    socket(sockfd, Sn_MR_TCP, PORT_UPNP, Sn_MR_ND); /*Open a port of the socket*/
    while (getSn_SR(sockfd) != SOCK_INIT)
    {
        delay_ms(100);
    }

    if (connect(sockfd, (unsigned char *)&ipaddr, port) == 0)
        printf("TCP Socket Error!!\r\n");

    // Send Get Discription Message
    while ((getSn_SR(sockfd) != SOCK_ESTABLISHED));
    send(sockfd, (void *)send_buffer, strlen(send_buffer));

    // Receive Reply
    memset(recv_buffer, '\0', RECV_BUFFER_SIZE);
    delay_ms(500);
    endTime = my_time + 3;
    while (recv(sockfd, (void *)recv_buffer, RECV_BUFFER_SIZE) <= 0 && my_time < endTime); // Check Receive Buffer
    if (my_time >= endTime)
    {                                                                                   // Check Timeout
        close(sockfd);
        return -1;
    }

    // TCP Socket Close
    close(sockfd);

#ifdef UPNP_DEBUG
    printf("\r\nReceiveData\r\n%s\r\n", recv_buffer);
#endif

    return parseHTTP(recv_buffer);
}

请求报文通过MakeSubscribe()函数进行组包，具体报文如下：

/**
 * @brief   This function makes the Subscription message.
 * @param   dest:Target string pointer
 * @param   listen_port:Listen port
 * @return  none
 */
void MakeSubscribe(char *dest, const unsigned int listen_port)
{
    char          local_port[6] = {'\0'}, ipaddr[16] = {'\0'};
    unsigned char ip[4];
    strcat(dest, "SUBSCRIBE ");
    strcat(dest, eventSubURL);
    strcat(dest, " HTTP/1.1\r\n");
    strcat(dest, "Host: ");
    strcat(dest, descIP);
    sprintf(local_port, ":%s", descPORT);
    strcat(dest, local_port);
    strcat(dest, "\r\nUSER-AGENT: Mozilla/4.0 (compatible; UPnP/1.1; Windows NT/5.1)\r\n");
    strcat(dest, "CALLBACK: <http://");
    getSIPR(ip);
    sprintf(ipaddr, "%d.%d.%d.%d", ip[0], ip[1], ip[2], ip[3]);
    strcat(dest, ipaddr);
    sprintf(local_port, ":%d/>", listen_port);
    strcat(dest, local_port);
    strcat(dest, "\r\nNT: upnp:event\r\nTIMEOUT: Second-1800\r\n\r\n");
}

最后，通过parseHTTP()函数解析HTTP响应报文，判断是否订阅成功。

parseHTTP()函数如下：

/*-----String Parse Functions-----*/

/**
 * @brief       This function parses the HTTP header.
 * @return      0: success, 1: received xml parse error
 */
signed char parseHTTP(
    const char *xml /**< string for parse */
)
{
    char *loc = 0;
    if (strstr(xml, "200 OK") != NULL)
        return 0;
    else
    {
        loc = strstr(xml, "\r\n");
        memset(content, '\0', CONT_BUFFER_SIZE);
        strncpy(content, xml, loc - xml);
        printf("\r\nHTTP Error:\r\n%s\r\n\r\n", content);
        return 1;
    }
}

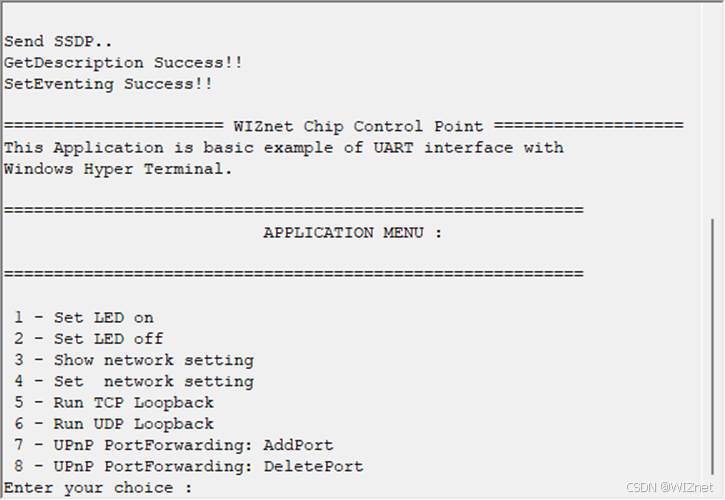

步骤6：执行UPnP主程序

    Main_Menu(SOCKET_ID, SOCKET_ID + 1, SOCKET_ID + 2, ethernet_buf, tcps_port, udps_port); // Main menu

/**
 * @brief   Display/Manage a Menu on HyperTerminal Window
 * @param   sn: use for SSDP; sn2: use for run tcp/udp loopback; sn3: use for listenes IGD event message
 * @param   buf: use for tcp/udp loopback rx/tx buff; tcps_port: use for tcp loopback listen; udps_port: use for udp loopback receive
 * @return  none
 */
void Main_Menu(uint8_t sn, uint8_t sn2, uint8_t sn3, uint8_t *buf, uint16_t tcps_port, uint16_t udps_port)
{
    static char           choice[3];
    static char           msg[256], ipaddr[12], protocol[4];
    static unsigned short ret, external_port, internal_port;
    static uint8_t        bTreat;
    static uint8_t        Sip[4];

    while (1)
    {
        /* Display Menu on HyperTerminal Window */
        bTreat = RESET;
        printf("\r\n====================== WIZnet Chip Control Point ===================\r\n");
        printf("This Application is basic example of UART interface with\r\n");
        printf("Windows Hyper Terminal. \r\n");
        printf("\r\n==========================================================\r\n");
        printf("                          APPLICATION MENU :\r\n");
        printf("\r\n==========================================================\r\n\n");
        printf(" 1 - Set LED on \r\n");
        printf(" 2 - Set LED off \r\n");
        printf(" 3 - Show network setting\r\n");
        printf(" 4 - Set  network setting\r\n");
        printf(" 5 - Run TCP Loopback\r\n");
        printf(" 6 - Run UDP Loopback\r\n");
        printf(" 7 - UPnP PortForwarding: AddPort\r\n");
        printf(" 8 - UPnP PortForwarding: DeletePort\r\n");

        printf("Enter your choice : ");
        memset(choice, 0, sizeof(choice));
        scanf("%s", choice);
        printf("%c\r\n", choice[0]);
}

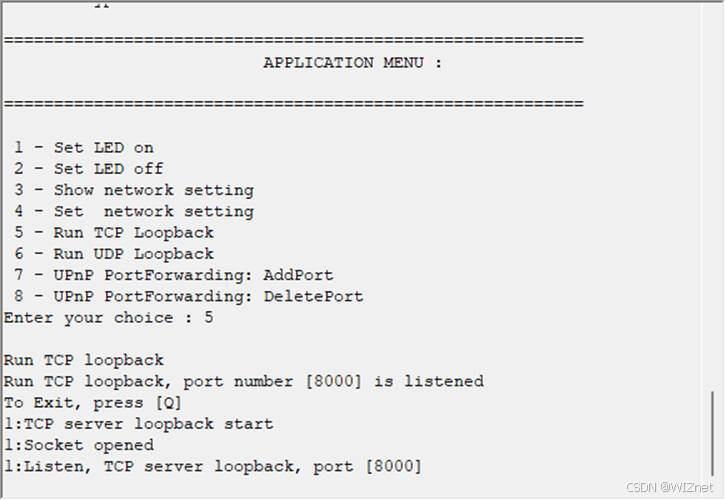

在这里会执行一个用户选项菜单，选项1和2控制LED开关，选项3和4打印和设置网络地址信息，选项5运行一个TCP回环测试程序（回环测试程序可参考TCP Server章节），选项6运行一个UDP回环测试程序（回环测试程序可参考UDP章节）。选项7添加一个UPnP端口映射表，选项8删除一个UPnP端口映射表。这里我们主要讲解UPnP相关的选项7和选项8。

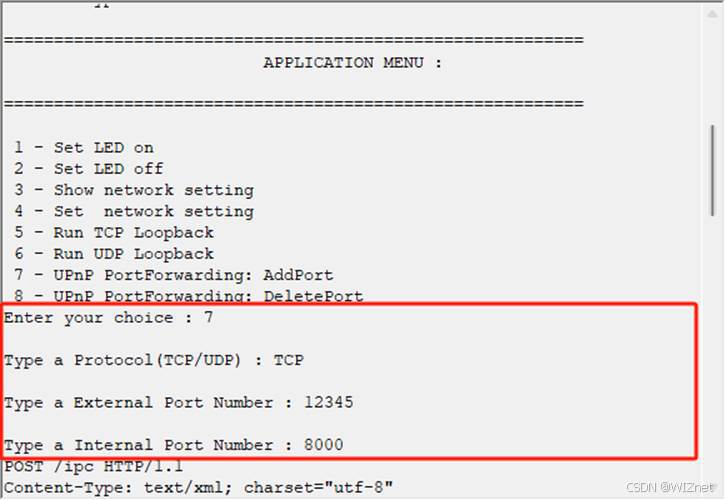

步骤7：添加一个UPnP端口映射表

代码如下：

        if (choice[0] == '7')
        {
            bTreat = SET;

            printf("\r\nType a Protocol(TCP/UDP) : ");
            memset(msg, 0, sizeof(msg));
            scanf("%s", msg);
            printf("%s\r\n", msg);
            strncpy(protocol, msg, 3);
            protocol[3] = '\0';

            printf("\r\nType a External Port Number : ");
            memset(msg, 0, sizeof(msg));
            scanf("%s", msg);
            printf("%s\r\n", msg);
            external_port = ATOI(msg, 10);

            printf("\r\nType a Internal Port Number : ");
            memset(msg, 0, sizeof(msg));
            scanf("%s", msg);
            printf("%s\r\n", msg);
            internal_port = ATOI(msg, 10);
                                            if(strcmp(protocol,"tcptcp") || strcmp(protocol,"TCP"))
                tcps_port     = internal_port;
                                                    else
                                                        udps_port     = internal_port;
            close(sn2);
            // Try to Add Port Action
            getSIPR(Sip);
            sprintf(ipaddr, "%d.%d.%d.%d", Sip[0], Sip[1], Sip[2], Sip[3]);
            if ((ret = AddPortProcess(sn, protocol, external_port, ipaddr, internal_port, "W5500_uPnPGetway")) == 0)
                printf("AddPort Success!!\r\n");
            else
                printf("AddPort Error Code is %d\r\n", ret);
        }

在这里，我们需要外部输入端口映射的协议类型(TCP或UDP)，以及外部端口号和内部端口号。输入完成后，选项5或选项6的端口号会替换为输入的内部端口号，然后通过AddPortProcess()函数执行添加端口映射处理。AddPortProcess()函数内容如下：

/**
 * @brief       This function processes the add port to IGD(Internet Gateway Device).
 * @return      0: success, -2: Invalid UPnP Step, -1: reply packet timeout, 1: received xml parse error, other: UPnP error code
 */
signed short AddPortProcess(
    SOCKET             sockfd,         /**< a socket number. */
    const char        *protocol,       /**< a procotol name. "TCP" or "UDP" */
    const unsigned int extertnal_port, /**< an external port number. */
    const char        *internal_ip,    /**< an internal ip address. */
    const unsigned int internal_port,  /**< an internal port number. */
    const char        *description     /**< a description of this portforward. */
)
{
    short          len     = 0;
    long           endTime = 0;
    unsigned long  ipaddr;
    unsigned short port;

    // Check UPnP Step
    if (UPnP_Step < 2) return -2;

    // Make "Add Port" XML(SOAP)
    memset(content, '\0', CONT_BUFFER_SIZE);
    MakeSOAPAddControl(content, protocol, extertnal_port, internal_ip, internal_port, description);

    // Make HTTP POST Header
    memset(send_buffer, '\0', SEND_BUFFER_SIZE);
    len = strlen(content);
    MakePOSTHeader(send_buffer, len, ADD_PORT);
    strcat(send_buffer, content);

    //#ifdef UPNP_DEBUG
    printf("%s\r\n", send_buffer);
    //#endif

    ipaddr = inet_addr((unsigned char *)descIP);
    ipaddr = swapl(ipaddr);
    port   = ATOI(descPORT, 10);

    // Connect to IGD(Internet Gateway Device)
    socket(sockfd, Sn_MR_TCP, PORT_UPNP, Sn_MR_ND); /*Open a port of the socket*/
    while (getSn_SR(sockfd) != SOCK_INIT);

    if (connect(sockfd, (unsigned char *)&ipaddr, port) == 0)
        printf("TCP Socket Error!!\r\n");

    // Send "Delete Port" Message
    while (getSn_SR(sockfd) != SOCK_ESTABLISHED);
    send(sockfd, (void *)send_buffer, strlen(send_buffer));

    // Receive Reply
    memset(recv_buffer, '\0', RECV_BUFFER_SIZE);
    delay_ms(500);
    endTime = my_time
    while (recv(sockfd, (void *)recv_buffer, RECV_BUFFER_SIZE) <= 0 && my_time < endTime); // Check Receive Buffer
    if (my_time >= endTime)
    {                                                                                      // Check Timeout
        close(sockfd);
        return -1;
    }

    // TCP Socket Close
    close(sockfd);

    //#ifdef UPNP_DEBUG
    printf("\r\nReceiveData\r\n%s\r\n", recv_buffer);
    //#endif

    // Parse Replied Message
    return parseAddPort(recv_buffer);
}

程序首先会通过MakeSOAPAddControl()函数组装请求报文中的XML部分，具体内容如下：

/**< SOAP header & tail */
const char soap_start[] =
    "\
<?xml version=\"1.0\"?>\r\n\
<SOAP-ENV:Envelope xmlns:SOAP-ENV=\"http://schemas.xmlsoap.org/soap/envelope/\" SOAP-ENV:encodingStyle=\"http://schemas.xmlsoap.org/soap/encoding/\"><SOAP-ENV:Body>\
";

const char soap_end[] =
    "\
</SOAP-ENV:Body></SOAP-ENV:Envelope>\r\n\
";

/**< Delete Port Mapping */
const char DeletePortMapping_[] = "<m:DeletePortMapping xmlns:m=\"urn:schemas-upnp-org:service:WANIPConnection:1\">";
const char _DeletePortMapping[] = "</m:DeletePortMapping>";

/**< New Remote Host */
const char NewRemoteHost_[] = "<NewRemoteHost xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"string\">";
const char _NewRemoteHost[] = "</NewRemoteHost>";

/**< New External Port */
const char NewExternalPort_[] = "<NewExternalPort xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"ui2\">";
const char _NewExternalPort[] = "</NewExternalPort>";

/**< New Protocol */
const char NewProtocol_[] = "<NewProtocol xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"string\">";
const char _NewProtocol[] = "</NewProtocol>";

/**< Add Port Mapping */
const char AddPortMapping_[] = "<m:AddPortMapping xmlns:m=\"urn:schemas-upnp-org:service:WANIPConnection:1\">";
const char _AddPortMapping[] = "</m:AddPortMapping>";

/**< New Internal Port */
const char NewInternalPort_[] = "<NewInternalPort xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"ui2\">";
const char _NewInternalPort[] = "</NewInternalPort>";

/**< New Internal Client */
const char NewInternalClient_[] = "<NewInternalClient xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"string\">";
const char _NewInternalClient[] = "</NewInternalClient>";

/**< New Enabled */
const char NewEnabled[]  = "<NewEnabled xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"boolean\">1</NewEnabled>";
const char NewEnabled_[] = "<NewEnabled xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"boolean\">";
const char _NewEnabled[] = "</NewEnabled>";

/**< New Port Mapping Description */
const char NewPortMappingDescription_[] = "<NewPortMappingDescription xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"string\">";
const char _NewPortMappingDescription[] = "</NewPortMappingDescription>";

/**< New Lease Duration */
const char NewLeaseDuration[]  = "<NewLeaseDuration xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"ui4\">0</NewLeaseDuration>";
const char NewLeaseDuration_[] = "<NewLeaseDuration xmlns:dt=\"urn:schemas-microsoft-com:datatypes\" dt:dt=\"ui4\">";
const char _NewLeaseDuration[] = "</NewLeaseDuration>";

/**
 * @brief   This function makes the Add Port Control message in SOAP.
 * @param   dest:Target string pointer
 * @param   protocol:Protocol type
 * @param   extertnal_port:External port
 * @param   internal_ip:Internal IP address
 * @param   internal_port:Internal port
 * @param   description:Description
 * @return  none
 */
void MakeSOAPAddControl(char *dest, const char *protocol, const unsigned int extertnal_port, const char * internal_ip, const unsigned int internal_port, const char *description)
{
    char local_port[6] = {'\0'};
    strcat(dest, soap_start);
    strcat(dest, AddPortMapping_);
    strcat(dest, NewRemoteHost_);
    strcat(dest, _NewRemoteHost);
    strcat(dest, NewExternalPort_);
    sprintf(local_port, "%d", extertnal_port);
    strcat(dest, local_port);
    strcat(dest, _NewExternalPort);
    strcat(dest, NewProtocol_);
    strcat(dest, protocol);
    strcat(dest, _NewProtocol);
    strcat(dest, NewInternalPort_);
    sprintf(local_port, "%d", internal_port);
    strcat(dest, local_port);
    strcat(dest, _NewInternalPort);
    strcat(dest, NewInternalClient_);
    strcat(dest, internal_ip);
    strcat(dest, _NewInternalClient);
    strcat(dest, NewEnabled);
    strcat(dest, NewPortMappingDescription_);
    strcat(dest, description);
    strcat(dest, _NewPortMappingDescription);
    strcat(dest, NewLeaseDuration);
    strcat(dest, _AddPortMapping);
    strcat(dest, soap_end);
}

然后通过MakePOSTHeader()函数制作HTTP头部内容，具体内容如下：

/**
 * @brief   This function makes the HTTP POST Header.
 * @param   dest:Target string pointer
 * @param   content_length: content length
 * @param   action: action type
 * @return  none
 */
void MakePOSTHeader(char *dest, int content_length, int action)
{
    char local_length[6] = {'\0'}, local_port[6] = {'\0'};
    sprintf(local_length, "%d", content_length);
    strcat(dest, "POST ");
    strcat(dest, controlURL);
    strcat(dest, " HTTP/1.1\r\n");
    strcat(dest, "Content-Type: text/xml; charset=\"utf-8\"\r\n");
    strcat(dest, "SOAPAction: \"urn:schemas-upnp-org:service:WANIPConnection:1#");
    switch (action)
    {
    case DELETE_PORT:
        strcat(dest, "DeletePortMapping\"");
        break;
    case ADD_PORT:
        strcat(dest, "AddPortMapping\"");
        break;
    }
    strcat(dest, "\r\nUser-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)\r\n");
    strcat(dest, "Host: ");
    strcat(dest, descIP);
    sprintf(local_port, ":%s", descPORT);
    strcat(dest, local_port);
    strcat(dest, "\r\nContent-Length: ");
    strcat(dest, local_length);
    strcat(dest, "\r\nConnection: Keep-Alive\r\nCache-Control: no-cache\r\nPragma: no-cache\r\n\r\n");
}

最后则是发送请求，然后通过parseAddPort()函数解析响应内容判断是否添加端口映射成功。

/**
 * @brief       This function parses the received add port message from IGD(Internet Gateway Device).
 * @return      0: success, 1: received xml parse error, other: UPnP error code
 */
signed short parseAddPort(
    const char *xml /**< string for parse */
)
{
    parseHTTP(xml);
    if (strstr(xml, "u:AddPortMappingResponse xmlns:u=\"urn:schemas-upnp-org:service:WANIPConnection:1\"") == NULL)
    {
        return parseError(xml);
    }

    return 0;
}

步骤8：删除一个UPnP端口映射表

        if (choice[0] == '8')
        {
            bTreat = SET;

            printf("\r\nType a Protocol(TCP/UDP) : ");
            memset(msg, 0, sizeof(msg));
            scanf("%s", msg);
            printf("%s\r\n", msg);
            //GetInputString(msg);
            strncpy(protocol, msg, 3);
            protocol[3] = '\0';

            printf("\r\nType a External Port Number : ");

            //                      TCP_LISTEN_PORT=num;
            //                      UDP_LISTEN_PORT=num;
            //                      printf("%d\r\n",TCP_LISTEN_PORT);
            memset(msg, 0, sizeof(msg));
            scanf("%s", msg);
            printf("%s\r\n", msg);
            external_port = ATOI(msg, 10);

            // Try to Delete Port Action
            if ((ret = DeletePortProcess(sn, protocol, external_port)) == 0)
                printf("DeletePort Success!!\r\n");
            else
                printf("DeletePort Error Code is %d\r\n", ret);
        }

        /* OTHERS CHOICE*/
        if (bTreat == RESET)
        {
            printf(" wrong choice  \r\n");
        }

        eventing_listener(sn3);

         }   /* While(1)*/
         } /* Main_Menu */

在这里，我们需要外部输入删除端口映射的协议类型(TCP或UDP)，以及外部端口号。输入完成后，通过DeletePortProcess()函数执行添加端口映射处理。DeletePortProcess()函数内容如下：

/**
 * @brief       This function processes the delete port to IGD(Internet Gateway Device).
 * @return      0: success, -2: Invalid UPnP Step, -1: reply packet timeout, 1: received xml parse error, other: UPnP error code
 */
signed short DeletePortProcess(
    SOCKET             sockfd,        /**< a socket number. */
    const char        *protocol,      /**< a procotol name. "TCP" or "UDP" */
    const unsigned int extertnal_port /**< an external port number. */
)
{
    short          len     = 0;
    long           endTime = 0;
    unsigned long  ipaddr;
    unsigned short port;

    // Check UPnP Step
    if (UPnP_Step < 2) return -2;

    // Make "Delete Port" XML(SOAP)
    memset(content, '\0', CONT_BUFFER_SIZE);
    MakeSOAPDeleteControl(content, protocol, extertnal_port);

    // Make HTTP POST Header
    memset(send_buffer, '\0', SEND_BUFFER_SIZE);
    len = strlen(content);
    MakePOSTHeader(send_buffer, len, DELETE_PORT);
    strcat(send_buffer, content);

    //#ifdef UPNP_DEBUG
    printf("%s\r\n", send_buffer);
    //#endif

    ipaddr = inet_addr((unsigned char *)descIP);
    ipaddr = swapl(ipaddr);
    port   = ATOI(descPORT, 10);

    // Connect to IGD(Internet Gateway Device)
    close(sockfd);
    socket(sockfd, Sn_MR_TCP, PORT_UPNP, Sn_MR_ND); /*Open a port of the socket*/
    while (getSn_SR(sockfd) != SOCK_INIT);

    if (connect(sockfd, (unsigned char *)&ipaddr, port) == 0)
        printf("TCP Socket Error!!\r\n");

    // Send "Delete Port" Message
    while (getSn_SR(sockfd) != SOCK_ESTABLISHED);
    send(sockfd, (void *)send_buffer, strlen(send_buffer));

    // Receive Reply
    memset(recv_buffer, '\0', RECV_BUFFER_SIZE);
    delay_ms(500);
    endTime = my_time + 3;
    while (recv(sockfd, (void *)recv_buffer, RECV_BUFFER_SIZE) <= 0 && my_time < endTime); // Check Receive Buffer
    if (my_time >= endTime)
    {                                                                                      // Check Timeout
        close(sockfd);
        return -1;
    }

    // TCP Socket Close
    close(sockfd);

    //#ifdef UPNP_DEBUG
    printf("\r\nReceiveData\r\n%s\r\n", recv_buffer);
    //#endif

    // Parse Replied Message
    return parseDeletePort(recv_buffer);

}

首先会通过MakeSOAPDeleteControl()函数组装请求报文中的XML部分，具体内容如下：

/**
 * @brief   This function makes the Delete Port Control message in SOAP.
 * @param   dest:Target string pointer
 * @param   protocol:Protocol type
 * @param   extertnal_port:External port
 * @return  none
 */
void MakeSOAPDeleteControl(char *dest, const char *protocol, const unsigned int extertnal_port)
{
    char local_port[6] = {'\0'};
    strcat(dest, soap_start);
    strcat(dest, DeletePortMapping_);
    strcat(dest, NewRemoteHost_);
    strcat(dest, _NewRemoteHost);
    strcat(dest, NewExternalPort_);
    sprintf(local_port, "%d", extertnal_port);
    strcat(dest, local_port);
    strcat(dest, _NewExternalPort);
    strcat(dest, NewProtocol_);
    strcat(dest, protocol);
    strcat(dest, _NewProtocol);
    strcat(dest, _DeletePortMapping);
    strcat(dest, soap_end);
}

然后通过MakePOSTHeader()函数制作HTTP头部内容，具体内容如下：

/**
 * @brief   This function makes the HTTP POST Header.
 * @param   dest:Target string pointer
 * @param   content_length: content length
 * @param   action: action type
 * @return  none
 */
void MakePOSTHeader(char *dest, int content_length, int action)
{
    char local_length[6] = {'\0'}, local_port[6] = {'\0'};
    sprintf(local_length, "%d", content_length);
    strcat(dest, "POST ");
    strcat(dest, controlURL);
    strcat(dest, " HTTP/1.1\r\n");
    strcat(dest, "Content-Type: text/xml; charset=\"utf-8\"\r\n");
    strcat(dest, "SOAPAction: \"urn:schemas-upnp-org:service:WANIPConnection:1#");
    switch (action)
    {
    case DELETE_PORT:
        strcat(dest, "DeletePortMapping\"");
        break;
    case ADD_PORT:
        strcat(dest, "AddPortMapping\"");
        break;
    }
    strcat(dest, "\r\nUser-Agent: Mozilla/4.0 (compatible; UPnP/1.0; Windows NT/5.1)\r\n");
    strcat(dest, "Host: ");
    strcat(dest, descIP);
    sprintf(local_port, ":%s", descPORT);
    strcat(dest, local_port);
    strcat(dest, "\r\nContent-Length: ");
    strcat(dest, local_length);
    strcat(dest, "\r\nConnection: Keep-Alive\r\nCache-Control: no-cache\r\nPragma: no-cache\r\n\r\n");
}

最后则是发送请求，然后通过parseDeletePort()函数解析响应内容判断是否添加端口映射成功。

/**
 * @brief       This function parses the received delete port message from IGD(Internet Gateway Device).
 * @return      0: success, 1: received xml parse error, other: UPnP error code
 */
signed short parseDeletePort(
    const char *xml /**< string for parse */
)
{
    parseHTTP(xml);
    if (strstr(xml, "u:DeletePortMappingResponse xmlns:u=\"urn:schemas-upnp-org:service:WANIPConnection:1\"") == NULL)
    {
        return parseError(xml);
    }

    return 0;
}

7 运行结果

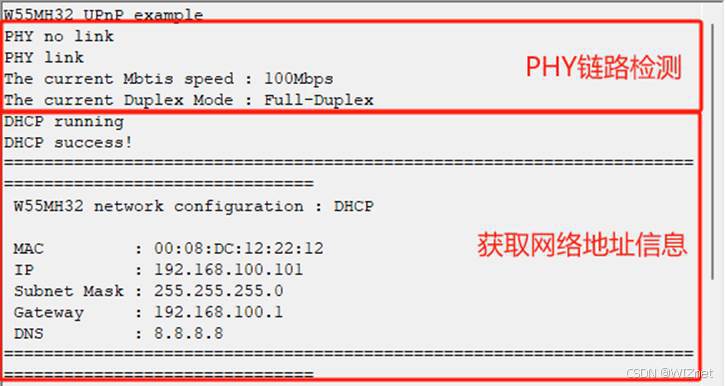

烧录例程运行后，首先进行了PHY链路检测，然后是通过DHCP获取网络地址并打印网络地址信息：

接下来是搜索IGD设备，搜索成功后会进行获取设备描述以及设置订阅IGD事件，全部成功后则进入主菜单。

接着，我们输入7，添加一个TCP协议的端口映射，外部端口为12345，内部端口为8000。

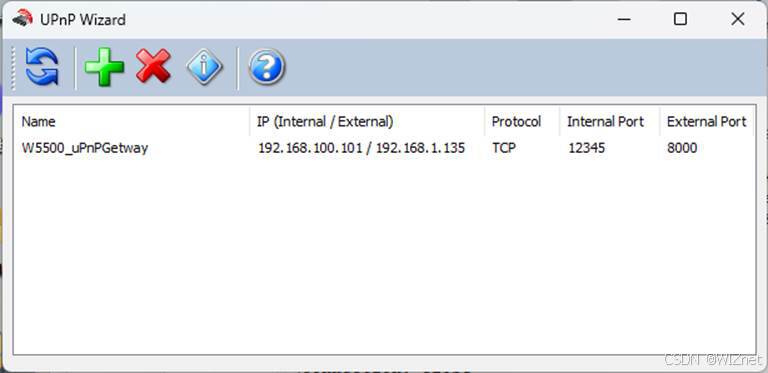

打开UPnP Wizard软件，点击刷新后可以看到我们添加的端口映射表。（UPnP Wizard下载链接：https://upnp-wizard.en.softonic.com/）

然后我们输入5，打开TCP回环测试程序。

随后，我们打开一个网络调试助手，例如SocketTester，选择为TCP Client模式，服务器地址为外部IP地址也就是192.168.1.135，端口号为外部端口号12345，点击”Connect”连接后，可以看到成功连接到内部的W55MH32上了。UDP也是同样进行操作，这里不再演示。

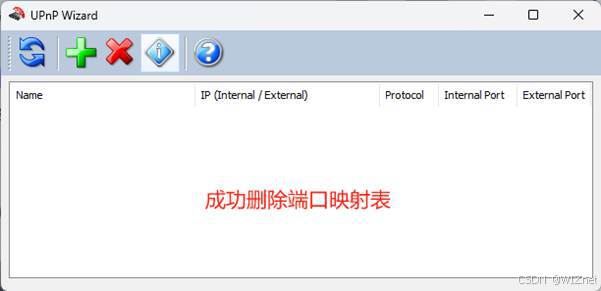

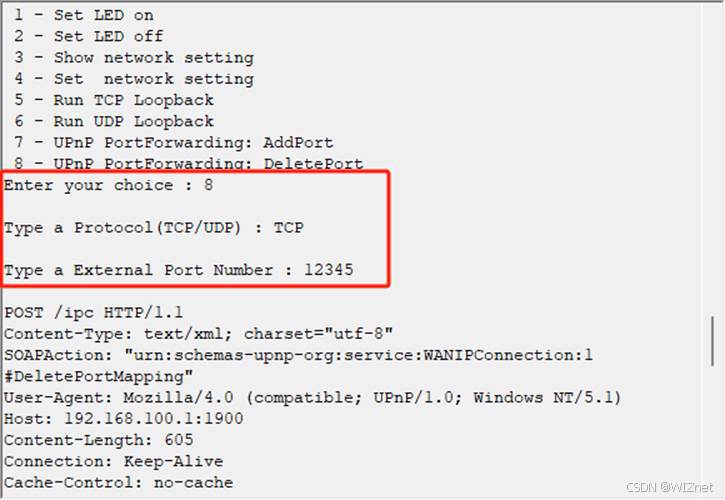

接着我们输入Q退出回环测试程序，然后输入8，将之前添加的TCP协议的12345外部端口删除。在UPnP Wizard上点击刷新，可以看到已经成功删除，再次执行回环测试程序，已经无法连接上内部的W55MH32上。

8 总结

本文讲解了如何在 W55MH32 芯片上实现 UPnP 协议的端口转发功能，通过实战例程详细展示了从设备搜索、获取设备描述、订阅事件到添加和删除端口映射的完整流程，包括各步骤涉及的协议报文、函数实现和具体操作。文章还对 UPnP 协议的简介、特点、应用场景进行了分析，帮助读者理解其在网络设备互联互通中的实际应用价值。

下一篇文章将聚焦 TFTP 协议，解析其核心原理及在文件传输中的应用，同时讲解如何在W55MH32上实现 TFTP 功能，敬请期待！

STM32F4-W5500.rar_STM32F4 w5500_core_cm3.c stm32f4_stm32F407 w55
07-14
STM32F4-W5500.rar是一个包含与STM32F4微控制器和W5500网络芯片相关的开发资源的压缩包。这个项目是为了解决使用STM32F407微控制器通过W5500实现TCP服务器功能而设计的。在本文中，我们将深入探讨STM32F4系列MCU、...
基于STM32F103C8T6+W5500以太网模块硬件设计原理图+应用实例MCU软件源代码.zip
05-06
基于STM32F103C8T6+W5500以太网模块硬件设计原理图+应用实例MCU软件源代码： 1.Network install.rar 10.NetBios.rar 11.NTP.rar 12.Weibo.rar 13.Ping.rar 2.DHCP.rar 3.TCP Server.rar 4.TCP Client.rar 5.UDP.rar ...
第一章 W55MH32 网络初始化示例
WIZnet2012专栏
07-23 511
本文介绍了基于W55MH32芯片的TCP/IP网络实现方案。该芯片集成TOE引擎，包含硬件TCP/IP协议栈、MAC和PHY，简化了嵌入式以太网开发。文章详细讲解了网络地址信息（IP、子网掩码、网关、DNS）的作用，并提供了网络初始化的具体实现步骤：定义网络信息、硬件初始化、TOE引擎启动、PHY链路检测、网络地址设置及IP回读验证。实验结果表明PC端可以成功PING通设备，文章还给出了故障排查方法。该方案为嵌入式系统提供了高效、简便的网络接入方案，为后续DHCP实现奠定了基础。
第十一章 W55MH32 SMTP示例
WIZnet2012专栏
07-23 419
本文详细介绍了在W55MH32芯片上实现SMTP协议发送邮件的方法。文章首先阐述了SMTP协议的特点和应用场景，包括物联网设备监控、环境监测等。重点讲解了实现过程：通过DNS解析SMTP服务器地址，建立TCP连接后，按照SMTP协议规范完成握手认证、地址设置、数据传输等步骤。文中提供了完整的代码实现示例，包括邮件内容初始化、状态机处理等关键函数，并通过抓包验证了协议流程的正确性。该方案为嵌入式设备实现邮件通知功能提供了实用参考，后续还将介绍NetBIOS的实现方法。
第十四章 W55MH32 TFTP示例
最新发布
WIZnet2012专栏
07-23 595
摘要：本文详细介绍了在W55MH32芯片上实现TFTP（简单文件传输协议）的过程，包括协议特点、工作流程及报文解析。TFTP作为轻量级UDP协议，适用于固件升级等场景。文章通过具体代码示例，展示了如何实现客户端读取服务器文件的功能，涵盖初始化、请求发送、数据接收等关键步骤，并附有运行结果验证。最后对实现过程进行总结，为后续网络协议开发提供参考。
第七章 W55MH32 DNS解析域名示例
WIZnet2012专栏
07-23 482
本文详细介绍了在W55MH32芯片上实现DNS域名解析功能的方法。文章首先阐述了DNS协议的基本概念，包括IP地址与域名的区别、DNS正向解析与反向解析的定义。接着讲解了DNS域名分类、两种查询方式（递归查询和迭代查询）以及完整的工作流程。文章重点分析了DNS报文结构，包括请求报文和响应报文的组成要素，并提供了报文实例。在实现部分，详细说明了如何在W55MH32上注册DNS定时器中断、进行DNS正向解析处理的具体步骤和关键函数。最后展示了运行结果，成功将wiznet.io域名解析为IP地址183.111.1
第四章 W55MH32初体验
WIZnet 中国社区官方博客
06-10 948
本章我们将和大家初次体验W55MH32开发流程，介绍打开示例工程、KEIL主界面及常用快捷键，讲解WIZ-Link仿真器配置与使用，还一步步演示了新建工程的过程，助于了解开发流程和MDK5使用。
第三章 W55MH32 TCP Client示例
WIZnet2012专栏
07-23 338
本文详细介绍了在W55MH32芯片上实现TCP通信的方法。文章首先概述了TCP协议的特点、与UDP的区别及应用场景，重点讲解了TCP的ACK、重传和Keepalive机制。实现部分展示了如何使用W55MH32的TOE引擎进行TCP客户端模式的回环测试，包括设置Keepalive功能、状态机转换流程及关键代码解析。测试结果表明，该方法能有效建立TCP连接并完成数据交互。本文为在嵌入式系统中实现可靠网络通信提供了实用指导，为后续实现TCP服务器模式奠定了基础。
第四章 W55MH32 TCP Server示例
WIZnet2012专栏
07-23 485
本文详细介绍了在W55MH32芯片上实现TCP通信的方法。首先概述了TCP协议的特点（可靠性、流量控制等）及其与UDP的区别，然后阐述了TCP在嵌入式系统中的应用场景。重点讲解了实现过程：通过设置Keepalive功能（30秒间隔），在主循环中运行TCPServer回环测试程序，根据SOCKET不同状态（如CLOSED、INIT、ESTABLISHED等）执行对应操作，完成连接建立、数据传输和连接关闭流程。测试时使用网络调试工具连接W55MH32的TCP服务器，验证了数据回环功能。本文为后续实现UDP通信奠
第十章 W55MH32 SNTP示例
WIZnet2012专栏
07-23 716
本文详细介绍了在W55MH32芯片上实现SNTP授时功能的完整方案。首先阐述了SNTP协议的基本原理、与NTP的区别及特点，分析了其在时间同步场景中的应用价值。然后重点讲解了实现流程：包括RTC初始化、DNS解析SNTP服务器地址、SNTP报文组包与发送、响应报文解析处理等关键技术环节。文章提供了完整的代码实现，包括时间戳转换、时区调整等关键函数，并通过实例演示了如何将UTC时间转换为本地时间。最后展示了运行结果，成功实现了从SNTP服务器同步时间并更新本地RTC的功能。该方案为嵌入式设备提供了精确的时间同
第二章 W55MH32 DHCP示例
WIZnet2012专栏
07-23 546
DHCP协议详解及W55MH32实现方法 本文全面介绍了动态主机配置协议(DHCP)的工作原理与应用。DHCP作为应用层协议，能自动为客户端分配IP地址、子网掩码等网络参数，极大简化了网络管理。文章详细解析了DHCP的四个工作阶段(发现、提供、请求、确认)、报文格式及各字段含义，并通过实例展示了Discover和Offer报文的具体内容。 针对W55MH32芯片，文章提供了完整的DHCP实现方案：1)注册1秒定时器中断处理超时；2)将网络模式设为DHCP；3)通过DHCP进程获取网络配置。实现过程包括初始化
W55FA93_VPOST_ILI9341.rar_N32905 屏闪_ltdc控制ili9806_w55tmw8t_新唐_新唐
07-14
新唐N32905 采用LCD控制器控制ILI9341显示屏代码。 采用芯片VPOST接口。 开发环境为ADS1.2
icepdf-example.zip_W55_icepdf_icepdf pdf转图片_javaPDF转图片
09-23
本项目“icepdf-example.zip_W55_icepdf_icepdf pdf转图片_javaPDF转图片”就是针对这种需求提供的一种解决方案，尤其适合Java开发者。 项目的核心是开源库`icepdf`，这是一个Java实现的PDF阅读器和渲染引擎。`...
如何 ASP.NET Core 中使用 WebSocket
csdn_aspnet的专栏，请点击博客主页右上角三个点中的私信联系
07-18 1322
摘要：本文详细介绍了在ASP.NET Core中实现WebSocket通讯的完整流程。文章首先阐述了WebSocket在实时应用中的优势，如聊天室、金融交易等场景。然后分三个阶段演示实现过程：1)服务器端配置WebSocket中间件和路由；2)客户端创建WebSocket连接；3)测试多个客户端连接。最后通过构建聊天室应用演示了多用户消息广播功能，包括用户加入/离开通知等特性。教程提供了完整的代码示例，帮助开发者快速掌握ASP.NET Core中WebSocket的实现方法。
websocket和https的区别
he30837993的博客
07-21 398
模拟双向（如轮询、Server-Sent Events/SSE），但效率低于 WebSocket。两者可互补使用（如网页用 HTTPS 加载，再建立 WebSocket 处理实时数据）。HTTPS：浏览器请求HTML/CSS，服务器返回资源，完成后连接关闭。（WebSocket Secure），类似 HTTPS，提供加密传输。WebSocket：用户A发送消息，服务器实时推送给用户B，无需刷新。：建立连接后保持开放，适合实时交互（如聊天、游戏）。：每次通信需要明确的请求触发（如浏览器加载网页）。
传输层协议UDP
An15294874732的博客
07-19 1012
如果说ip可以用来标识一个网卡，那么端口是不能单独说的，单独端口没有意义，端口一定是和其他属性一起组成元组来标识一个套接字，如udp套接字，是无连接的，因此只要用 {ip，端口，协议}三元组，就可以标识udp套接字。
Java 实现 UDP 多发多收通信
weixin_57681114的博客
07-21 817
本文通过Java代码实例解析了UDP协议多发多收功能的实现。客户端使用DatagramSocket持续发送用户输入数据，服务器端监听8888端口循环接收并解析数据包。代码展示了UDP无连接、高效率的特点，包括数据包封装、地址绑定和消息循环处理等关键技术点。文章还分析了UDP的适用场景及优缺点，建议可扩展异常处理、多线程支持等功能以增强实用性。该示例为理解UDP通信原理和开发实时网络应用提供了实践参考，适合即时通讯、流媒体等低延迟场景。
【计算机网络 篇】TCP基本认识和TCP三次握手相关问题
2401_85061293的博客
07-22 610
TCP是面向连接的、可靠的、基于字节流的传输层通信协议。一定是一对一才能连接，不能像UDP协议可以一个主机同时向多个主机发送消息，也就是一对多是无法做到的；无论网络链路中出现了怎样的链路变化，TCP都可以保证一个报文一定能够到达接收端。用户消息通过TCP协议传输时，消息可能会被操作系统分组成多个的TCP报文，如果接收方的程序不知道消息的边界，是无法读出一个有效的用户消息的。
计算机网络：概述层---计算机网络的组成和功能
筏的博客
07-21 562
学习计网的组成与功能
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
