硬件协议栈双网口引擎：从芯片层破解工业PLC的传输困局

在工业自动化体系中，以太网PLC（可编程逻辑控制器）作为连接现场设备与控制中心的核心枢纽，其数据传输的稳定性与实时性直接决定了生产监控精度与工艺控制效率。然而，传统以太网PLC依赖软件协议栈处理通信任务，单网口架构在应对多设备并发采集与大数据量传输时，普遍面临丢包、延迟与带宽拥堵等挑战，已成为工业生产数据流转的关键瓶颈。

W55MH32微控制器搭配W5500以太网芯片的硬件协议栈双网口方案，凭借其创新的高集成硬件架构与工业级特性，从芯片层面重塑PLC通信能力，为工业自动化通信升级提供高效可靠的技术解决方案。

一、PLC以太网传输瓶颈：传统方案面临的 “三道坎”

工业现场的复杂环境与多元需求，使传统以太网PLC暴露出诸多传输短板，这些问题在流量计量、设备密集监控等高要求场景下尤为突出：

• 协议处理效率低，丢包延迟常态化：传统 PLC 采用软件协议栈解析 Modbus TCP 等工业协议，需占用MCU资源分时处理通信任务。当现场同时接入 5 台以上传感器（如流量、温度传感器）时，MCU资源被通信占用，导致数据解析延迟较高，数据包丢失率较高，流量计量数据断连、控制指令下发滞后成为常态。
• 单网口带宽拥堵，数据传输 “肠梗阻”：多数传统PLC仅配备1个以太网口，需同时承担"现场设备数据采集"与"上位机/云端数据上传"双重任务。在流量计量大数据连续传输场景下，单网口带宽极易被占满，出现数据积压现象，严重时甚至导致系统无法实时获取现场数据，直接影响生产决策的及时性与准确性。
• 抗干扰能力弱，链路可靠性不足：工业环境中的电磁干扰、电压波动，易导致软件协议栈崩溃；且单网口架构缺乏冗余设计，一旦网线松动、端口故障，PLC 与外部的通信即刻中断，流量计量、设备控制等核心功能停摆，给生产带来直接损失。

二、W55MH32：破解PLC传输瓶颈的优选方案

本方案采用 W55MH32 作为主控微处理器，并外挂 W5500 以太网芯片，共同构建一个高集成、高效率的双网口通信引擎。

W55MH32L芯片系统框图

1、硬件集成度高，简化双网口设计

相比 “MCU + 双 MAC + 双 PHY” 的传统方案，W55MH32 集成 10/100M 以太网 MAC 和 PHY，搭配 W5500 实现双网口架构，硬件设计大幅简化，PCB 面积显著缩减。其中 W55MH32L（100QFN 封装）具备 66 个 GPIO 引脚，可充分满足双网口所需的控制信号（CS、INT）与状态显示（LED）引脚分配，无需额外扩展 I/O 芯片，进一步简化硬件布局。

2、硬件 TCP/IP 协议栈，保障双网口通信效率

W55MH32内置全硬件TCP/IP协议栈，支持TCP、UDP、ICMP、IPv4等核心协议，并拥有32KB以太网收发缓存及8个独立的硬件Socket。凭借此架构，可将双网口的网络数据流分别绑定至不同的Socket，实现逻辑隔离与并行传输。例如，一个网口（及其Socket）专用于上位机监测，另一个网口则连接从站设备。

3、低成本与高性价比，降低项目落地门槛

从 BOM 成本来看，W55MH32 双网口方案仅需 “1 颗主芯片 + 1 颗外挂W5500”，对比传统方案 “1 颗 MCU+2 颗 MAC+2 颗 PHY”，元器件成本明显降低。从开发成本来看，芯片提供完整的以太网驱动例程（如Modbus/TCP例程）及配套开发板（如 W55MH32L-EVB），开发者可直接基于现有资源调试，无需从零开发协议栈适配代码，开发周期进一步缩短。

4、工业级可靠性与安全性，适配复杂场景

W55MH32在稳定性与安全性上的专业设计，完美匹配双网口方案的工业应用需求：

• 硬件可靠性：芯片集成上电/掉电复位（POR/PDR）、可编程电压监测器（PVD）配合电压、温度传感器，可实时检测双网口供电异常与环境温度，触发中断或复位，保障系统稳定运行
• 数据安全：支持硬件加密算法（DES、AES、SHA等）与真随机数生成（TRNG），能对双网口传输的数据进行加密处理，防止工业控制指令被篡改或窃取
• 系统防护：内置内存保护单元（MPU），可划分双网口数据的内存访问区域，避免某一网口的异常数据干扰另一网口通信；支持独立看门狗（IWDG），防止软件卡死导致双网口失效

芯片工作温度覆盖-40~+85℃工业级范围，双网口支持自动协商（全双工/半双工、10M/100M）与LED状态显示，便于现场快速排查故障。

5、外设资源丰富，灵活扩展双网口功能

W55MH32配备丰富的外设接口，可直接联动双网口实现多样化功能：

• 拥有3个12位ADC与2个DAC，可采集工业传感器数据并通过双网口上传，或接收网口指令输出模拟控制信号
• 集成CAN接口（2.0B主动）、5个USART（W55MH32L版本），可将双网口与现场总线、串口设备互联，构建"以太网+总线"的混合控制网络
• 支持12通道DMA，可实现双网口数据与外设数据的高速传输，避免MCU资源占用

例如在双网口PLC场景中，芯片可通过ADC采集模拟量信号，经DMA传输至内存，再由硬件协议栈通过双网口分别发送至上位机与从站，整个过程无需MCU过多干预，高效兼顾实时性与多任务处理能力。

器件功能配置表

三、硬件协议栈双网口方案：从硬件层突破传输瓶颈

基于 W55MH32 的硬协议栈双网口方案，通过 “硬件化协议处理” 与 “双链路功能分区” 的协同设计，结合芯片本身的高集成、强防护特性，从硬件架构层面有效解决传统PLC传输痛点，其核心优势体现在三大维度：

1. 硬协议栈：解放 MCU，实现 “低丢包、微延迟”

W55MH32内置全硬件TCP/IP协议栈引擎（TOE卸载引擎），Modbus TCP、UDP、ICMP、IPv4等工业常用协议的解析与转发均由硬件独立完成，大幅降低 MCU 资源占用，让MCU专注于核心控制算法执行。

该硬件协议栈支持8个独立的硬件Socket，可同时处理8路并发通信，配备32KB独立收发缓存，从物理层面大幅减少多设备通信的资源冲突，让数据传输更稳定可靠。

安全特性：芯片内置DES、AES、SHA硬件加密算法单元，可对传输数据实时加密，有效规避工业数据安全风险；辅以4个独立随机源的TRNG真随机数发生器，一次可生成128位随机数，为加密提供高安全基础，大幅降低数据被破解篡改的风险。

可靠性保障：硬件协议栈具备工业级抗干扰设计，能有效抵御电磁干扰、降低软件异常带来的影响。配合芯片内置的独立看门狗定时器与电压温度传感器报警功能，可实现通信链路的实时监测与快速恢复，大幅改善传统软件协议栈易崩溃、恢复难度大的问题。

2. 双网口架构：功能分区，告别带宽拥堵与链路中断

W55MH32 集成 10/100M 以太网 MAC 和 PHY，支持双网口独立部署，通过 “物理分离、各司其职” 的策略，从根源上改善单网口带宽瓶颈与链路可靠性问题：

工业场景示意图

• 网口一：由 W55MH32 芯片内部集成的 10/100M 以太网 MAC 和 PHY 直接提供。专注现场数据采集：直接连接流量传感器、执行器等终端设备，以硬件化 Modbus TCP 协议低延迟采集数据、下发控制指令。芯片内置 3 个 12 位 ADC（多达 12 个输入通道），可直接适配流量传感器模拟信号采集，无需额外扩展 ADC 芯片，简化硬件设计的同时，进一步降低数据传输延迟，完美适配工业毫秒级控制需求。
• 网口二：由 W5500 芯片提供，该芯片同样集成了硬件 TCP/IP 协议栈、MAC 和 PHY。负责数据上传与远程交互：连接上位机、MES 系统或云端平台，批量上传现场采集的流量计量大数据、设备运行日志。32KB 收发缓存保障大数据量连续传输无积压，配合芯片支持的网络唤醒WOL功能，可远程唤醒低功耗状态下的 PLC，兼顾节能与运维便利性。

此外，双网口可灵活配置为 “主备冗余链路”：正常时主网口承担通信任务，备用网口实时监测链路状态；若主网口故障，备用网口可自动切换，实现 “毫秒级” 链路自愈，保障通信不中断。

3. 高集成 + 强防护：适配工业恶劣环境，简化开发难度

W55MH32 以 32 位 Arm® Cortex®-M3 为核心（最高 216MHz 工作频率），能提供强劲运算性能，且集成了丰富的工业级外设。在多数常规应用场景下，无需额外扩展芯片，可大幅简化 PLC 硬件设计。

• 通信接口丰富：支持多达12个通信接口，包括2个I2C、最多5个USART、2个SPI、CAN 2.0B接口、USB2.0全速接口，可直接连接各类工业设备与通信模块
• 控制能力强大：内置2个12位DAC、17个定时器（含2个用于电机控制的高级PWM定时器），可直接生成控制信号，驱动阀门、泵组等执行器，无需额外配置信号生成芯片
• 存储安全可靠：96KB SRAM支持地址、数据加扰，1024KB闪存程序存储器，保障数据存储安全与长期稳定运行

环境适应性：W55MH32支持2.0-3.6V宽电压供电，工作温度范围覆盖-40~+85℃，可耐受工业现场的电压波动与极端温度；芯片还内置可编程电压监测器（PVD），它监视 VDD/VDDA 供电并与阈值 VPVD 比较，
当 VDD 低于或高于阈值 VPVD 时产生中断，中断处理程序可以发出警告信息或将微控制器转入安全模式，在高温、电磁干扰、电压波动等恶劣工业环境下仍能稳定运行。

四、开发架构与生产优势：加速 PLC 产品落地

1. 硬件设计优势

W55MH32 提供两种封装选项（W55MH32L：100QFN 12x12mm；W55MH32Q：68QFN 8x8mm），可适配不同尺寸需求的 PLC 产品设计。芯片集成了以太网 PHY、硬件协议栈、加密单元、ADC/DAC 等核心功能，大幅减少外部元器件数量，降低 PCB 设计复杂度与板卡面积；所有 GPIO 均可强制配置上下拉电阻，节省外部电阻成本，同时提升 I/O 端口的抗干扰能力。

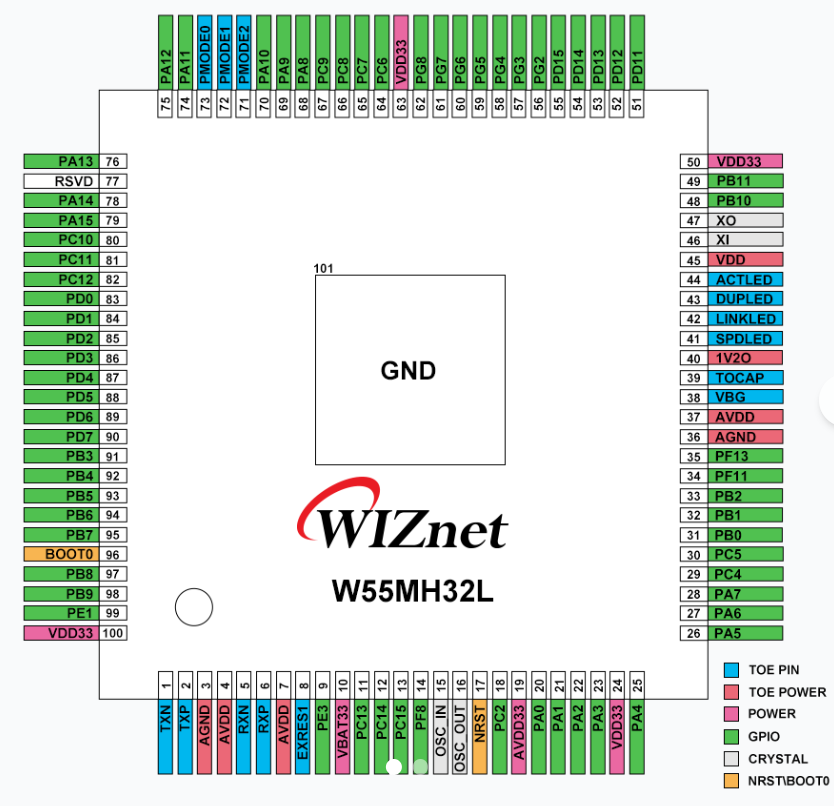

W55MH32L 引脚分布图

2. 软件设计优势

W55MH32 提供完整的高性能算法库与开发工具链，支持 Socket 编程简化以太网应用开发，无需深入底层协议调试；芯片支持串行单线调试（SWD）和 JTAG 接口，搭配内嵌跟踪模块（ETM），可实现代码的快速调试与优化。此外，芯片支持睡眠、停机、待机三种低功耗模式，配合 VBAT 供电的 RTC 与后备寄存器，可在不影响通信响应速度的前提下，降低设备功耗，适配工业节能需求。

3. 量产成本优势

W55MH32 的高集成度减少了外部芯片采购成本与 PCB 制造成本，同时依托成熟的工艺与稳定的供应链保障，可降低量产过程中的不良率；芯片内置的一次性可编程（OTP）单元（32Byte），支持产品序列号、配置参数的固化，简化生产流程中的校准与配置环节，提升量产效率。

五、项目进度与交期保障

完善的技术支持：

• 提供 Modbus_TCP例程 及其他工业通信协议的优质例程
• 专业技术团队全程技术支持
• 完备的技术文档与设计指南

稳定的供应链保障：

• 资料齐全，供货稳定
• 严格的品质管控体系
• 及时的技术更新与迭代支持

W55MH32资料链接：https://www.w5500.com/w55mh32.html

六、典型应用场景与价值体现

1. 流量计量与能源监测系统

场景特点：

• 流程工业中多路传感器并发采集
• 计量数据要求连续不中断
• 能效管理依赖准确的数据支撑

方案优势：

• 设备侧网口专注实时采集，有效降低计量数据丢失风险
• 系统侧网口独立上传，避免数据积压
• 硬件加密保障能源数据安全传输

核心价值：
实现精准能耗管理，为生产决策提供可靠数据基础，提升能源利用效率。

2. 智能制造设备集群控制

场景特点：

• 产线设备密集，控制指令并发量大
• 实时控制与状态监控需同步进行
• 设备协同要求高时效性

方案优势：

• 控制网口确保指令实时下发，响应迅捷
• 信息网口独立承担数据交换，避免带宽冲突
• 硬件协议栈保障多设备同步控制

核心价值：
提升设备协同效率，保障生产连续稳定运行，优化制造流程。

3. 工业物联网边缘网关

场景特点：

• 需要兼容多种工业协议
• 现场设备与云平台数据互通
• 传输安全性和实时性并重

方案优势：

• 现场侧网口适配各类工业总线设备
• 云端侧网口实现安全数据透传
• 多协议转换无需额外处理资源

核心价值：
构建可靠的数据通道，在保障实时性的同时增强传输安全，推动数字化转型。

4. 关键基础设施冗余控制

场景特点：

• 系统可靠性要求极高
• 通信中断可能造成重大损失
• 环境条件复杂恶劣

方案优势：

• 主备网口自动切换，实现无缝冗余
• 硬件级可靠性设计适应恶劣环境
• 实时链路监测，故障快速恢复

核心价值：
大幅降低单点故障风险，保障关键系统通信持续稳定，保障生产安全。

该硬件协议栈双网口方案通过架构创新，在多个工业典型场景中展现出显著优势，从芯片层解决了传统PLC在复杂工业环境下面临的核心通信瓶颈，为智能制造升级提供了可靠的网络连接基础。

七、技术优势总结

基于W55MH32的硬协议栈双网口方案，通过"硬件化协议处理+双网口功能分区+高集成强防护"的核心设计，精准破解传统PLC的传输瓶颈：

• 性能突破：硬协议栈大幅减轻MCU负担，实现低延迟、低丢包通信，高度适配多设备并发采集场景
• 架构创新：双网口物理分离与冗余设计，显著缓解带宽拥堵、规避单点故障风险，保障通信连续性
• 成本优化：高集成度简化硬件设计，助力系统总成本降低
• 安全可靠：工业级防护与硬件加密技术，筑牢工业数据安全防线

作为工业自动化通信升级的核心解决方案，W55MH32以其硬核性能与丰富特性，为新一代PLC产品赋能，助力企业突破传输瓶颈，实现生产过程的精准监控、高效控制与安全运维，加速工业自动化向智能化、高效化转型。
