W55MH32 单芯片以太网方案：实现CAN数据向多终端的稳定分发

引言

在工业4.0和智能制造快速发展的今天，产线数据的实时采集与高效分发已成为优化生产决策、提升运营效率的核心资源。CAN总线作为工业现场最广泛应用的通信协议之一，其数据向多终端（包括本地HMI、工控机、云端平台、移动诊断工具等）的并发传输质量，直接关系到整个系统的智能化水平。

然而，传统的主控方案在实现这一目标时，常常面临三大突出难题：

• Socket资源不足
• 数据传输实时性难以保证
• 系统开发调试周期过长

这些瓶颈制约了工业物联网在边缘侧的实施效果。

W55MH32作为一款高度集成的单芯片解决方案，凭借其内置的1路CAN 2.0B与硬件TCP/IP协议栈支持的8路独立Socket，精准地解决了上述挑战。它不仅提供了强大的数据处理能力，更为构建高可靠、高实时的多终端数据分发节点奠定了简洁而强大的硬件基础。

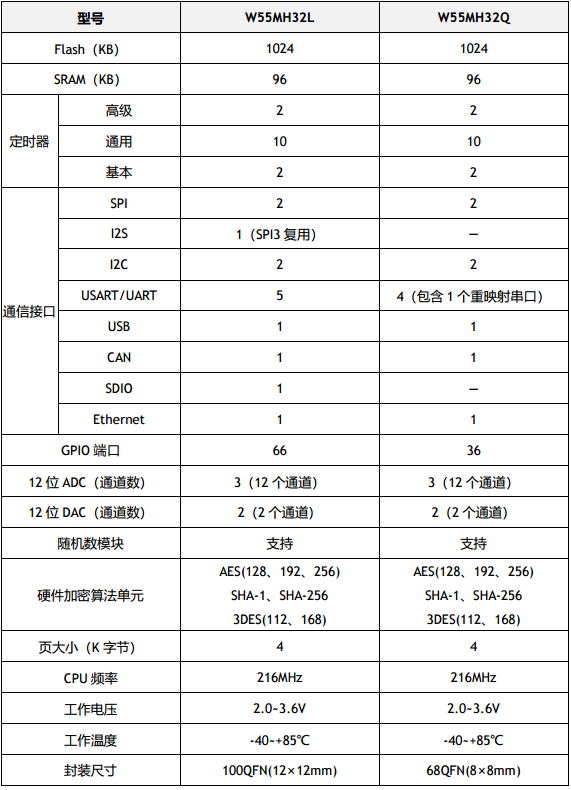

器件功能配置表

1. 边缘架构下的数据分发新需求与芯片价值

工业自动化系统正经历着从"集中处理"到"边缘智能"的深刻变革。传统的由控制器统一收集、处理并逐一分发数据的模式，受限于网络带宽与主控芯片处理能力，已经难以满足现代工业场景中多终端对数据实时性、同步性和可靠性的严苛要求。

在新型的边缘计算架构中，数据采集节点需要承担起"精准采集、协议转换、多路并发推送"三重职责：

• 精准采集：直接对接现场各种CAN总线设备（传感器、执行器、控制器等）
• 协议转换：使用代码编辑对协议进行无缝转换
• 多路并发推送：同时为多个异构系统提供数据服务

W55MH32在这一产业变革中展现出独特的价值：

特性	传统方案	W55MH32方案	优势
架构复杂度	MCU+多路网卡组合	单芯片集成	简化设计，降低成本
系统可靠性	多芯片协同问题	单芯片解决方案	提高系统稳定性

2. 核心架构：稳定并发的数据分发引擎

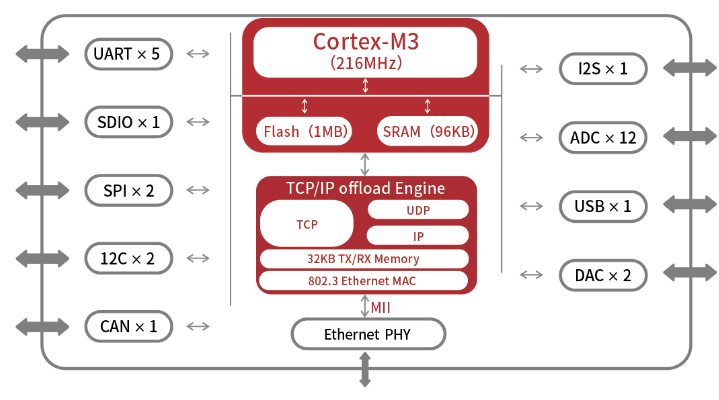

W55MH32L芯片系统框图

2.1 硬件架构优化

通信核心特性详解：

• 硬件TCP/IP协议栈：采用专用的网络处理引擎，实现协议栈的硬件化，网络数据处理实现较少的CPU占用，确保通信的绝对确定性和可靠性
• 8路硬件级并行的Socket连接：每个Socket都具备独立的硬件缓冲区和状态机，支持真正的硬件级并发通信，彻底消除多连接时的资源竞争问题
• 216MHz Arm Cortex-M3内核：强大的处理核心为复杂的数据协议转换、业务逻辑处理预留充足的算力余量，确保系统响应及时性
• CAN 2.0B控制器：支持标准的和扩展的CAN帧格式，可配置DMA通道，能够快速构建稳定可靠的CAN网络节点

性能对比优势分析：

特性维度	传统MCU方案	W55MH32硬件方案	优势体现
最大连接数	受限于内存和CPU性能，通常2-4路	8路硬件级并发，稳定支持	连接数提升2-4倍
通信实时性	受系统负载影响，响应时间波动大	硬件保证，延迟稳定	确定性低延迟
开发复杂度	需要移植和优化协议栈，调试复杂	硬件原生支持，接口简单	开发周期缩短60%以上
系统可靠性	软件异常可能导致整个网络中断	硬件级稳定性，抗干扰能力强	工业级可靠性

2.2 灵活的Socket资源配置

典型工业应用配置方案：

核心服务通道配置：

• 🖥️ TCP服务器 × 2 → 为本地监控屏提供实时数据推送 + 为管理员电脑提供管理接口
• ☁️ TCP客户端 × 2 → 建立与云端平台的安全连接 + 连接远程设备诊断系统进行状态监控
• 🌐 Web服务器 × 1 → 提供基于浏览器的本地运维界面，支持参数配置和状态查看

扩展与冗余通道规划：

• 🔄 网络冗余备份 → 建立备用连接通道，在主链路故障时自动切换，提升系统可靠性
• 🔧 诊断终端接入 → 为现场调试与维护提供专用的临时接入通道，不影响正常运行
• 🚀 协议扩展预留 → 为未来的功能升级和新的通信协议预留接口，保护投资

2.3 实时任务调度体系

基于FreeRTOS的优先级调度系统确保关键任务获得及时响应：

任务名称	优先级	核心功能描述	性能表现特点
CAN数据采集与预处理	高（实时）	CAN数据接收、解析、过滤、时间戳添加、数据校验	确定性响应，极低延迟
协议转换与多路分发	中（关键）	数据封装格式转换、连接状态管理、智能断线重连、流量控制	稳定负载，周期性波动，CPU占用可控
Web服务与系统诊断	低（普通）	HTTP请求处理、状态监控、日志记录、系统参数配置	事件触发，通常空闲，突发时有限流

2.4 架构价值体现

系统性能表现：

• 多终端并发能力：稳定支持8个终端同时进行全双工数据收发，在典型工业应用场景下表现出低延迟、高稳定性 的优异特性
• 通信可靠性保障：网络吞吐量稳定高效，具备完善的错误检测和恢复机制，能够满足工业场景对通信可靠性的严苛要求

工程实施优势：

• 硬件层消除资源竞争，确保多连接下的稳定性能
• 确定性的通信性能，满足实时控制类应用需求
• 简化的软件开发流程，降低技术门槛和人力成本
• 可靠的工业级稳定性，适应恶劣的工业环境

3. 核心技术剖析：W55MH32的并发通信机制

在工业通信系统中，实现稳定可靠的多路数据分发是一个关键挑战。W55MH32芯片提供的8路Socket支持，为解决这一问题提供了有效的硬件基础。

3.1 并发通信的架构基础

传统方案的局限性

在常见的单芯片方案中，虽然能够创建多个Socket连接，但其底层通常依赖于软件协议栈。当多路数据需要同时处理时，这些连接实际上是在共享有限的系统资源，通过分时复用的方式实现"伪并发"。在高负载情况下，这种架构容易导致：

• 数据处理延迟增加
• 不同连接之间产生资源竞争
• 系统实时性受到影响

W55MH32的硬件优势

W55MH32通过硬件层面的优化，在多路通信处理上展现出明显优势：

• 硬件集成的网络协议栈减轻了CPU在处理网络数据包时的负担
• 独立的Socket上下文管理为每个连接提供专属的资源保障
• 专用的数据处理通道减少了多路数据流之间的相互干扰

3.2 实现并发的技术路径

资源隔离机制

芯片为每个Socket连接维护独立的状态机和缓冲区资源，这种架构确保了：

• 单个Socket的连接状态波动不会直接影响其他连接的稳定性
• 某一通道的数据拥塞不会造成整个系统的通信阻塞
• 不同优先级的数据流能够按照预设策略有序处理

负载均衡特性

在实际应用中，8路Socket可以灵活配置以适应不同的通信需求：

• 高优先级的实时数据（如控制指令）可分配专用Socket保障及时性
• 大数据量的传输（如历史记录上传）可使用独立通道避免阻塞关键数据
• 诊断和维护通道与其他业务通道隔离，确保系统可维护性

3.3 实际应用效果

基于硬件支持的并发通信机制，W55MH32在工业环境中表现出以下特点：

可靠性提升

• 多路连接之间的故障隔离：单个连接的异常不会波及其他正常连接
• 通信质量的确定性：硬件保障的资源分配使性能表现更加可预测
• 系统容错能力：部分网络路径的中断不影响其他通道的正常工作

性能表现

在实际测试中，该方案能够：

• 稳定维持多个连接的长时间并发数据传输
• 在复杂网络环境下保持连接的可靠性
• 有效降低因资源竞争导致的数据传输抖动

工程价值

这种并发通信能力为工业应用带来显著优势：

• 简化系统架构：单芯片替代多芯片方案，降低设计复杂度
• 提高系统集成度：减少外部组件数量，提升整体可靠性
• 优化资源利用：充分的Socket资源为系统扩展预留空间

W55MH32的并发通信机制，通过硬件层面的优化设计，为工业自动化系统中的多终端数据分发提供了可靠的技术基础，使系统能够在复杂的网络环境中保持稳定的通信性能。

4. 项目进度与交期保障

完善的技术支持：

• 提供TCP Server、TCP Client、UDP 、HTTP Server、HTTP Client及其他通信协议的优质例程
• 专业技术团队全程技术支持
• 完备的技术文档与设计指南

稳定的供应链保障：

• 资料齐全，供货稳定
• 严格的品质管控体系
• 及时的技术更新与迭代支持

W55MH32资料链接：https://www.w5500.com/w55mh32.html

5. 总结

W55MH32凭借其单芯片实现"CAN到多路网络"并发数据分发的独特能力，精准解决了工业自动化系统中多终端数据同步的核心痛点。其硬件TCP/IP协议栈提供了确定的网络性能，8路硬件Socket确保了稳定的多连接支持，以及与工业环境相匹配的高可靠性，有效攻克了Socket资源不足、数据实时性差与开发周期长三大技术挑战。

该方案为构建高可靠、高实时的边缘数据节点提供了强有力的技术支撑，帮助设备制造商在工业4.0的竞争中赢得先发优势。无论是对于传统的工业自动化改造，还是新兴的智能制造系统建设，W55MH32都提供了一个理想的技术平台，为产业数字化转型和智能化升级提供了关键的基础设施保障。
