【前言】最近在做机械臂的手眼标定,网上的教程杂乱,真正有用的不多,在实际踩坑后进行了记录,本篇能解决机械臂手眼标定的全部问题,从理论到实操。
文章目录
1. 准备知识及工具介绍
1.1 空间位姿和坐标系转换原理
- 如何在三维空间中描述一个点?
- 位置(位置可以使用位置向量(x, y, z)来描述) + 姿态(空间中物体的姿态使用固定在物体上的坐标系来描述)
- 任何位姿都需要参考坐标系(parent frame),否则描述是模糊的
- 任何两个不同坐标系下的位姿都可以通过齐次矩阵进行变换
- 使用齐次坐标可以将所有的变换统一成矩阵乘法的形式。平移、旋转、缩放等操作都可以通过乘以一个4x4的矩阵来实现。而齐次坐标是在x, y, z的基础上添加了一维,构成了齐次阵,s表示x, y, z的缩放,dx, dy, dz表示x, y, z的平移,旋转取决于旋转轴(暂未列出,由左上角3 x 3的矩阵构成)
[ s x 0 0 d x 0 s y 0 d y 0 0 s z d z 0 0 0 1 ] \begin{bmatrix} sx & 0 & 0 & dx\\ 0 & sy & 0 & dy\\ 0 & 0 & sz & dz\\ 0 & 0 & 0 & 1 \end{bmatrix} sx0000sy0000sz0dxdydz1
- 使用齐次坐标可以将所有的变换统一成矩阵乘法的形式。平移、旋转、缩放等操作都可以通过乘以一个4x4的矩阵来实现。而齐次坐标是在x, y, z的基础上添加了一维,构成了齐次阵,s表示x, y, z的缩放,dx, dy, dz表示x, y, z的平移,旋转取决于旋转轴(暂未列出,由左上角3 x 3的矩阵构成)
- 三维空间中位姿的其他表示方式:
- 位置向量 + 四元数
1.2 手眼标定原理

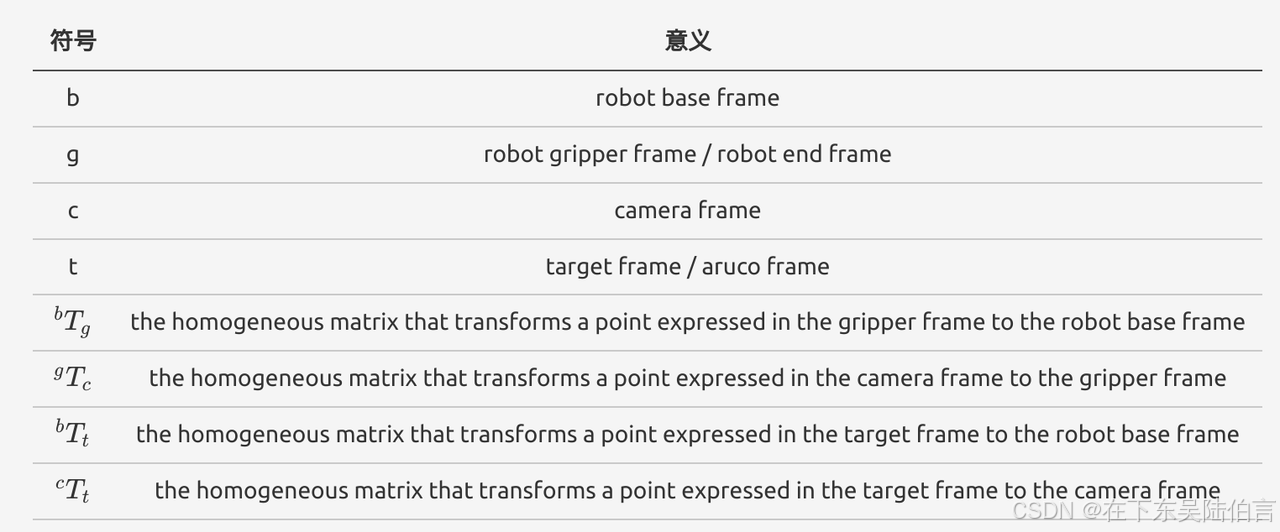

机械臂的手眼标定主要是确定相机和机械臂末端执行器(end effector)之间的关系,以完成一些操作的任务。根据相机安装位置的不同,分为眼在手上和眼在手外两种方式,此问题实际上涉及如下几个坐标系:
-
眼在手上最终需要求得:相机坐标系到末端执行器之间的变换 g T c ^gT_c gTc,其中,target(标定板)到机械臂基底的变换 b T g ^bT_g bTg和相机坐标系到末端执行器之间的变换 g T c ^gT_c gTc是两个未知不变量,但 b T g ^bT_g bTg我们并不需要实际求得(通过不移动标定板和机械臂基底保持不变),末端执行器到基底的变换 b T g ^bT_g bTg是已知不变量(正运动学求解),target(标定板)到相机的变换 c T t ^cT_t cTt是已知变化量,最终得到2个已知量,两个未知固定量,联合求解可得
-
眼在手外最终需要求得:相机坐标系到机械臂基底坐标系之间的变换,其中,target(标定板)到机械臂末端执行器的变换 g T t ^gT_t gTt和相机到基底的变换 b T c ^bT_c bTc是两个未知不变量,但 g T t ^gT_t gTt我们不需要实际求得(通过将标定板固定在末端执行器上),末端执行器到基底的变换 b T g ^bT_g bTg是已知不变量(正运动学求解),target(标定板)到相机的变换 c T t ^cT_t cTt是已知变化量最终得到2个已知量,两个未知固定量,联合求解可得。

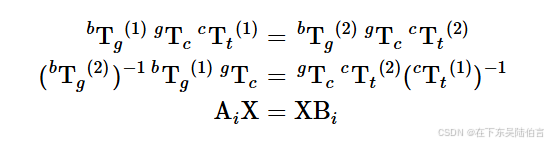

最终可以将上述问题归纳为 A i X = X B i A_iX = XB_i AiX=XBi的问题, i i i表示测量的次数,即通过多次测量来得到准确的结果
1.3 Aruco marker介绍及aruco_ros package
1.3.1 Aruco marker
Aruco marker生成网站:

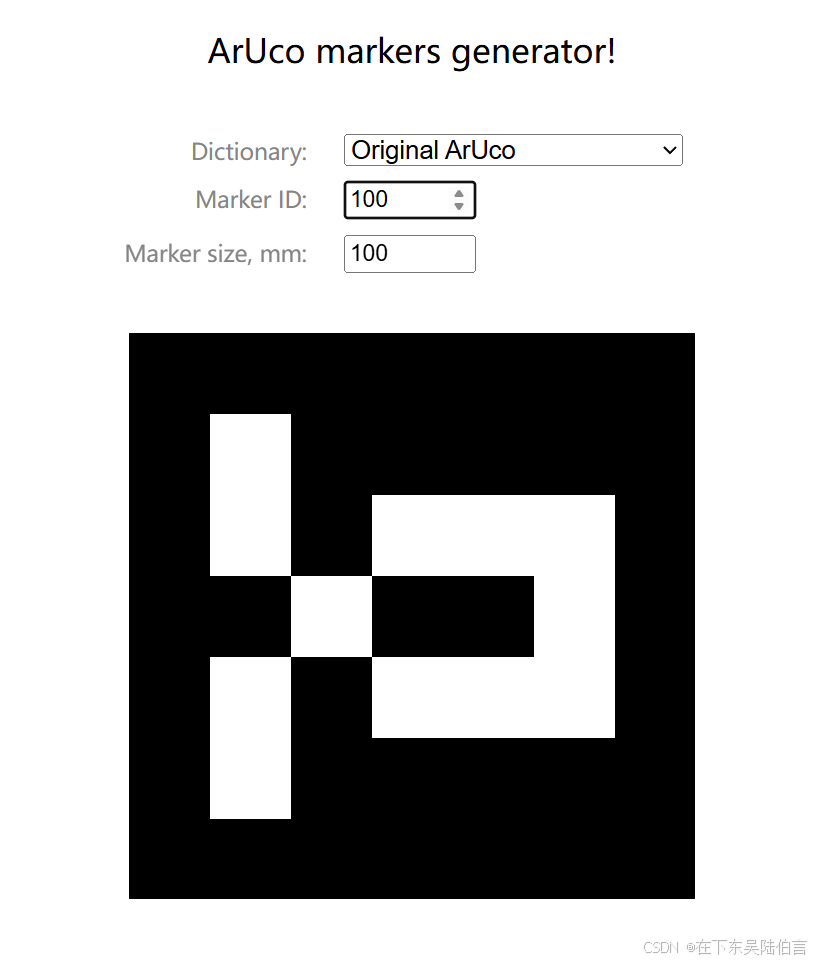

必须选择origin,大小和id自己设置,然后即可打印或者保存
Aruco Marker是一种用于估计三维空间位姿的方形基准标记,黑色边框用于快速检测,内部包含二进制编码能够很好的进行位姿估计
1.3.2 aruco_ros package
https://index.ros.org/p/aruco_ros/
https://github.com/pal-robotics/aruco_ros
实际使用时,需要修改对应的相机节点和其他配置
# 进入aruco_ros package目录下
roscd aruco_ros
cd launch | vim single.launch
将single.launch做如下修改:
....
<arg name="marker Id" default="xxx">
<arg name="markerSize" default="xxx">
...
<node pkg="aruco_ros" type="single" name="aruco_single">
<remap from="/camera_info" to="/xxx">
<remap from="/image" to="/xxx">
</launch>
启动后,当marker进入相机视野,可以读取/aruco_ros/pose即为相机坐标系下target的位姿,即 g T c ^gT_c gTc

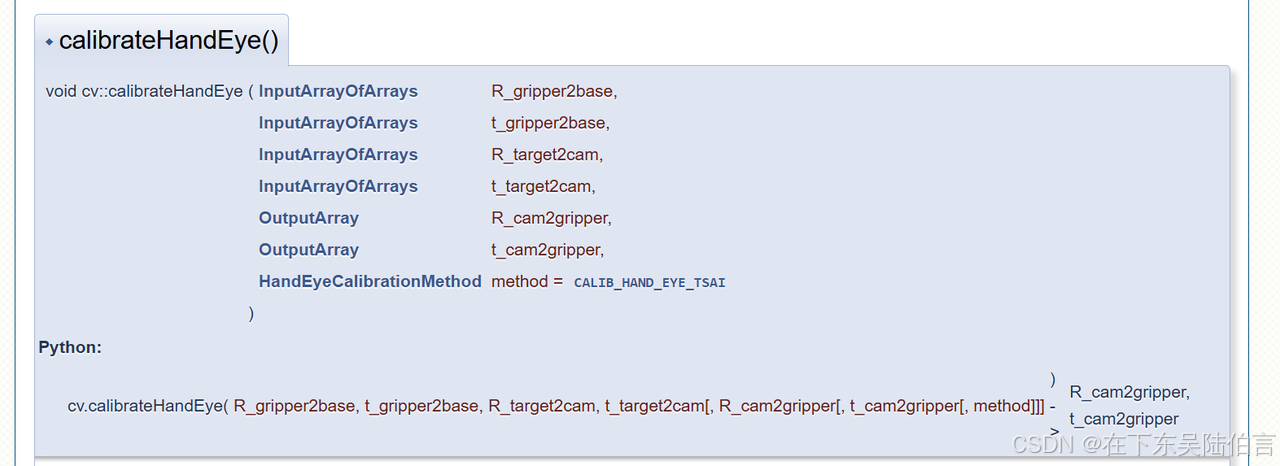

1.3 OpenCV calibrateHandEye()接口
-
calibrateHandEye()是一个求解AX=XB的方法,这本身是一个优化问题,结果不具有稳定性,相机位姿的-组数和精度都可能导致最终的标定偏差,实际测试下来,当不同组数据之间的距离变化较大时,结果会出现较大的偏差,OpenCV推荐的求解算法是Tsai,其原论文对标定过程中的机械臂pose做出了几点建议:
-
眼在手外较难标定,不同标定结果之间差别也较大,目前还没有定位到原因
calibrateHandEye()示例部分只提供了眼在手上的用法,眼在手外也可以使用这个接口,但参数有所区别
2. 眼在手上标定
- 将相机固定在机械臂上,Aruco Marker固定在桌面上保持和机械臂基底的位置不变
- 移动机械臂(拖动示教、遥操、直接控制均可),读取末端位姿,读取aruco pose

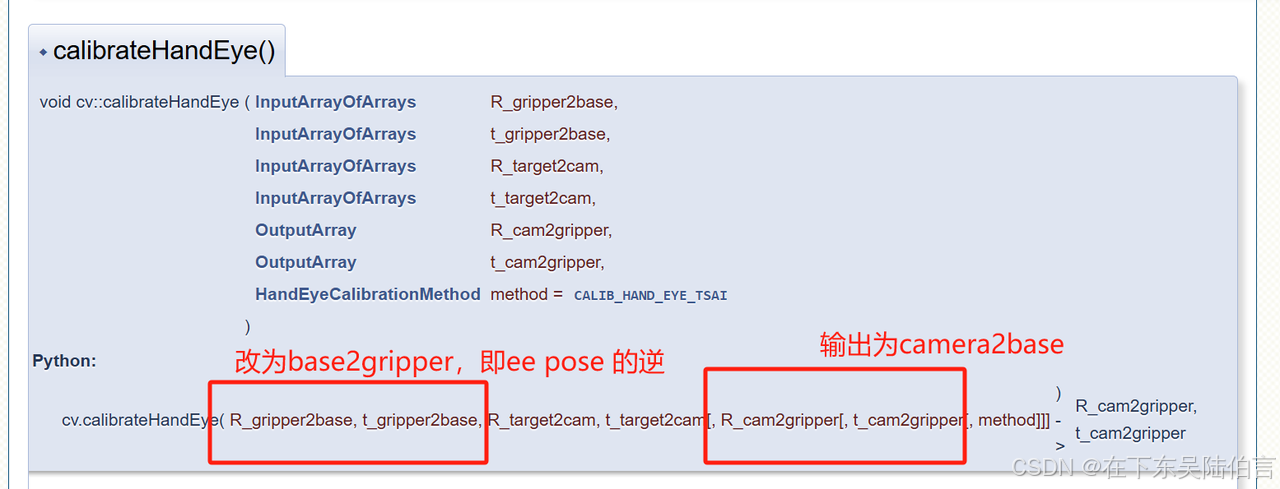

- 调用calibrateHandEye()接口,参数区别如下
3. 眼在手外
- 将相机固定,保证和机械臂基底的位置不变,将Aruco Marker固定在机械臂末端任意处(只需要保证和末端位姿之间的位置不变)
- 移动机械臂,读取末端位姿,读取aruco pose,获取多组数据
- 调用calibrateHandEye()接口,参数区别如下,与眼在手上不同!
4. ROS TF机制使用
ROS使用tf话题接受坐标系发送节点发出的tf关系,/tf话题的消息格式是tf2_msg/TFMessage,其定义为TransformStamped数组
std_mags/Header header
uint32 seq
time stamp
string frame_id
string child_frame_id
geometry_msgs/Transform transform
geometry_msgs/Vector3 translation
float64 x
float64 y
float64 z
geometry_msgs/Quaternion rotation
float64 x
float64 y
flaot64 z
float64 w
如何将一个三维空间的位姿发送为TF话题中?
#!/usr/bin/env python
import rospy
import tf
from geometry_msgs.msg import TransformStamped
def publish_tf():
# 初始化ROS节点
rospy.init_node('my_tf_broadcaster')
# 创建TF广播器
broadcaster = tf.TransformBroadcaster()
# 循环直到节点关闭
rate = rospy.Rate(10.0) # 10Hz
while not rospy.is_shutdown():
# 创建TransformStamped消息
t = TransformStamped()
t.header.stamp = rospy.Time.now()
t.header.frame_id = "parent_frame" # 父坐标系
t.child_frame_id = "child_frame" # 子坐标系
t.transform.translation.x = 1.0 # 相对于父坐标系的x位置
t.transform.translation.y = 2.0 # 相对于父坐标系的y位置
t.transform.translation.z = 0.0 # 相对于父坐标系的z位置
t.transform.rotation.x = 0.0 # 四元数的x分量
t.transform.rotation.y = 0.0 # 四元数的y分量
t.transform.rotation.z = 0.0 # 四元数的z分量
t.transform.rotation.w = 1.0 # 四元数的w分量
# 发布坐标变换
broadcaster.sendTransform(t)
# 按照设定的频率等待
rate.sleep()
if __name__ == '__main__':
try:
publish_tf()
except rospy.ROSInterruptException:
pass
5. 标定精度
并没有看到太好的测试精度的方式,稚晖君机械臂的视频里采用百分表进行末端位姿的重复精度测量,感觉这是测量标定精度的可行的方式
