DRV8718智能栅极驱动技术解析:自适应传播延迟控制算法深度剖析

🔍 引言:传播延迟控制的技术挑战

在上一篇文章中,我们深入分析了DRV8718的三倍电荷泵系统。今天,我们将探讨另一个核心技术——自适应传播延迟控制算法。这项技术是DRV8718实现"智能"驱动的关键所在。

传播延迟控制看似简单,实则涉及复杂的实时算法和精密的模拟电路设计。让我们一起揭开这项技术的神秘面纱。


⚡ 传播延迟的物理本质与影响分析

MOSFET开关过程的物理机制

栅极充电过程分析
栅极电容模型:
Cgs:栅源电容(线性区)
Cgd:栅漏电容(米勒电容,非线性)
Cds:漏源电容
​
栅极充电阶段:
1. 初始充电阶段:Vgs从0V上升到阈值电压Vth
2. 米勒平台阶段:Vgs保持在Vth附近,Cgd充电
3. 最终充电阶段:Vgs从Vth上升到驱动电压
传播延迟的定义与影响
传播延迟定义:
tPLH:输入信号低到高变化到输出响应的时间
tPHL:输入信号高到低变化到输出响应的时间
​
影响因素:
- 栅极电容大小(与MOSFET尺寸成正比)
- 驱动电流大小(与驱动器能力相关)
- 负载条件(电流大小影响米勒效应)
- 温度(影响半导体特性)
传统驱动器的局限性
固定驱动电流的问题:
1. 轻载条件:过大的驱动电流导致开关过快,产生EMI
2. 重载条件:驱动电流不足,开关速度慢,增加损耗
3. 温度变化:无法适应不同温度下的MOSFET特性变化
4. 器件差异:无法适应不同MOSFET的特性差异

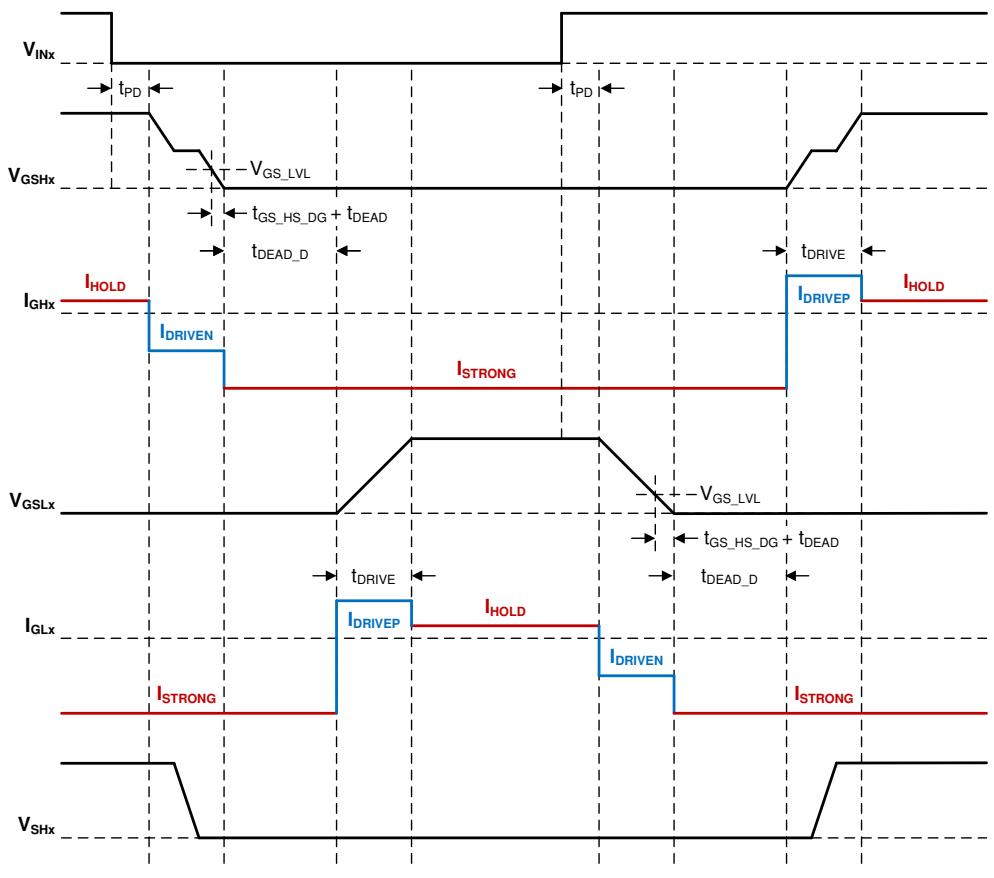

TDRIVE开关时序图

图1:MOSFET开关时序图


🧠 自适应传播延迟控制算法原理

算法核心思想

DRV8718的自适应传播延迟控制算法基于实时负载监测和预测模型,动态调整驱动参数:

核心思想:
1. 实时监测负载条件(电流、电压)
2. 预测下一周期的开关特性
3. 动态调整驱动参数(电流、时序)
4. 闭环反馈优化控制效果

算法组成模块

负载监测模块
监测参数:
- 电流大小:通过内置电流检测放大器
- 开关速度:通过监测dV/dt
- 温度:通过内置温度传感器
​
数据采集:
- 采样频率:每个PWM周期
- 分辨率:10位ADC
- 滤波:数字低通滤波
预测模型:<
