汽车级智能栅极驱动器深度解析 | 连载02：引脚配置与电气特性深度解析

前言

在上一期中，我们从宏观角度分析了DRV871x-Q1系列的产品架构和核心特性。本期我们将深入到芯片的"神经系统"——引脚配置，以及决定性能表现的电气特性参数。这些看似枯燥的技术细节，实际上是工程师进行系统设计的重要依据。

引脚配置深度解析

VQFN 56引脚封装详解

56引脚封装是DRV871x-Q1系列的旗舰版本，提供了完整的功能集合。

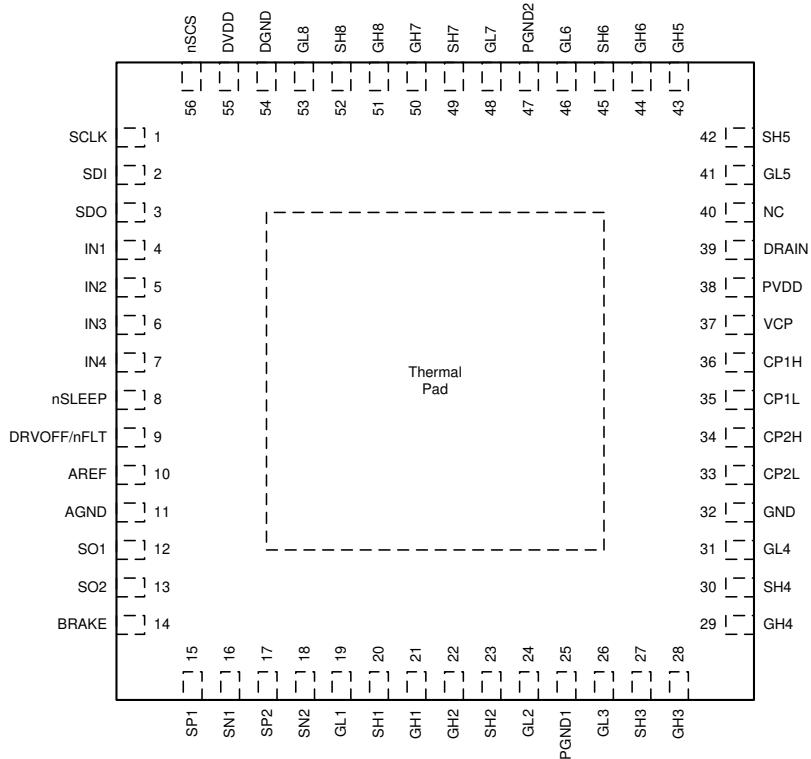

图1：DRV8718S-Q1 VQFN (RVJ) 56-Pin Package Top View

让我们逐类分析关键引脚的设计考量：

1. 电源管理引脚群

PVDD引脚（Pin 38）

• 功能：主功率供电输入

• 电压范围：4.9V - 37V

• 设计要点：

  去耦电容计算：C_bulk ≥ 10μF + C_ceramic = 0.1μF
  纹波电压：ΔV = I_load × ESR_cap

VCP引脚（Pin 37）

• 功能：电荷泵输出

• 典型电压：VPVDD + 7V ~ VPVDD + 11V

• 关键参数：

  电荷泵电容：C_VCP = 1μF (16V额定)
  输出电流能力：25mA @ 25°C

CP1H/CP1L和CP2H/CP2L引脚对

• 功能：电荷泵开关节点

• 电容配置：100nF陶瓷电容，耐压等级≥VPVDD

• 布局要求：电容应尽可能靠近引脚，走线长度<5mm

2. 栅极驱动引脚群

高侧驱动引脚（GH1-GH8） 每个高侧驱动器的设计参数：

驱动电流范围：50μA - 62mA（16档可调）
上升时间：tr = Qg / Igate_drive
下降时间：tf = Qg / Isink_drive

低侧驱动引脚（GL1-GL8） 与高侧驱动器参数相同，但参考地为PGND。

源极检测引脚（SH1-SH8）

• 功能：高侧MOSFET源极电压检测

• 输入阻抗：>1MΩ

• 共模电压范围：-0.3V 至 VPVDD +
