汽车级智能栅极驱动器深度解析 | 连载08:功能框图与时序分析

前言

在前五期连载中,我们从产品架构、引脚配置、规格参数、寄存器编程到应用实现,全面解析了DRV871x-Q1系列智能栅极驱动器。本期我们将深入探讨DRV871x-Q1的功能框图和时序特性,这是理解芯片内部工作机制的关键。

通过分析功能框图,我们能够清晰地了解各功能模块之间的关系和信号流向;通过时序分析,我们能够掌握芯片在不同工作状态下的动态特性。这些知识对于系统设计和故障排查都至关重要。

功能框图深度解析

整体架构

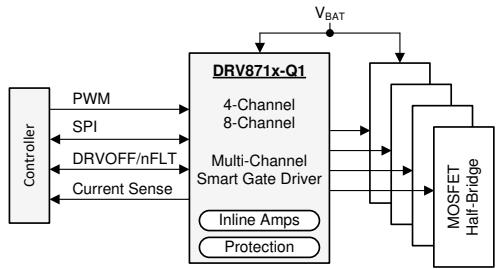

DRV871x-Q1的功能框图展示了其高度集成的系统架构:

DRV871x-Q1功能框图

从功能框图中,我们可以清晰地看到DRV871x-Q1的主要功能模块:

  1. 输入接口:PWM输入和SPI接口

  2. 控制逻辑:模式选择和输出映射

  3. 栅极驱动器:多个半桥驱动通道

  4. 电荷泵系统:提供栅极驱动电压

  5. 保护电路:多种故障监测和保护功能

  6. 电流检测放大器:宽共模电流检测

关键功能模块详解

1. 输入接口与控制逻辑

输入接口部分包括:

  • PWM输入引脚:IN1/EN1, IN2/PH1, IN3/EN2, IN4/PH2

  • SPI接口:SCLK, SDI, SDO, nSCS (S型号)

  • 模拟配置引脚:DRVIVE, MODE, GAIN, VDS (H型号)

控制逻辑根据PWM_MODE设置,将输入信号映射到相应的半桥驱动器:

PWM模式描述输入映射
模式0独立半桥每个输入控制一个半桥
模式1锁相半桥输入成对控制半桥
模式2H桥模式1IN1/IN2控制H桥1,IN3/IN4控制H桥2
模式3H桥模式2带死区时间的H桥控制

信号流分析:

PWM输入 → 输入滤波 → 模式解码 → 死区时间生成 → 驱动器控制
2. 电荷泵系统

电荷泵系统是DRV871x-Q1的核心技术之一,它通过三级电荷泵实现高效的电压提升:

电荷泵工作原理:

第一级:PVDD → CP1H/CP1L → 2×PVDD
第二级:2×PVDD → CP2H/CP2L → 3×PVDD
第三级:内部优化 → VCP输出

电荷泵控制逻辑:

  • 开关频率:500kHz (典型值)

  • 反馈控制:根据负载自动调整

  • 保护机制:欠压监测和过载保护

3. 栅极驱动器架构

每个半桥驱动器包含:

  • 高侧驱动器:连接到GHx引脚

  • 低侧驱动器:连接到GLx引脚

  • 源极检测:连接到SHx引脚

  • 智能控制逻辑:死区时间管理和保护

智能驱动特性:

  • 可调压摆率控制

  • 自适应传播延迟

  • 死区时间握手机制

  • 过流和栅极故障保护

4. 保护系统

保护系统监测多种故障条件:

电源监测:

  • PVDD欠压/过压

  • VCP欠压

  • DVDD欠压

MOSFET保护:

  • VDS过流监测

  • VGS栅极故障监测

  • 死区时间保护

热保护:

  • 热警告 (135°C)

  • 热关断 (150°C)

故障响应机制:

故障检测 → 故障分类 → 响应策略选择 → 执行保护动作 → 状态报告
5. 电流检测系统

电流检测系统包括两个宽共模电流检测放大器:

放大器特性:

  • 共模范围:-0.3V至PVDD+0.3V

  • 可调增益:10/20/40/80 V/V

  • 带宽:与增益相关,最高500kHz

  • 输出范围:0.2V至4.8V (AREF=5V)

信号路径:

分流电阻 → 差分输入 (SP/SN) → 增益级 → 输出缓冲 → SO引脚

时序特性深度分析

PWM输入时序

PWM输入时序决定了DRV871x-Q1对控制信号的响应特性:

关键时序参数:

参数描述最小值典型值最大值单位
tPLH传播延迟(低→高)-150250ns
tPHL传播延迟(高→低)-100200ns
tMIN最小脉宽500--ns
tDT死区时间100--ns

PWM输入时序图:

      ┌───┐     ┌───┐
IN1   │   │     │   │
      └───┘     └───┘
          ┌───┐     ┌───┐
IN2       │   │     │   │
          └───┘     └───┘
                ┌─────┐
GH    ────┐     │     │     ┌────
          │     │     │     │
          └─────┘     └─────┘
      ┌─────┐     ┌─────┐
GL    │     │     │     │     ┌────
      │     │     │     │     │
      └─────┘     └─────┘
      ←─tPLH─→←─tDT─→←─tPHL─→

死区时间生成机制:

DRV871x-Q1提供两种死区时间控制方式:

  1. 握手模式:通过监测MOSFET状态自动调整

  2. 固定模式:通过寄存器设置固定死区时间

握手模式工作原理:

1. 关闭导通中的MOSFET
2. 监测其VDS电压上升到阈值
3. 延迟固定时间(tDELAY)
4. 打开互补MOSFET

SPI通信时序

SPI接口的时序特性对于可靠的通信至关重要:

SPI时序参数:

参数描述最小值典型值最大值单位
fSCLK时钟频率--10MHz
tSU数据建立时间10--ns
tH数据保持时间10--ns
tCH时钟高电平时间40--ns
tCL时钟低电平时间40--ns
tCSS片选建立时间20--ns
tCSH片选保持时间20--ns

SPI写操作时序图:

nSCS  ┐                              ┌─
      │                              │
      └──────────────────────────────┘
           ┌───┐   ┌───┐   ┌───┐
SCLK  ─────┘   └───┘   └───┘   └─────
      ┌─────┬─────┬─────┬─────┬─────┐
SDI   │  0  │ A6  │ A5  │ ... │ D0  │
      └─────┴─────┴─────┴─────┴─────┘
      ←tCSS→←tSU→←tH→

SPI读操作时序图:

nSCS  ┐                              ┌─
      │                              │
      └──────────────────────────────┘
           ┌───┐   ┌───┐   ┌───┐
SCLK  ─────┘   └───┘   └───┘   └─────
      ┌─────┬─────┬─────┬─────┬─────┐
SDI   │  1  │ A6  │ A5  │ ... │ D0  │
      └─────┴─────┴─────┴─────┴─────┘
                  ┌─────┬─────┬─────┐
SDO   ────────────┤ S7  │ ... │ D0  │
                  └─────┴─────┴─────┘

保护响应时序

保护功能的时序特性决定了系统对故障的响应速度:

VDS过流保护时序:

参数描述范围单位
tDRIVE消隐时间1-32μs
tDEGLITCH去抖时间1-8μs
tRESPONSE总响应时间tDRIVE + tDEGLITCHμs

VDS保护时序图:

PWM   ┐            ┌─
      │            │
      └────────────┘
      ┌────────────┐
GH/GL │            │
      └────────────┘
                    ┌─
VDS   ─────────────┐│
                   ││
                   └┘
                    ┌─
FAULT ─────────────┘│
                    │
      ←─tDRIVE─→←tDEG→

热保护时序:

TEMP  ────┐
          │
          └───
           ┌───
TW    ─────┘
           ┌───
TS    ──────────┘
      ←─tTW─→←tTS→

其中:

  • tTW:热警告响应时间 (<100μs)

  • tTS:热关断响应时间 (<10μs)

典型特性曲线解析

电荷泵性能曲线

电荷泵性能曲线展示了VCP输出电压与PVDD和负载电流的关系:

VCP vs PVDD曲线:

  • 随PVDD增加,VCP线性增加

  • 斜率约为3(三倍电荷泵)

  • 高PVDD时效率略有下降

VCP vs 负载电流曲线:

  • 轻载时VCP接近理论值

  • 随负载增加,VCP略有下降

  • 25mA负载时仍保持良好调节

驱动电流特性

驱动电流特性展示了不同设置下的实际输出电流:

驱动电流vs设置值:

  • 设置值0-15对应50μA-62mA

  • 关系近似指数增长

  • 高温时电流略有降低

驱动电流vs温度:

  • 温度系数约为-0.1%/°C

  • -40°C时电流最大

  • +125°C时电流降低约15%

电流检测放大器特性

电流检测放大器的关键特性曲线:

CMRR vs 频率:

  • DC时CMRR最高(>100dB)

  • 随频率增加CMRR下降

  • 100kHz时CMRR约60dB

增益误差vs温度:

  • 25°C时误差最小(±1%)

  • 高温和低温时误差增大

  • 全温度范围内保持在±3%以内

时序应用案例分析

PWM死区时间优化

在实际应用中,死区时间的优化对效率和EMI都有重要影响:

死区时间过短的影响:

问题:可能导致直通电流
后果:效率降低,MOSFET发热
解决:增加死区时间或使用握手模式

死区时间过长的影响:

问题:体二极管导通时间延长
后果:效率降低,EMI增加
解决:减小死区时间或使用握手模式

握手模式优化案例:

// 配置握手模式死区时间
void config_deadtime_handshake(void) {
    // 读取当前配置
    uint8_t dt_config = spi_read(0x02);

    // 设置为握手模式
    dt_config &= ~0x30;  // 清除DT_MODE位
    dt_config |= 0x00;   // 设置为握手模式

    // 写回配置
    spi_write(0x02, dt_config);

    // 验证配置
    if ((spi_read(0x02) & 0x30) != 0x00) {
        error_handler(ERROR_CONFIG_FAILED);
    }
}

SPI通信优化

SPI通信的时序优化对于可靠性至关重要:

时序裕量计算:

建立时间裕量 = tSU_actual - tSU_min
保持时间裕量 = tH_actual - tH_min

例如:
fSCLK = 5MHz时,周期T = 200ns
假设50%占空比,tCH = tCL = 100ns
建立时间裕量 = 100ns - 10ns = 90ns ✓
保持时间裕量 = 100ns - 10ns = 90ns ✓

SPI通信可靠性优化:

// 优化SPI通信可靠性
void optimize_spi_communication(void) {
    // 降低SPI时钟频率
    spi_set_clock_frequency(5000000);  // 5MHz

    // 增加片选间隔时间
    spi_set_cs_delay(10);  // 10μs

    // 添加通信验证
    uint8_t test_value = 0xA5;
    spi_write(0x0F, test_value);  // 写入测试寄存器

    if (spi_read(0x0F) != test_value) {
        // 通信失败,进一步降低频率
        spi_set_clock_frequency(2500000);  // 2.5MHz
    }
}

保护响应时序优化

保护响应时序的优化需要平衡灵敏度和抗干扰性:

VDS保护参数优化:

// 根据应用优化VDS保护参数
void optimize_vds_protection(motor_type_t motor) {
    uint8_t vds_ctrl = 0;

    switch (motor) {
        case MOTOR_HIGH_INERTIA:
            // 大惯量电机,需要较长消隐时间
            vds_ctrl = (0x8 << 4) | (0x2 << 2) | 0x1;  // 500mV阈值,4μs去抖,自动重试
            break;

        case MOTOR_LOW_INERTIA:
            // 小惯量电机,可以使用较短消隐时间
            vds_ctrl = (0x6 << 4) | (0x1 << 2) | 0x1;  // 400mV阈值,2μs去抖,自动重试
            break;

        case MOTOR_HIGH_CURRENT:
            // 大电流电机,需要较高阈值
            vds_ctrl = (0xA << 4) | (0x2 << 2) | 0x1;  // 600mV阈值,4μs去抖,自动重试
            break;
    }

    // 应用配置
    for (int i = 0; i < 4; i++) {
        spi_write(0x20 + i, vds_ctrl);
    }
}

下期预告

敬请期待"连载09:电源设计与机械封装信息"!


本文为汽车级智能栅极驱动器深度解析连载系列第六篇,重点分析了功能框图和时序特性。通过理解芯片内部工作机制和时序关系,工程师能够更好地优化系统设计,提高可靠性和性能。

上一篇: 汽车级智能栅极驱动器深度解析 | 连载07:应用实现与PCB设计指南
下一篇: 汽车级智能栅极驱动器深度解析 | 连载09:电源设计与机械封装信息
