在现代工业和汽车电子的血管里，流淌的不是血液，而是数据。而承载这些数据流动的血管，就是 CAN 总线 (Controller Area Network)。

无论你是正在调试 STM32 的嵌入式工程师，还是试图破解爱车数据的极客，CAN 总线都是一道必须跨过的门槛。本文将带你从最底层的物理信号开始，一路向上，直到你能够亲手写出通信代码并解析出“发动机转速”。

第一部分：核心原理——两根线的艺术

1.1 为什么是 CAN？

在 CAN 诞生之前，汽车电子采用“点对点”布线。设备越多，线束越乱，重量越重。CAN 的出现将所有设备挂在两根线上（CAN_H 和 CAN_L），实现了广播式通信。

1.2 物理层：差分信号的抗扰魔法

CAN 能够适应恶劣的电磁环境（如引擎室），核心在于差分信号。它不看电压绝对值，只看电压差。

隐性 (Recessive, 逻辑 1): CAN_H ≈ 2.5V, CAN_L ≈ 2.5V。电压差 ≈ 0V。
显性 (Dominant, 逻辑 0): CAN_H ≈ 3.5V, CAN_L ≈ 1.5V。电压差 ≈ 2V。

关键点： 只要有节点发“显性0”，总线就是0。只有所有人都发“隐性1”，总线才是1。“0”具有压倒性优势。

1.3 仲裁机制：谁先说话？

CAN 没有主从之分。当两个节点同时发送数据时，利用“线与”机制进行无损仲裁：

节点 A 发送 ID 0x123 (二进制 001...)
节点 B 发送 ID 0x125 (二进制 001...)
在前几位大家都一样，但在某一位，A 发送 0，B 发送 1。
由于 0 是显性，总线呈现为 0。
B 节点检测到冲突（自己发 1 却读回 0），主动退出，转为接收。
A 节点胜出，继续发送，数据不受任何影响。

结论：ID 越小，优先级越高。

第二部分：硬件选型——工欲善其事

要玩转 CAN，你需要了解两个核心概念：CAN 控制器 (Controller) 和 CAN 收发器 (Transceiver)。

2.1 芯片选型指南

大多数现代 MCU（如 STM32）内部集成了 CAN 控制器（处理协议逻辑），但无法直接连接物理总线，必须搭配外部收发器（处理电压转换）。

角色	推荐芯片/型号	适用场景	备注
收发器 (5V)	TJA1050	经典工业/老式汽车	仅支持 5V 逻辑，STM32 使用需注意电平匹配。
收发器 (3.3V)	SN65HVD230	STM32 / ESP32 开发	3.3V 供电，完美兼容现代 MCU，体积小。
收发器 (车规)	TCAN1042	汽车电子产品	TI 出品，抗干扰强，带保护功能。
控制器 (外挂)	MCP2515	Arduino / Raspberry Pi	SPI 接口转 CAN。如果主控没 CAN 外设，必选此方案。

2.2 调试工具：CAN 分析仪

你需要一双“眼睛”来看到总线上的数据：

入门级 (50-100元)： USB-CAN (基于 STM32)。通常配合上位机软件（如 CandleLight 或厂商自带软件），适合简单的收发调试。
进阶级 (1000元+)： PCAN-USB (Peak System)。行业标准入门款，驱动极其稳定，支持 Linux/Windows，兼容大部分开源软件。
专业级 (1万元+)： Vector CANoe/CANalyzer。汽车行业的绝对霸主，功能极其强大，但价格昂贵。

第三部分：实战代码——让芯片说话

3.1 场景 A：STM32 (HAL 库)

STM32 是工业界最常用的 MCU。以下基于 STM32F1/F4 系列。

初始化配置 (CubeMX):

开启 CAN1。
Prescaler/Time Quanta：配置波特率（如 500kbps）。
注意： 两个 Time Quanta 之和加 1 再乘以 Prescaler 需等于总线时钟频率。

发送代码片段：

CAN_TxHeaderTypeDef TxHeader;
uint8_t TxData[8] = {0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08};
uint32_t TxMailbox;

// 配置帧头
TxHeader.StdId = 0x123;         // 标准 ID
TxHeader.RTR = CAN_RTR_DATA;    // 数据帧
TxHeader.IDE = CAN_ID_STD;      // 标准格式
TxHeader.DLC = 8;               // 数据长度 8 字节
TxHeader.TransmitGlobalTime = DISABLE;

// 发送数据
if (HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox) != HAL_OK) {
    // 发送失败处理
    Error_Handler();
}

接收过滤器配置 (关键)：

如果不配置过滤器，STM32 默认拒绝所有消息！

CAN_FilterTypeDef sFilterConfig;

sFilterConfig.FilterBank = 0;
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 掩码模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
sFilterConfig.FilterIdHigh = 0x0000;
sFilterConfig.FilterIdLow = 0x0000;
sFilterConfig.FilterMaskIdHigh = 0x0000; // 掩码全0表示接收所有ID
sFilterConfig.FilterMaskIdLow = 0x0000;
sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
sFilterConfig.FilterActivation = ENABLE;

HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig);
HAL_CAN_Start(&hcan1); // 别忘了启动 CAN

3.2 场景 B：Arduino + MCP2515

对于 Maker 来说，这是最简单的方案。使用 mcp_can 库。

接线：

Arduino D10 -> MCP2515 CS
Arduino D11 -> MCP2515 MOSI
Arduino D12 -> MCP2515 MISO
Arduino D13 -> MCP2515 SCK

代码片段：

C++

#include <mcp_can.h>
#include <SPI.h>

MCP_CAN CAN0(10); // CS 引脚为 10

void setup() {
  Serial.begin(115200);
  // 初始化 CAN: 500kbps, 8MHz 晶振
  if(CAN0.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) == CAN_OK)
    Serial.println("CAN Init Successfully!");
  else
    Serial.println("CAN Init Failed");

  CAN0.setMode(MCP_NORMAL);
}

void loop() {
  byte data[8] = {0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07};
  // 发送 ID 0x100, 标准帧, 8 字节
  byte sndStat = CAN0.sendMsgBuf(0x100, 0, 8, data);

  if(sndStat == CAN_OK) Serial.println("Message Sent");
  delay(100);
}

第四部分：数据解析——破解 DBC 文件

你成功接收到了一串 Hex 数据：ID: 0x1F4 Data: 05 20 ...。这代表什么？是车速？还是空调温度？

这时候就需要 DBC (DataBase CAN) 文件。它是描述 CAN 数据的“字典”。

4.1 DBC 文件结构

DBC 是文本文件，包含以下核心信息：

BO_ (Message): 消息定义。
- 格式：BO_ [ID] [Name]: [Length] [Sender]
- 例：BO_ 500 EngineData: 8 ECU (ID 500是引擎数据，长度8字节，由ECU发送)
SG_ (Signal): 信号定义（具体的物理参数）。

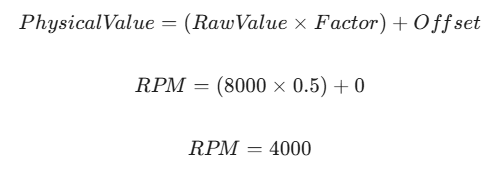

- 格式：SG_ [Name] : [StartBit]|[Length]@[Endianness][Signed] ([Factor],[Offset]) [Min]|[Max] "[Unit]"
