一、环路设计目标
电源环路的设计目标为具有高环路带宽,以实现快速瞬态响应,同时保持足够的稳定性裕度,关键目标如下:
- 环路带宽 (
):高环路带宽通常有利于快速瞬态响应,但实际上受到开关频率 (
) 的限制,通常最大带宽设置为
的
或
;
- 相位裕度:通常需要大于 45° 的相位裕度,建议大于 60° 的相位裕度;
- 增益裕度:增益裕度定义为环路相位为 -180° 时的增益衰减,至少应为 8 dB 至 10 dB;
- 开关噪声衰减裕度:对于电流模式控制开关电源,重要的是衰减反馈环路中的开关噪声,以最大程度地减少开关节点波形的抖动。实际上,在
处,衰减大于 8 dB 是理想的
二、电流模式控制小信号模型
开关电源控制模式有电压模式、电流模式、恒定导通时间(COT)模式。

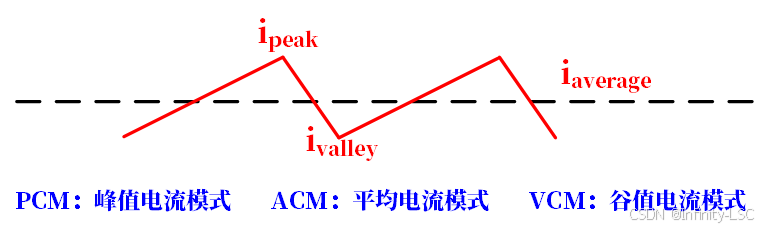

一般 DC 稳压器采用电流模式控制架构,以实现高性能和高可靠性,下图是常见的电流控制模式。

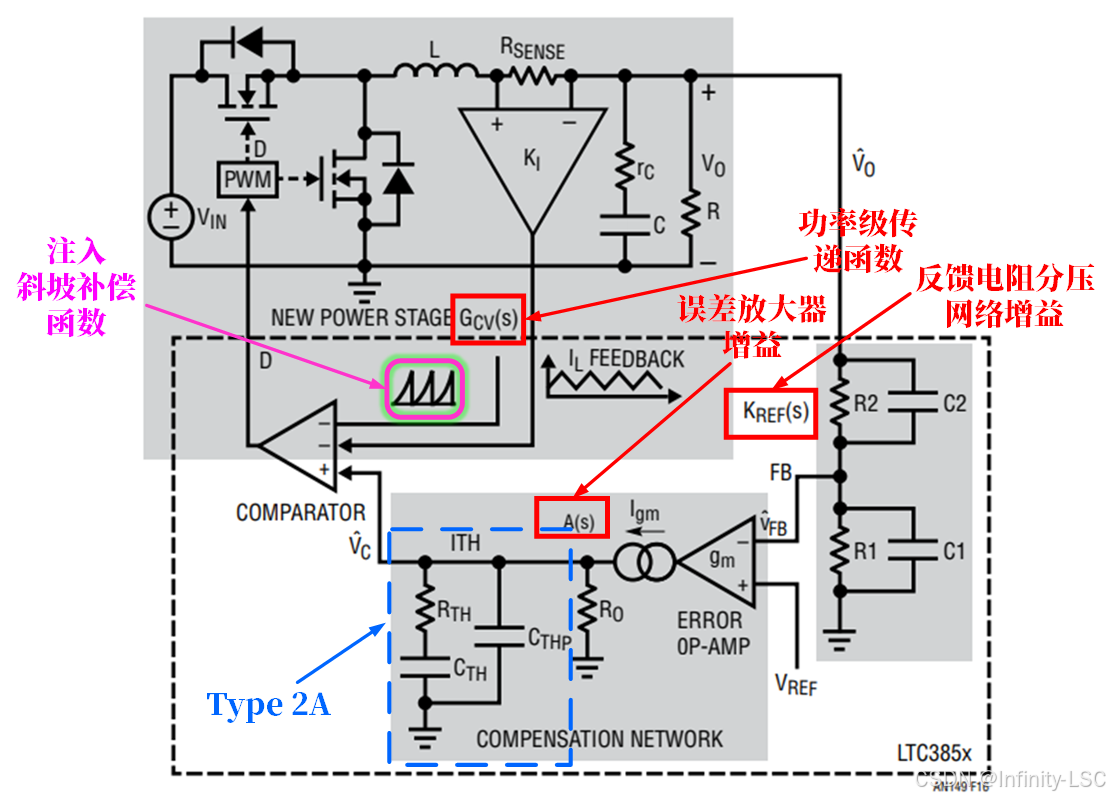

采用峰值电流模式的降压转换器基本反馈环路框图如下图所示,该转换器具有内部电流环路、外部电压调节环路和 引脚上的 Type 2A 补偿网络。

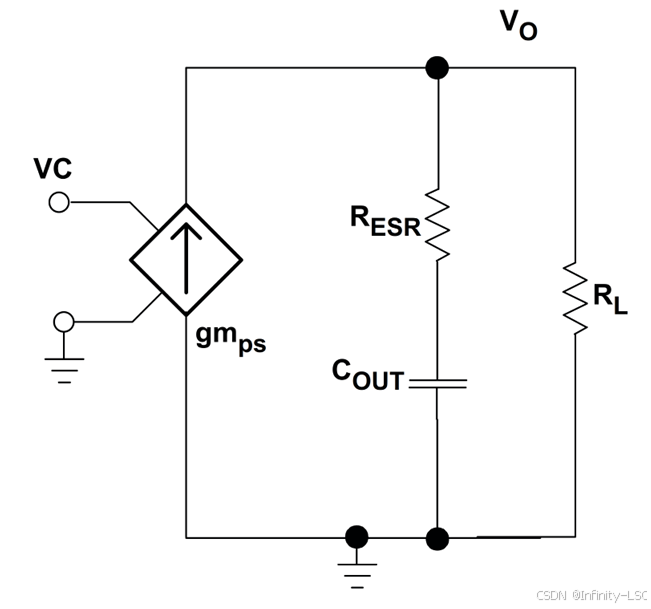

采用小信号建模法,可以将 Buck 电路的功率级等效为电感作为电流源的控制回路(电压控制电流源),它为输出电容和负载提供电流,如下图所示,其中 表示输出电容的
:
三、补偿网络

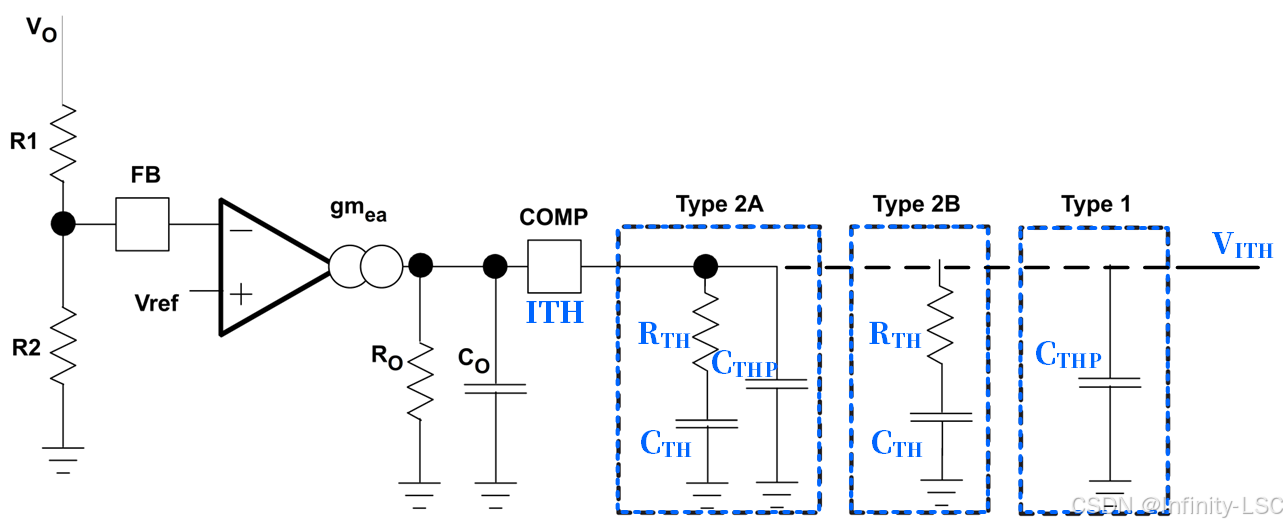

常见的补偿网络为 Type 1、Type 2B、Type 2A,如下图所示
为了设计和优化补偿网络,首先需要了解每个补偿 R 或 C 值对环路增益和负载瞬态响应的影响。上图包括一
