电路设计-设计稳定的COT转换器以实现所需的负载和线路调节

概述
本应用笔记讨论了稳定性与为MPS的恒定导通时间（COT）控制添加到反馈引脚的斜坡之间的关系。 它还描述了斜坡如何影响负载和线路调节，并讨论了优化稳定性和负载以及线路调节的斜坡设计。
基于FB斜坡补偿获得所需的负载和线路调整率

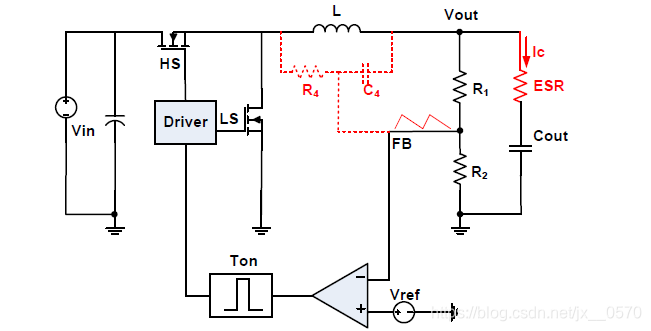

COT控制无需传统的复杂回路设计即可运行，并且具有快速的瞬态响应。 为了实现稳定性，请在FB引脚上增加一个具有适当向下倾斜的斜坡； FB斜坡来自输出电容器的ESR或图1中虚线所示的外部RC补偿。斜坡提供了FB平均值与VREF之间的不等式值，并随输入线的变化而变化 或加载。 斜坡必须足够大以消除抖动，即使在次谐波水平也是如此，尽管不能太大以至于负载和线路调节性能会下降。

本应用笔记描述了FB斜坡如何影响负载和线路，并提供了最佳斜坡设计的解决方案。

介绍
COT控制简介
与传统的电压或电流模式控制不同，COT控制提供了一种消除补偿环路的方法。每当FB低于VREF时，COT控制消除了误差放大器，并产生具有固定ON时间的PWM信号。如果在VFB <VREF是单调的或与电感器纹波同相的时间内，则系统可以基于ton设置以固定频率工作。一种简单且流行的感应电感器电流的方法是使用具有适当ESR值的输出电容器，以使ESR×ΔIL（电感器电流纹波）主导VOUT纹波，然后通过反馈电阻器将其传输至FB。当VOUT下降时，FB立即以固定的导通时间导通，而当VFB> VREF时，FB保持截止状态，这种控制产生了
