计算机图形学----图形渲染流水线

最新推荐文章于 2024-02-09 21:58:26 发布
原创 最新推荐文章于 2024-02-09 21:58:26 发布 · 652 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#图形学

本文详细介绍了图形渲染管线的工作流程，包括应用阶段的场景设置和数据准备，几何阶段的顶点处理和屏幕映射，光栅化阶段的三角形遍历，以及逐片元操作中的颜色混合和深度测试等关键步骤。通过对渲染管线的理解，有助于深入掌握图形学和游戏开发中的核心技术。
部署运行你感兴趣的模型镜像

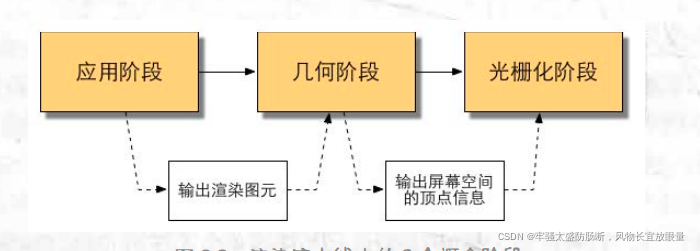

渲染管线流程划分

  1. 应用阶段 ：粗粒度提出，进行渲染设置，准备基本数据，输出到几何阶段
  2. 几何阶段：顶点着色器，曲面细分，几何着色器，顶点裁剪，屏幕映射
  3. 光栅化阶段: 三角形(点/线)设置，三角形(点/线)遍历，片段着色器
  4. 逐片元操作: 裁剪测试，透明度测试，深度测试，模板测试，混合
  5. 后处理

在这里插入图片描述

应用阶段(CPU)： 准备基本场景数据–加速算法/粗粒度剔除–设置渲染状态/准备渲染参数–调用DrawCall输出渲染图元到显存
几何阶段(GPU)：顶点着色-可选顶点处理–投影–裁剪–屏幕映射
光栅化(GPU)： 三角形设置–三角形遍历
逐片元操作(GPU): 像素着色–颜色混合–目标缓冲区
