FPGA实战-管脚分配相关及设置

根据FPGA的封装不同，不同型号的FPGA的引脚多少和定义都有所区别，那么在工程中，管脚应该如何配置呢？不用的管脚又该如何设置呢？下面来总结一下。

FPGA的管脚一般分为两大类：专用管脚（占比20%-30%）和用户自定义管脚（占比70%-80%）

根据功能分为时钟，配置，普通IO，电源四种管脚。以下图为例（黑金AX301，EP4CE17C8）

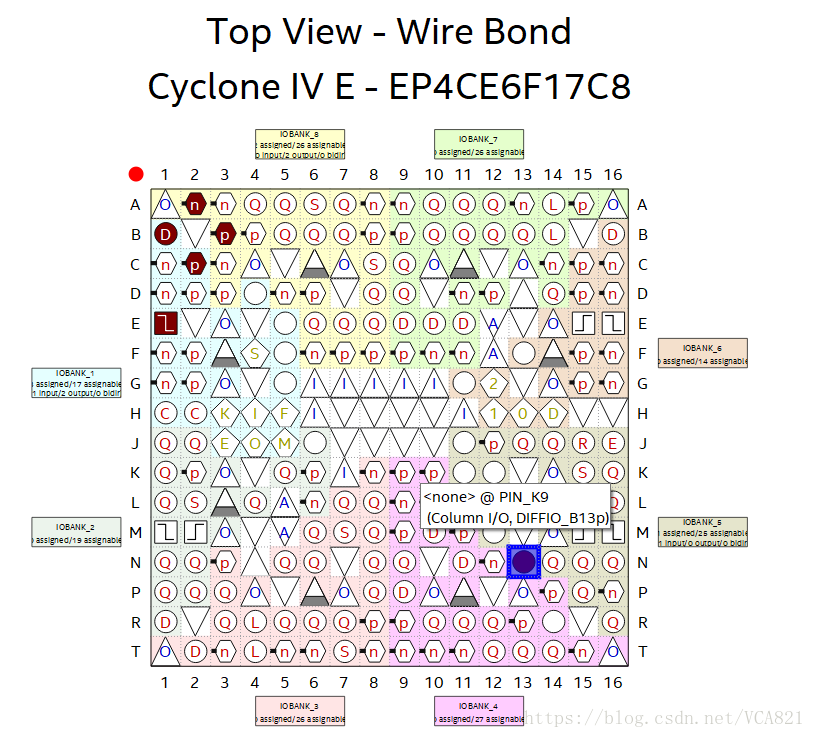

不同颜色代表不同bank，三角形为电源管脚（正三角为VCC，倒三角为GND，三角中为O则是IO电源管脚，为I则为内核电源），圆形标记的管脚为普通IO管脚，可以随意使用，正方形且内部有时钟信号的为全局时钟管脚，五边形管脚为配置管脚。

 管脚设置

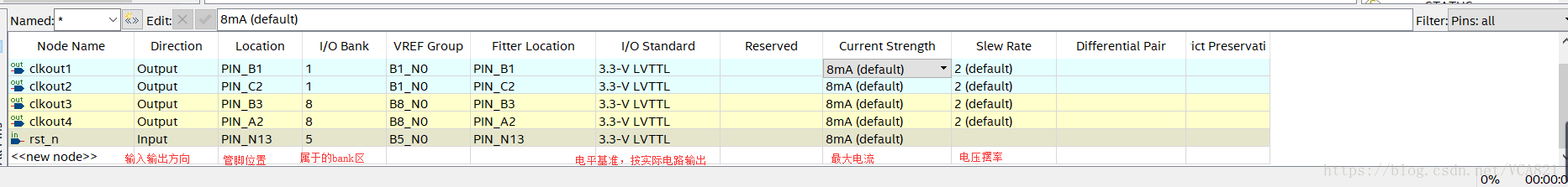

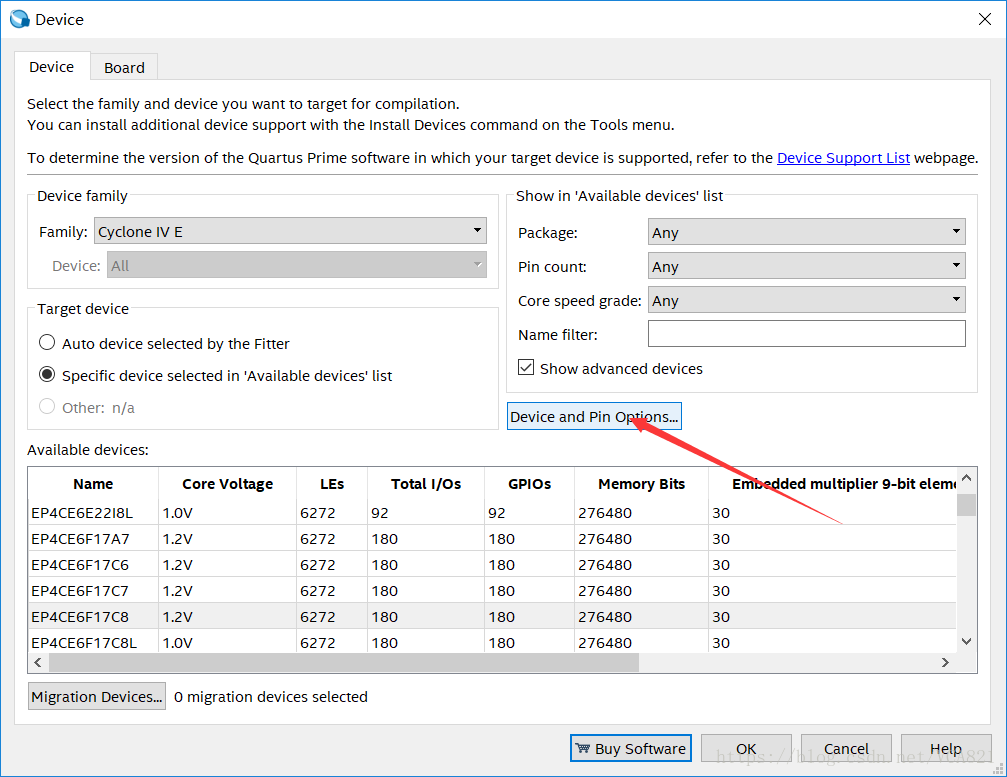

点进去后“Device and Pin Options”在“Unused Pins”选项中"Reserve unused pins",设置为“"As input tri-stated"，这里是把没有使用的管脚做为三态输入。

在“Voltage”选项，将“Default I/O standard:”设置为“3.3-V LVTTL”，这个设置是和 FPGA 硬件设计的 bank 电压有关，大部分开发板的 IO BNAK 电压为 3.3V，所以设置为“3.3-V LVTTL”。输出电压和设置没有关系，如果 BANK 电压是 3.3V，你这里设置 2.5V，也不会改变 IO 输出的电压幅度。这里设置完成以后 IO 的默认电压为“3.3-V LVTTL”，我们也可以根据需要为每个 IO 分配不一样的 IO 电平标准。

多用途管脚设置。在选项“Dual-Purpose Pins”中设置多用途 IO，全部做为普通 IO。这些多用途管脚，在 FPGA 配置阶段有特殊用途，配置完成后可以做为普通 IO。
