SI3499DV-T1-GE3-VB一款P—Channel沟道SOT23-6的MOSFET晶体管参数介绍与应用说明

**产品简介:**

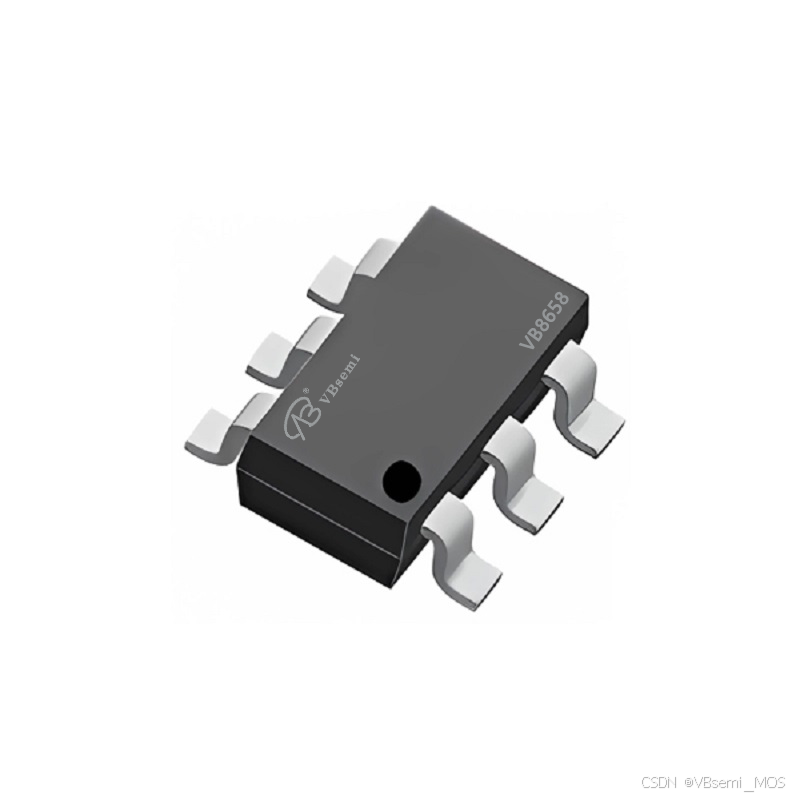

SI3499DV-T1-GE3-VB是VBsemi品牌的P沟道场效应晶体管,具有单个P沟道。该晶体管适用于中等电压、高电流的电子应用,采用SOT23-6封装,体积小巧,适合于小型电路板应用。具有-60V的漏极-源极电压承受能力和-6.5A的漏极电流承受能力。在栅极-源极电压为10V时,其导通电阻(RDS(ON))为50mΩ,阈值电压(Vth)为-1V至-3V之间。

**详细参数说明:**
- 电压承受能力:-60V
- 漏极电流承受能力:-6.5A
- 导通电阻(RDS(ON)):
  - VGS=10V时:50mΩ
  - VGS=20V时:50mΩ
- 阈值电压(Vth):-1V至-3V
- 封装类型:SOT23-6
- 品牌:VBsemi

**适用领域和模块示例:**
1. **电源开关:** SI3499DV-T1-GE3-VB可用于电源开关电路中,实现对高电压和高电流的快速开关控制,例如DC-DC转换器、电源逆变器等。

2. **电机驱动:** 在工业和汽车电子领域,SI3499DV-T1-GE3-VB可用于电机驱动电路中,实现对电机的精确控制,例如电机控制模块、电机驱动器等。

3. **电池管理:** 在电池管理系统中,SI3499DV-T1-GE3-VB可用于充放电控制、电池保护等功能,保障电池的安全运行,例如电池管理模块、电池保护板等。

4. **LED驱动:** 在照明领域,SI3499DV-T1-GE3-VB可用于LED驱动电路中,实现对LED的高效控制和调节,例如LED驱动模块、LED驱动器等。

通过以上示例,可以看出SI3499DV-T1-GE3-VB晶体管在电源开关、电机驱动、电池管理和LED驱动等领域都具有广泛的应用前景,能够提高系统的性能和可靠性。
