PMN40LN-VB一款N—Channel沟道SOT23-6的MOSFET晶体管参数介绍与应用说明

### 产品简介

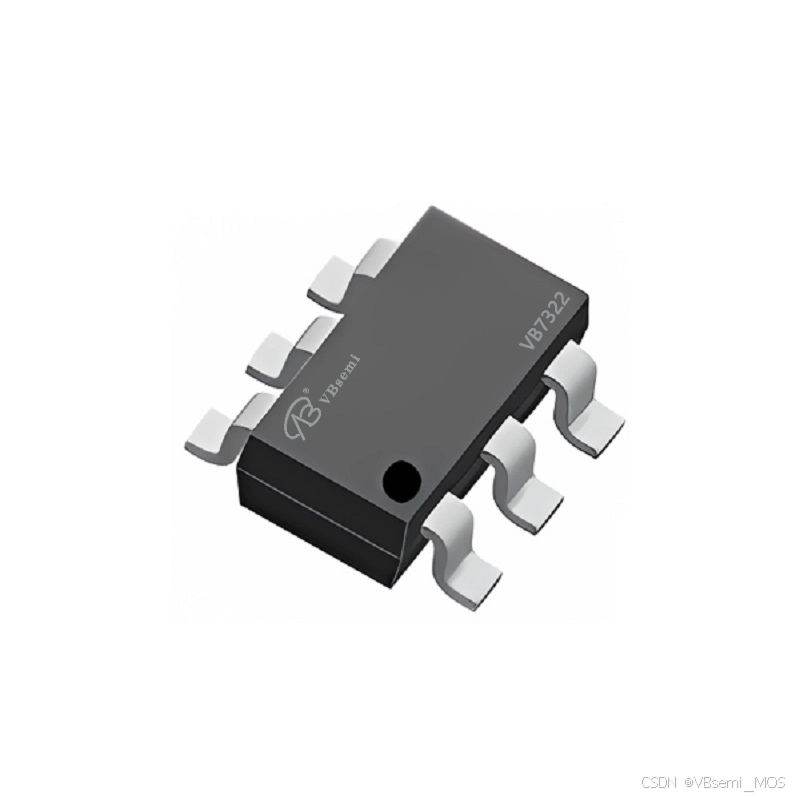

PMN40LN-VB是VBsemi品牌的N-Channel沟道MOSFET,具有30V的漏极-源极电压承受能力,最大漏极电流为6A。其特点包括低导通电阻(RDS(ON))和1.2V的阈值电压(Vth),适用于低电压、中等电流的应用场景。封装采用SOT23-6,适用于小型电子设备和电路板的应用。

### 详细参数说明
- **N-Channel沟道**: 表明器件为N沟道MOSFET,适用于低压、中等电流的应用。
- **漏极-源极电压(VDS)**: 30V,表示器件可承受的最大工作电压。
- **漏极电流(ID)**: 最大6A,表示器件在导通状态下能够通过的最大电流。
- **导通电阻(RDS(ON))**: 在VGS=10V时为30mΩ,在VGS=20V时为30mΩ,说明了器件在导通状态下的电阻特性。
- **阈值电压(Vth)**: 1.2V,指示了器件开始导通的门极电压。
- **封装**: SOT23-6,适用于小型电子设备和电路板的应用,具有良好的集成性和焊接性能。

### 应用领域和模块示例
1. **移动设备**: PMN40LN-VB可用于智能手机、平板电脑等移动设备中的电源管理模块,实现电池与设备之间的高效能量转换。
2. **小型电子产品**: 适用于便携式音频设备、数码相机等小型电子产品中的功率开关控制。
3. **电源转换器**: 在低功率电源转换器中,如USB充电器、小型电源适配器等,用作开关管以提供稳定的输出电压。
4. **医疗设备**: 在医疗设备中的电池管理、电源控制等方面的应用,确保设备的稳定性和可靠性。

以上示例说明了PMN40LN-VB在移动设备、小型电子产品、电源转换器和医疗设备等领域的广泛应用,其低电压、中等电流特性使其成为小型电子设备中的理想选择,提供高效、稳定的功率开关控制。
