本文介绍了VBsemi品牌的PMN50XP-VB型号的P沟道功率MOSFET，详细阐述了其特性如高电压、大电流和低开启电阻，适用于DC/DC转换器、电机驱动、逆变器和开关电源等多种应用领域。

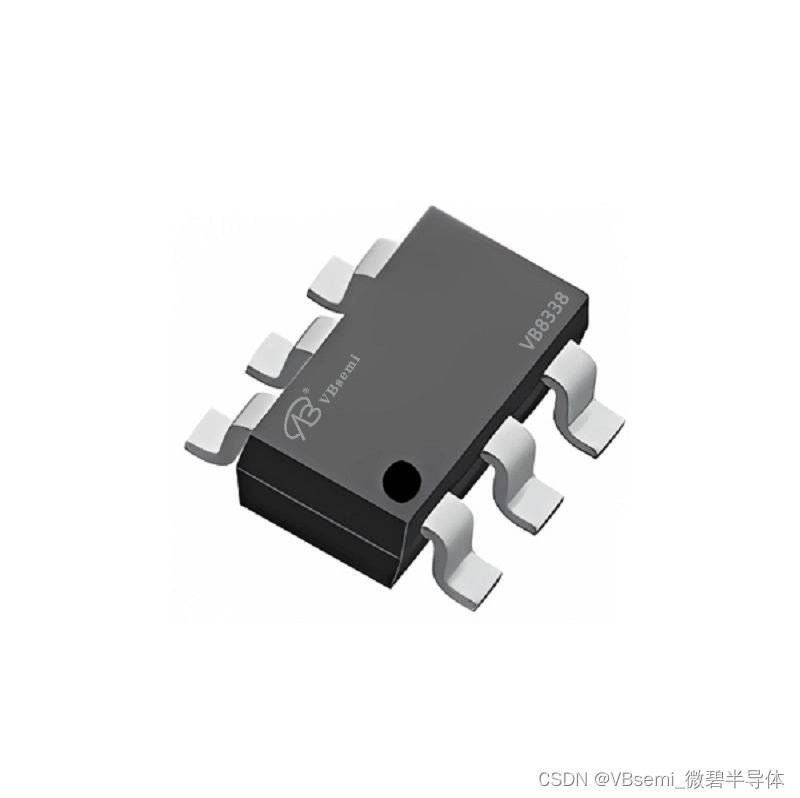

型号： PMN50XP-VB
丝印： VB8338
品牌： VBsemi

详细参数说明：
- 沟道类型：P沟道
- 工作电压：-30V
- 工作电流：-4.8A
- 开启电阻：RDS(ON) = 49mΩ @ 10V, 54mΩ @ 4.5V
- 门极电压范围：20Vgs (±V)
- 阈值电压范围：-1~-3Vth(V)
- 封装类型：SOT23-6

应用简介：
该型号的PMN50XP-VB P沟道功率 MOSFET适用于各种领域的电路和模块设计，可以应用于需要高性能功率开关和电源控制的应用中。

该器件的特性包括工作电压高，电流能力大，开启电阻低等，使其适用于以下领域模块：

1. DC/DC转换器：用于电源管理系统，提供高效率的电力转换；
2. 电机驱动：用于控制电机速度和方向的模块，可以应用于工业自动化、家电等领域；
3. 逆变器：用于将直流电转换为交流电的模块，广泛应用于太阳能发电、电动车、UPS等领域；
4. 开关电源：用于稳定输出电压和电流的电源模块，适用于计算机、通信设备等领域。
