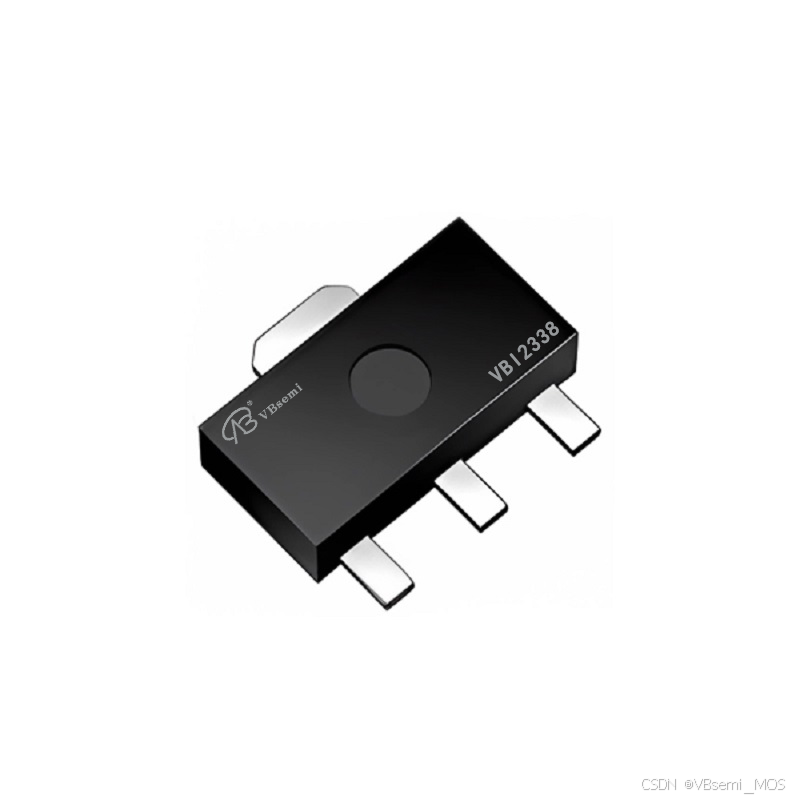

J207-VB一种P—Channel沟道SOT89-3封装MOS管

产品简介：
J207-VB 是 VBsemi 公司推出的 P-Channel 沟道场效应晶体管，具有-30V的漏极-源极电压承受能力和-5.8A的漏极电流。该器件采用 SOT89-3 封装。J207-VB 在低压功率控制电路中具有优异的性能，适用于各种电子设备的设计。

详细参数说明：
- 沟道类型：P-Channel
- 最大漏极-源极电压：-30V
- 最大漏极电流：-5.8A
- 静态漏极-源极电阻 (RDS(ON))：50mΩ（在VGS=10V，VGS=20V时）
- 阈值电压 (Vth)：-0.6V 至 -2V

应用领域和模块示例：

1. 低功率电源管理模块：J207-VB 适用于各种低功率电源管理模块，如移动设备充电管理、电池保护电路等。其特性使其在这些应用中能够提供高效率和可靠性。

2. 信号开关：在各种信号开关电路中，J207-VB 可以作为信号开关器件使用。其低漏极电阻和低阈值电压可以确保在低功率条件下提供稳定的信号开关功能。

3. 便携式电子设备：J207-VB 可以应用于便携式电子设备，如智能手机、平板电脑等的电源管理和信号控制电路中，以实现高效率和长续航时间。

4. 电池保护电路：在电池保护电路中，J207-VB 可以作为过充、过放保护器件使用。其性能能够确保电池在充放电过程中安全可靠。

通过以上示例，可以看出 J207-VB 在各种低功率电子设备和电路中都具有广泛的应用潜力，为设计者提供了灵活可靠的解决方案。
