2SJ554-VB一款P-Channel沟道TO3P的MOSFET晶体管参数介绍与应用说明

### 一、2SJ554-VB 产品简介

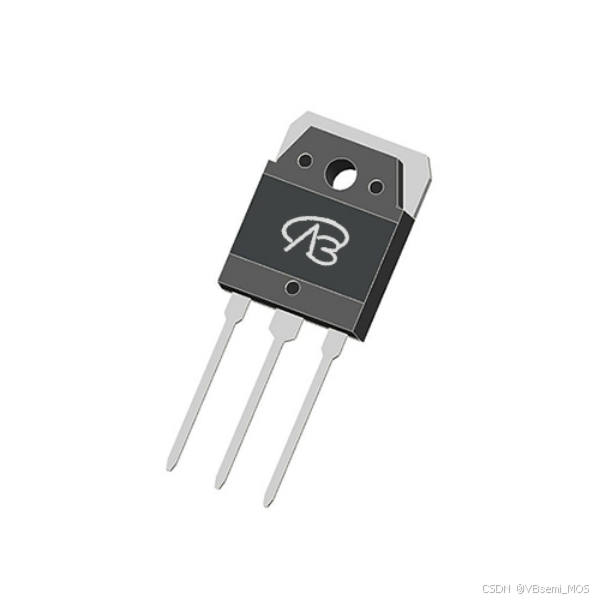

2SJ554-VB 是一款由 VBsemi 生产的单一 P-沟道 MOSFET，采用先进的 Trench 技术制造。该器件封装在 TO3P 外壳中，具有良好的散热性能和较低的导通电阻，适用于高功率应用。

### 二、2SJ554-VB 详细参数说明

- **封装类型**：TO3P
- **配置**：单一 P-沟道
- **漏源电压 (VDS)**：-60V
- **栅源电压 (VGS)**：±20V
- **阈值电压 (Vth)**：-1.7V
- **导通电阻 (RDS(ON))**：
  - 20mΩ @ VGS=4.5V
  - 16mΩ @ VGS=10V
- **漏极电流 (ID)**：-53A
- **技术**：Trench

### 三、应用领域和模块示例

2SJ554-VB 适用于高功率应用场景，例如：

1. **电源开关模块**：
   由于其较低的导通电阻和高漏极电流能力，2SJ554-VB 可以用于各种电源开关模块，如高功率电源适配器、工业电源等，提供稳定的高功率电源转换和管理。

2. **电机驱动器**：
   在电机驱动器中，2SJ554-VB 可以用于高功率电机的驱动和控制电路，提供高效的功率控制和稳定的电源供应。

3. **电动车充电器**：
   在电动车充电器中，2SJ554-VB 可以用于功率开关，实现电动车电池的快速充电和高效能量转换。

4. **电力供应模块**：
   在电力供应模块中，2SJ554-VB 可以用于高功率电路的控制和管理，如电力输配设备等。

通过上述应用实例，可以看出 2SJ554-VB 在高功率、高效能量转换和稳定性要求较高的领域和模块中具有重要的应用价值。
