051N03MS-VB一款N-Channel沟道SOP8的MOSFET晶体管参数介绍与应用说明

以下是关于VBsemi的MOSFET产品051N03MS-VB的详细信息：

1. 产品简介：

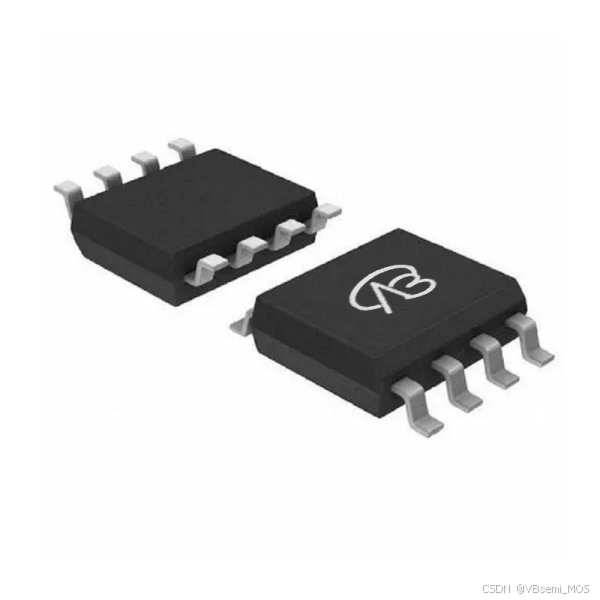

   - 型号：051N03MS-VB
   - 封装：SOP8
   - 构造：单N沟道
   - 额定漏极-源极电压（VDS）：30V
   - 额定栅极-源极电压（VGS）：20V（±）
   - 阈值电压（Vth）：1.7V
   - 静态漏极-源极电阻（RDS(ON)）：在VGS=4.5V时为5mΩ，在VGS=10V时为4mΩ
   - 连续漏极电流（ID）：18A
   - 工艺：沟槽

2. 参数说明：
   - VDS：30V是该MOSFET的最大漏极-源极电压，超过这个电压可能导致器件损坏。
   - VGS：20V（±）是该MOSFET的最大栅极-源极电压范围，超过这个范围可能导致器件损坏。
   - Vth：1.7V是该MOSFET的阈值电压，即当栅极电压高于1.7V时，MOSFET开始导通。
   - RDS(ON)：在VGS=4.5V时为5mΩ，在VGS=10V时为4mΩ，这表示在不同栅极电压下，MOSFET的静态漏极-源极电阻不同。
   - ID：18A是该MOSFET的最大连续漏极电流，超过这个电流可能导致器件过热损坏。

3. 应用领域和模块示例：
   - 电源管理模块：由于051N03MS-VB具有较低的漏极-源极电阻和较高的漏极电流能力，适用于高性能电源管理模块，如笔记本电脑和工业电源。
   - 汽车电子系统：可用于汽车电子系统中的DC-DC转换器和电池管理系统，由于其高电流能力和低导通电阻。
   - 工业控制模块：由于其高电压和电流能力，适用于工业控制系统中的开关控制器和逆变器。

请注意，以上示例仅用于说明该MOSFET可能的应用领域和模块，实际应用需根据具体设计要求进行评估。
