【CSD17579Q3A-VB】与【FDD3672-VB】MOS管参数与应用领域对比

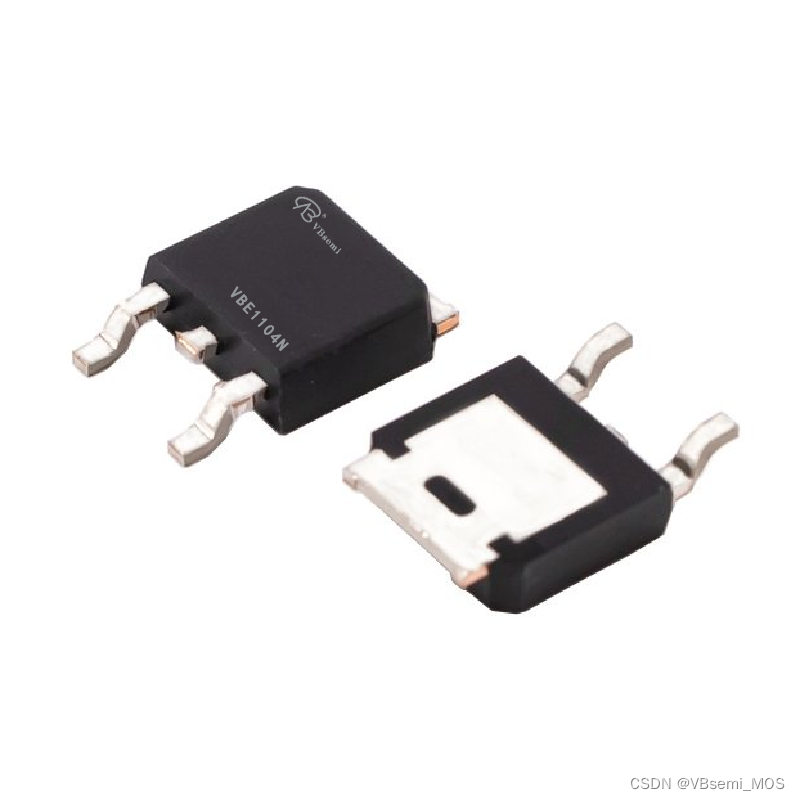

**FDD3672-VB**
- 丝印：VBE1104N
- 品牌：VBsemi
- 参数：
  - N沟道, 100V, 40A
  - RDS(ON) 30mΩ@10V, 31mΩ@4.5V
  - 20Vgs(±V)
  - 1.8Vth(V)
- 封装：TO252

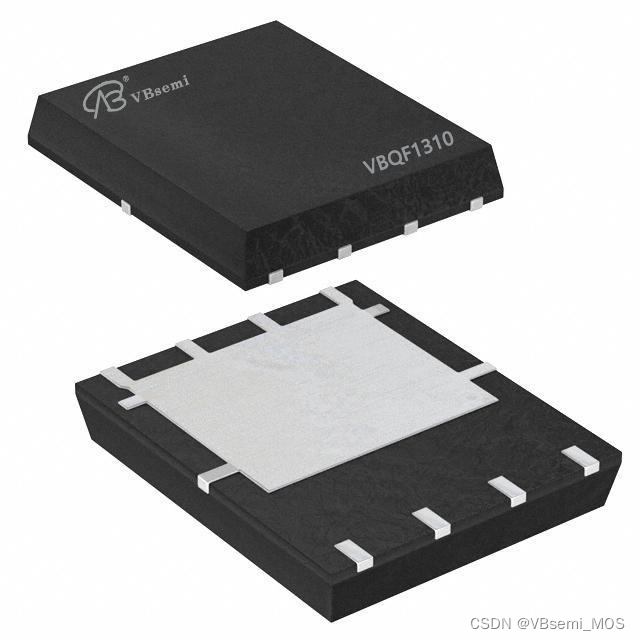

**CSD17579Q3A-VB**
- 丝印：VBQF1310
- 品牌：VBsemi
- 参数：
  - N沟道, 30V, 40A
  - RDS(ON) 11mΩ@10V, 16mΩ@4.5V
  - 20Vgs(±V)
  - 2.3Vth(V)
- 封装：DFN8(3X3)

**产品中文详细参数介绍与应用简介：**

**FDD3672-VB:**
FDD3672-VB是一款N沟道MOS管，适用于最大100V的电压下工作。其最大电流为40A，RDS(ON)在10V时为30mΩ，在4.5V时为31mΩ。门源阈值电压为1.8V，采用TO252封装。该器件特别适用于高压负载开关和功率放大器等应用场景。

**CSD17579Q3A-VB:**
CSD17579Q3A-VB同样是一款N沟道MOS管，工作电压为30V，最大电流为40A。其RDS(ON)在10V时为11mΩ，4.5V时为16mΩ，表现出较低的导通电阻。门源阈值电压为2.3V，采用DFN8(3X3)封装。该器件适用于中等电压负载开关和电源管理等应用领域。

**差异性与优劣性比较：**

1. **工作电压和电流：**
   - FDD3672-VB适用于最大100V的电压，最大电流为40A。
   - CSD17579Q3A-VB适用于最大30V的电压，最大电流同样为40A。

2. **导通电阻：**
   - FDD3672-VB的RDS(ON)相对较高，在10V时为30mΩ。
   - CSD17579Q3A-VB在10V时的RDS(ON)较低，为11mΩ，表现出更好的导通性能。

3. **封装类型：**
   - 两者采用不同的封装类型，FDD3672-VB采用TO252，而CSD17579Q3A-VB采用DFN8(3X3)。选择应根据实际应用场景的空间和散热需求。

4. **应用环境：**
   - FDD3672-VB适用于高压负载开关和功率放大器等高功率应用。
   - CSD17579Q3A-VB适用于中等电压负载开关和电源管理，适用范围更广。

5. **门源阈值电压：**
   - 两者的门源阈值电压相差较大，分别为1.8V和2.3V，对于驱动电路设计影响较大。

综上所述，选择合适的器件应基于具体的应用需求。FDD3672-VB适用于高压负载开关和功率放大器等高功率场景，而CSD17579Q3A-VB适用于中等电压负载开关和电源管理等应用。
