快充头为何能又小又冲得快？--揭秘PD技术演进与MOS管选型关键

谁还没经历过出门在外手机电量告急的焦虑？当曾经笨重如砖块的充电头，如今能轻松塞进牛仔裤口袋；当笔记本电脑也能靠一根Type-C线随时补电——这些改变，都离不开PD快充技术（USB Power Delivery）的加持。

作为USB-IF组织制定的全球主流快充规范，PD协议不只是统一了混乱的接口标准，更彻底重塑了整个电源行业的格局。今天我们就来好好聊聊PD快充的发展趋势，再从硬件设计的角度，聊聊核心元器件MOS管该怎么选才靠谱。

一、从“百家争鸣”到“一统江湖”，PD快充的崛起之路

回溯快充行业的发展，其实经历过一段“诸侯割据”的混乱时期。那会儿OPPO的VOOC闪充、高通的QuickCharge 2.0、联发科的PumpExpress Plus各有各的一套标准，用户换个设备就得换个充电器，特别麻烦。

直到USB-C接口慢慢普及，PD快充凭借着超强的兼容性和开放性，很快就站稳了脚跟，成了各类电子设备的标配。现在不管是智能手机、平板电脑、笔记本，还是多口充电器、移动电源、车载充电器，甚至是便携式储能设备，几乎都离不开PD快充的身影，说是行业“霸主”一点都不为过。

二、PD快充的5个核心发展趋势，看懂未来方向

随着终端设备性能越来越强，大家对PD快充的要求也越来越高。目前来看，这个领域主要有5个很明显的发展方向：

1. 功率往中大走：以前快充多是给手机用的小功率，现在笔记本、高性能设备需求涨了，65W、100W甚至更高功率的PD快充成了主流。

2. 体积越做越小：便携性就是核心竞争力。就像20W氮化镓（GaN）快充，体积只有传统同功率充电头的三分之一，高密度设计已经成了行业共识。

3. 功率分配更智能：现在大家都习惯多设备同时充电，多口充电器必须能智能分配功率，既要保证充电速度，又要兼顾安全性。

4. 转换效率追极致：为了减少充电时的发热，也为了符合能效标准，现在行业里头部厂家已经把转换效率做到了98%-99%的惊人水平。

5. 协议兼容性更强：新一代的快充产品，基本都支持PD 3.0甚至最新的PD 3.1协议，就是为了覆盖更多电压档位，适配不同设备的需求。

三、核心解密：MOS管在PD快充里到底起什么作用？

想实现这样的高功率密度和高效率，电路设计是基础，而核心元器件的选型更是关键——这其中，MOS管（场效应管）的作用尤为核心，既是电流的“开关”，也是效率的“守护者”。

从电路拓扑结构来看，PD快充系统主要分三个关键环节，每个环节对MOS管的要求都不一样：

1. 初级高压侧（Flyback Controller）：能量输入的“门户”

这部分主要用的是反激架构，作为整个快充系统的能量入口，这里的MOS管得能扛住高电压冲击，还得配合高频开关动作，稳定性要求特别高。

2. 次级同步整流侧（SR Controller）：效率提升的“关键”

为了改掉传统二极管整流损耗大的问题，现在次级侧都用同步整流技术。这里的MOS管性能直接决定了电源的转换效率，也影响着充电头的发热量——选对了，充电又快又不烫手。

3. 输出控制侧（PD Controller/Vbus）：设备安全的“最后防线”

这部分就在Type-C接口旁边，负责控制电路的通断和电压调节。要是设备出现异常，这里能及时响应，相当于给连接的设备加了一层安全保护。

四、选型实战：微碧半导体（VBsemi）的实用方案

针对PD快充领域对性能的严苛要求，微碧半导体（VBsemi）靠着多年的技术积累，给工程师们准备了从初级到次级的全套MOS管选型方案，帮大家少走弯路，做出高性能、高可靠性的快充产品。

1. 初级线路推荐：超结MOS管

应用位置：初级高压侧（Flyback）

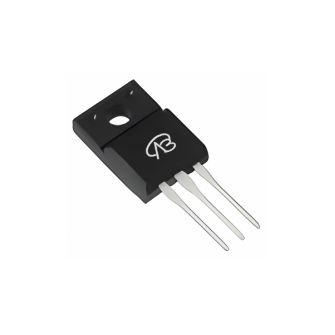

推荐型号：VBMB165R07S

选型理由：这款超结MOS管最突出的优势就是耐高压能力强，而且导通电阻特别低。哪怕电网电压有波动，也能稳稳hold住电源主回路的安全与稳定，不用担心里程碑式的故障。

2. 次级线路推荐：同步整流SGT低压MOS管

应用位置：次级同步整流侧（Synchronous Rectification）

推荐型号：VBQA1105

选型理由：同步整流最看重效率，这款MOS管采用了先进的SGT工艺，开关速度快，导通损耗还特别低。用它能明显提升整个电源的转换效率，还能降低充电头表面的温度，解决用户担心的“烫手”问题。

3. Vbus线路推荐：低压保护MOS管

应用位置：PD协议输出控制（Vbus）

推荐型号：VBQF1306

选型理由：在接口控制这个关键位置，VBQF1306的内阻特别低，可靠性又高，能精准响应PD协议的指令。尤其是多口充电器需要智能分配功率的时候，它能完美适配需求，保证每台设备的充电体验。

五、结语

现在PD快充技术更新换代这么快，选对元器件方案，其实就赢了一半。微碧半导体不只是提供高性能的MOS管产品，更愿意给厂家和品牌方提供全方位的技术支持——从方案设计到样品测试，帮大家解决实际问题。

从追求极致小巧的“小冰块”充电头，到能同时喂饱多台设备的百瓦级充电站，微碧半导体想做的，就是和合作伙伴一起，把快充技术做得更成熟、更普及，让每一次充电都又快、又凉、又安心。
