电机典型故障实训台的应用

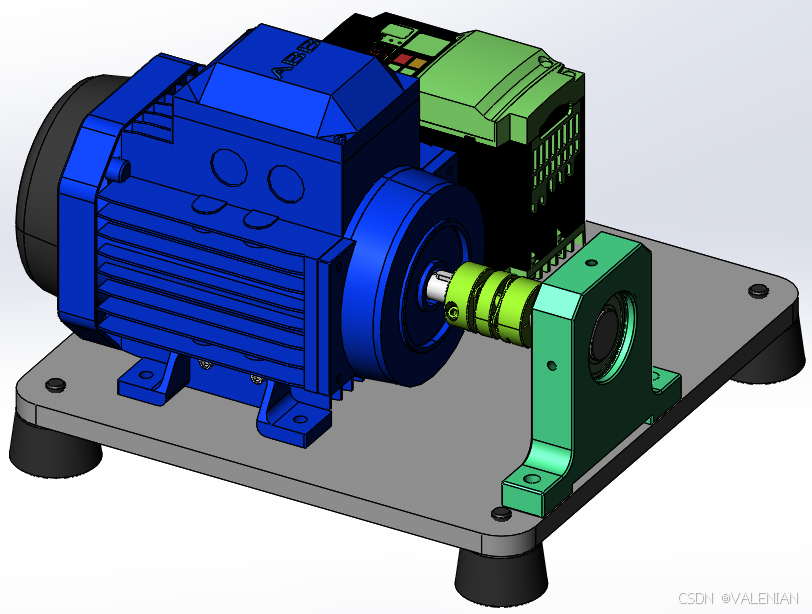

EA-600精简款电机故障模拟试验台

一：试验台简介

瓦伦尼安教学设备研发的EA-600精简款电机故障模拟试验台， 是一种在一款实验平台上模拟各种电机缺陷和机 械常见故障的实验装置。它可以同时测试电气故障和机械滚动轴承故障，以获得相同运行状态条件下有价值的数据。它是一台可以应用于各种领域的实验平台，实现对各种故障现象的复现，广泛应用于高校、科研院所、企业等。

二：试验台主要组成

三相异步电机驱动电机、（内置转子断条故障模式）、变频器、联轴器、支撑轴、支撑轴承座，滚动轴承、安装底板、减震脚垫。

三：试验台额外主要可选配件

故障电机类：

1. 转子不平衡交流电机(RUM-1)
2. 轴承故障交流电机(FBM-1)
3. 转子条故障交流电机(BBM-1)
4. 定子绕组故障交流电机(WFM-1)
5. 电压不平衡和单相交流电机(SPM-1)

外部测试故障轴承类：

轴承内圈故障、轴承外圈故障、轴承滚动体故障、轴承保持架故障、轴承综合和故障；

四：试验台技术参数

基本部件组成	三相异步电动机，变频器，联轴器，支撑轴承座单元示,安装底板，减震脚垫
驱动电机	高效节能ABB三相交流电动机，功率370w.
交流变频器	变频器频率范围：0-599Hz,额定输入：200-240V，50/60Hz, 8.3A,额定输出：3PH 0-230V 3.2A,1.2KVA 0.4KW
轴承	轴承6005
尺寸	320-300-220mm
