实训室介绍：智能系统集成与应用实训室设计方案

一、实训室概述

1.1 建设目标与意义

智能系统集成与应用实训室的建设旨在为学生提供一个实践操作的平台，通过配备先进的计算机、典型智能信息化与物联网系统设备、网络设备、综合布线工具箱、机柜等设备与工具，让学生能够在实际操作中掌握网络与通信基础、智能系统集成与应用等知识与技能。该实训室的建设对于培养学生的动手能力、创新思维和解决实际问题的能力具有重要意义。在当前数字化时代，智能系统集成与应用人才的需求日益增长，实训室的建设能够为社会输送具备实际操作能力和创新精神的专业人才，满足市场对智能系统集成与应用人才的需求，促进相关产业的发展。

1.2 实训室功能定位

智能系统集成与应用实训室的功能定位主要体现在以下几个方面：

教学功能：实训室将作为网络与通信基础、智能系统集成与应用等课程的教学场所，为学生提供实践操作的机会，使学生能够在实际操作中加深对理论知识的理解和掌握。通过实训项目的开展，学生可以将所学的理论知识应用到实际操作中，提高学习效果和教学质量。

实践功能：实训室将为学生提供一个实践操作的平台，让学生能够在实际操作中锻炼动手能力和解决实际问题的能力。学生可以在实训室中进行网络布线、设备安装与调试、智能系统集成与应用等实践操作，积累实践经验，提高实践技能。

创新功能：实训室将鼓励学生进行创新实践，培养学生的创新思维和创新能力。学生可以在实训室中开展创新项目，探索新的技术应用和解决方案，为智能系统集成与应用领域的发展做出贡献。

培训功能：实训室还可以作为相关专业教师和企业技术人员的培训基地，为他们提供实践操作培训和技能提升的机会。通过培训，教师和企业技术人员可以掌握最新的智能系统集成与应用技术和方法，提高自身的专业水平和实践能力。

二、实训室设备与工具配置

2.1 计算机配置

智能系统集成与应用实训室的计算机配置需满足多种教学与实训需求，具体如下：

性能：计算机应具备高性能处理器（如Intel Core i7或更高）、至少16GB内存、512GB固态硬盘，以及独立显卡（如NVIDIA GeForce GTX 1660或更高），以确保能够流畅运行各类智能系统集成与应用软件，如虚拟化软件、物联网开发平台等。

操作系统与软件：计算机应预装多种操作系统，如Windows 10/11、Linux（如Ubuntu、CentOS等），以适应不同的开发环境和应用场景。同时，安装常用的应用软件，如办公软件（Microsoft Office、WPS Office等）、编程软件（Visual Studio Code、PyCharm等）、虚拟化软件（VMware Workstation、VirtualBox等）、物联网开发工具（Arduino IDE、Raspberry Pi开发工具等），为学生提供丰富的开发环境。

网络连接与管理：每台计算机应具备有线和无线网络连接功能，通过交换机接入实训室的局域网，并配置统一的网络管理软件，实现对计算机的远程监控、管理与维护，方便教师进行教学管理和学生进行资源共享。

2.2 智能信息化与物联网系统设备

智能信息化与物联网系统设备是实训室的核心设备，用于开展各类智能系统集成与应用实训项目，具体配置如下：

传感器与执行器：配备多种类型的传感器，如温度传感器、湿度传感器、光照传感器、压力传感器等，以及相应的执行器，如继电器模块、电机驱动模块（如L298N）、舵机等，用于构建智能环境监测与控制系统、智能家居系统等实训项目，让学生掌握传感器与执行器的选型、安装与调试方法。

物联网开发平台：选择主流的物联网开发平台，如Arduino开发板、树莓派、ESP32开发板等。这些开发平台具有丰富的接口和强大的功能，能够方便地与传感器、执行器等设备连接，实现物联网系统的开发与应用。

智能网关：配备至少2台智能网关设备，用于实现物联网设备与网络的连接和数据传输。智能网关具备多种通信接口（如以太网、Wi-Fi、4G/5G等），能够将采集到的传感器数据进行处理和转发，实现物联网系统的远程监控与管理。

智能安防设备：配置智能摄像头、门禁系统（包括门禁控制器、读卡器、电磁锁等）、报警器等智能安防设备，用于构建智能安防监控系统实训项目。通过这些设备，学生可以学习智能安防系统的安装、调试与维护，掌握安防监控系统的组网与管理技术。

智能家居设备：配备智能灯具、智能插座、智能窗帘控制器等智能家居设备，用于搭建智能家居系统实训环境。学生可以通过编程实现对智能家居设备的远程控制与自动化管理，了解智能家居系统的架构与应用开发。

2.3 网络设备

网络设备是实训室实现网络连接与通信的基础，具体配置如下：

交换机：根据实训室的网络规模，选择至少2台高性能交换机，用于构建实训室的局域网。交换机应具备足够的端口数量（如24口或48口），以满足计算机、网络设备以及其他智能设备的连接需求。同时，交换机应支持VLAN划分、端口镜像、QoS等高级功能，实现网络的灵活配置与管理，提高网络的性能与安全性。

路由器：配备至少1台路由器，用于实现实训室网络与外部网络（如校园网、互联网）的连接。路由器应具备多种接口（如以太网接口、WAN接口、串口等），支持多种路由协议（如RIP、OSPF等），能够实现网络地址转换（NAT）、防火墙等功能，保障网络的安全与稳定运行。

无线接入点：为了满足学生在实训室内的无线网络需求，配备至少3台无线接入点，实现实训室的无线网络覆盖。无线接入点应支持802.11ac或802.11ax标准，提供高速稳定的无线网络连接，并支持多种安全认证方式，确保无线网络的安全性。

网络测试设备：配备网络测试仪、网络分析仪等网络测试设备，用于对网络线路的连通性、传输速率、信号质量等进行测试与分析。通过这些设备，学生可以学习网络故障排查与诊断的方法，掌握网络维护与优化的技能。

三、综合布线与工具箱

3.1 综合布线系统设计

综合布线系统是智能系统集成与应用实训室的重要组成部分，它为实训室内的各种设备提供了可靠的网络连接与通信保障。在设计综合布线系统时，需遵循以下原则与步骤：

遵循标准：严格按照国际标准和国家标准进行设计，确保布线系统的兼容性、可扩展性和可靠性。

需求分析：根据实训室的设备布局、网络规模和应用场景，分析网络端口数量、带宽需求、传输距离等，确定布线系统的规模和类型。例如，计算机、智能设备等都需要网络端口连接，且可能需要支持高速数据传输。

拓扑结构设计：采用星型拓扑结构，以交换机为中心，将各设备通过线缆连接到交换机上，便于管理和维护。同时，根据设备分布情况，合理规划线缆走向，减少线缆交叉和干扰。

线缆选型：选择适合的线缆类型，如超五类双绞线（Cat5e）或六类双绞线（Cat6）用于传输数据信号，光纤用于长距离或高速传输。双绞线可满足一般网络设备的连接需求，光纤则适用于连接核心交换机与楼层配线间等对带宽和传输距离要求较高的场景。

模块化设计：将布线系统划分为工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统等模块，每个模块具有明确的功能和接口，便于施工、维护和扩展。例如，工作区子系统负责连接终端设备与信息插座，水平子系统则连接信息插座与楼层配线架。

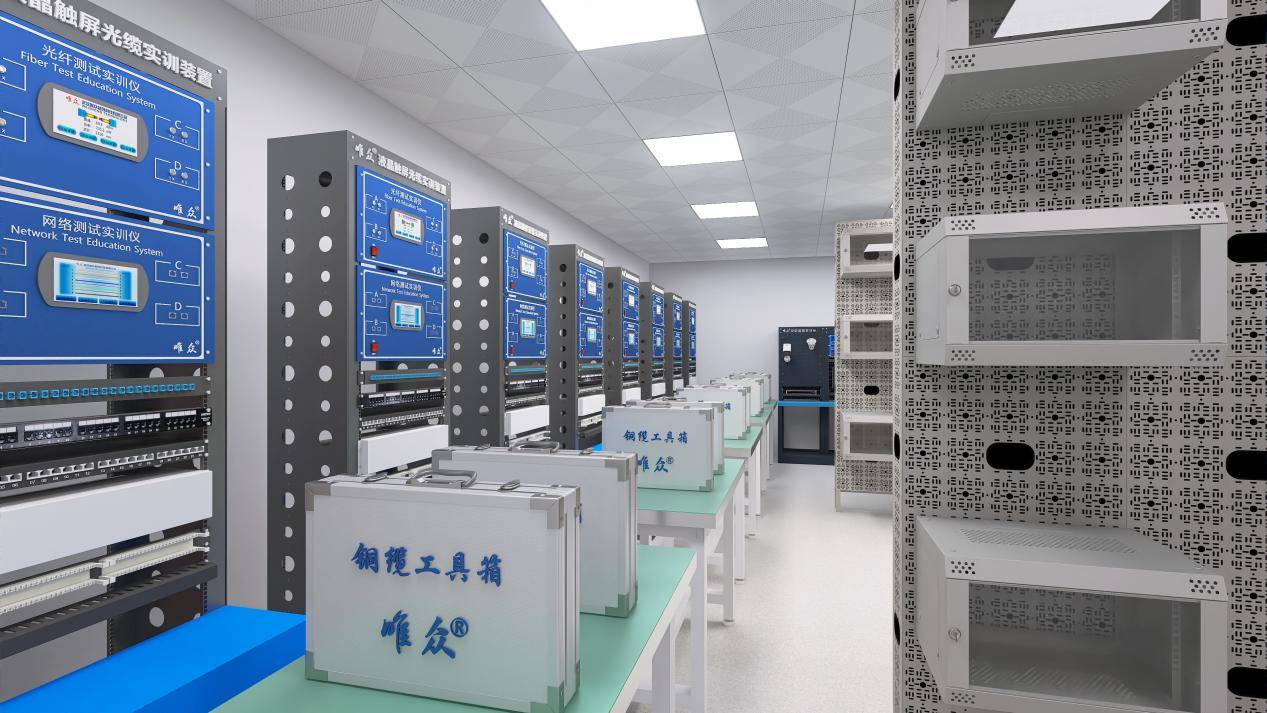

3.2 综合布线工具箱组成

综合布线工具箱是实施布线工程的必备工具，其组成如下：

线缆剥皮器：用于剥去双绞线、同轴电缆等线缆的外皮，露出内部的导线。例如，剥皮器可将双绞线的外皮剥去一定长度，以便进行端接操作。

压线钳：用于将双绞线的导线压接到RJ45水晶头或RJ11接头中，确保连接的牢固性和可靠性。压线钳具有多种型号，适用于不同类型的线缆和接头。

网线测试仪：用于检测双绞线的连通性、线序是否正确以及传输性能是否符合要求。通过网线测试仪，可以快速判断线缆是否存在短路、断路、错序等问题，确保布线质量。

光纤熔接机：在光纤布线中，用于将两根光纤进行熔接，实现光纤的连接。光纤熔接机能够精确控制熔接过程，保证光纤连接的低损耗和高可靠性。

光纤切割刀：用于将光纤切割成所需的长度，切割刀能够保证光纤端面的平整，为光纤熔接提供良好的条件。

标签打印机：用于打印线缆标签和设备标签，便于对线缆和设备进行标识和管理。标签打印机可打印清晰、耐用的标签，避免因标签模糊导致的管理混乱。

工具套装：包括螺丝刀、扳手、钳子等常用工具，用于安装和固定设备、线缆支架等。例如，螺丝刀可用于安装机柜内的设备，扳手可用于紧固线缆支架的螺丝。

线缆测试仪：除了网线测试仪外，还包括用于测试同轴电缆、光纤等其他类型线缆的测试仪，用于检测线缆的传输性能和故障排查。

线缆牵引器：在布线过程中，用于牵引线缆通过管道或线槽，减少线缆的磨损和拉力，确保布线的顺利进行。线缆牵引器具有多种规格，适用于不同直径和长度的线缆。

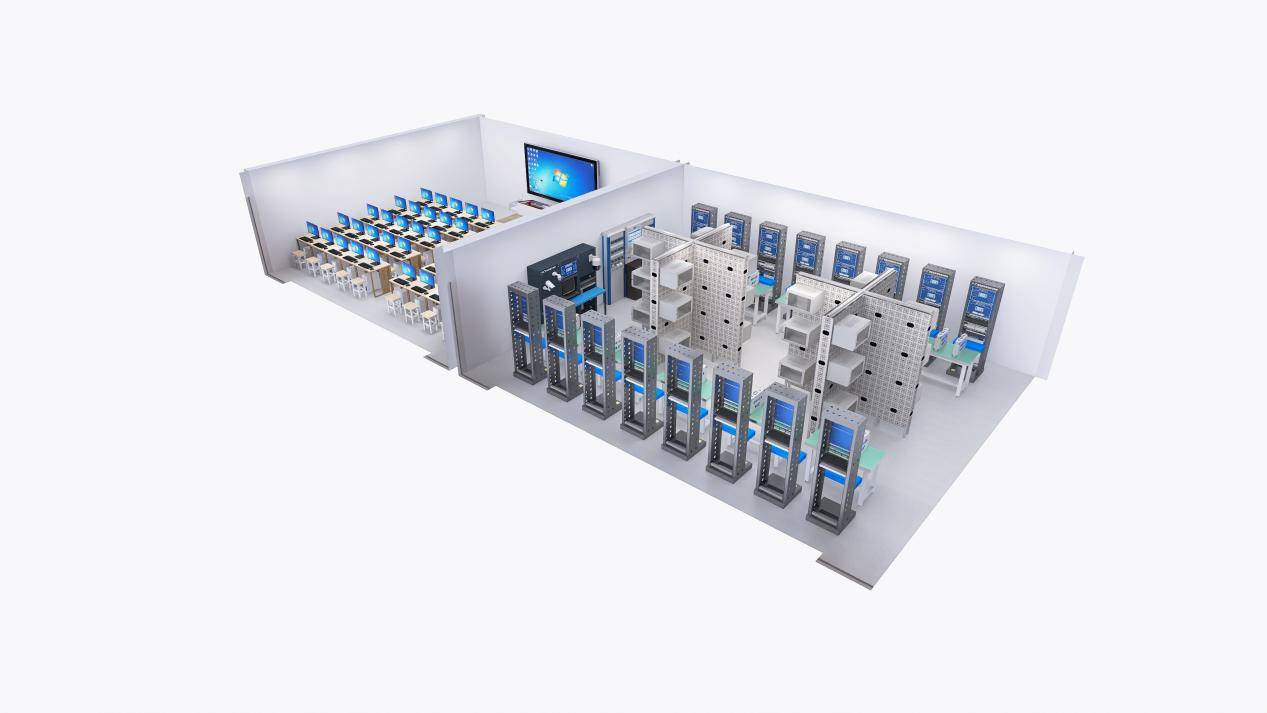

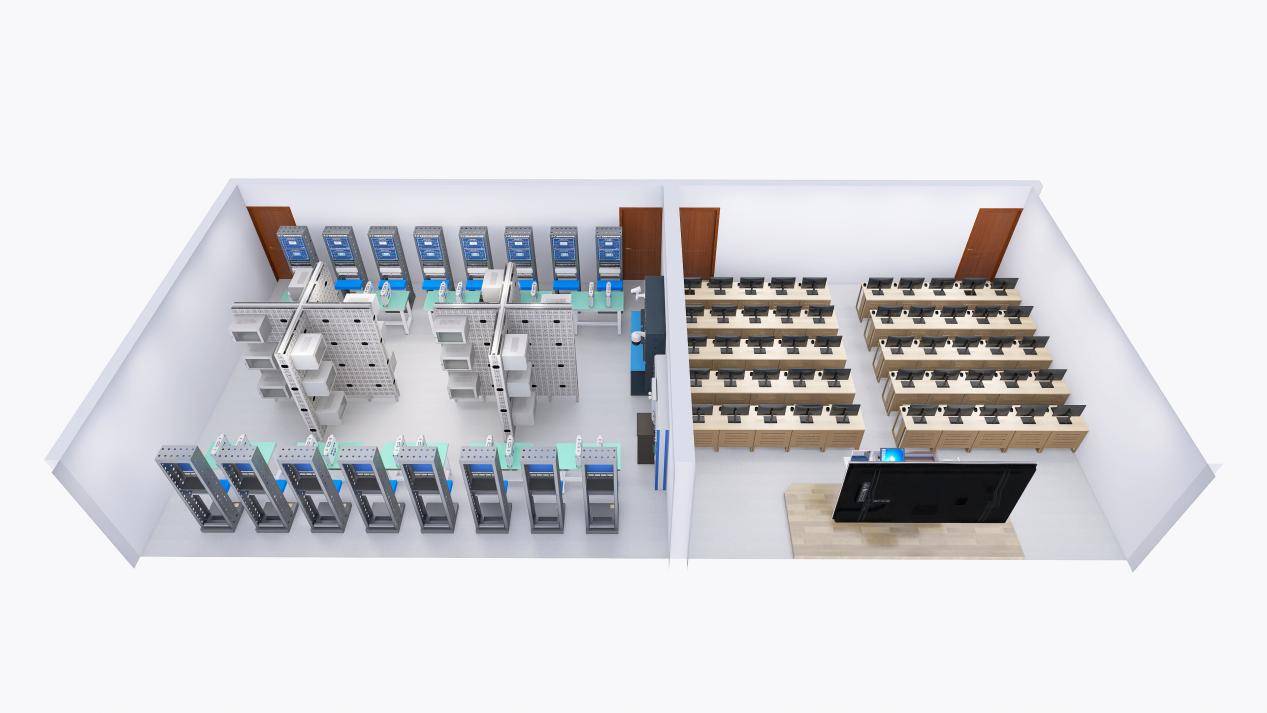

四、实训室布局与空间规划

五、实训教学体系

5.1 网络与通信基础实训课程

网络与通信基础实训课程是智能系统集成与应用实训室的核心课程之一，旨在帮助学生掌握网络与通信的基本原理、技术与应用，为后续的智能系统集成与应用实训打下坚实的基础。以下是该课程的具体内容与安排：

1.课程目标

使学生掌握网络与通信的基本概念、原理与技术，包括网络拓扑结构、数据传输、协议层次、网络设备等。

培养学生对网络与通信系统的分析、设计与实施能力，能够进行网络布线、设备配置与调试等操作。

提高学生解决实际网络与通信问题的能力，通过案例分析与实践操作，让学生能够应对常见的网络故障与问题。

2.课程内容

网络基础理论：介绍计算机网络的基本概念、网络拓扑结构（如星型、总线型、环型等）、网络协议（如TCP/IP协议族）以及网络设备（如交换机、路由器、网桥等）的工作原理与功能。

数据传输技术：讲解数据传输的基本原理，包括数字信号与模拟信号的传输、调制解调技术、信道编码与差错控制等。通过实验让学生了解不同传输介质（如双绞线、同轴电缆、光纤等）的特性与应用。

网络协议与应用：深入讲解TCP/IP协议族的各个层次（如应用层、传输层、网络层、链路层）的协议及其功能，如HTTP、FTP、SMTP、TCP、UDP、IP、ARP等协议。通过实际案例让学生了解这些协议在网络应用中的作用与实现方式。

网络设备配置与管理：教授学生如何配置与管理常见的网络设备，如交换机的VLAN划分、端口镜像、STP配置等；路由器的静态路由、动态路由协议（如RIP、OSPF）配置等。通过实际操作让学生掌握网络设备的基本配置命令与方法。

网络布线与测试：结合综合布线系统设计，讲解网络布线的标准与规范，包括双绞线、光纤等线缆的布线方法与技巧。通过实践操作让学生掌握线缆的制作、连接与测试方法，能够使用网络测试仪等工具对布线系统进行测试与故障排查。

3.实训项目

网络拓扑搭建与配置：学生根据给定的网络需求，设计并搭建一个小型局域网，包括选择合适的网络拓扑结构、配置交换机与路由器等网络设备，实现网络的互联互通。

网络协议分析与应用：通过抓包工具（如Wireshark）捕获网络中的数据包，分析不同协议的数据包结构与内容，让学生深入了解协议的工作原理与应用。例如，分析HTTP协议的请求与响应过程，了解网页浏览的实现机制。

网络故障排查与解决：模拟常见的网络故障场景，如网络连接中断、设备无法通信、数据传输错误等，让学生通过分析故障现象、使用网络测试工具等方法，查找故障原因并进行解决，提高学生的故障排查与解决能力。

4.教学方法与考核方式

教学方法：采用理论教学与实践操作相结合的方式，通过课堂讲授、案例分析、实验操作、项目实践等多种教学手段，激发学生的学习兴趣与积极性，提高教学效果。

考核方式：考核包括平时成绩（如课堂表现、实验报告等）、项目考核（如网络拓扑搭建与配置项目、网络故障排查项目等）以及期末考试。平时成绩占30%，项目考核占40%，期末考试占30%。通过多元化的考核方式，全面评价学生的学习成果与实践能力。

5.2 智能系统集成与应用实训项目

智能系统集成与应用实训项目是智能系统集成与应用实训室的核心实践环节，旨在通过实际项目让学生掌握智能系统集成与应用的全过程，培养学生的综合实践能力、创新能力和团队协作能力。以下是该实训项目的具体内容与安排：

1.项目目标

让学生了解智能系统集成与应用的项目流程，包括需求分析、系统设计、设备选型、系统集成、调试与优化等环节。

培养学生对智能系统集成项目的实施能力，能够根据实际需求设计并实现一个完整的智能系统集成解决方案。

提高学生的创新能力和团队协作能力，通过团队合作完成项目任务，培养学生的沟通与协作能力。

2.项目内容

需求分析与系统设计：学生根据给定的项目背景与需求，进行详细的调研与分析，明确项目的功能需求、性能指标、技术要求等。在此基础上，设计系统的整体架构与技术方案，包括网络拓扑结构、设备选型、软件架构等。

设备选型与采购：根据系统设计的要求，选择合适的智能信息化与物联网系统设备、网络设备等，包括传感器、执行器、物联网开发平台、智能网关、网络设备等。同时，考虑设备的兼容性、可扩展性、性价比等因素，制定设备采购清单。

系统集成与调试：按照设计的系统架构，进行设备的安装、连接与调试。包括网络布线、设备配置、软件开发与部署等环节。通过实际操作，将各个设备与系统集成在一起，实现系统的功能与性能要求。

系统优化与测试：对集成后的系统进行优化与测试，包括系统性能优化、功能测试、稳定性测试等。通过测试发现问题并进行优化调整，确保系统的稳定运行与良好性能。

项目验收与总结：完成系统集成与测试后，进行项目验收，包括功能验收、性能验收、文档验收等。验收通过后，学生对项目进行总结，撰写项目报告，总结项目实施过程中的经验与教训，提出改进意见与建议。

3.实训项目案例

智能家居系统集成项目：学生设计并实现一个智能家居系统，通过传感器采集家庭环境信息（如温度、湿度、光照等），利用物联网开发平台与智能网关实现设备之间的互联互通，实现对家电设备（如灯具、空调、窗帘等）的远程控制与自动化管理。例如，根据光照强度自动调节窗帘的开合，根据室温自动调节空调的温度等。

智能安防监控系统集成项目：学生搭建一个智能安防监控系统，包括智能摄像头的安装与调试、门禁系统的配置与管理、报警器的设置与联动等。通过系统实现对特定区域的实时监控、人员出入管理与安全报警功能。例如，当检测到异常入侵时，系统自动触发报警并通知相关人员。

智能环境监测系统集成项目：学生设计并实现一个智能环境监测系统，用于监测校园或社区的环境质量（如空气质量、噪声水平、水质等）。通过传感器采集环境数据，利用网络设备将数据传输到服务器，开发数据分析与展示软件，实现对环境数据的实时监测与分析，并提供环境质量评估报告。

4.教学方法与考核方式

教学方法：采用项目驱动教学法，以实际项目为载体，将理论知识融入到项目实践中。通过团队合作、案例分析、项目讨论等方式，引导学生自主学习与实践，培养学生的综合能力。

考核方式：考核包括项目过程考核（如需求分析报告、系统设计方案、设备采购清单、项目进度报告等）、项目成果考核（如系统功能演示、性能测试报告、项目验收报告等）以及个人表现考核（如团队协作能力、创新能力、沟通能力等）。项目过程考核占40%，项目成果考核占40%，个人表现考核占20%。通过综合考核方式，全面评价学生的项目实施能力与综合素质。

六、典型实训案例介绍

案例一：智能家居系统集成与应用

智能家居系统集成项目是智能系统集成与应用实训室中的经典案例，旨在通过实际操作让学生掌握智能家居系统的构建与应用。该项目以家庭环境为背景，通过传感器采集家庭环境信息（如温度、湿度、光照等），利用物联网开发平台与智能网关实现设备之间的互联互通，最终实现对家电设备（如灯具、空调、窗帘等）的远程控制与自动化管理。例如，学生可以通过编程实现当光照强度低于设定值时自动开启灯光，或根据室温自动调节空调温度等功能。该项目不仅涵盖了传感器与执行器的选型与安装、物联网开发平台的编程与调试，还涉及网络设备的配置与管理，能够全面锻炼学生的综合实践能力。

案例二：智能安防监控系统集成与应用

智能安防监控系统集成项目是另一个重要的实训案例，主要用于培养学生在智能安防领域的实践能力。该项目包括智能摄像头的安装与调试、门禁系统的配置与管理、报警器的设置与联动等环节。学生需要根据实际需求设计安防监控系统的布局，安装并调试智能摄像头，确保其能够实时监控特定区域；配置门禁系统，实现人员出入的精确管理；设置报警器，并实现与其他安防设备的联动。例如，当智能摄像头检测到异常入侵时，系统自动触发报警，并通过短信或APP通知相关人员。该项目不仅涉及硬件设备的安装与调试，还要求学生掌握安防监控系统的网络架构设计与数据传输优化，具有较高的实用性和挑战性。

案例三：智能环境监测系统集成与应用

智能环境监测系统集成项目是一个面向环境科学与工程领域的实训案例，旨在让学生掌握智能环境监测系统的构建与数据分析。该项目通过传感器采集校园或社区的环境质量数据（如空气质量、噪声水平、水质等），利用网络设备将数据传输到服务器，并开发数据分析与展示软件，实现对环境数据的实时监测与分析。例如，学生可以利用温湿度传感器、空气质量传感器等设备采集环境数据，通过物联网平台将数据上传至云端服务器，再利用Python等编程语言开发数据可视化界面，以图表形式展示环境数据的变化趋势。该项目不仅锻炼了学生的硬件设备安装与调试能力，还提高了学生在数据分析与软件开发方面的综合能力。
