** Error: (vlog-7) Failed to open design unit file “ “ in read mode.

利用Modelsim软件仿真时,我使用.do脚本编译FPGA的文件。但是,遇到了如下错误警告,通过尝试,发现了问题。

# ** Warning: (vlog-159) Mode option -64 is not supported in this context and will be ignored.
# Model Technology ModelSim SE-64 vlog 2019.2 Compiler 2019.04 Apr 17 2019
# Start time: 16:45:40 on Nov 01,2023
# vlog -64 -incr -work xil_defaultlib "+incdir+./" "+incdir+../sim_src/ddr3_sdram_tb/" ../sim_src/fpga_syn_top_tb.sv
# -- Skipping module fpga_syn_top_tb
# ** Error: (vlog-7) Failed to open design unit file " " in read mode.
# No such file or directory. (errno = ENOENT)
# End time: 16:45:40 on Nov 01,2023, Elapsed time: 0:00:00
# Errors: 1, Warnings: 1
# child process exited abnormally

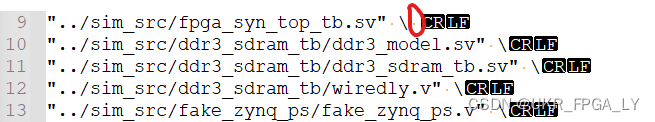

问题的原因是如下,“\”后不能有空格;删除空格后,就可以了。

### 解决Verilog语法错误 (vlog-13069) 当遇到 `Error: (vlog-13069)` 的提示时,通常是因为在 Verilog 文件中存在语法错误。具体来说,`unexpected initial` 表明编译器遇到了关键字 `initial`,但它期望的是一个标识符(IDENTIFIER)、类型标识符(TYPE_IDENTIFIER)或者网络类型标识符(NETTYPE_IDENTIFIER)。这种问题可能由以下几个原因引起: #### 原因分析 1. **模块定义不完整** 如果模块的端口列表未正确关闭或遗漏了某些部分,则可能导致后续的关键字被误解为非法输入。例如,如果模块声明中的括号未闭合,可能会引发类似的错误[^1]。 2. **拼写错误** 关键字如 `input`, `output`, 或者 `wire` 可能被误写成其他形式,这会干扰解析器对合法语句的理解。 3. **多余的分号或其他字符** 在 Verilog 中,不必要的分号或者其他特殊字符也可能导致此类错误。特别是在连续赋值语句之后不应该有额外的分号。 4. **顺序不当** Verilog 对于一些结构有着严格的书写次序需求;比如所有的端口声明应该先完成再进入行为描述块像 always 和 initial 。如果这些基本组件没有按照正确的先后关系编写下来的话就会触发上述提到过的那种类型的异常情况发生。 #### 修改建议 为了修正这个问题,请遵循以下指导原则来调整您的代码逻辑并重新尝试编译过程: - 确认每一个模块都拥有完整的头部信息——即从 module 开始直到最后一个右大括号结束之间没有任何缺失的部分。 - 检查所有涉及到硬件连接方面的参数是否都被正确定义出来并且它们的名字也没有任何打错的地方。 - 删除那些不属于当前位置应有的标点符号尤其是半角状态下的英文逗号或者是中文全形版本的形式等等容易混淆视听的东西。 - 安排好各个功能单元之间的相对位置使之符合官方文档所推荐的标准模式从而减少潜在冲突的可能性。 以下是经过改进后的模板供参考: ```verilog module example ( input wire clk, output reg q ); always @(posedge clk) begin // Your logic here end endmodule ``` 通过以上方法可以有效规避大部分由于人为疏忽造成的简单失误进而提高整体开发效率降低返工几率。
