如何在ax7020上使用an5640模块

        最近使用zynq，需要用到摄像头。我买的开发板是淘宝上卖得很火的alinx黑金的ax7020开发板，其他开发板也可以参照此教程进行改写。

        ax7020配套的和摄像头相关的例程都是使用的AN5642模块，为双目摄像头，但是我只需要一个摄像头啊，而且AN5642价格为450元，溢价太高太贵了，苦逼学生买不起。想着自己画个板子，然后买个OV5640摄像头也可以一样的使用，但是找了下，这个摄像头还挺贵的，如果带上镜头那还不如直接买一个模块划算。于是买了AN5640摄像头模块，闲鱼二手110元。因为AN5640模块本来是用在AX309等便宜一些的FPGA上的，因此我觉得应该很好配置。拿到手才发现坑了，首先上面没有晶振，所以需要FPGA另外输出一个时钟。然后引脚全部都不对应。

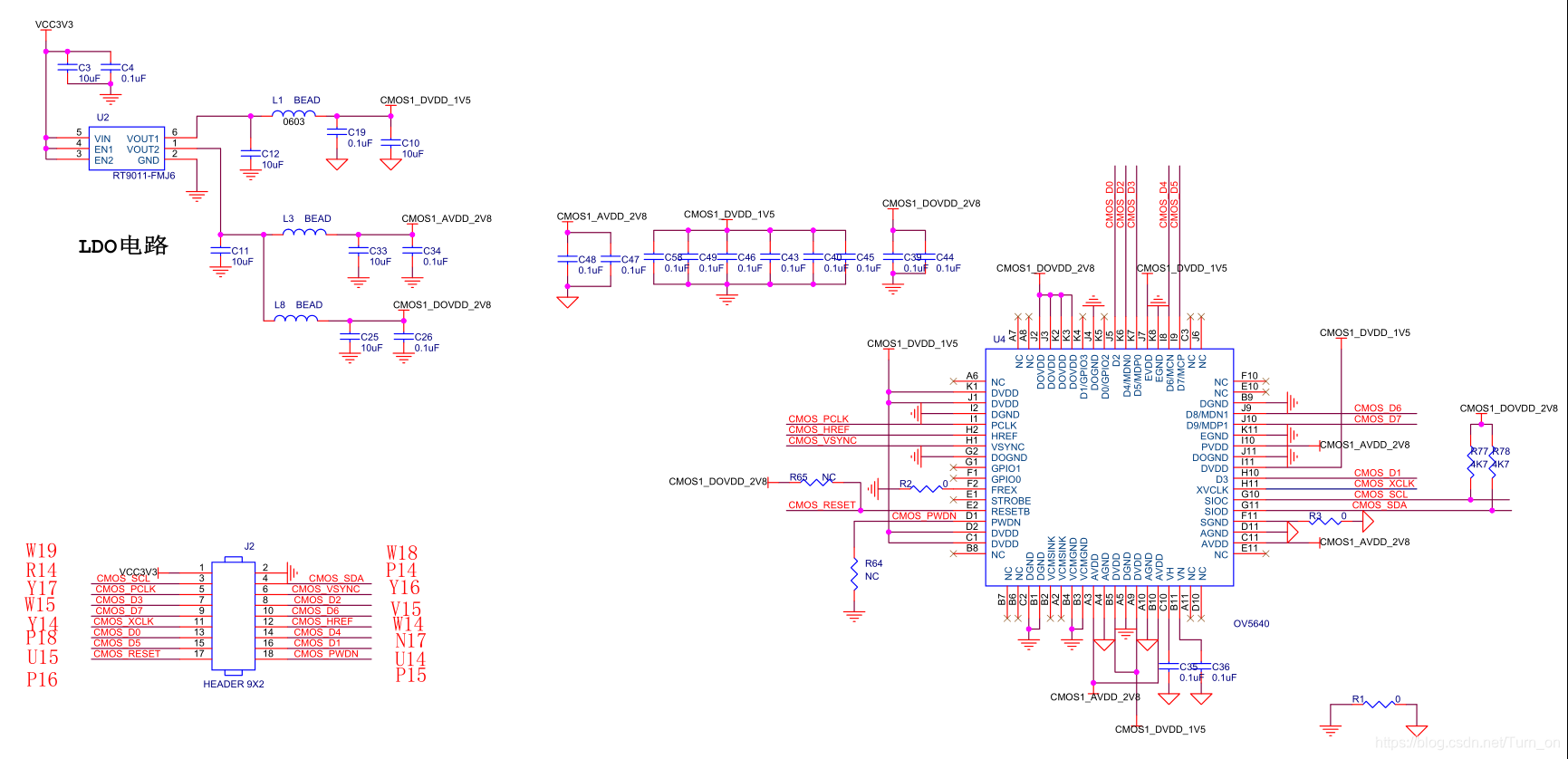

        没办法，都买了，凑合着用吧。首先用杜邦线连上去点亮再说。AN5640模块原理图如下：

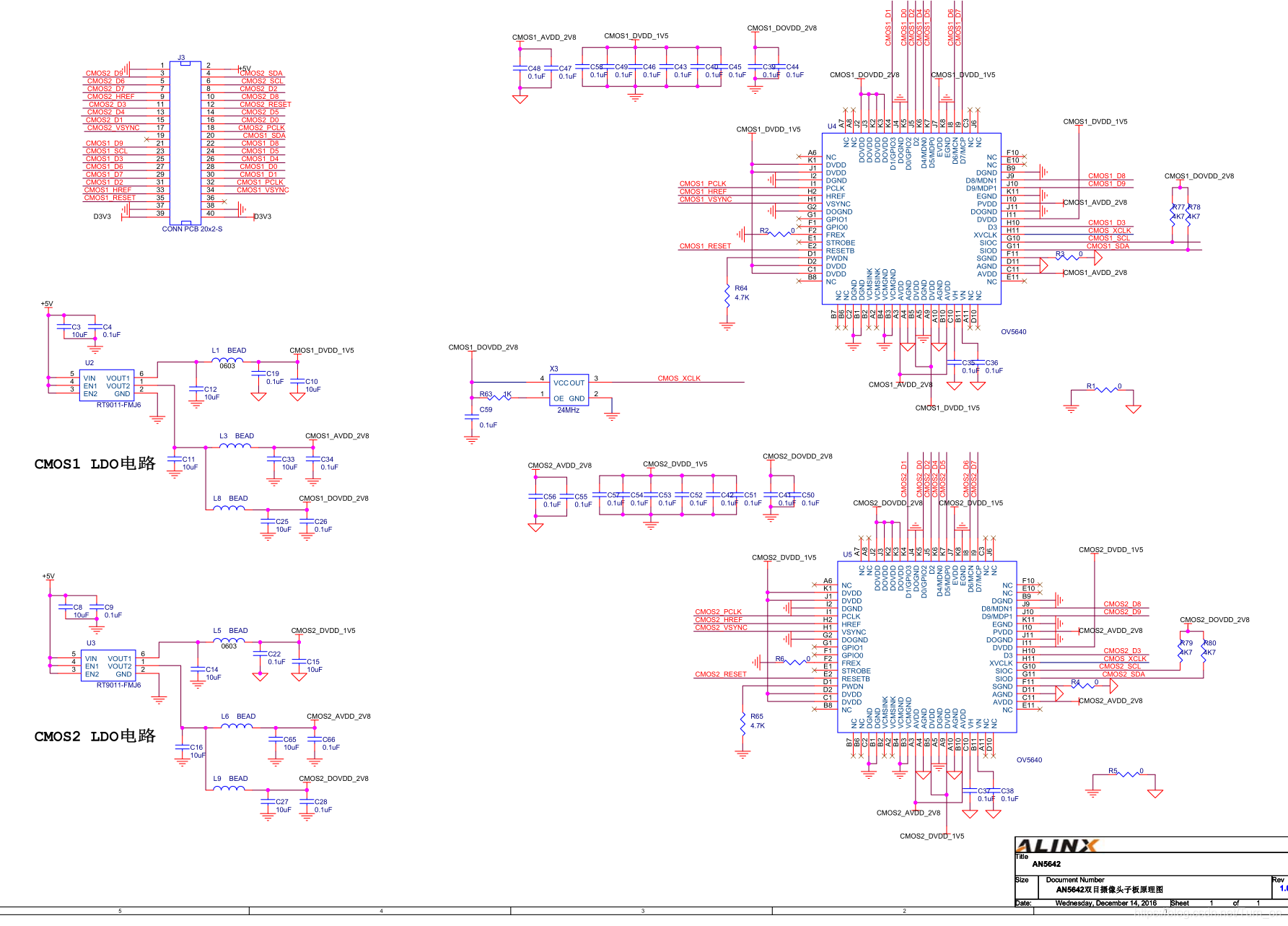

AN5642原理图如下：

 仔细对比二者，可以发现，只有三处不一样：

1.AN5640没有晶振，需外接一个xclk引脚，为24MHz。

2.AN5640只有八个数据口，都接的图像数据。AN5642有10个数据口，后8个和AN5640相同，前面多了IO口。

3.AN5640电源为3.3V，AN5642既有3.3V又有5V。仔细观察，发现其实后面都是用的一样的电源芯片RT9011-FMJ6，最后都输出了1.5V和2.8V。最终
