TI AM62x工业开发板规格书（单/双/四核ARM Cortex-A53 + 单核ARM Cortex-M4F，主频1.4GHz）

1 评估板简介

创龙科技TL62x-EVM是一款基于TI Sitara系列AM62x单/双/四核ARM Cortex-A53 + 单核ARM Cortex-M4F多核处理器设计的高性能低功耗工业评估板，由核心板和评估底板组成。处理器ARM Cortex-A53(64-bit)主处理单元主频高达1.4GHz，ARM Cortex-M4F实时处理单元主频高达400MHz，采用16nm最新工艺，具有可与FPGA高速通信的GPMC并口，同时支持双屏异显、3D图形加速器。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

评估板接口资源丰富，引出3x Ethernet（两路支持TSN）、3x CAN-FD、8x UART、多路DI/DO、GPMC、USB、MIPI、LVDS LCD、TFT LCD、HDMI等接口，板载WIFI模块，支持4G模块，可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。

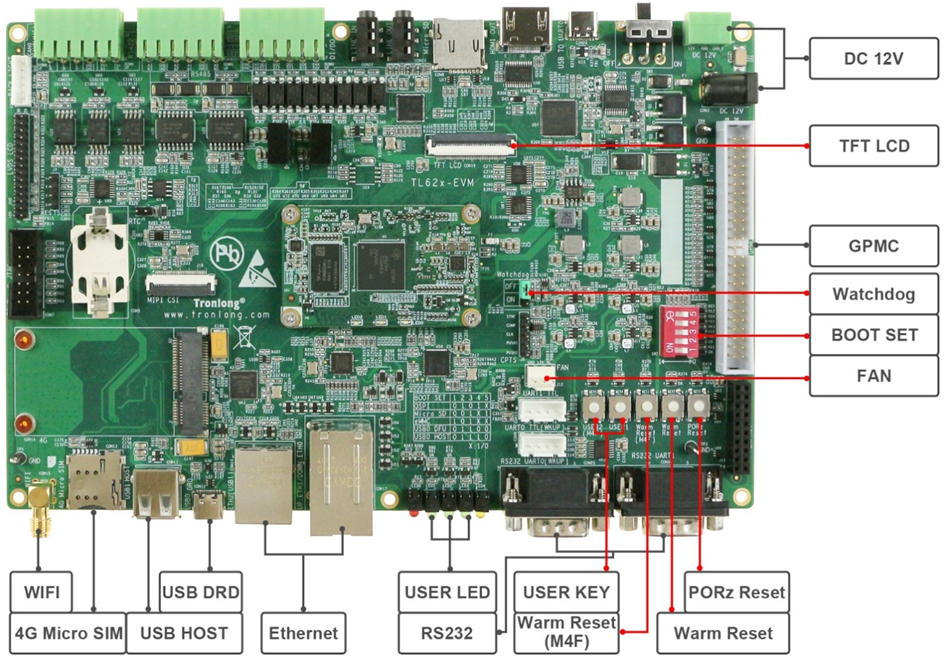

图 1

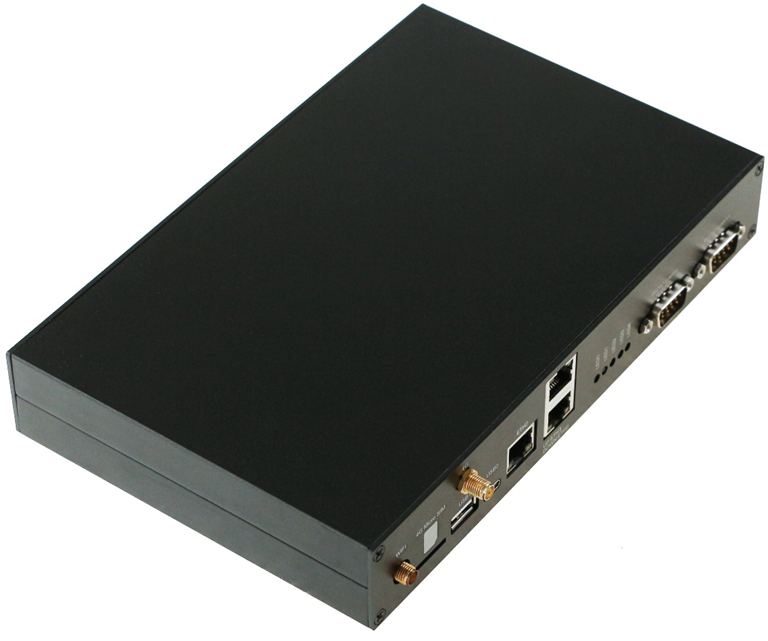

图 2

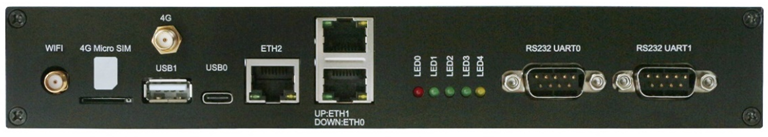

图 3

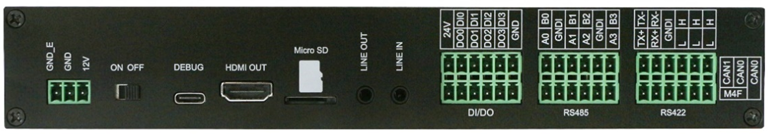

图 4

2 典型应用领域

• 工业HMI
• 仪器仪表
• 工业网关
• 工业机器人
• 运动控制器
• 配变电终端

3 软硬件参数

硬件框图

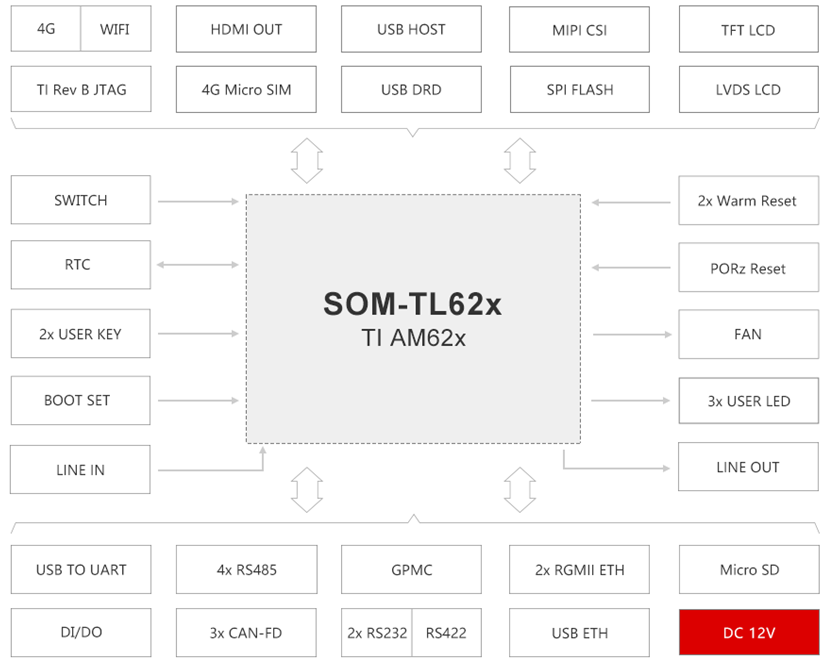

图 5 评估板硬件框图

图 6 评估板硬件资源图解1



图 7 评估板硬件资源图解2

硬件参数



表 1

CPU	TI Sitara AM6231/AM6232/AM6254
	1x ARM Cortex-A53(64bit)，主频800M/1.0G/1.4GHz(AM6231)，或 2x ARM Cortex-A53(64bit)，主频800M/1.0G/1.4GHz(AM6232)，或 4x ARM Cortex-A53(64bit)，主频800M/1.0G/1.4GHz(AM6254)
	1x Cortex-M4F，专用实时处理单元，主频400MHz
	1x PRU-ICSS，2个32位可编程实时单元（PRU0和PRU1），主频333MHz（仅限AM6232、AM6254） 备注：PRU-ICSS支持GPIO、UART、I2C拓展，不支持工业通讯协议和网口拓展
	3D GPU图形加速器，支持OpenGL 3.x/2.0/1.1、Vulkan 1.2(AM6254 Only)
ROM	4/8GByte eMMC
RAM	512M/1G/2GByte DDR4
B2B Connector
