全志A40i工业核心板，100%国产4核ARM Cortex-A7，支持“双屏异显”【显示接口能力，工业HMI首选方案】

最新推荐文章于 2025-11-13 20:50:11 发布
原创 最新推荐文章于 2025-11-13 20:50:11 发布 · 置顶 · 1.4k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#arm #嵌入式硬件 #嵌入式 #fpga开发

创龙科技SOM-TLA40i核心板基于全志A40i处理器，搭载4核ARM Cortex-A7，主频1.2GHz，100%国产化。该板卡支持MIPI/LVDS/LCD等多种显示接口，实现双屏异显，适用于工业HMI场景。内置Mali400 GPU，支持视频硬件编解码和多种视频输入，提供SATA存储接口，稳定性经过严格测试，性价比高。

1 多核国产工业平台，支持国产ARM处理器发展
创龙科技SOM-TLA40i是一款基于全志科技A40i处理器设计的4核ARM Cortex-A7国产工业核心板，每核主频高达1.2GHz。

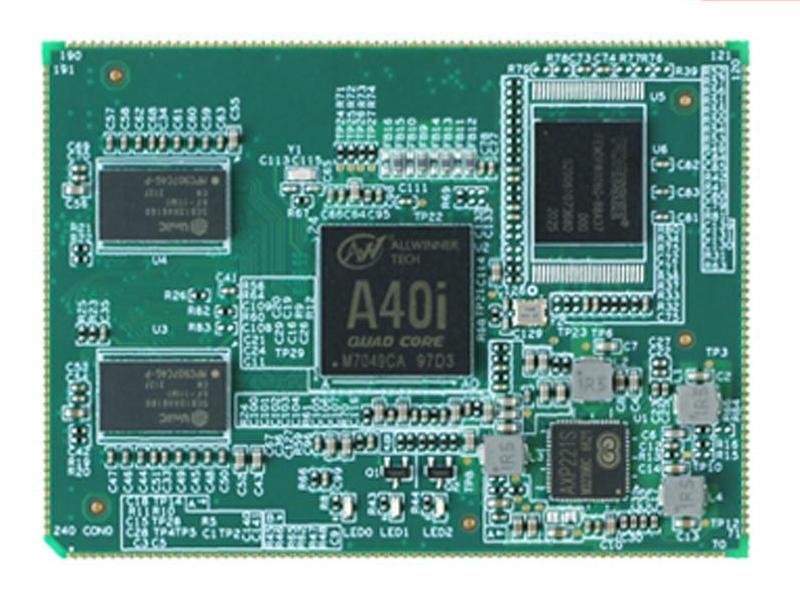

图 1 SOM-TLA40i核心板正面图

图 2 SOM-TLA40i核心板背面图

2 超强显示能力，工业HMI首选
SOM-TLA40i核心板支持MIPI/LVDS/LCD/CVBS/VGA/HDMI 等多种工业高清显示接口，可实现双屏异显，并通过TLA40i-EVM评估板引出接口，方便客户进行快速评估。
除此之外，核心板还支持Mali400 GPU、H.264视频硬件编解码(1080P)、6路视频输入，并支持SATA大容量存储接口。

了解本专栏 订阅专栏 解锁全文 超级会员免费看
