【Autoware入门教程】如何使用NDT构建点云地图

最新推荐文章于 2025-11-08 01:07:02 发布
原创 最新推荐文章于 2025-11-08 01:07:02 发布 · 6.6k 阅读 · 47 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本教程详细介绍了如何使用Autoware的NDT Mapping模块进行点云地图构建。从启动仿真环境到运行runtime_manager，再到利用rqt_robot_steering控制车辆移动，最后保存并显示构建好的点云图。

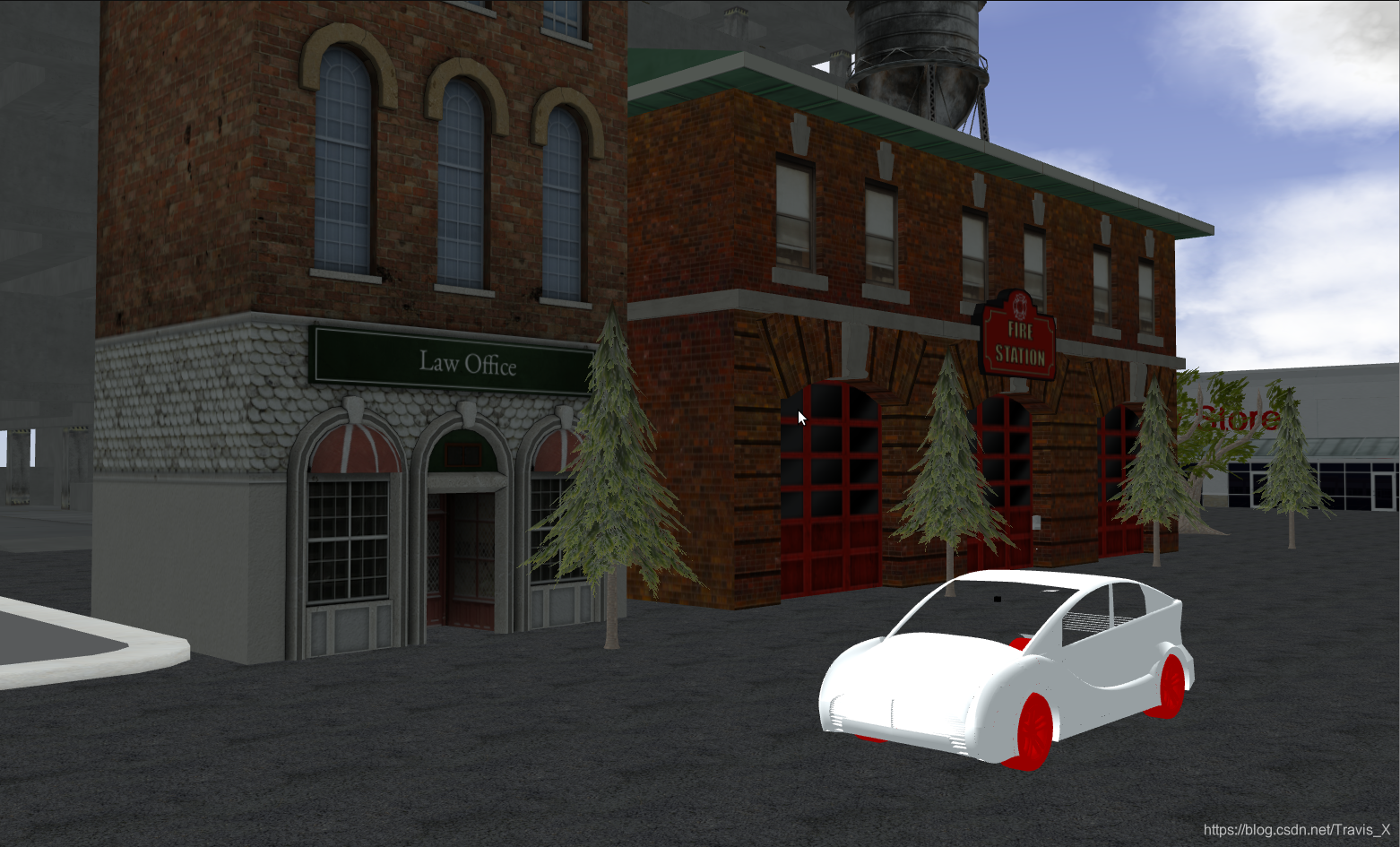

启动仿真环境

$ roslaunch vehicle_gazebo_simulation_launcher world_test.launch



建图

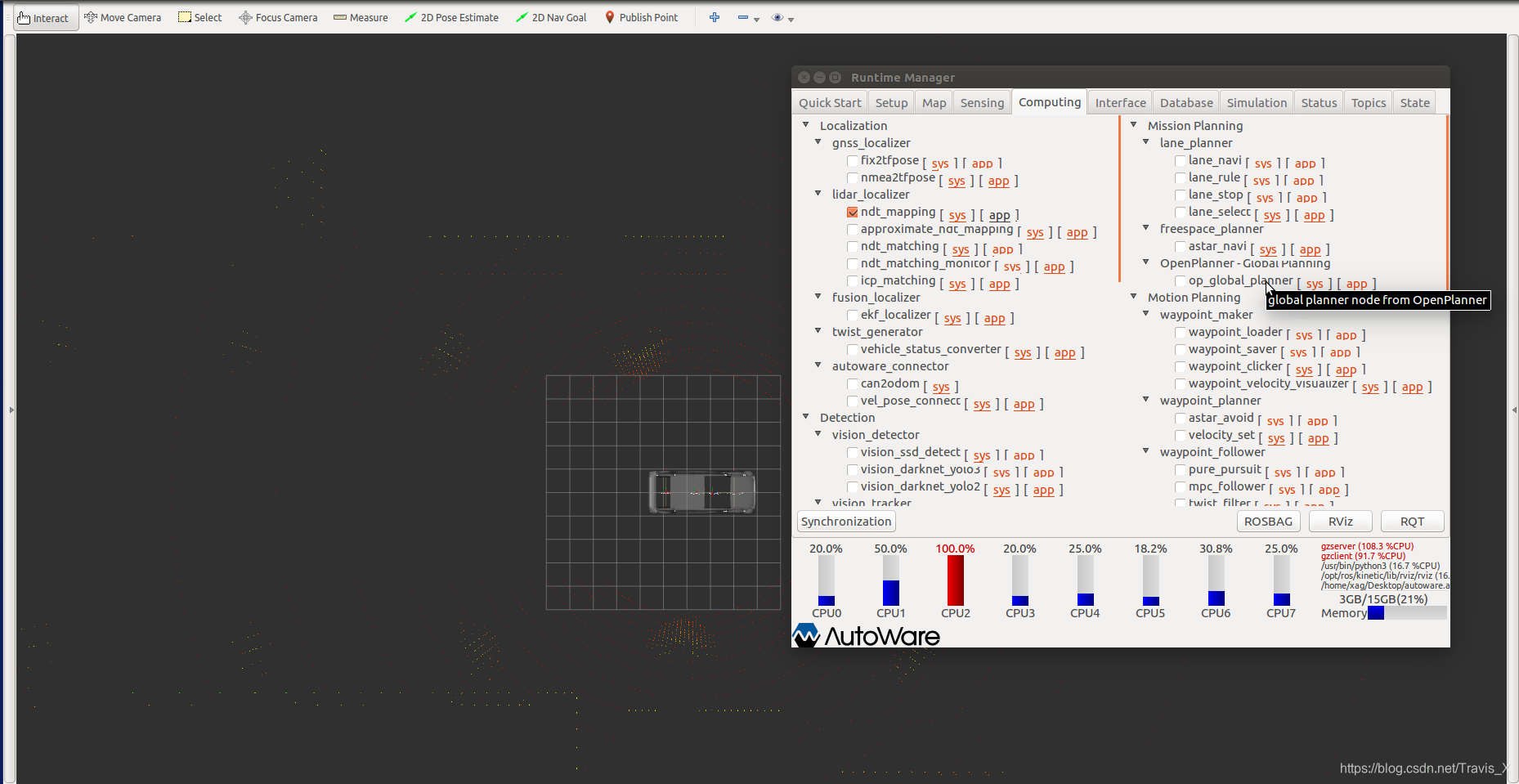

启动Autoware的runtime_manager，并打开RVIZ，然后选择ndt_mapping，在右边的【app】中调整好参数后打钩√

$ roslaunch runtime_manager runtime_manager.launch

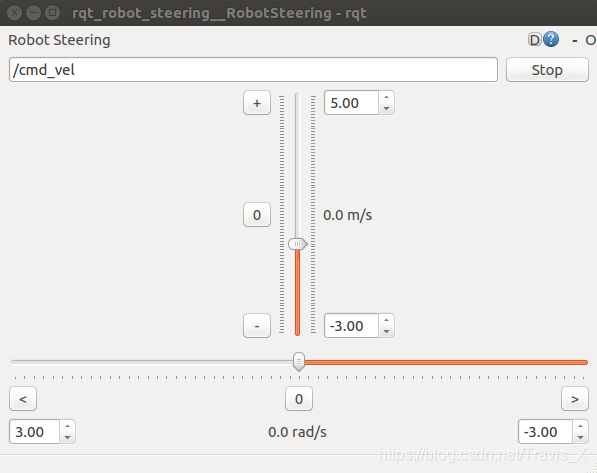

接下来通过rqt_robot_steering工具或者teleop_twist_keyboard键盘控制车辆的移动

整个建图过程视频https://www.bilibili.com/video/BV1u5411t7HJ/

【Autoware入门教程】如何使用NDT构建点云图

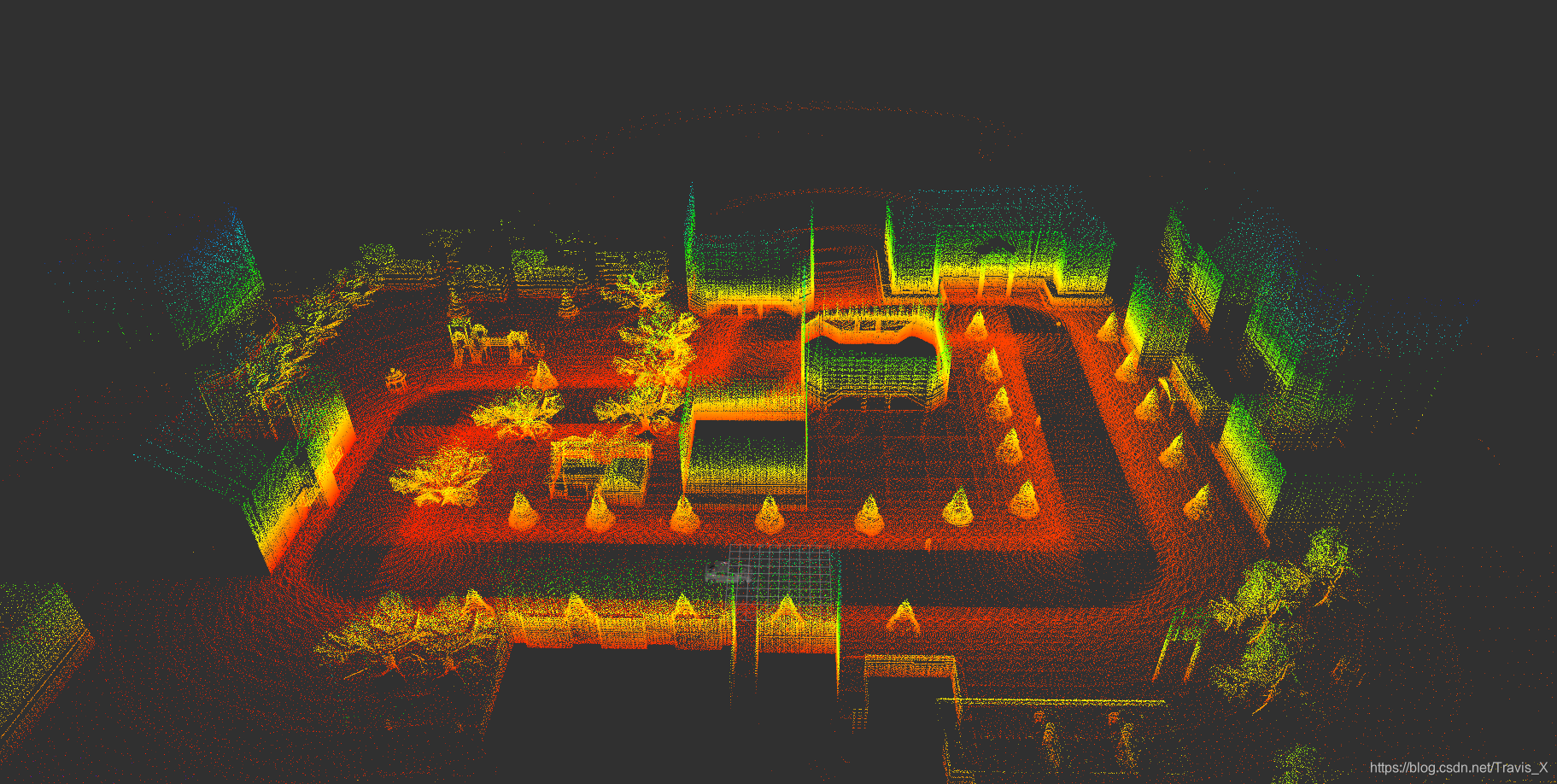

建图完成的点云图



保存点云图

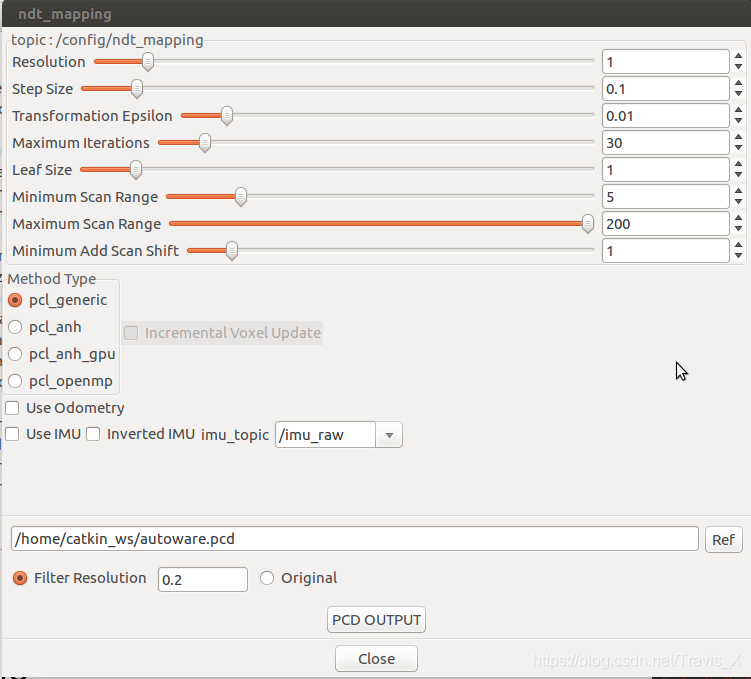

建图完成后先别关闭，选择ndt_mapping右边的【app】，在下方选择Ref点云图的保存位置，然后点击PCD OUTPUT即可保存刚才NDT所建的点云图。



显示点云图

可以通过pcl_view查看刚才保存的pcd文件。
