仿真通过AXI_lite接口读写寄存器时axi_awready信号无法拉高的一种原因

本文记录了一名初学者在使用AXI-lite接口进行BRAM读写时遇到的问题,发现awready信号拉高需要awvalid和wvalid同时有效。通过代码对比和实验,揭示了AXI-lite与AXI-full的区别。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        本人初次接触AXI接口,在了解了AXI接口读写时序后,计划使用AXI接口对BRAM进行读写,并进行仿真测试,AXI接口有三种类型:AXI4、AXI-lite、AXI-stream,我一开始成功对AXI4进行了读写测试,在了解读写时序后这是很简单的,但是在对AXI-lite进行读写测试时,本以为读写时序与AXI4一致,并且端口数量大大减少,实验应该会很快做完,但却出现了下图所示情况:

       图中即使使awvalid信号一直为高,awready信号却迟迟无法拉高,这与AXI4仿真时情况不符,之后再一次偶然打包AXI接口的ip时,发现了原因,如下图所示:

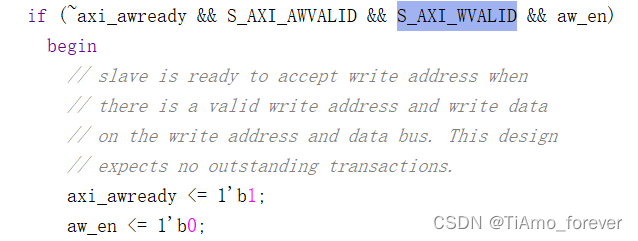

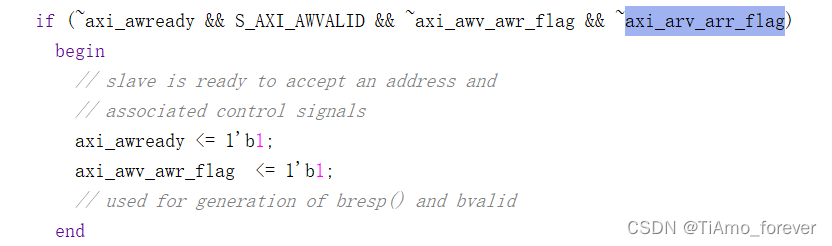

        此处展示的是模拟AXI-lite的有关代码,可以看到,要想拉高awready,不仅需要拉高awvalid,而且wvalid信号 也要同时为高,再来看模拟AXI-full的有关代码:

        可以看到AXI-full中拉高awready的条件仅仅是awvalid拉高即可(其中的awr_flag和arr

_flag信号在复位时会自动置0),接下来我尝试把awvalid和wvalid 同时拉高仿真AXI-lite,结果如下:

        可以看到awready信号成功拉高。

        由于作者为初学者,这个问题困扰了我几天时间,且在网上找了很久没能获得答案,仅以此文做一个记录,若并不是您要找的答案,请忽略。
