从零开始学习3D可视化之场景层级(2)

快速搭建3D可视化场景之使用ThingJS解决问题 想要快速搭建3D场景需要掌握多少知识?其实有时候只需要了解JavaScript就行了,其他的你都可以在ThingJS中找到解决方法!为什么要快速搭建3D场景?在这个互联网时代,你领先了一步,可能就是领先了数万人甚至数百万人!而ThingJS将搭建3D可视化场景简化成了四个步骤:搭建场景、应用开发、数据对接、项目发布。而这四个步骤都十分简单,让你不用再操心其他方面! 随着互联网的不断发展壮大,... 阅读详情

1、 动态创建组合场景

2、 加载后的楼层和建筑对齐

3、 预知未知加载场景的物体结构

对于一些大型的3D可视化场景,使用 CampusBuilder 直接制作会比较困难,直接加载也存在性能、加载时间等问题。

解决这个问题首先在CampusBuilder 中可以分成多个工程进行搭建,比如园区和所有建筑的外立面使用一个独立的工程进行搭建,每栋建筑的室内分别使用其他独立工程进行搭建。但是在搭建过程中需要注意每个工程里的物体命名必须保证唯一。

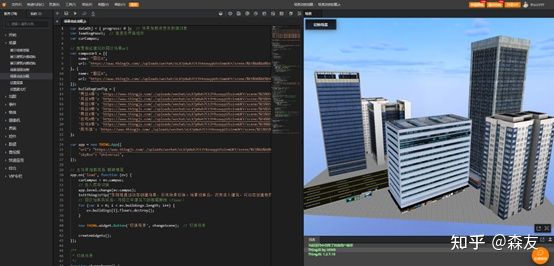

1、动态创建组合场景

例如,我按如下步骤来搭建3D可视化园区并开发应用。

1、搭建一个3D可视化园区,园区内有一个建筑,我会分成两个工程进行搭建,分别是“XX工业园区”、“XX工业园区-办公楼室内”。

2、分别导出各个工程,并同步到 ThingJS 平台;

3、在 ThingJS 先加载"XX工业园区",该园区中包含建筑,但该建筑只有外立面。

4、使用事件,可重新注册进入建筑的响应函数,事件回调内使用 app.create() ,动态加载“XX工业园区-办公楼室内”这个园区工程。

5、使用代码,获取“办公楼TMP”这个3D可视化园区物体的建筑,将其下的“办公楼楼层一”,“办公楼楼层二”,添加到本来只有外立面的“办公楼”对象身上。再将“XX工业园区-办公楼室内”和“办公楼TMP”这些临时对象删掉。

2、加载后的楼层和建筑对齐

为保证后面加载的3D可视化楼层和之前加载建筑对齐,可以这样做:

在 CampusBuilder 搭建3D可视化场
