简介

详细描述

Reset相关术语关系图

Conventional Reset（常规复位）

Fundamental Reset（基本复位）

Non-Fundamental Reset（非基本复位）

Hot Reset（热复位）

触发方式

方式一软件配置 Secondary Bus Reset

简介

PCIe 中有4种复位机制：Cold Reset（冷复位）、Warm Reset（暖复位）、Hot Reset（热复位）、FLR（Function Level Reset，功能级复位）。

前3种被称为 Conventional Reset（传统复位）。其中 Cold Reset、Warm Reset 基于边带信号 PERST#，又称为Fundamental Resets（基本复位）。Hot Reset 不使用边带信号 PERST#，又称为 Non-Fundamental Reset。

第4种 FLR 是PCIe 2.0新加入的Feature。

而 Conventional Reset 和 FLR 又都是 NVMe Reset 中的 Controller Reset 的触发方式。（详见另一文章 NVMe Reset）

详细描述

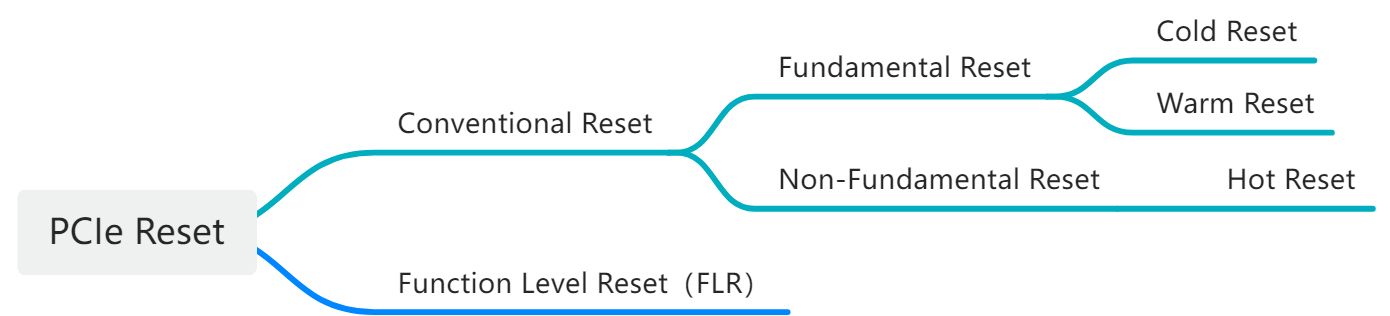

Reset相关术语关系图

Conventional Reset（常规复位）

Fundamental Reset（基本复位）

由硬件控制，会重启整个设备，包括重新初始化所有的状态机、所有的硬件逻辑、端口状态和配置寄存器；某些寄存器里属性为 Sticky 的 Field（字段）除外。

一般发生在整个系统重启的时候（比如重启电脑）。

触发方式（两种）

系统给设备发送 PERST# 信号，设备接收该信号后触发。前提是 PCIe 设备支持 PERST# 信号。
如 PCIe 设备不支持 PERST# 信号，上电时自动触发。选择不支持 PERST# 信号的 PCIe 设备，必须能自己触发。比如，侦测到 3.3 V 电压后就触发 Fundamental Reset；设备供电超出标准电压是，必须触发 Fundamental Reset。

Cold Reset（冷复位）

设备主电源断开后重上电导致的复位。

主电源 Vcc 通断，辅助电源 Vaux 一直在。所以该复位不会影响到 Sticky 的字段。

触发方式

一个系统上电时，主电源稳定后会有"Power Good"信号，这时 ICH（I/O控制器集线器）就会发 PERST# 信号给挂载的 PCIe SSD。

如果系统重启，Power Good 信号的变化会触发 PERST# 的 Assert 和 De-Assert，就可以实现 PCIe 设备的 Cold Reset。

Warm Reset（温复位）

Optional，是可选的。各厂商可自行选择是否添加此功能。

不断开主电源 Vcc 的情况下由系统触发导致的复位。PCIe 协议没有定义具体如何触发 Warm Reset，因此产生机制由系统设计者决定，比如改变系统的电源管理状态可能会触发设备的 Warm Reset。

触发方式

如果系统可以提供触发 Power Good 以外的触发 PERST# 的方法，就可以实现 Warm Reset。

Sticky 属性

在 Reset Link 后还能保存之前的错误状态，对 FW 以及上层应用来说很有用。对调试阶段很有帮助。

配套辅助电源（Vaux）保证 Sticky 的字段记录。如果主电源和辅助电源都关闭，Sticky 寄存器也会复位。（详见另一文章 PCIe Stick）

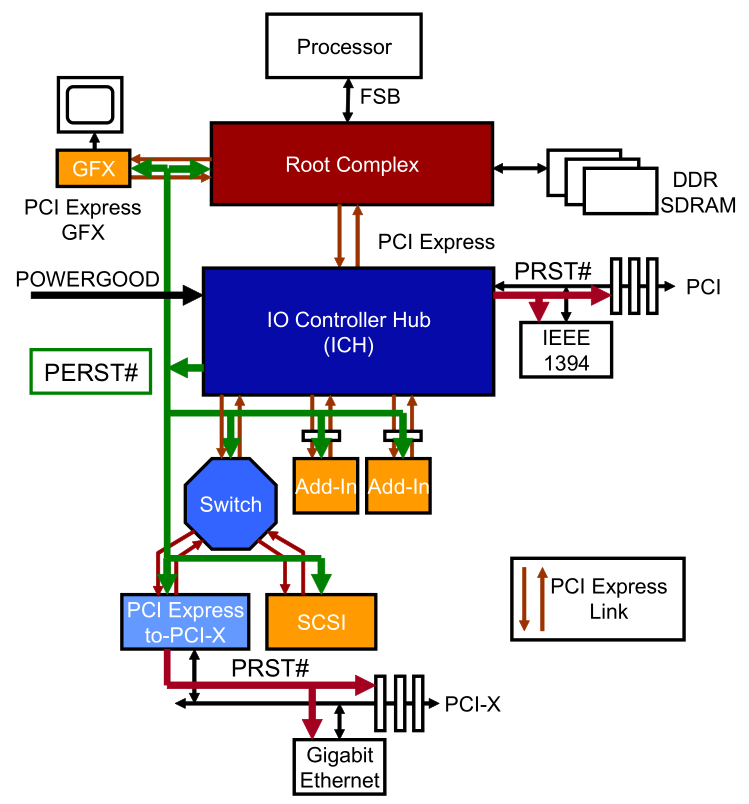

PERST# 信号

PCIe Express Reset 信号，一种边带信号。

PERST# 信号会发送给所有 PCIe 设备，设备可以选择用这个信号，也可以不理它。

关于“PERST# 信号是如何产生的？”请看前面章节：Cold Reset 和 Warm Reset 的触发方式。

Non-Fundamental Reset（非基本复位）

Hot Reset（热复位）

是一种 In-band 复位，不使用边带信号。

触发方式

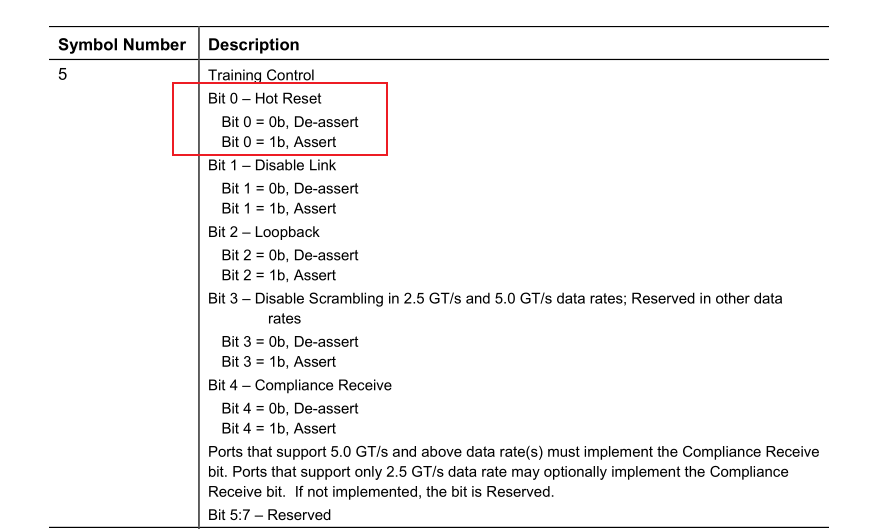

通过 Assert TS1 的 Symbol 5 的 bit 0 实现，如下图。

PCIe 设备通过向其链路（Link）相邻的设备发送数个TS1 Ordered Set（ Symbol 5 的 bit 0 置1）。这些 TS1OS在所有的通道（Lane）上同时发送，并持续 2ms 左右。

PCIe 设备接收到两个连续的带 Hot Reset的 TS1 后，经过 2ms 的超时后：

LTSSM 经过 Recovery and Hot Reset 状态，最终停在 Detect 状态（Link Training 的初始状态），并重新开始链路初始化训练；设备所有的状态机、硬件逻辑、端口状态和配置寄存器（Sticky 位除外）都回到最初值。

如果 Switch 的 Upstream 端口收到 Hot Reset，则会广播至所有的 Downstream 端口，并复位自己。

如果 PCIe 的 Downstream 端口收到 Hot Reset，则只需要复位其自己即可。

方式一软件配置 Secondary Bus Reset

软件可以通过配置空间的 Bridge Control 寄存器中的 Secondary Bus Reset（二级总线复位）bit 先写0再写1，来产生热复位。

需要注意的是，如果软件设置的是 Switch 的 Upstream 端口的二级总线复位 bit，则该 Switch 会往其所有的Downstream 端口广播热复位信号。而 PCIe-to-PCI 桥则会将接收到的热复位信号转换为 PERST# 置位，发送给PCI 设备。

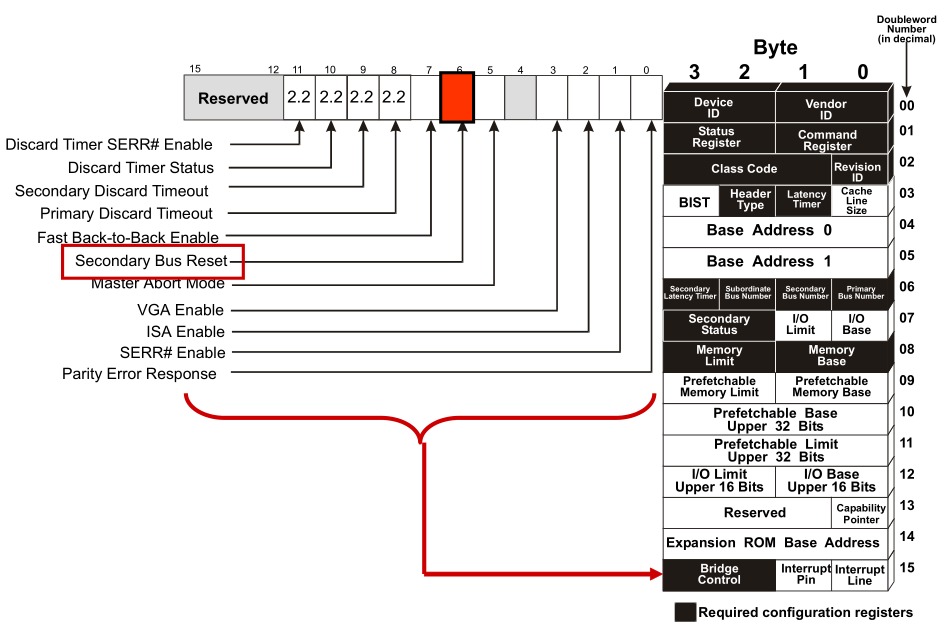

二级总线复位（Secondary Bus Reset）bit在配置空间的位置如下图所示：

方式二软件链路禁用

PCIe 协议还允许软件禁止某个链路（Link），通过在下游设备的链路控制寄存器中设置 Link Disable bit，把设备禁用。通过在下游设备的链路控制寄存器中设置 Link Disable bit，把设备禁用。如果将某个链路禁止，则该链路所有的下游 PCIe 设备都将收到链路禁止信号。

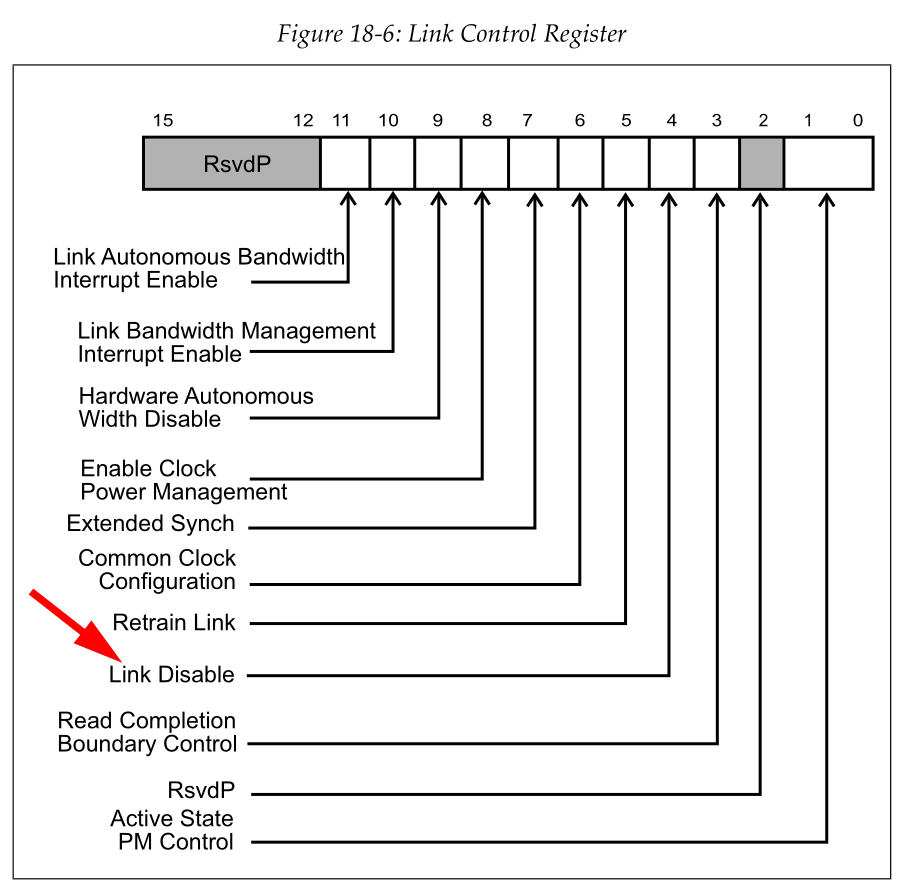

Link Control Register寄存器位于PCI Express Capability的Offset PXCAP + 10h: PXLC – PCI Express Link Control。

当禁用时，下游组件会收到禁用信号并执行相应的操作，这也会导致它们进行热复位。

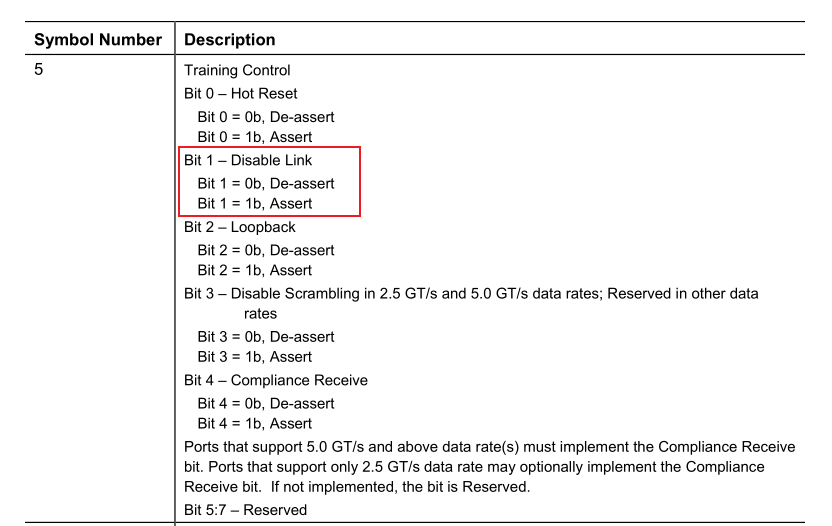

当设备的 Link Disable bit 被置上后，会进入 Recovery LTSSM 状态，即开始向 Root Complex 发送带Disable位设置的 TS1 消息（见下图 Symbol Number 5 中的 bit 1）。需要注意的是，只有在禁用链路后，才能对下游端口进行控制。因此，Link Disable 位被保留给上行端口，例如终端设备或交换机上行端口。

Root Complex 收到这样的 TS1 后，其物理层会发送 LinkUp = 0 的信号给到链路层，之后所有的 Lane 都会进入 Electrical Idle 状态。2ms 超时后，Root Complex 会进入 LTSSM Detect 状态，但是设备会保持在 Disabled LTSSM 状态，等待重启。

FLR（功能级复位）

Function Level Reset，允许软件指定某一 Function，仅复位该 Function，无需复位所有 Function。但如下寄存器不会受到影响：

带Sticky属性的寄存器。
HwInit类型的寄存器。这些寄存器的值由芯片的配置引脚决定，后者上电复位后从EEPROM中获取。
一些特殊的配置寄存器。如Captured Power（捕获功率）、ASPM Control、Max_Payload_Size、Virtual Channel等。
FLR不会改变设备的LTSSM状态。

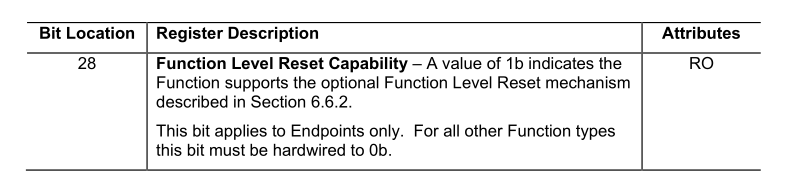

然而，并不是所有的设备都支持FLR，需要检查 Device Capabilities Register 的 bit 28 进行确认。

触发方式

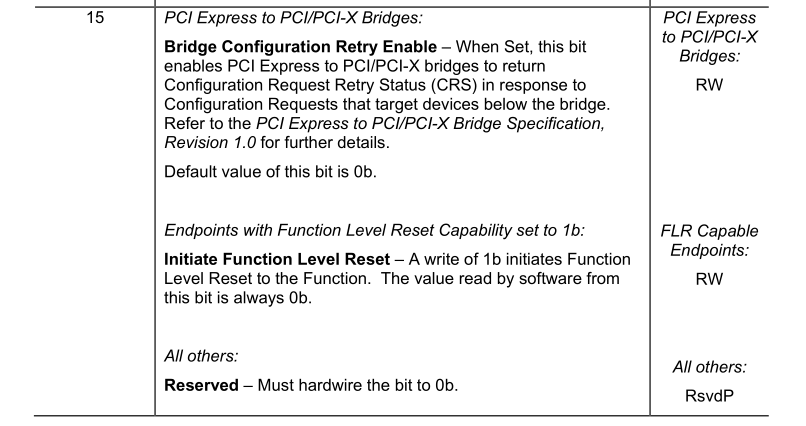

如果设备支持，软件可以通过 Device Control Register 的 bit 15 来触发 FLR。

操作要求

一个 Function 的重置需要在 100ms 内完成。
确保 FLR 期间不会访问被 FLR 的 Function。
把指令寄存器清空。
轮询 Device Status Register 的 bit 5（Transactions Pending，待处理事务）直到被清空。等到了 Completion Timeout，如果 Completion Timeout 没有使能，等 100ms。
初始化 FLR 后至少等 100ms。
重新配置 Function 并使能。

过程建议

不能保留之前的任何可以被读取的信息。如内部闪存需要被清零或改写。
回复要求 FLR 的 Cfg 请求，并开启 FLR。
对发进来的 TLP 可以回复 UC（Unexpected COmpletion，预期外完成）或者直接丢掉。
FLR 应该在 100ms 内完成，但其后的初始化还需一些时间，初始化过程中如果收到 Cfg 请求，可以回复 CRS（Configuration Retry Status，配置重试状态）。
