1、符号说明

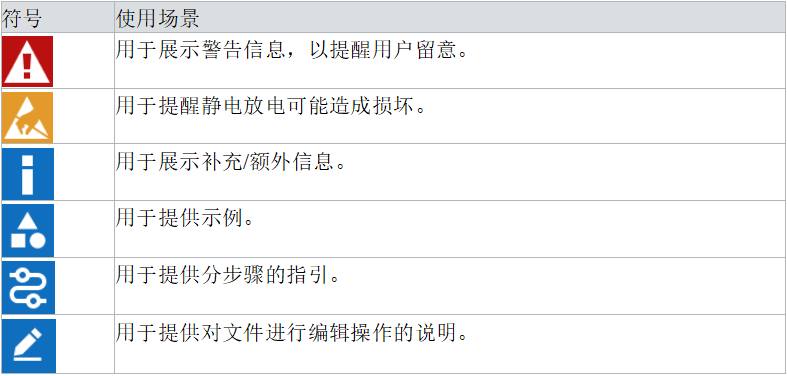

本文中所用到的一些样式和符号,可以参考以下表格说明。



2、功能概要

TIO9000上位机,是针对同星标准硬件产品TIO9000系列板卡开发的交互式软件。主要用于:

▲ 连接硬件并获取报文消息,使用友好的、可交互的方式对报文进行收发

▲ 获取、查看软件发送请求报文的脚本代码,进行定制化处理,降低上手难度

3、Windows窗体

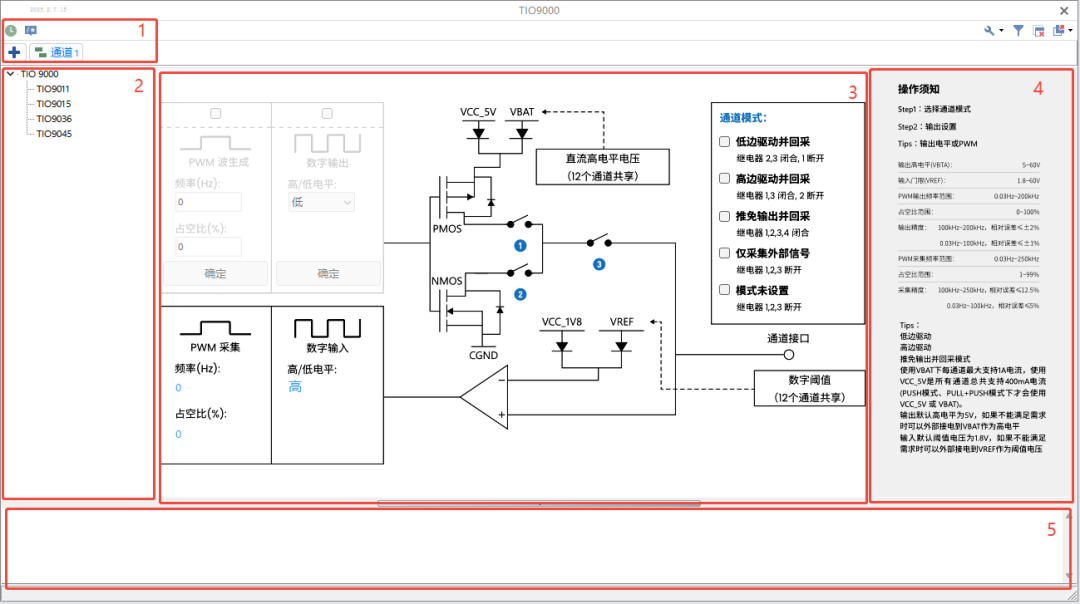

TIO上位机主要包括以下5个区域:

▲ 工具栏区

▲ 板卡通道树视图区

▲ 板卡数据的读取和设置区

▲ 操作须知区

▲ 操作日志区


图1:TIO上位机界面

3.1 工具栏区

工具栏区分为菜单栏和通道栏。

窗口顶部为菜单栏,如图2。


图2: 菜单栏

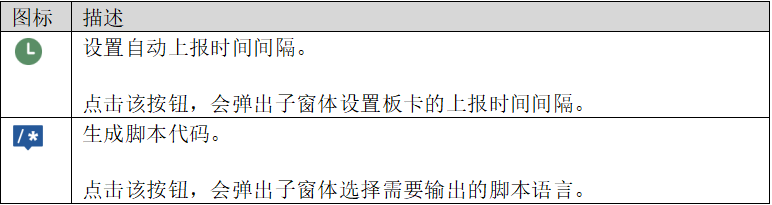

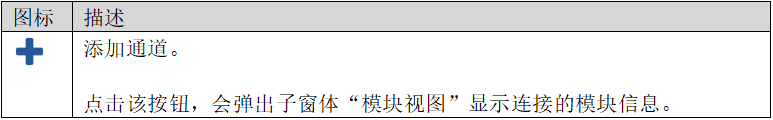

菜单栏图标说明如下:

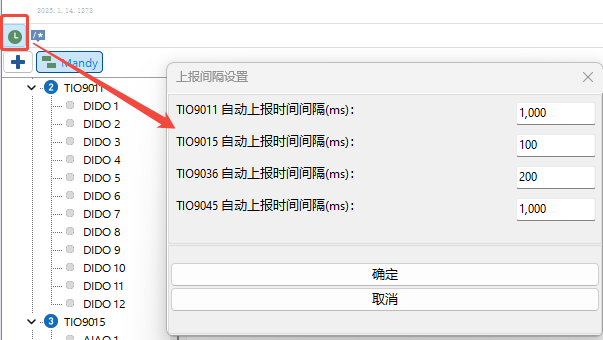

点击如下图标,弹出“上报间隔设置”窗口,在此处设置某类型板卡自动上报的周期。设置为0将停止板卡自动上报。如图3。


图3: 上报间隔设置

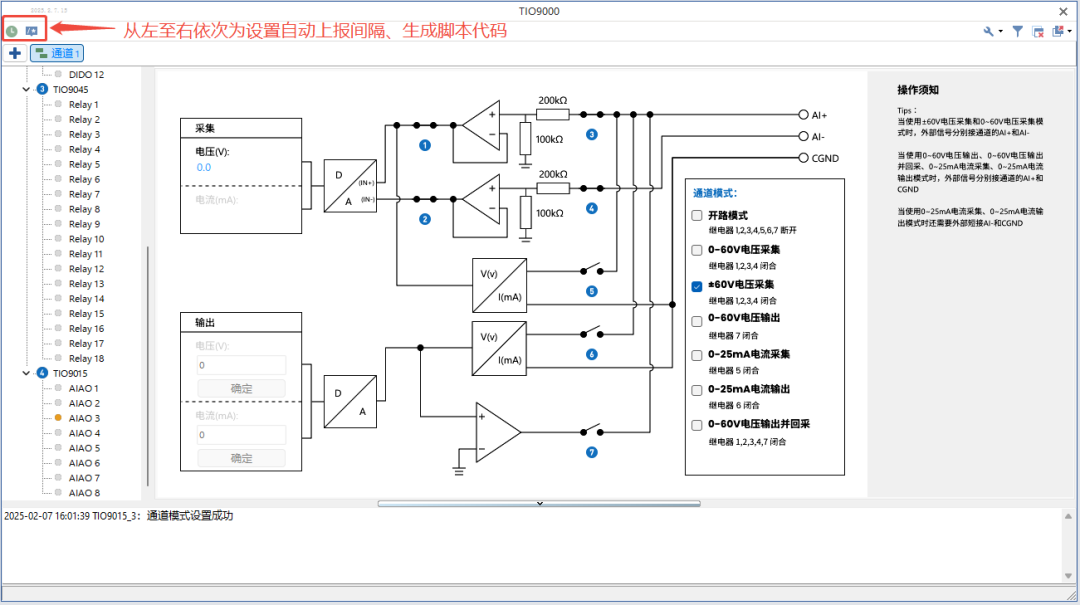

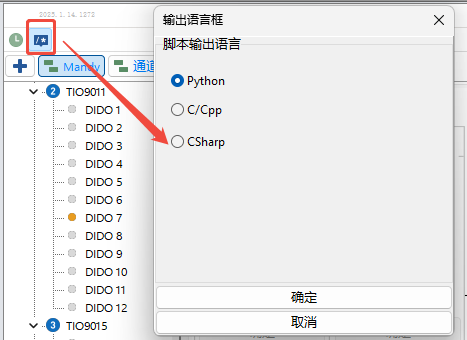

点击如下图标,弹出“输出语言框”窗口,在此处选择需要输出的脚本代码语言。针对板卡操作输出对应报文脚本代码。如图4、图5。


图4: 输出语言框

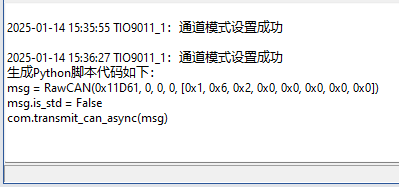

图5: 输出脚本代码效果

菜单栏下方为通道栏,通道栏图标说明如下:

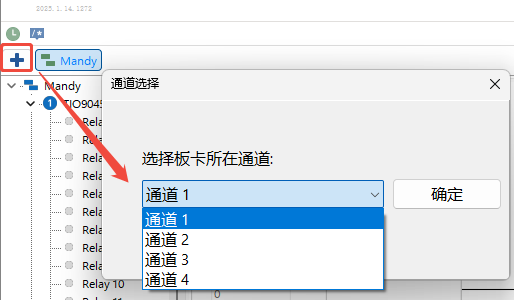

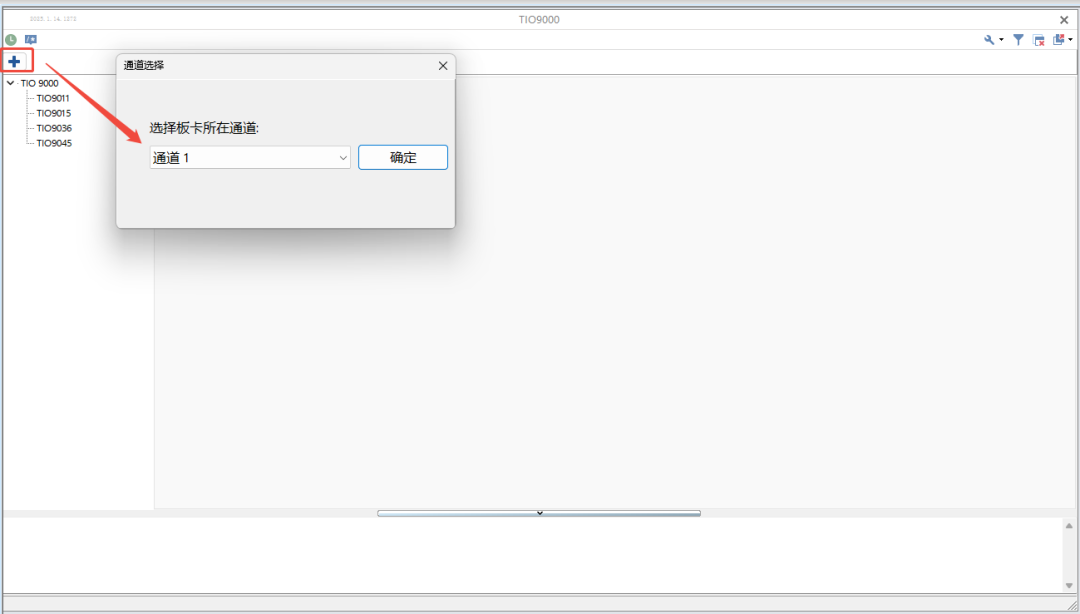

点击如下图标,添加通道,弹出选择板卡通道窗口,选择完成后会在右侧创建一个切换至该通道的按钮。点击创建出来的按钮可以切换至该工作通道并连接(本例为通道1)。如图6。


图6: 添加通道

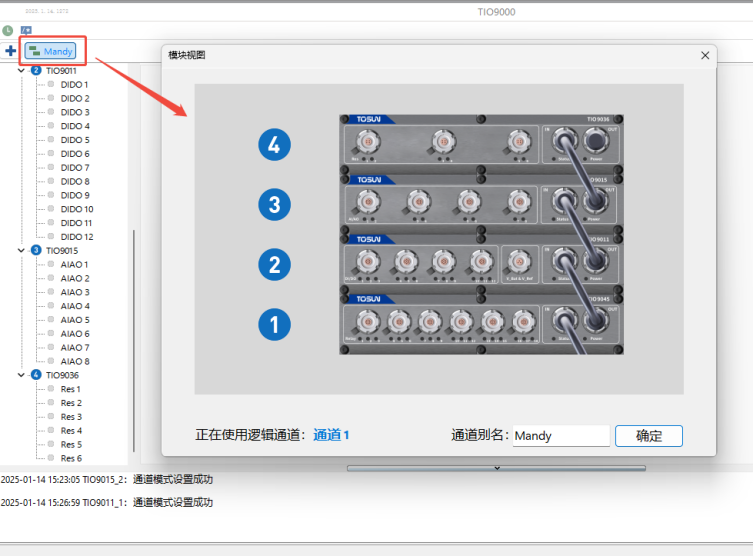

添加通道后,点击创建的通道按钮,查询工作在所选通道上的所有板卡,并获取板卡上报的报文。如图7。


图7: 所选通道的模块视图

3.2 板卡通道树视图区

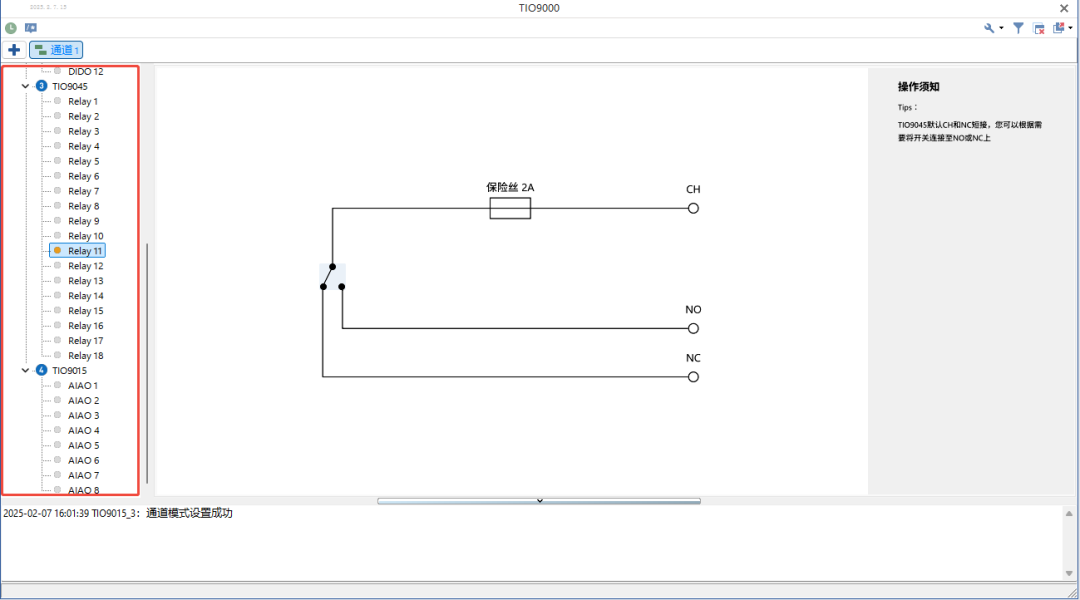

窗口左侧为板卡通道树视图。可在此选择不同板卡和某板卡的不同通道,如图8。


图8:树视图区

3.3 板卡数据的读取和设置区

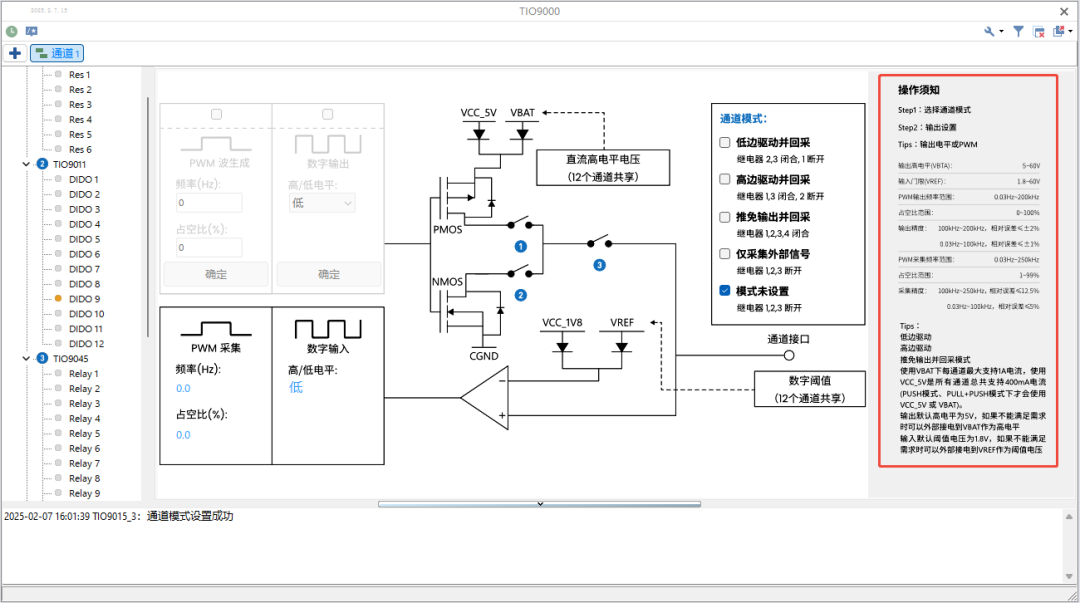

窗口中央为板卡数据的读取和设置界面,可在此界面查看和设置板卡配置数据,如图9。


图9:数据读取/设置区

3.4 操作须知区

窗口右侧为该板卡的操作须知,可查看该板卡的注意事项,如图10。


图10:操作须知区

3.5 操作日志区

用于展示发送请求报文操作硬件的log信息以及该操作的脚本代码。如图11。


图11: 操作日志区

4、板卡操作说明

4.1 TIO9011

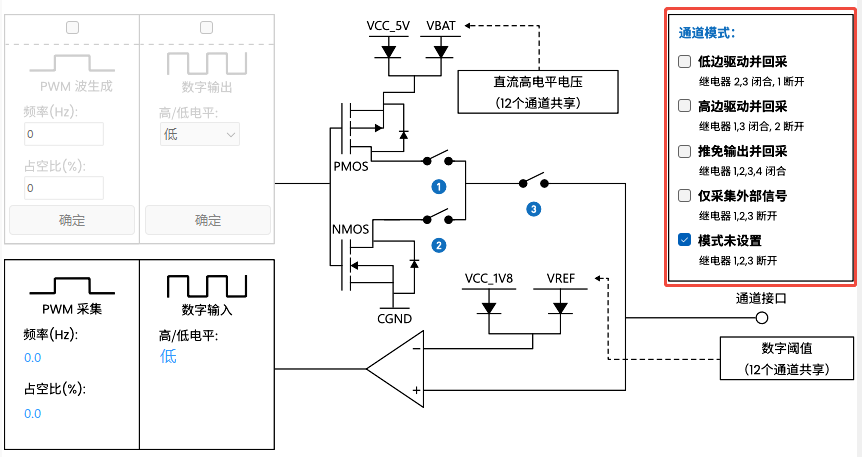

通道模式设置为Pull、Push、Pull+Push后,输出PWM参数和输出高低电平参数切换为可选状态。通道模式、输出PWM参数、输入PWM参数、输出高低电平参数、输入高低电平参数均通过板卡自动上报获取。

▲ 设置通道模式:


图12: 设置通道模式

▲ 设置输出PWM参数:

选中顶部复选框后,输出PWM参数为可设置状态。


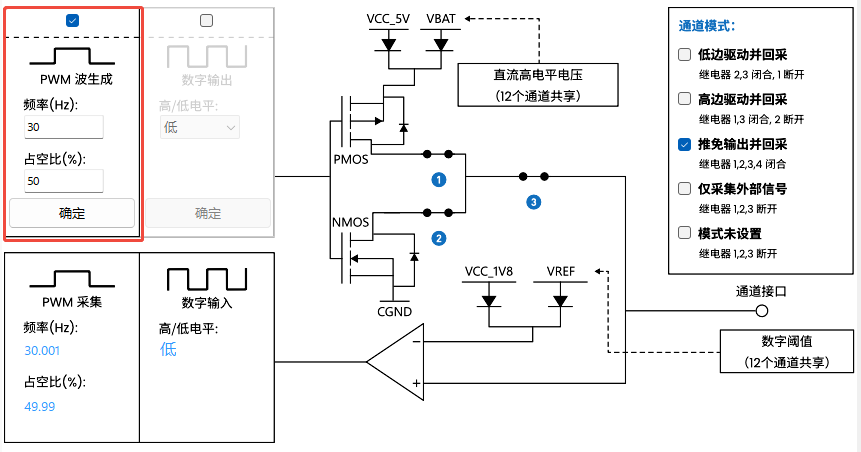

图13: 设置输出PWM参数

▲ 设置输出高低电平参数:

选中顶部复选框后,输出高低电平参数为可设置状态。


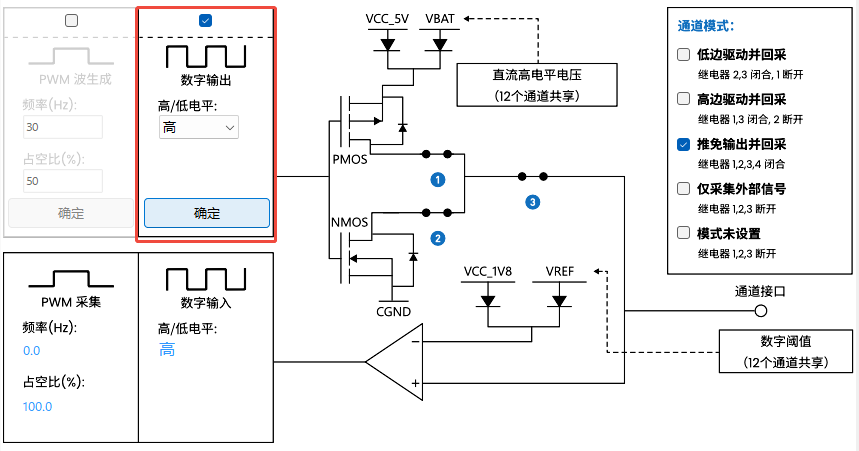

图14: 设置输出高低电平参数

4.2 TIO9015

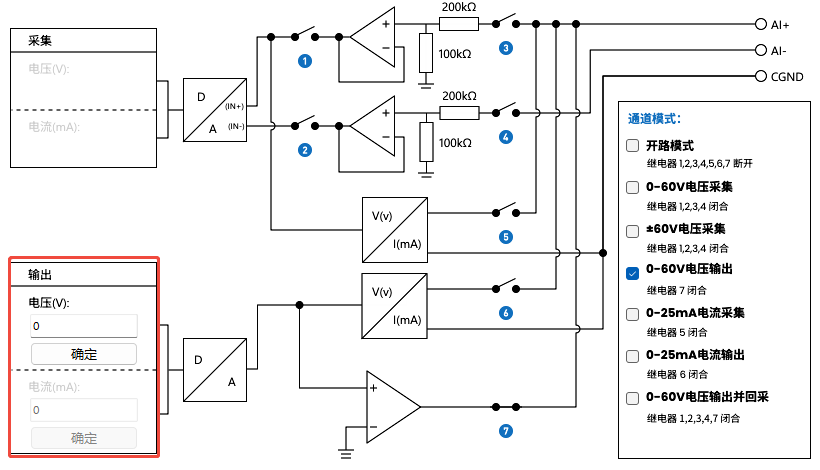

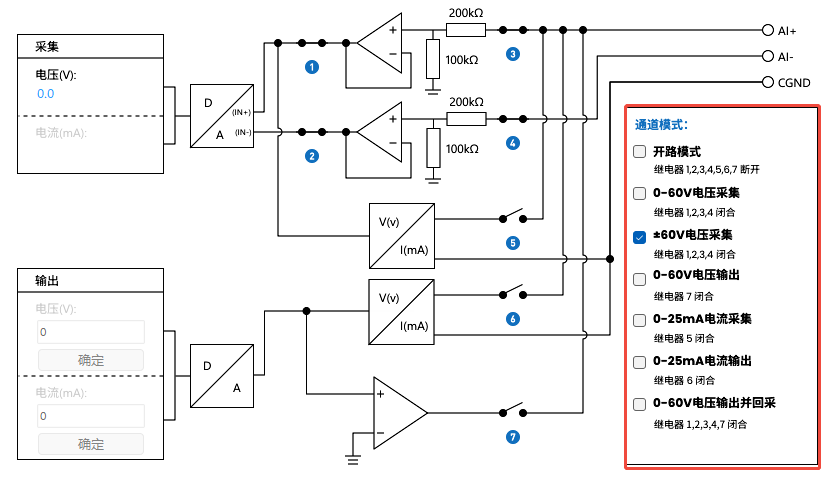

通道模式、输出模拟量、输入模拟量均通过板卡自动上报获取。

▲ 设置通道模式:


图15: 设置通道模式

▲ 设置输出模拟量:


图16: 设置输出模拟量

4.3 TIO9036

继电器状态、电阻阻值均通过板卡自动上报获取。

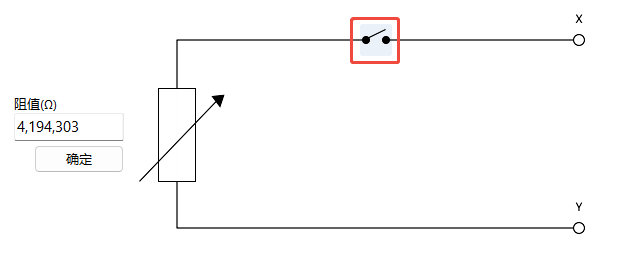

▲ 设置继电器状态:


图17: 设置继电器状态

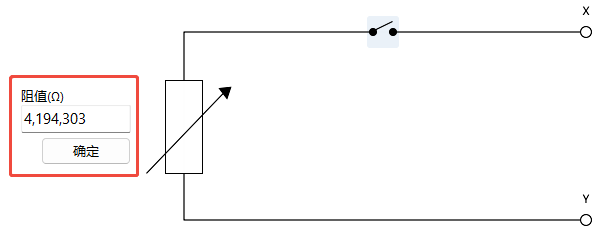

▲ 设置电阻阻值:


图18: 设置电阻阻值

4.4 TIO9045

继电器状态通过板卡自动上报获取。

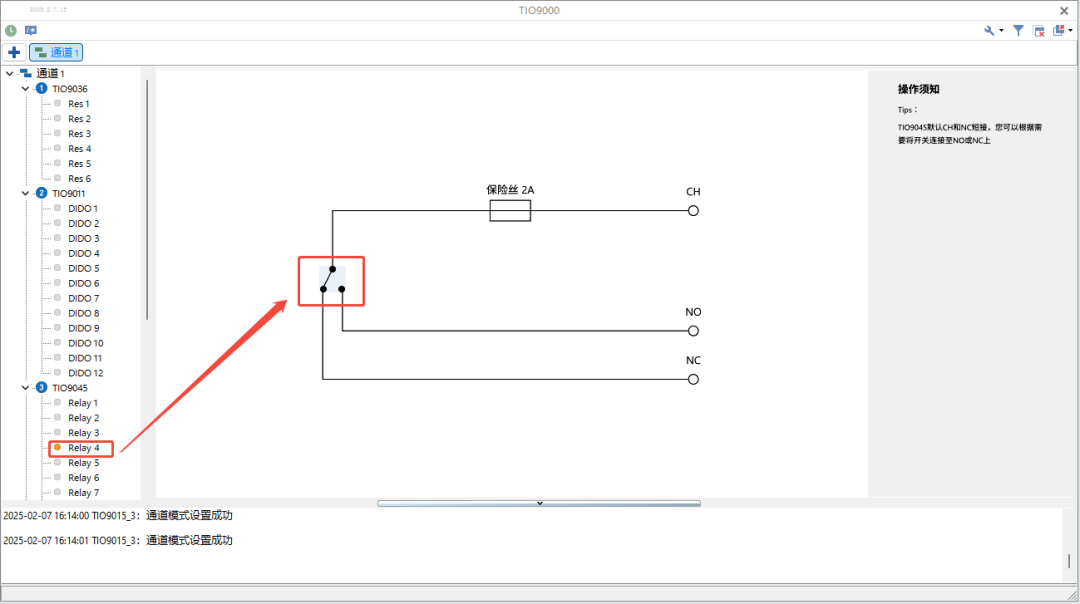

▲ 设置继电器状态:


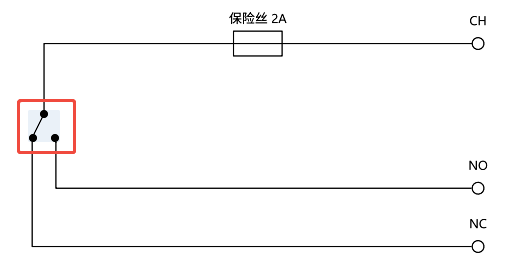

图19: 设置继电器状态

5、示例

确保硬件连接正常(TIO板卡设备和CAN报文收发设备)。本例使用TIO9000系列板卡+TC1016。

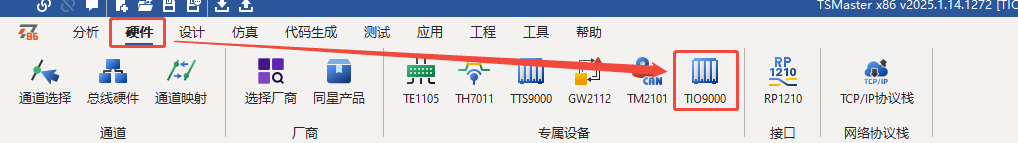

步骤1:新建TSMaster工程,打开TIO9000。


图20: 打开TIO9000

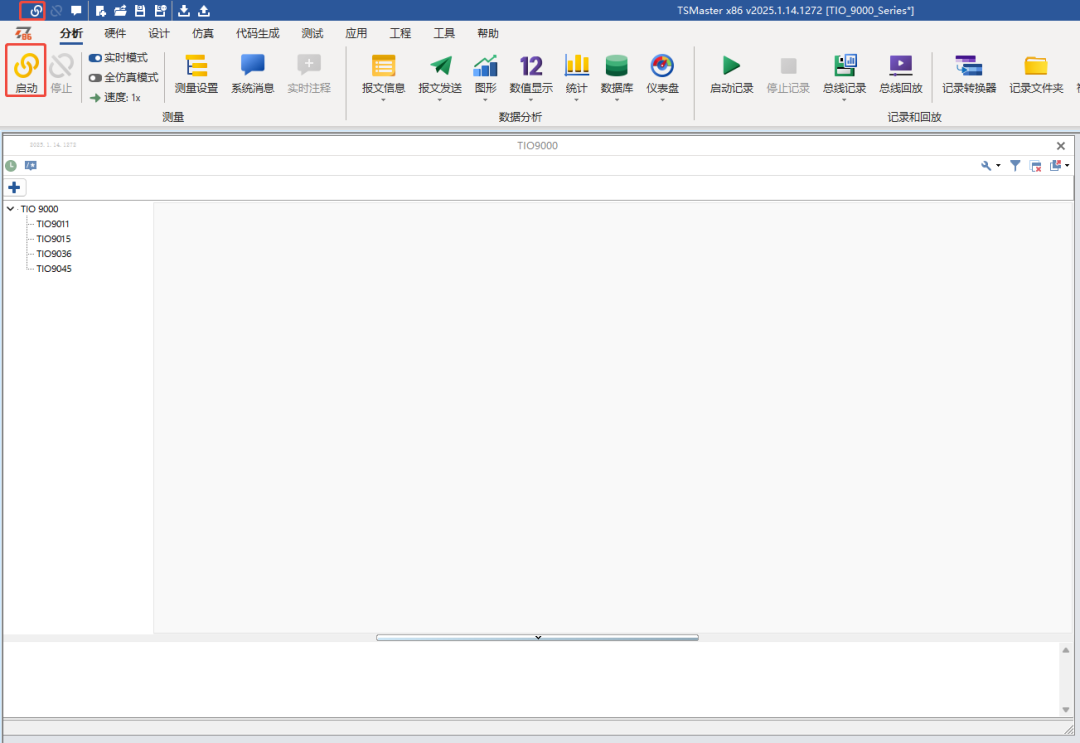

步骤2:启动TSMaster在线测量。


图21: 启动TSMaster在线测量

步骤3:添加通道并确定。

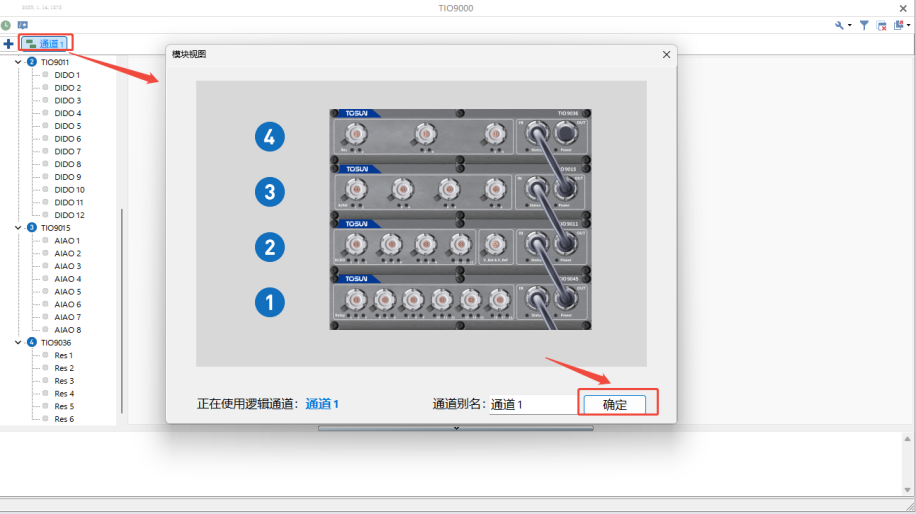

图22: 添加通道

步骤4:识别并连接板卡,显示模块视图。

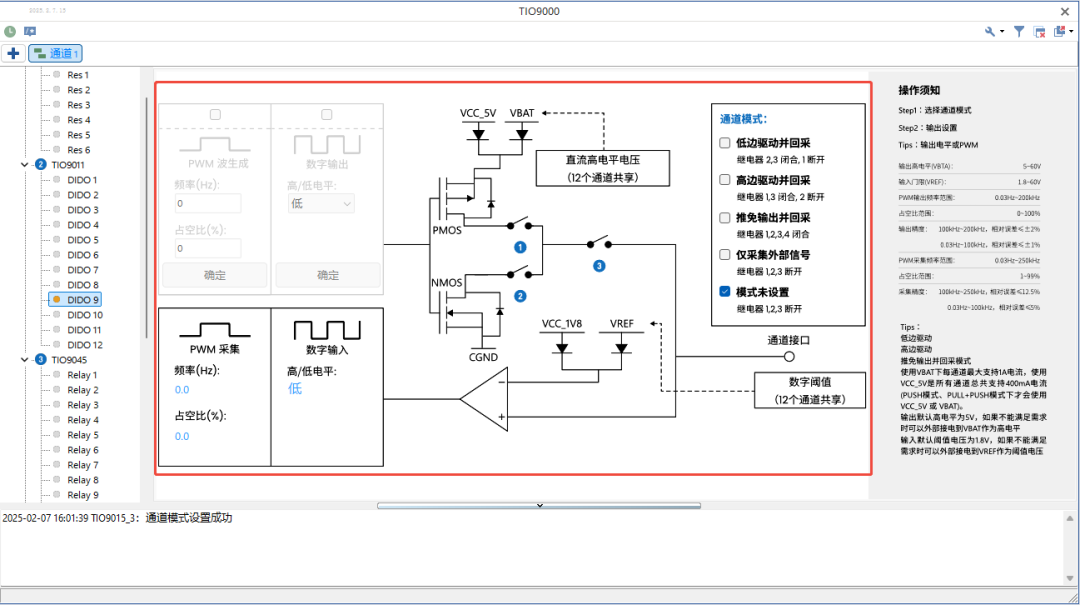

图23: 识别并连接板卡

步骤5:通过左侧树视图,选择并操作板卡。


图24:选择并操作板卡

在报文信息窗口(Trace),可以看到被修改的信号值(需要提前加载dbc文件来解析报文),以及板卡物理亮灯变化。


图25: 报文信息窗口

小贴士:

1、软件下载:

点击下方软件下载链接,直接下载安装,建议下载 beta 版本:

https://download.tosun.tech/TOSUNSoftware/TSMaster_Setup_beta.7z

2、软件升级:

在电脑有互联网连接的前提下,可以在软件内检查升级至最新版本。

技术支持:support@tosunai.cn

3、TOSUN同星官方公众号:欢迎关注官方公众号,每周五分享TSMaster干货内容。
