干货分享 | TSMaster 中 Hex 文件编辑器使用详细教程

TSMaster 软件的 Hex 文件编辑器提供了文件处理的功能，这一特性让使用 TSMaster 软件的用户可以更便捷地对 Hex、bin、mot、s19 和 tsbinary 类型的文件进行处理。

本文重点讲述 TSMaster 中 Hex 文件编辑器的使用方法，该编辑器能实现将现有的 Hex、bin、mot、s19 和 tsbinary 类型的文件按地址分割；并且能将 Hex、bin、mot、s19 和 tsbinary类型的文件合并。合并可实现同文件的数据块合并，也可以实现跨文件合并。本文使用 Hex类型文件举例。

本文关键词：Hex，bin，mot，s19，tsbinary，文件编辑器，文件分割，文件合并

目录

Catalog

1. 如何载入 Hex、bin、mot、s19 和 tsbinary 文件

2. 文件的分割

3. 文件的合并

4. 文件保存类型

1. 如何载入 Hex、bin、mot、s19 和 tsbinary 文件

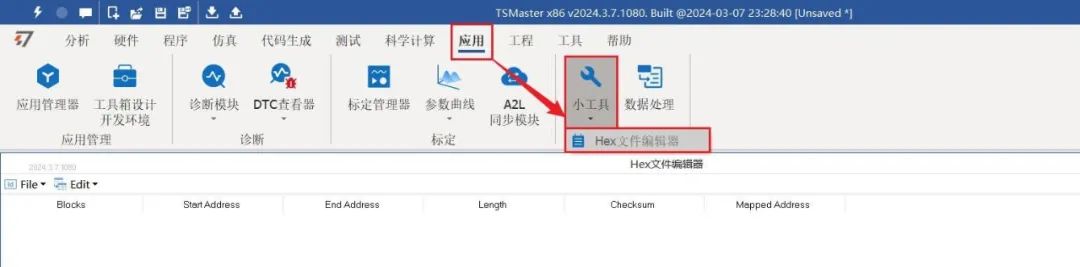

在 TSMaster 中点击应用模块，选择小工具，点击 Hex 文件编辑器。如图 1 所示：

图 1

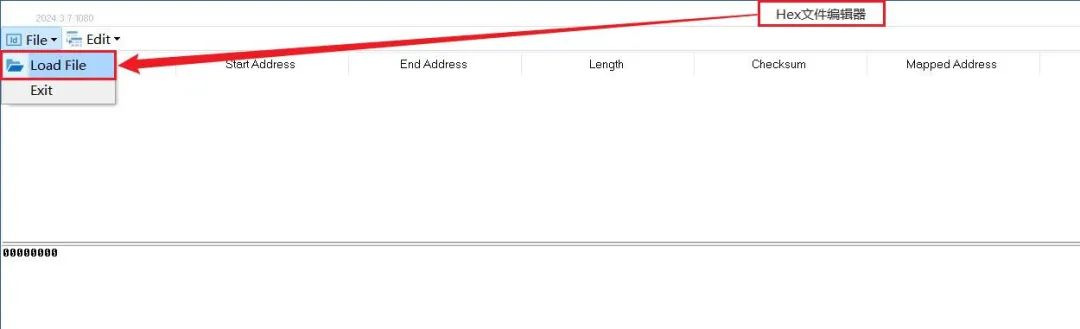

在 Hex 文件编辑器窗口，点击文件(File)按钮，点击加载文件(Load File)，即可加载 Hex 文件。如图 2 所示：

图 2

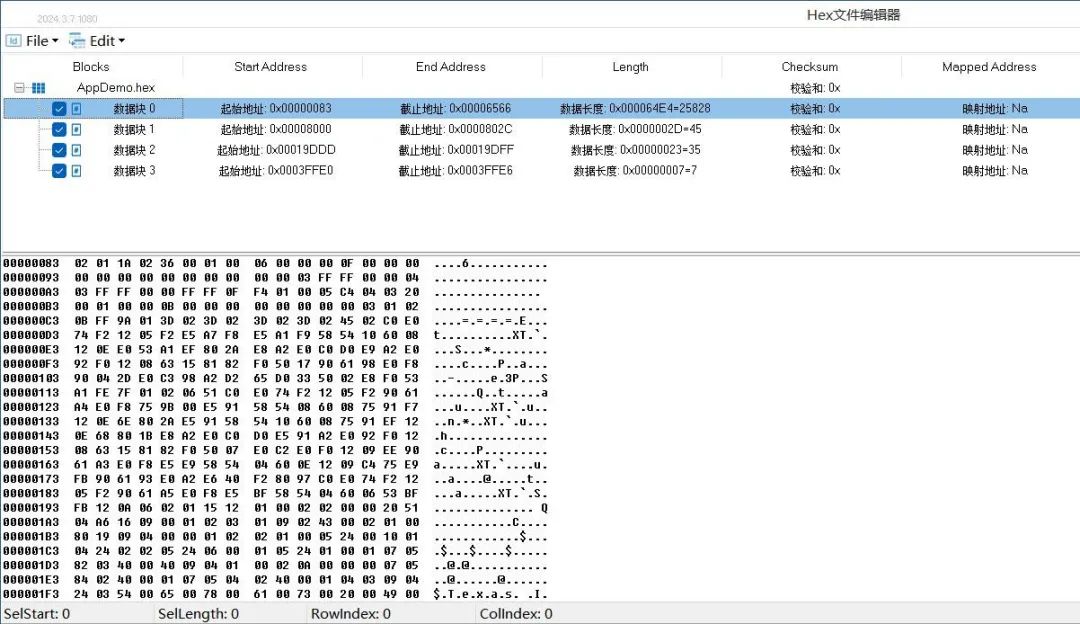

Hex 文件加载进来后，Hex 文件编辑器窗口上半部展示该 Hex 文件的数据块、起始地址、截止地址、数据长度、校验和和映射地址，下半部展示数据块中内容。如图 3 所示：

图 3

2. 文件的分割

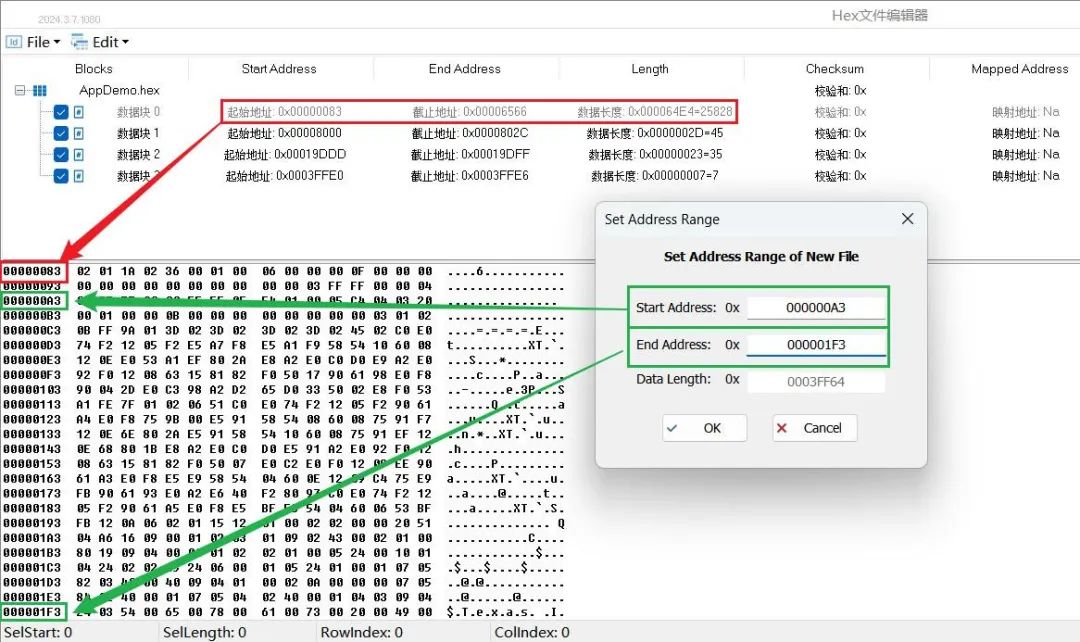

Hex 文件编辑器可以对载入的 Hex、bin、mot、s19 和 tsbinary 类型的文件进行分割。当前载入的 Hex 文件有四个数据块，如图 4 所示：选中数据块 0，点击编辑(Edit)按钮，选择按地址范围另存为(Save As Address Range)，弹出设置地址范围窗口(Set Address Range)，设置分割后的 Hex 文件起始地址为：0x000000A3，截止地址为：0x000001F3，点击 OK。

图 4

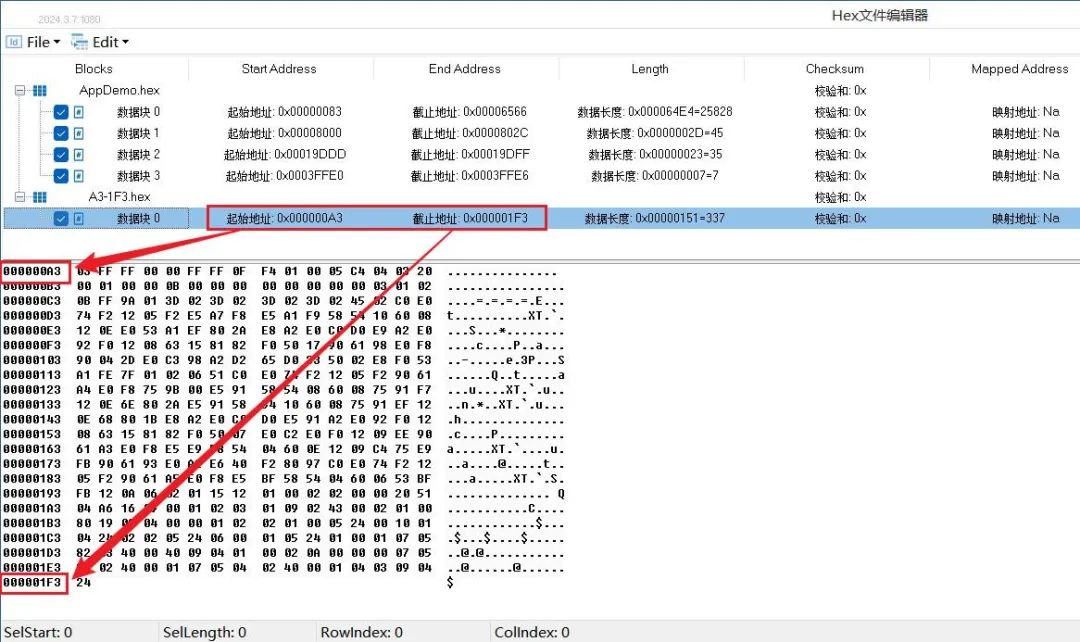

设置好起始地址和截止地址后选择一个目录保存分割后的 Hex 文件。保存成功后，加载分割后的 Hex文件。如图 5 所示：当前加载的分割后的 Hex文件的起始地址为：0x000000A3，截止地址为：0x000001F3，与分割时设置的地址相同。

图 5

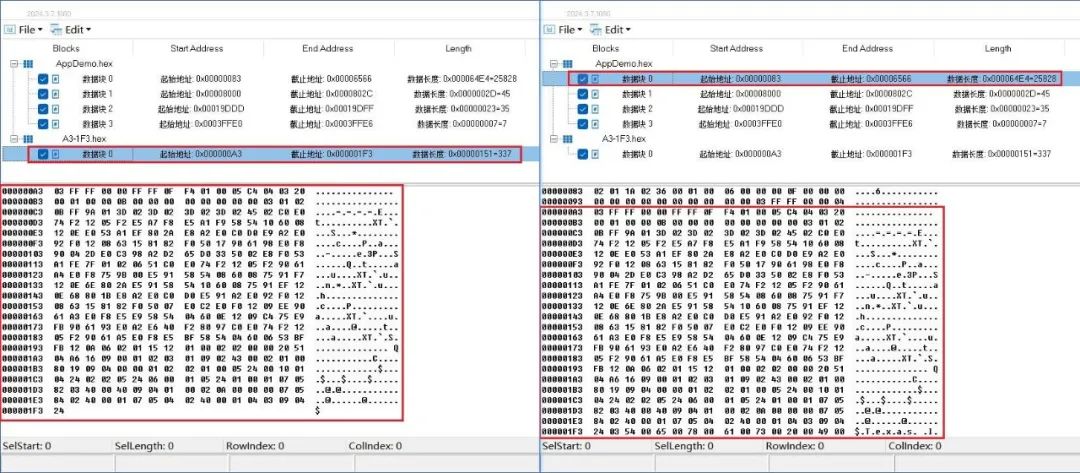

Hex 文件编辑器分割 Hex 文件保持数据块内容不变，如图 6 所示，对比分割后的 Hex 文件与分割前的 Hex 文件，可以发现相同地址区域的数据块内容是一样的。

图 6

3. 文件的合并

Hex 文件编辑器也可以对载入的 Hex、bin、mot、s19 和 tsbinary 类型的文件进行合并。

合并分为两种方式：

1、同文件内提取不同数据块生成新文件；

2、跨文件合并。

3.1 生成新文件

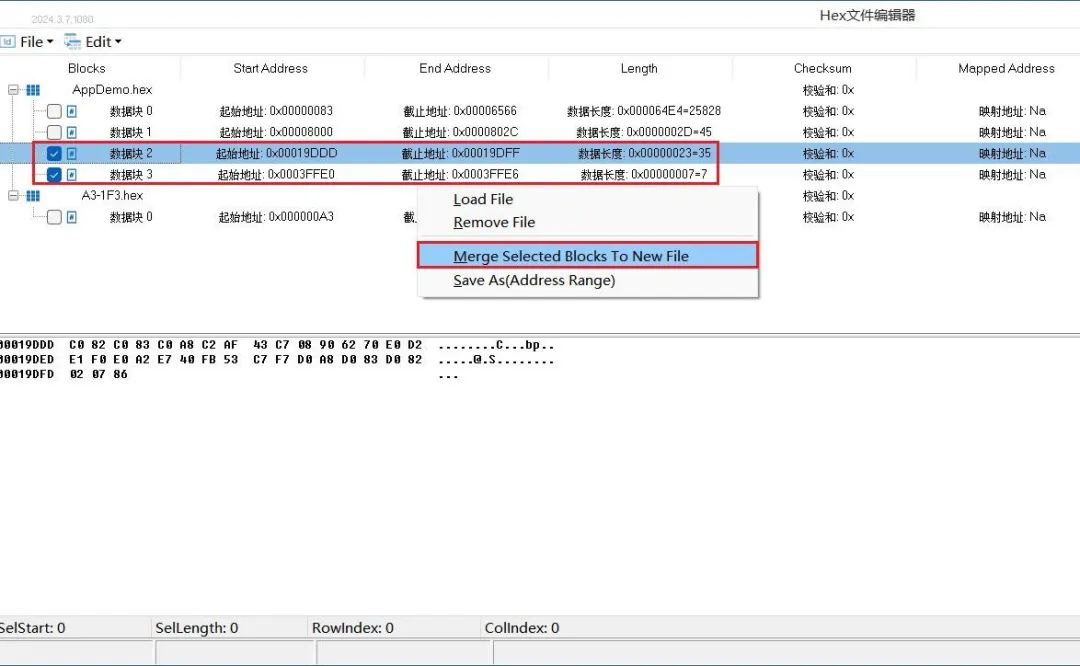

加载一个具有多个数据块的 Hex 文件，勾选要提取的数据块，在空白处点击鼠标右键，选择合并选定的块到新文件(Merge Selected Blocks To New File)。如图 7 所示：

图 7

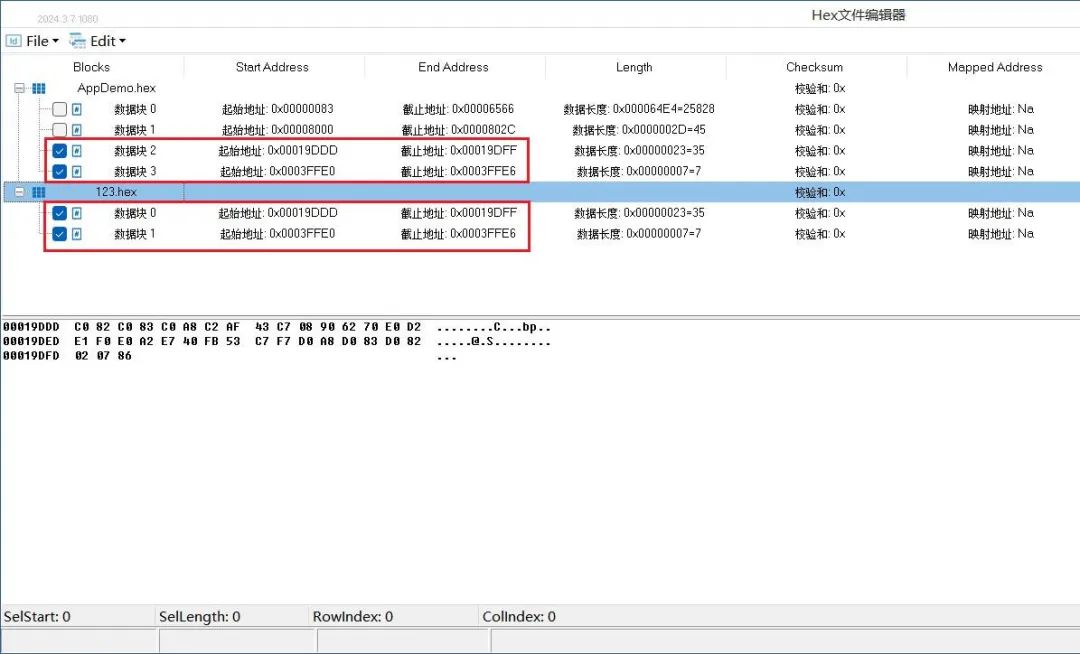

保存成功后，加载合并后的 Hex 文件。如图 8 所示：新 Hex 文件的起始地址和截止地址与合并前的 Hex 文件的起始地址和截止地址相同，并且数据块也保持原有个数。

图 8

3.2 跨文件合并

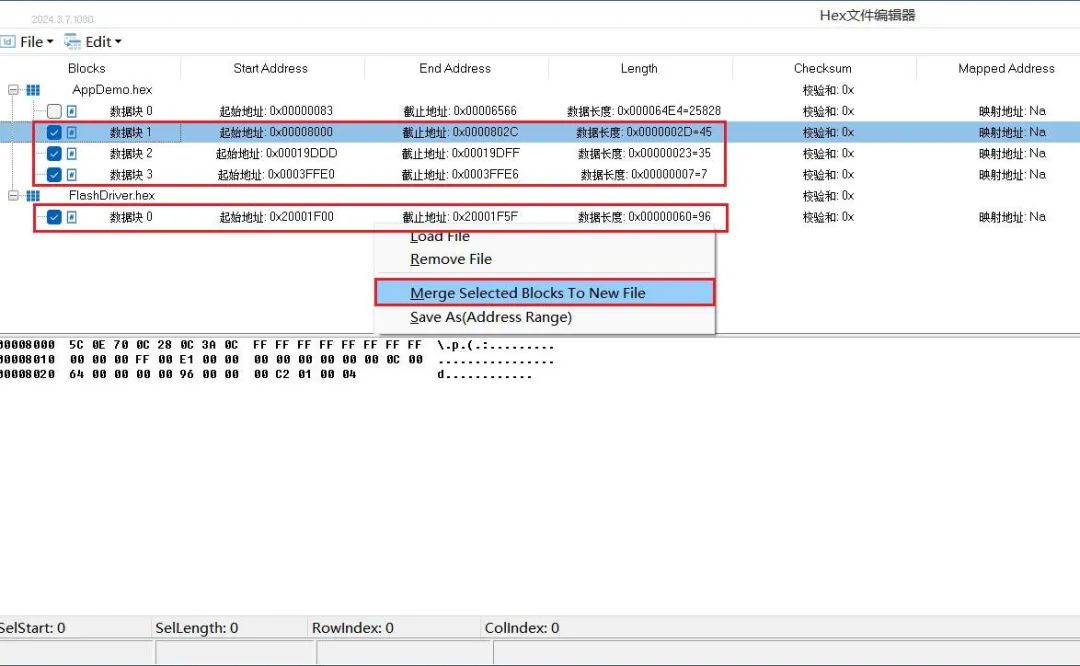

加载两个不同的 Hex 文件，选中要合并的数据块，在空白处点击鼠标右键，选择合并选定的块到新文件(Merge Selected Blocks To New File)。如图 9 所示：

图 9

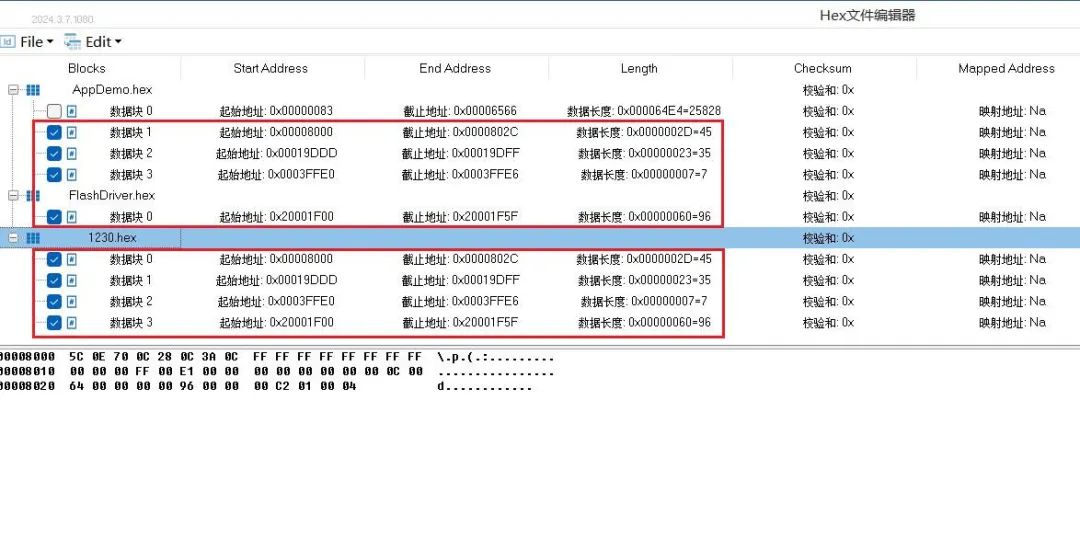

保存成功后，加载合并后的 Hex 文件。如图 10 所示：新 Hex 文件的起始地址和截止地址与合并前的 Hex 文件的起始地址和截止地址相同，并且数据块也保持原有个数。

图 10

4. 文件保存类型

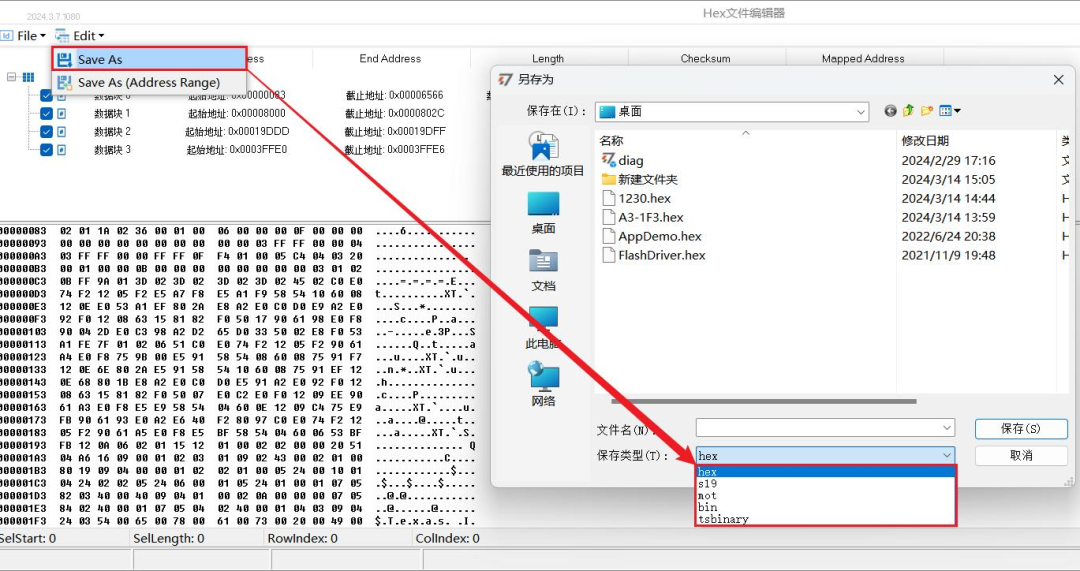

对于加载的文件，无论是 Hex、bin、mot、s19 以及 tsbinary，都可以在保存时选择想要保存的文件类型。如图 11 所示：点击编辑(Edit)按钮，选择另存为(Save As)，在弹出的另存为窗口的保存类型处，可以选择保存为 Hex、bin、mot、s19 或 tsbinary 类型。

图 11
