干货分享 | TSMaster 中不同总线报文消息过滤的操作方式

TSMaster软件平台支持对不同总线(CAN、LIN、FlexRay)报文和信号的过滤,包括全局接收过滤、数据流过滤、窗口过滤、字符串过滤、可编程过滤,针对不同的总线信号过滤器的使用方法基本相同。今天重点和大家分享一下关于TSMaster中报文消息过滤的多种方式操作。

本文关键字:CAN、LIN、FlexRay、报文消息过滤

目录

Catalog

1.  CAN报文消息过滤

2.  LIN报文消息过滤

3.  FlexRay报文消息过滤


一、CAN报文消息过滤

在CAN报文信息中用到的过滤操作有以下几种:全局接收过滤、数据流过滤、窗口过滤、字符串过滤、可编程过滤;下面将对这几种过滤操作进行详细的讲解。

1、全局接收过滤

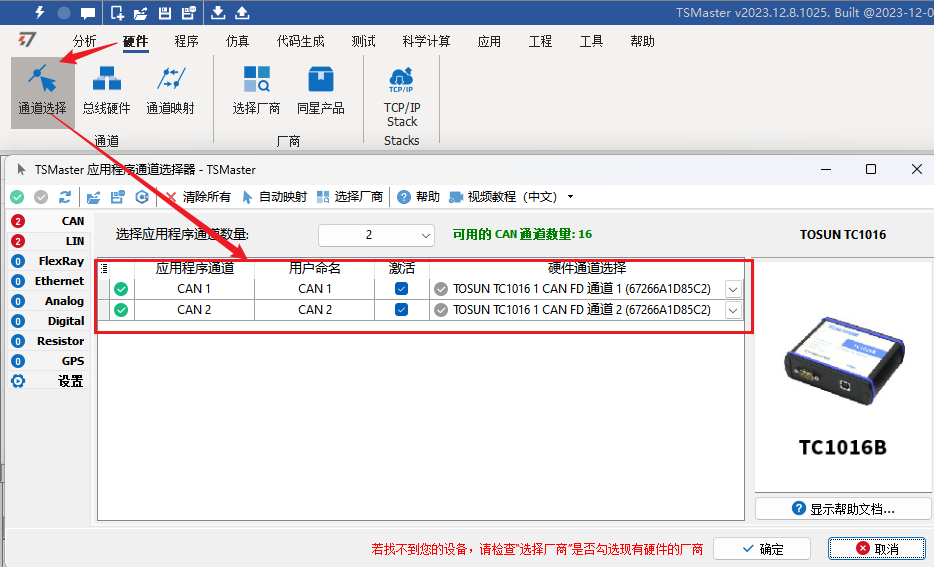

全局接收过滤是指在硬件控制器上完成过滤的设置,这种方式仅限支持同星的硬件及同星虚拟通道,其他厂家设备不支持。在操作之前需要将硬件通道选择同星的设备,这里以TC1016为例。


▲ 图一

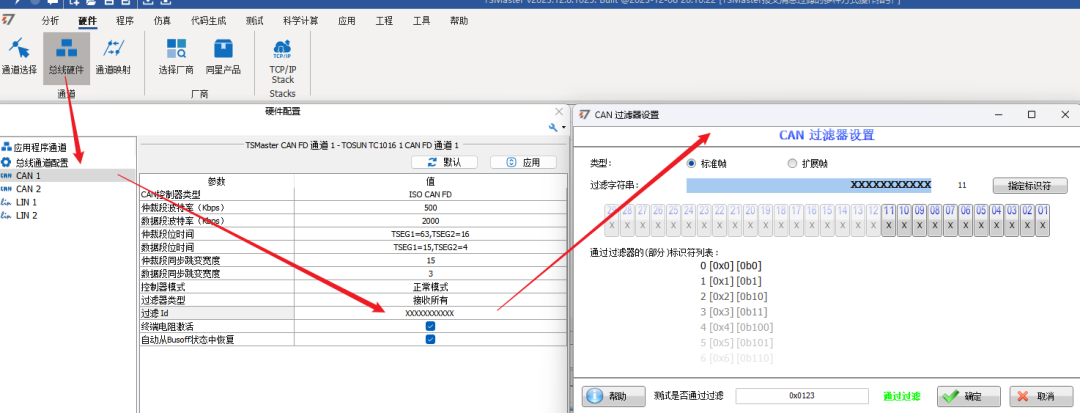

随后打开总线硬件-CAN硬件配置-过滤ID设置,如图二所示。在这里可以选择对标准帧和扩展帧进行过滤,默认是通过型过滤器,无法修改成阻止型过滤器。过滤条件是对报文ID的每个二进制位识别,每个位对应有三个设置符“0、1、x”,x表示该位可以为0也可以为1。如果只需要过滤一个ID也可以直接指定标识符,完成设置之后下方会显示可以通过的标识符列表,坐下方可以验证期望的标识符是否能通过这个过滤器。


▲ 图二

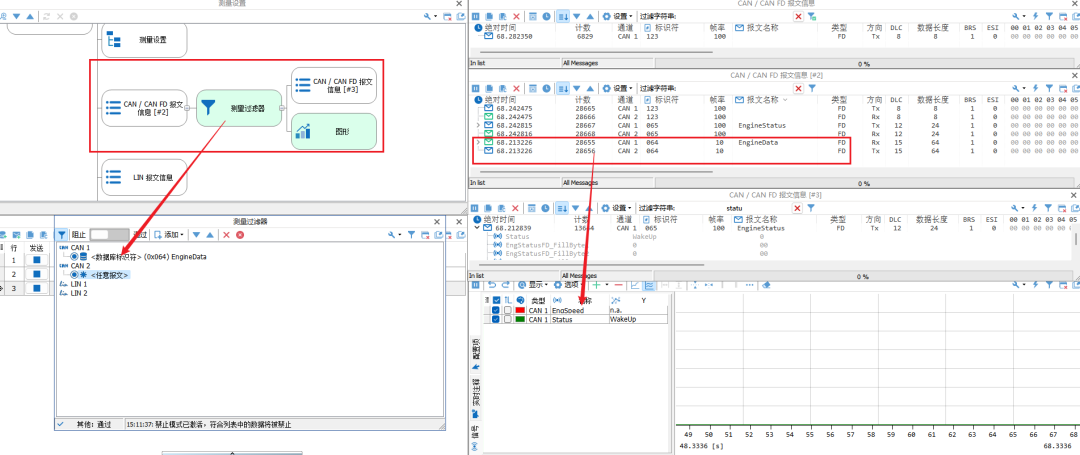

2、数据流过滤(测量过滤器)

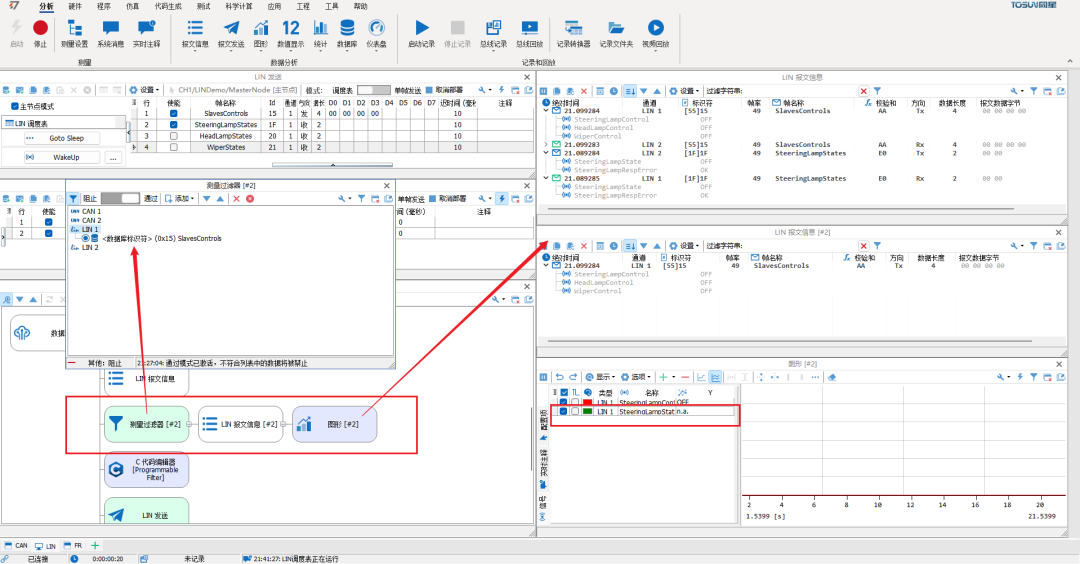

TSMaster软件有测量设置窗口,在这个窗口可以通过组合数据流方向,实现过滤的效果,同时支持在窗口前添加过滤器窗口。

其基本的思
