【巧用TS MASTER C语言小程序 过滤并回放指定报文】

应用场景

我们使用CAN设备在整车上录取的报文可能包含所有的应用报文、网管报文、诊断请求和回复报文，但是如果复现问题想要回放指定的报文该怎么办？比如要想回放上位机发送的诊断请求报文，肯定是不希望有诊断回复报文掺杂在回放列表里，那么可使用TS MASTER 软件按照如下步骤操作：

假设
诊断请求报文ID ：0x72C
诊断响应报文ID ：0x73C

操作目的：从整车报文中过滤出诊断请求报文（ID:0x72C）并在线回放

操作步骤

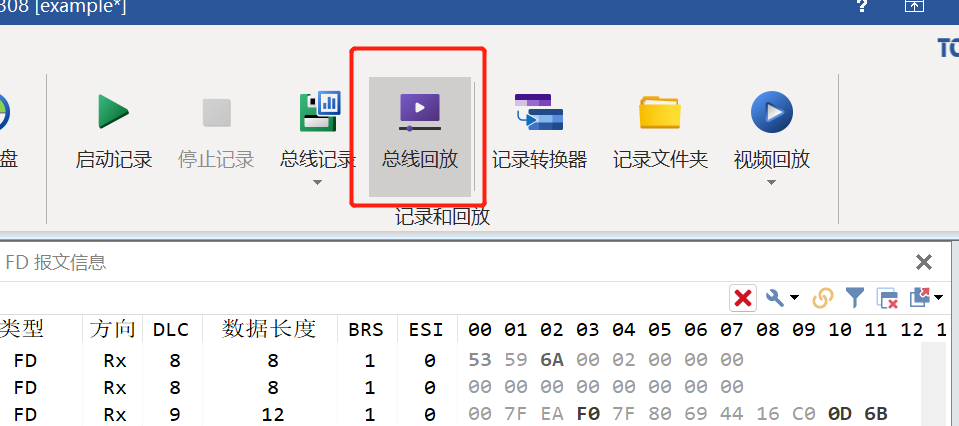

1.取消所有过滤，将实车录取的报文文件（.asc或.blf）拖入TS MASTER中先离线回放一遍

2.增加过滤ID,这里有两种方式

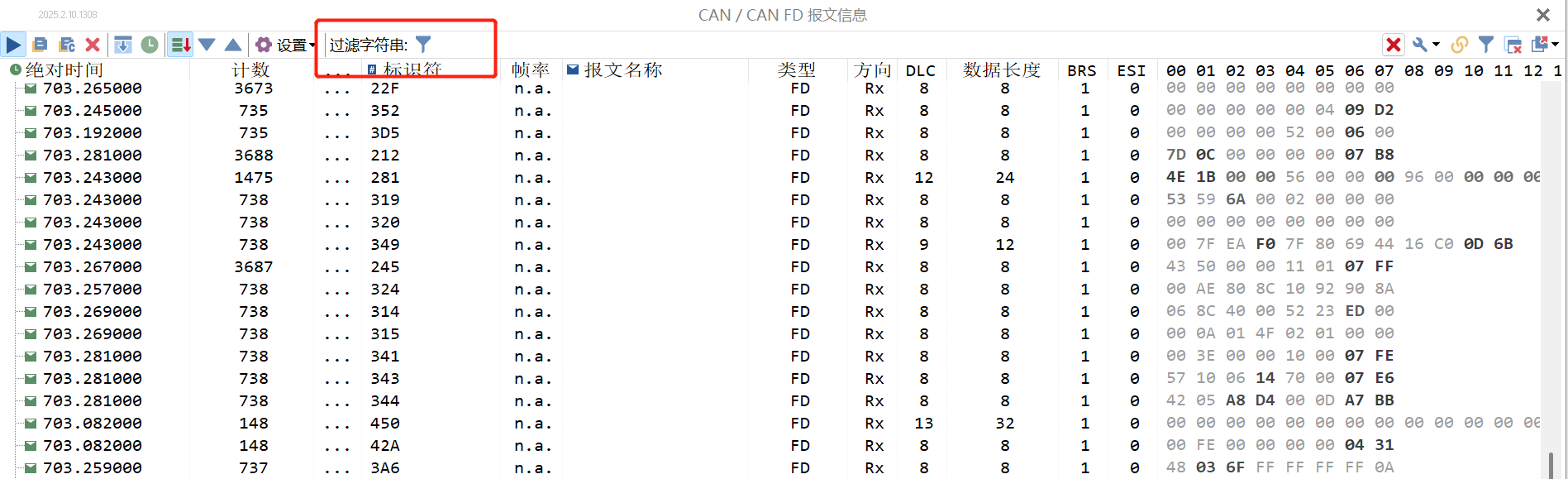

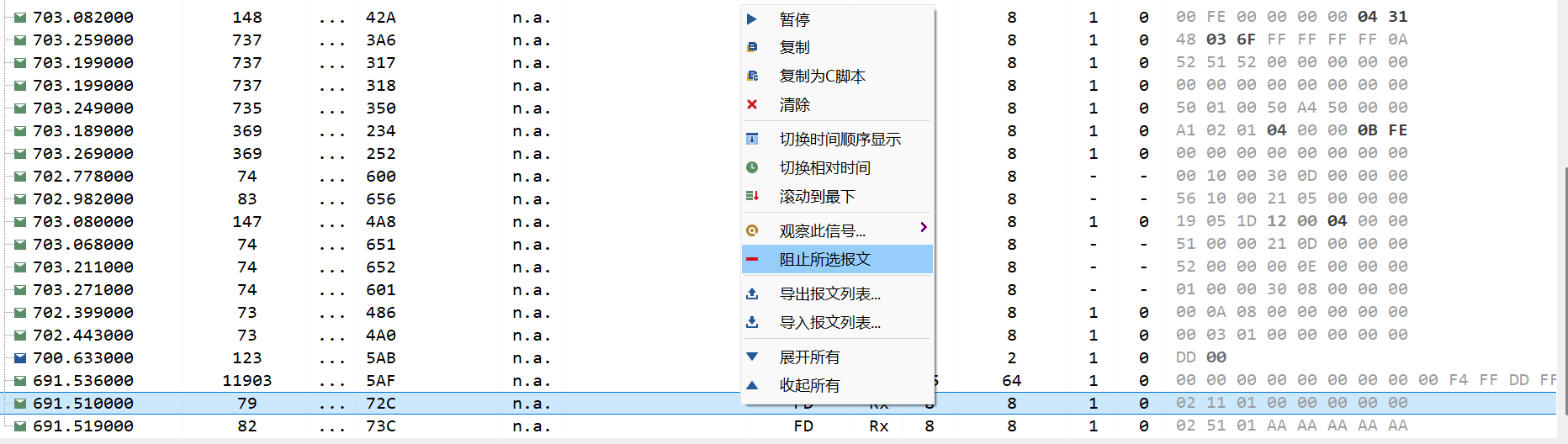

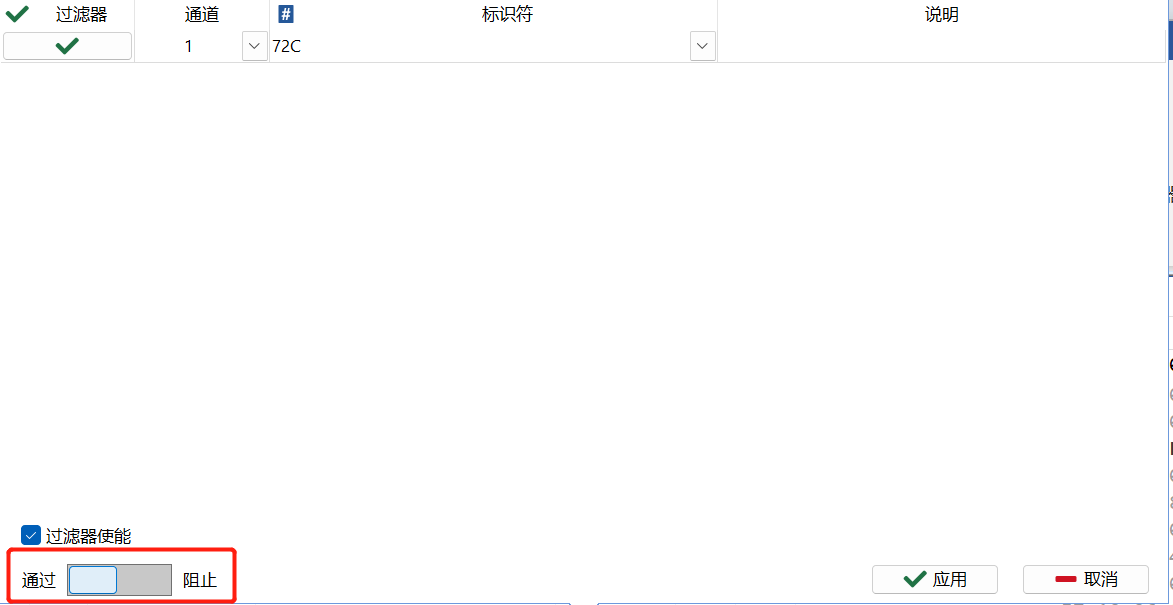

①从报文列表中检索，选中0x72C这一帧，右键然后点击“阻止所选报文”，然后点击漏斗图标修改配置，把“阻止”改为“通过”

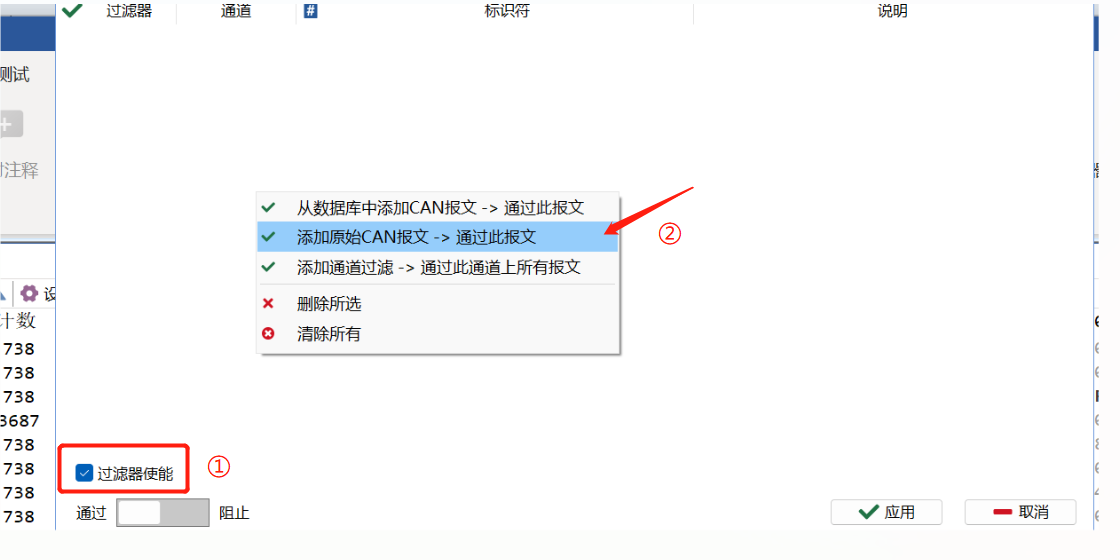

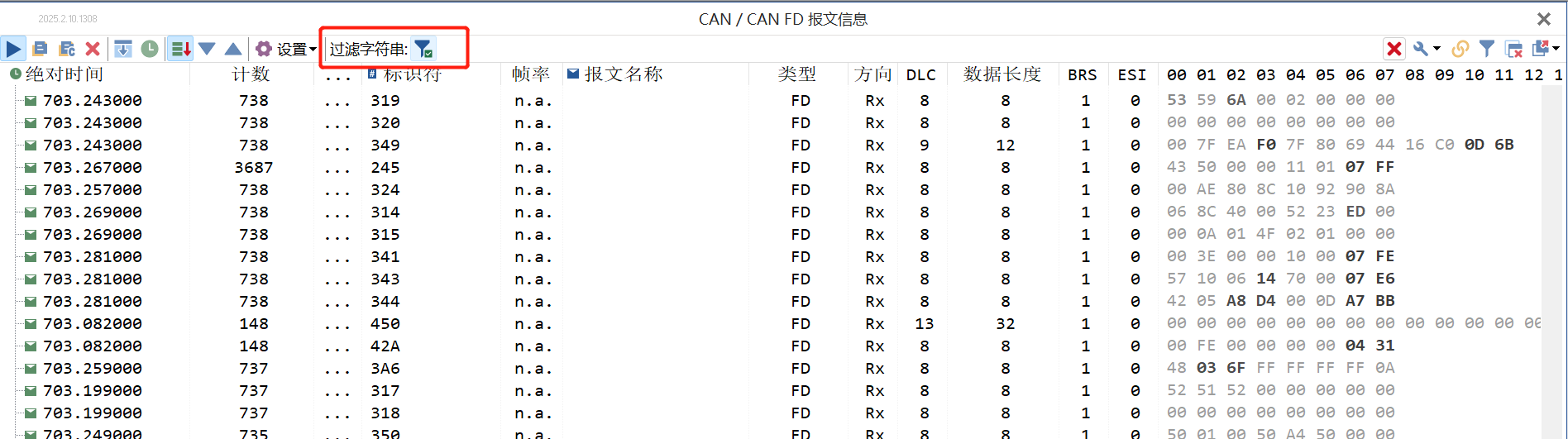

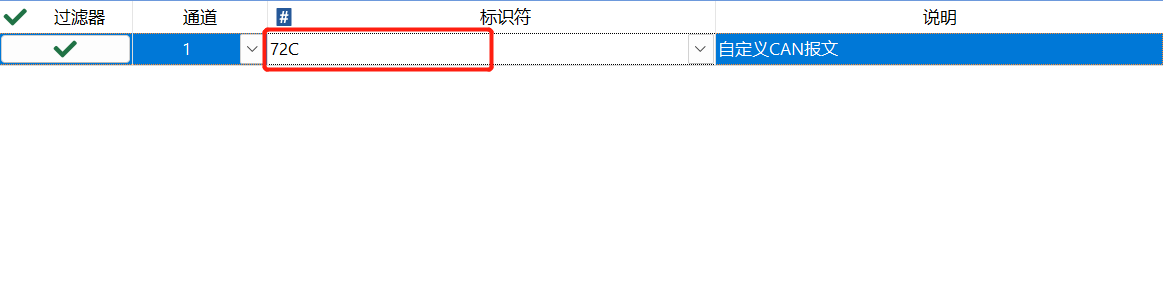

②直接进入“过滤字符串”添加过滤报文，先将过滤器使能，然后单击右键，接着选择“添加原始CAN报文”，标识符输入为72C

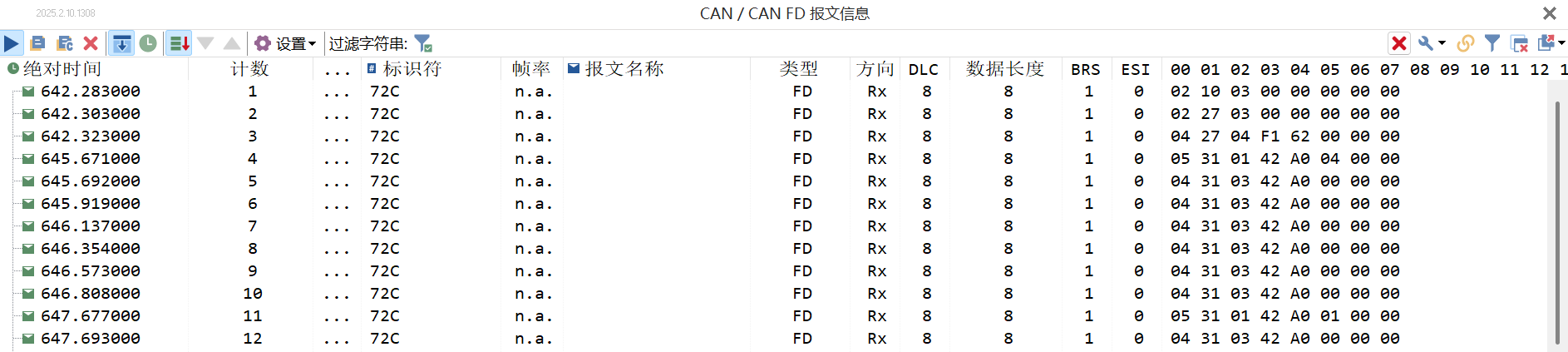

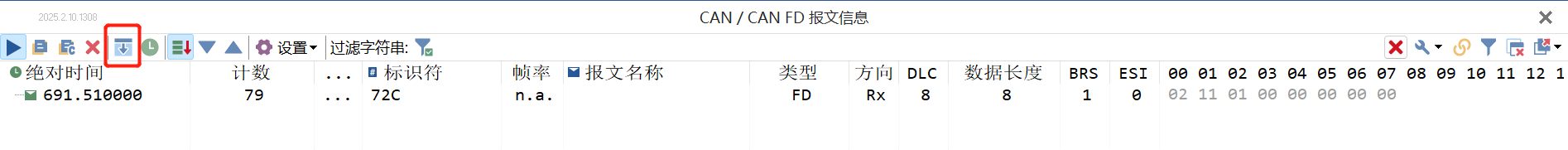

3.重新回放报文，发现只有选中报文被过滤出来了，如果发现报文叠在一起，可以切换一下报文显示方式

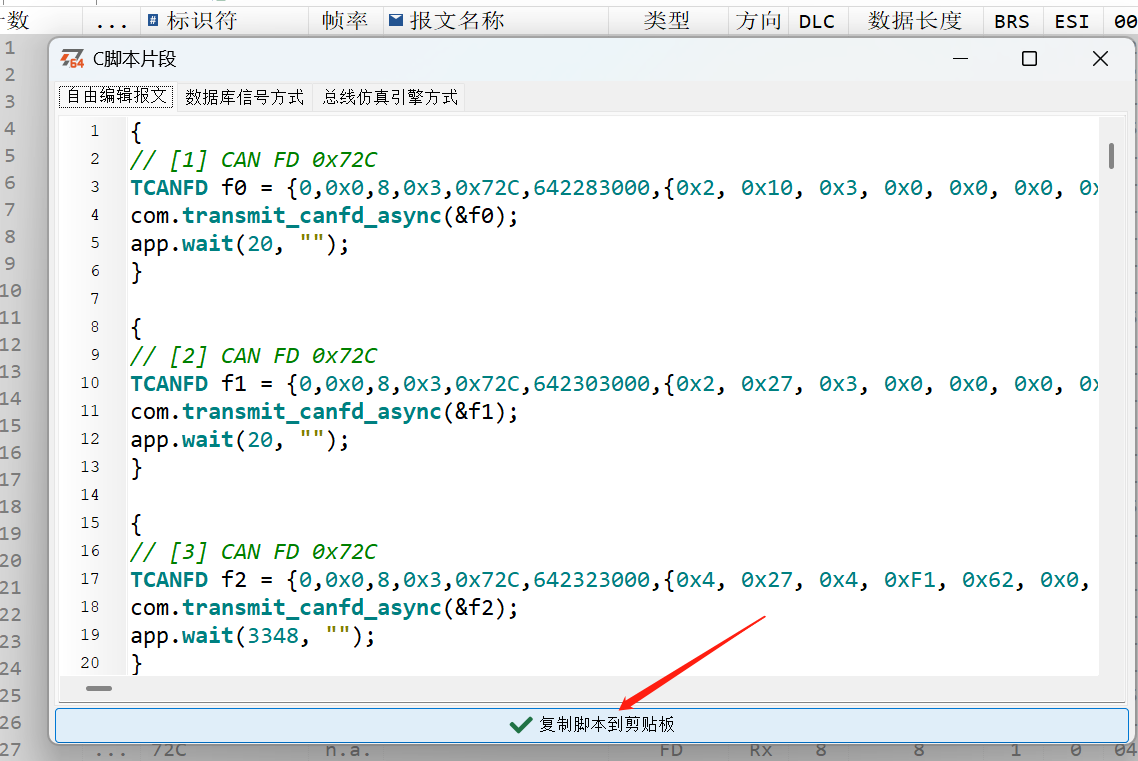

4.生成C脚本，全选或部分选中希望回放的报文，右键选择“复制为C脚本”，接着点击“复制脚本到剪贴板”，

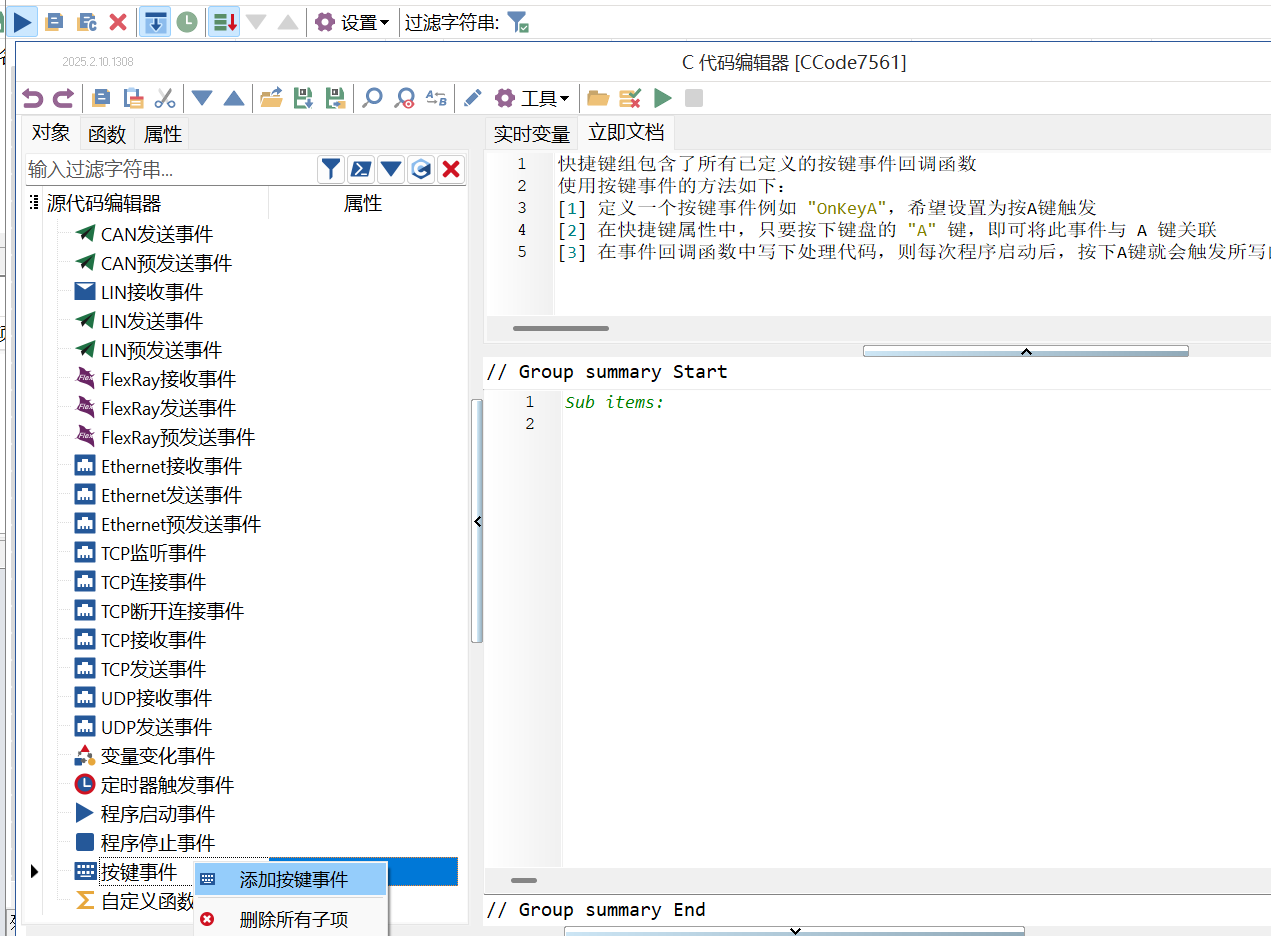

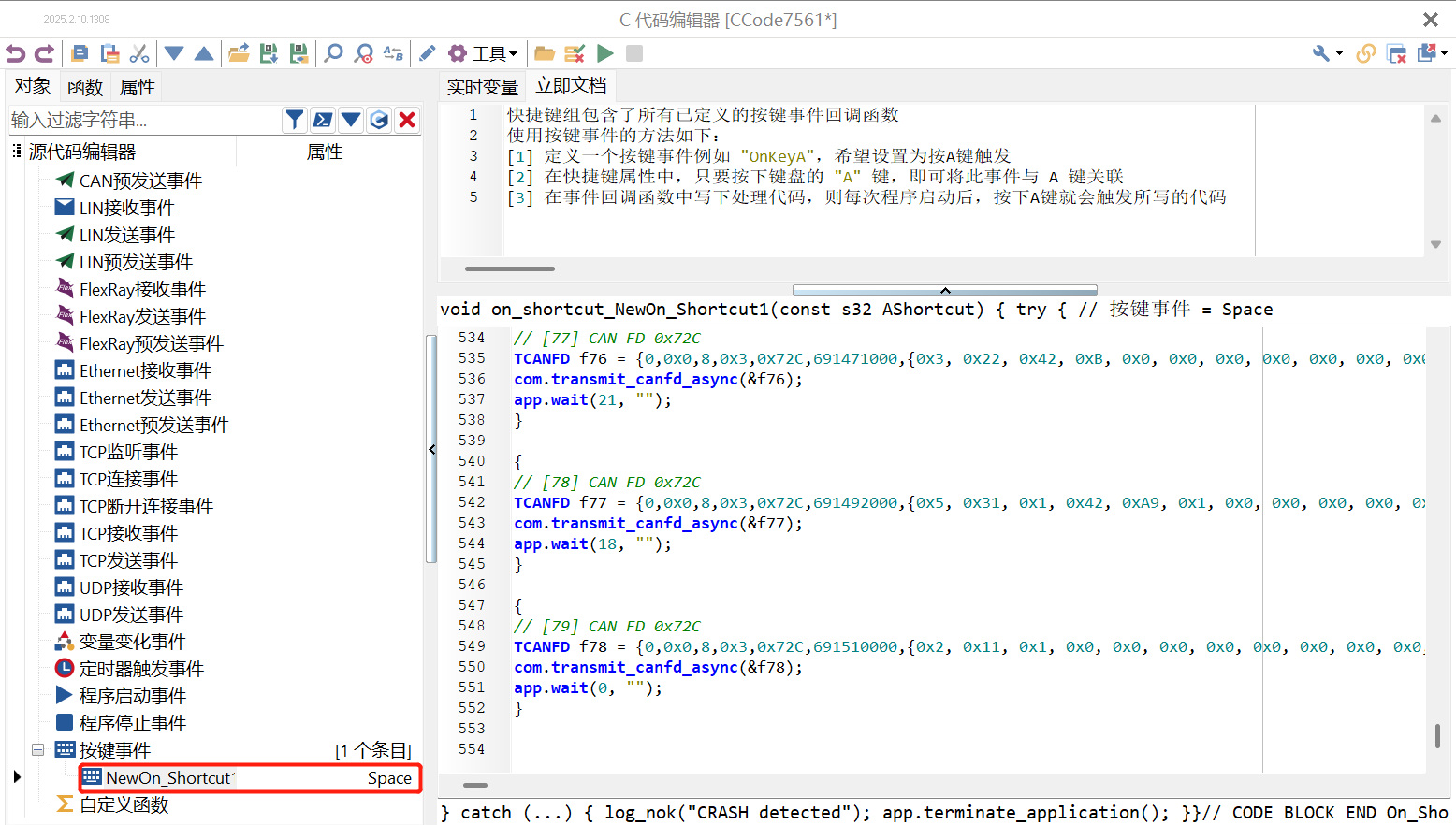

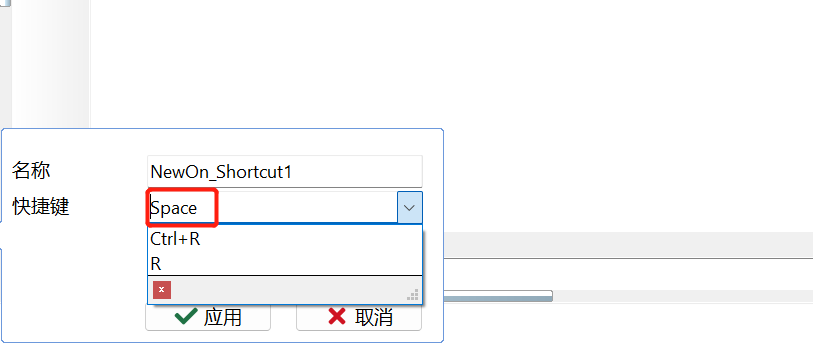

5.关闭C脚本片段，创建按键触发事件，个人比较喜欢空格键触发，也可以设置其他按键，然后把刚刚复制的C脚本粘贴到按键触发的代码段中

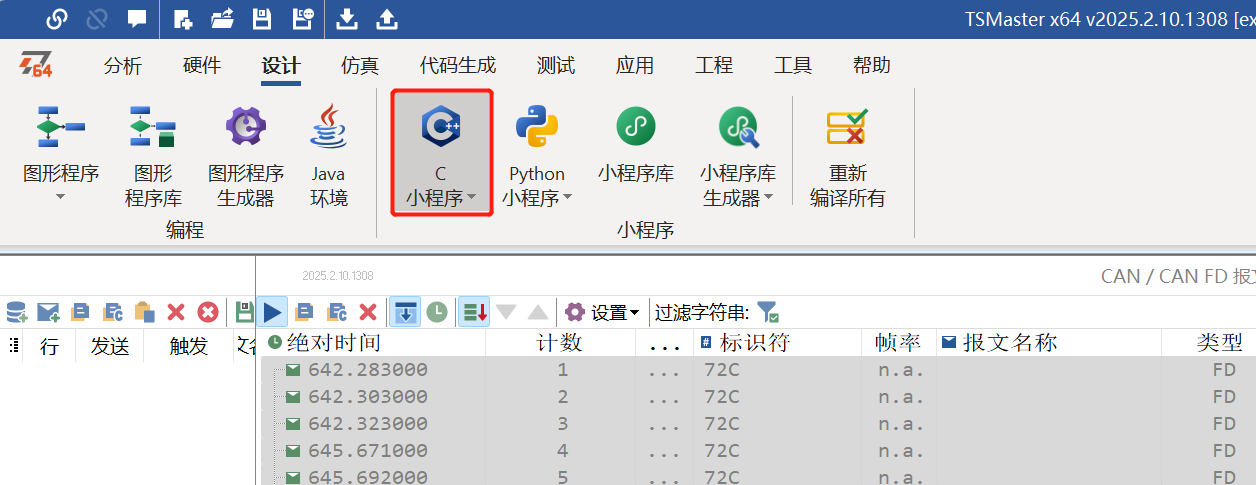

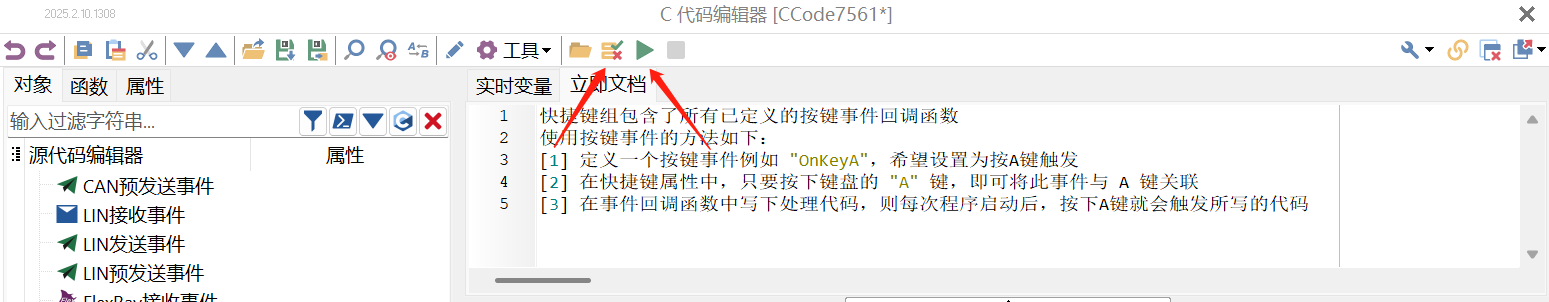

6.编译和运行C小程序，程序运行之后，每按一次空格键，就会触发一次设定的报文回放
