1. 低功耗简介

功耗和性能是IC设计中两个必须权衡的量，这里讲讲低功耗的设计。

1.1. 功耗类型

CMOS电路的功耗一般分为以下三类

● 翻转功耗：也叫开关功耗，就是对负载电容充放电时的功耗。

如上图CMOS非门：

Vin为低电平时，PMOS导通、NMOS截止。VDD 对负载电容 Cload 充电，充电完成后，Vout 的电平为高。

Vin为高电平时，PMOS截止、NMOS导通。负载电容通过 NMOS 进行放电。放电完成后，Vout 的电平为低。

这样电源的开闭就构成了翻转功耗，IC中的时钟、触发器、逻辑门中信号的翻转都会产生翻转功耗，整个电路的翻转功耗的计算式如下

$$P=\frac{1}{2}\cdot V_{DD}^2\cdot C\cdot f\cdot N_{sw}\text{\hspace{1em}(a)}$$

其中$P$为功率，$V_{DD}^2$为电源电压，$C$为后级电路等效的负载电容，$f$为时钟频率，$N_{sw}$为单时钟周期内翻转的晶体管数目

● 短路功耗：在信号翻转过程中，有一段时间PMOS和NMOS是同时导通的，所以会形成电源到地的短路电流，造成短路功耗

● 漏电流功耗：也叫静态功耗，主要包括PN结反向电流、亚阈值漏电流、栅极漏电流和隧道漏电流

1.2. SoC的主要功耗

基于微处理器的SoC，不同芯片的组成可能很大，复杂性也各不相同，功耗组成也各不相同。

不过一般而言，SoC的功耗主要聚焦在时钟树、处理器和存储器三部分

1.3. 低功耗设计

基于芯片的设计流程，不同层级的功耗优化效果不一，如下图

可见IC前端设计人员在低功耗方面还是有点贡献的。

优化最明显的就是系统级。

系统级低功耗设计

这一级的低功耗设计主要由系统和架构工程师完成，他们有着丰富的经验。

● 多电压：不同模块根据性能不同要求分配不同的电压域。可以固定电压，也可软件自适应控制。

● 时钟分配：与多电压类似，不同模块使用不同频率的时钟。

● 软硬件分配：不是所有功能都要由硬件实现，所以哪些功能由软件实现，哪些由硬件实现对功耗也有影响。

2. RTL级低功耗设计

OK，现在咱们谈谈跟前端设计有关的RTL级怎么进行低功耗设计

2.1. 资源共享

其实就是复用。如果有同一个逻辑运算在多处使用时，就直接复用就行了，不要每一处都重新计算一次。

例如

always @(*) begin
	case (mode) :
		3'b000:         result  = 1'b1 ;
        3'b001:         result  = 1'b0 ;
        3'b010:         result  = value1 == value2 ;
        3'b011:         result  = value1 != value2 ;
        3'b100:         result  = value1 > value2 ;
        3'b101:         result  = value1 < value2 ;
        3'b110:         result  = value1 >= value2 ;
        3'b111:         result  = value1 <= value2 ;
    endcase
end

如果是上面的代码，则可能需要6个比较器，但如果是下面的代码只需要2个，外加四个非门、两个与门完事。

wire equal_con = (value1 == value2);
wire great_con = (value1 > value2);
always @(*) begin
	case (mode) :
		3'b000:         result  = 1'b1 ;
        3'b001:         result  = 1'b0 ;
        3'b010:         result  = equal_con ;
        3'b011:         result  = !equal_con ;
        3'b100:         result  = great_con ;
        3'b101:         result  = !great_con && !equal_con ;
        3'b110:         result  = great_con && equal_con ;
        3'b111:         result  = !great_con ;
    endcase
end

Vivado综合时，对同一个module内多个相同的组合逻辑/时序逻辑表达式，会自动识别并复用

2.2. 状态编码

多bit信号频繁变化时，使用一般的二进制计数法可能会产生很多翻转功耗，可以在状态机、高速变换的数据使用其他编码方式。

Grey码

格雷码相邻之间只有1bit变化，相比二进制计数器翻转率得到了有效降低，状态机尽量还是用格雷码。

除此之外，格雷码还消除了二进制计数的毛刺问题，并且是多bit信号跨时钟域的最优解决方案。

关于格雷码的原理和使用策略可见异步时钟亚稳态 的解决方案——多bit信号

独热码

onehot码，指只有一位是1、其余位全是0的编码方式，常用于多路选择器MUX，同时在机器学习的数据特征处理中得到应用。

独热码的优势在于省去了译码电路，下面的例子就很能说明问题

always@(*) begin
	case(sel)
		2'b00:	out = a;
		2'b01:	out = a;
		2'b11:	out = a;
		2'b10:	out = a;
	endcase
end

综合出来是这样的：

always@(*) begin
	case(sel)
		4'b0001:	out = a;
		4'b0010:	out = a;
		4'b0100:	out = a;
		4'b1000:	out = a;
	endcase
end

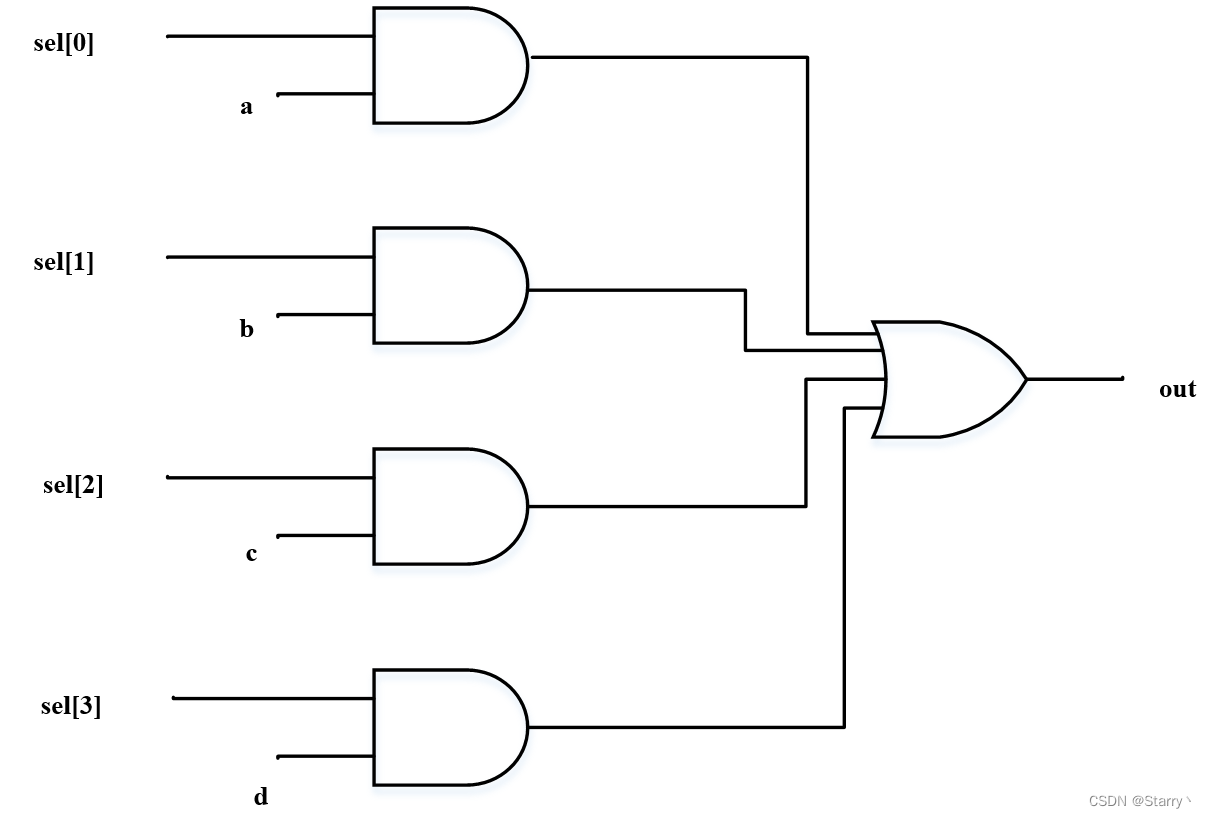

综合出来则是这样的

2.3. 输入隔离、输出保持

意思就是如果逻辑计算是无效的、未被使用的，就别让它计算了，使用使能信号隔离掉输入。最终的输出信号呢也尽量保持，而不是非得置个0啊啥的，减少翻转，这样的时序逻辑还能够被综合出门控时钟进一步减少功耗。

例如下面的代码，若sel == 2’b00、2’b10、2’b11时，dout <= dout，那么a * b的结果就不会被使用，就可以禁用乘法计算，毕竟乘法的功耗和面积还是蛮大的。

assign res = a * b;
always@(posedge clk) begin
	if(sel == 2'b01)		//sel != 2'b01;时就不需要乘法的结果了
		dout <= res;
end

那么怎么禁用乘法呢？assign res = (sel == 2'b01)? (a*b):0;可不可以呢？

这是大错特错，虽然在sel不是2’b01时，res的值为0，但是实际综合出的电路其实是在乘法器结果的一端连在一个MUX上！所以实际综合出的电路还是会计算乘法的！！！

如果犯了上述错误，其实还是软件思维存在。软件中的?:运算符才是如果满足哪个条件计算哪个，而硬件不是！

那怎么将乘法隔离呢？思路是隔离输入，即让所有输入为0，即使a或b进行了翻转，乘法器内的信号也不会翻转，降低了功耗。

wire a_en, b_en;
assign a_en = (sel == 2'b01)? a:0;
assign b_en = (sel == 2'b01)? b:0;

assign res = a_en * b_en;
always@(posedge clk) begin
	if(sel == 2'b01)
		dout <= res;
end

其本质就是为输入信号 增加使能 en，对于较复杂的逻辑云可以进行输入隔离以降低功耗

门控时钟 clock gating

时钟的不断翻转会产生很大的翻转功耗，因此在某个模块不工作时及时地停下时钟常见的一种低功耗手段。

顾名思义就是为时钟输入增加一个使能en，详情如下

门控时钟方法学
