System Generator系列之使用MCode进行建模控制

前言
前些天通过创建数字滤波器的设计，对System Generator做了一些简单的使用介绍，今天将分享一下如何在System Generator中使用MATLAB中编写的M代码进行建模控制。

---

---

开始

老样子，先打开System Generator，启动MATLAB完成后，再打开Simulink进行仿真模型的设计，再添加以下的一些基本模块：
Repeating Sequence Stair：用于重复产生离散时间序列，也是本次设计的输入。
Gateway In、Gateway Out、System Generator以及Scope
添加完成后，可以简单先进行连接，如下：

中间留着的空白区就是用于今天的核心，用于和M代码进行链接的模块即MCode，所在菜单为：Xilinx Blockset/Index，如下：

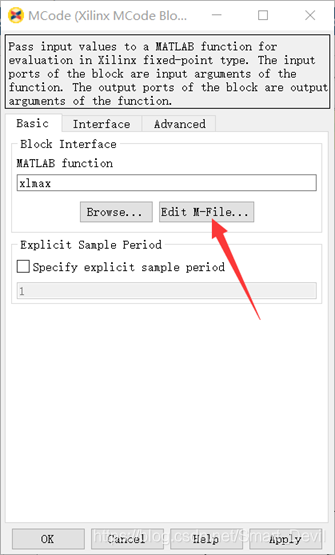

将其添加到自己的模型文件中，先不用连接，需要自己编辑好M文件后再使用，双击MCode模块，然后点击Edit M-File：
