1.算法仿真效果

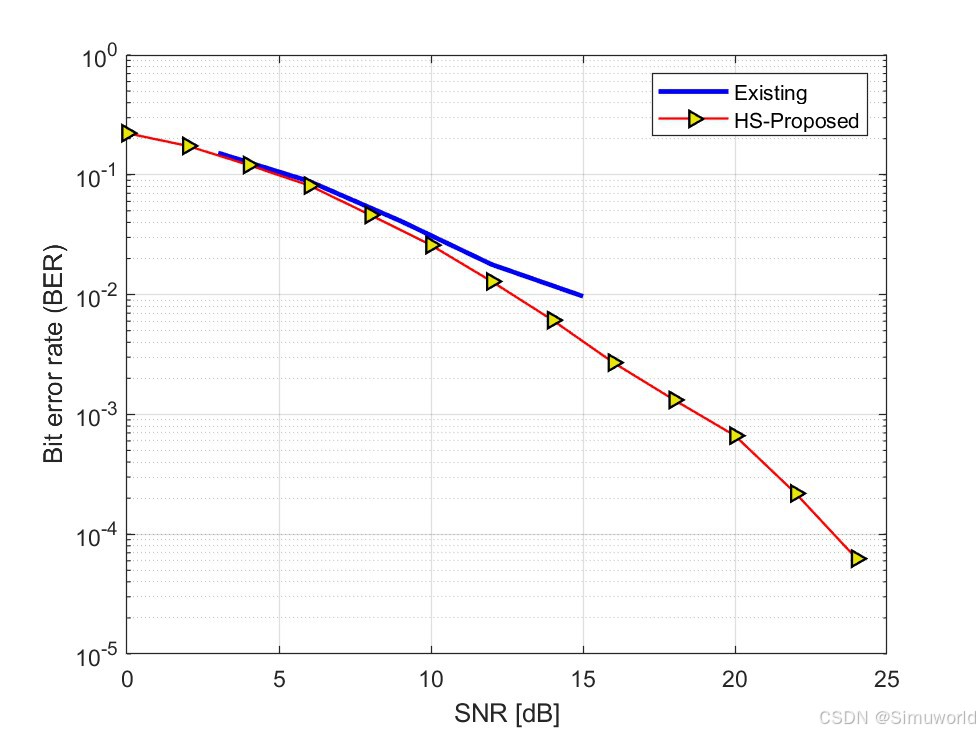

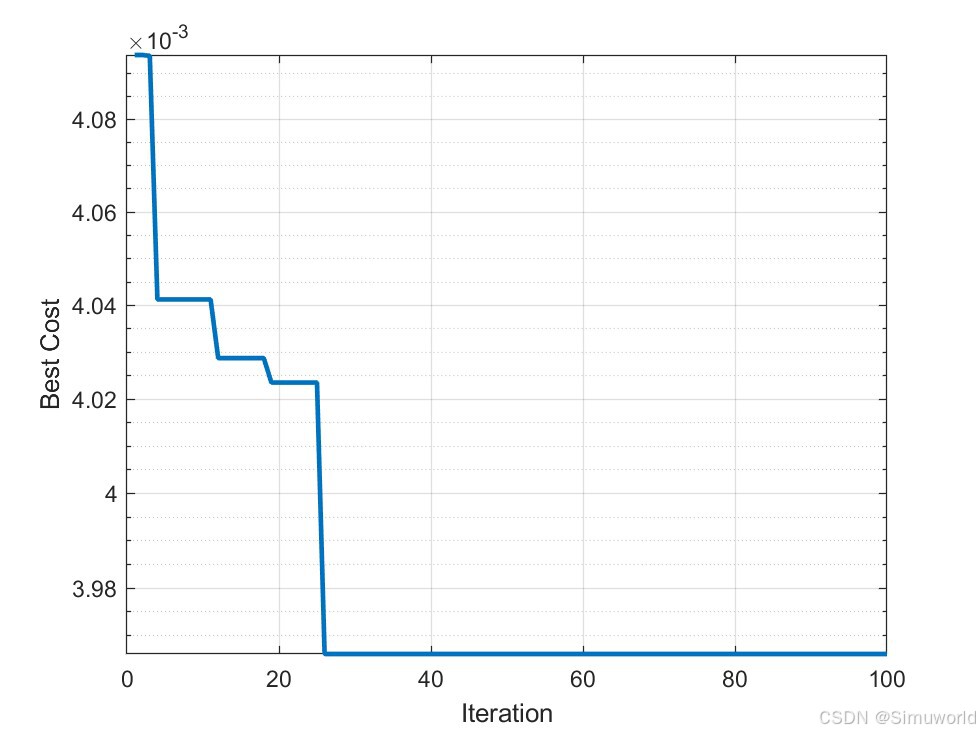

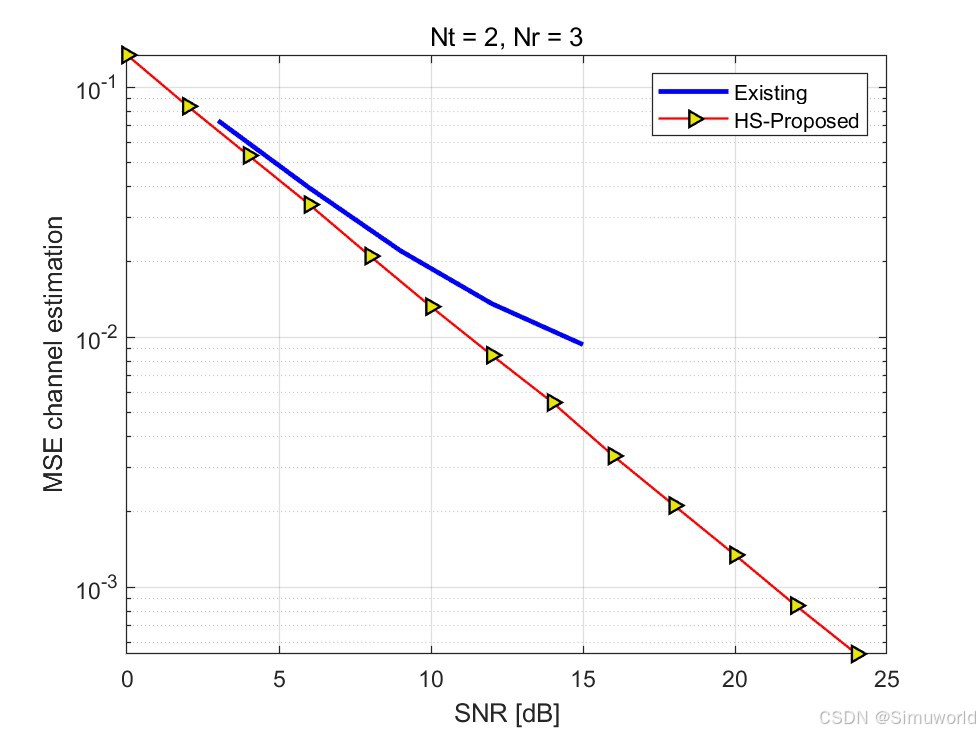

matlab2022a/Matlab2024b仿真结果如下：

2.MATLAB程序

..............................................................................
% 创建一个新的图形窗口
figure,
% 清除当前图形窗口的内容
clf
% 绘制半对数坐标图，绘制 mean(Ex1+0.005) 曲线，颜色为红色，标记为点，绘制 mean(MSE_CHAN_SIM) 曲线，颜色为蓝色，标记为点
semilogy(3:3:15,mean(Ex1+0.005),'b','LineWidth',2)
hold on
semilogy(SNR_dBV,mean(MSE_CHAN_SIM,1),'-r>',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);

% 设置 x 轴标签为 'SNR [dB]'
xlabel('SNR [dB]')
% 设置 y 轴标签为 'MSE channel estimation'
ylabel('MSE channel estimation')
% 显示网格线
grid on
% 添加图例，分别为 'Existing' 和 'HS-Proposed'
legend('Existing','HS-Proposed')
% 设置图形标题，显示发射天线数量和接收天线数量
title(['Nt = ',num2str(ofdm.Nt),', Nr = ',num2str(ofdm.Nr)])

% 创建一个新的图形窗口
figure,
% 清除当前图形窗口的内容
clf
% 绘制半对数坐标图，绘制 mean(Ex2+0.005) 曲线，颜色为蓝色，标记为点
semilogy(3:3:15,mean(Ex2+0.005),'b','LineWidth',2)
% 保持当前图形状态，以便后续继续绘图
hold on
% 绘制半对数坐标图，绘制 mean(MSE_CHAN_BER) 曲线，颜色为红色，标记为点
semilogy(SNR_dBV,mean(MSE_CHAN_BER),'-r>',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);

% 设置 x 轴标签为 'SNR [dB]'
xlabel('SNR [dB]')
% 设置 y 轴标签为 'Bit error rate (BER)'
ylabel('Bit error rate (BER)')
% 添加图例，分别为 'Existing' 和 'HS-Proposed'
legend('Existing','HS-Proposed')
% 显示网格线
grid on
18

3.算法概述

MIMO-OFDM（多输入多输出正交频分复用）技术作为现代通信系统中的关键技术，能够有效提高系统的频谱利用率和数据传输可靠性。在 MIMO-OFDM 系统中，准确的信道估计和均衡是保证系统性能的关键。而导频位置的插入对信道估计的精度有着重要影响，HS和声搜索算法作为一种智能优化算法，可以用于寻找导频的最优位置插入，以提升信道估计和均衡的性能。

在HS算法中，将问题的解空间看作是一个和声空间，每个解（和声）由多个决策变量（音符）组成。算法通过不断迭代，根据一定的规则更新和声，以寻找最优解。具体来说，HS算法包括初始化和声记忆库、生成新和声、更新和声记忆库等步骤。在每次迭代中，通过考虑三个操作：随机选择、微调、局部搜索来生成新的和声。通过不断更新和声记忆库，使得和声记忆库中的和声逐渐接近最优解。

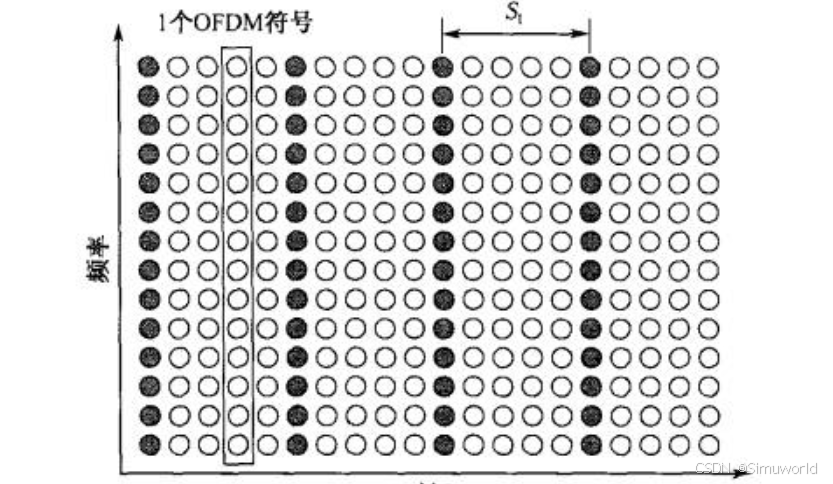

该算法的目标是通过HS算法找到导频在OFDM符号中的最优插入位置，使得信道估计的均方误差（MSE）最小。

根据新和声hnew确定导频位置，然后在发射端按照该导频位置插入导频符号。假设导频符号采用等功率分配，即每个导频符号的能量为Ep。在接收端，根据接收到的导频信号yl,k和已知的导频序列xl,k，采用最小二乘法（LS）估计信道频率响应。然后计算适应度函数值F(hnew)，即:
