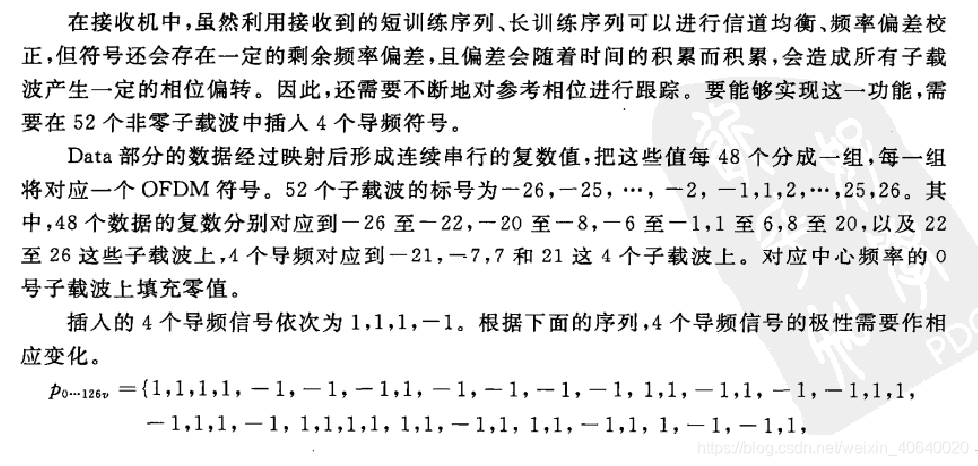

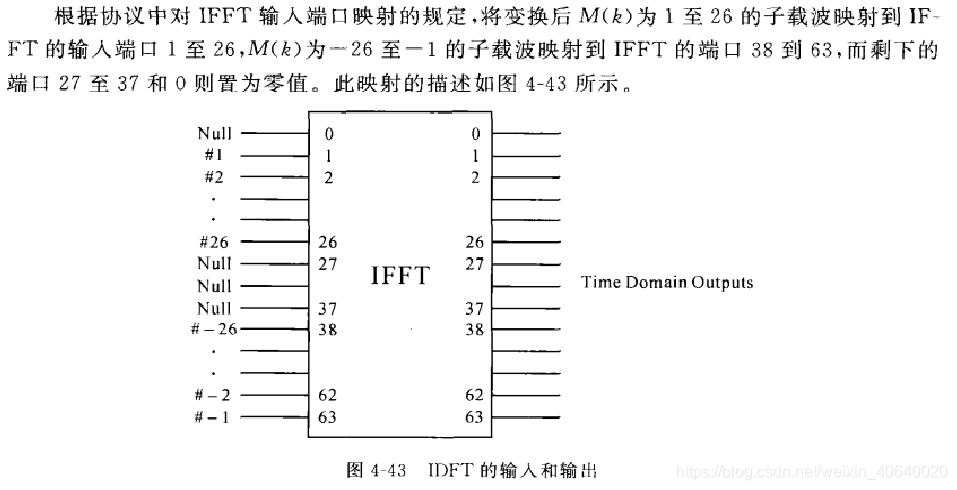

4.7.1导频的位置和极性

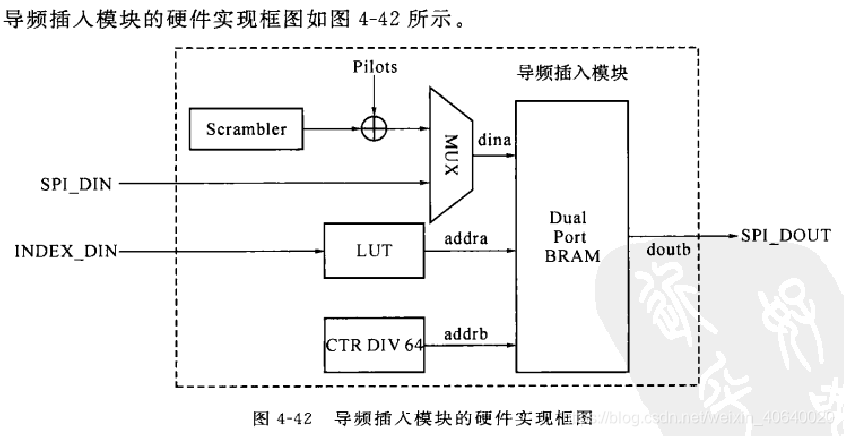

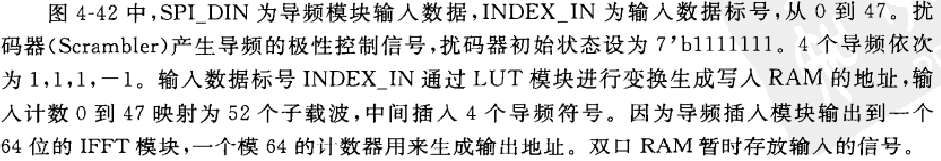

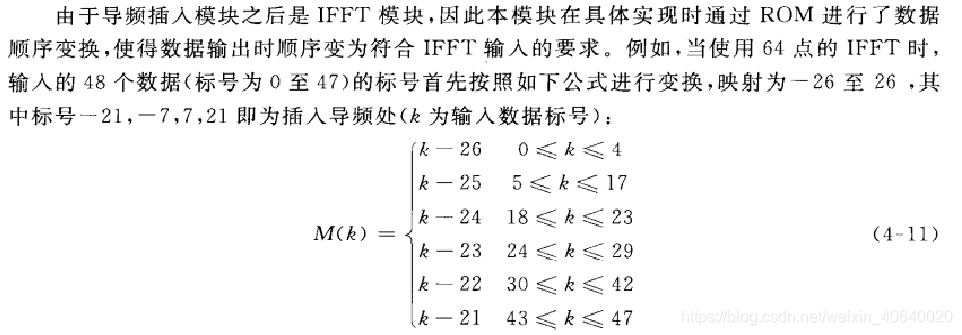

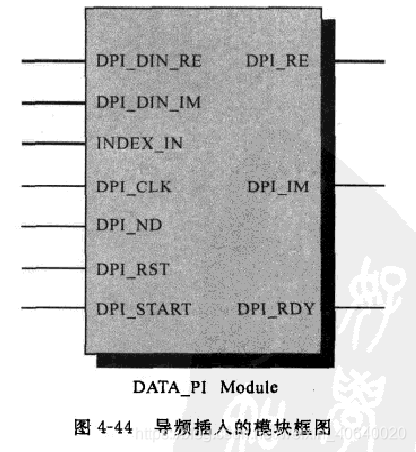

 4.7.2导频插入模块的硬件结构





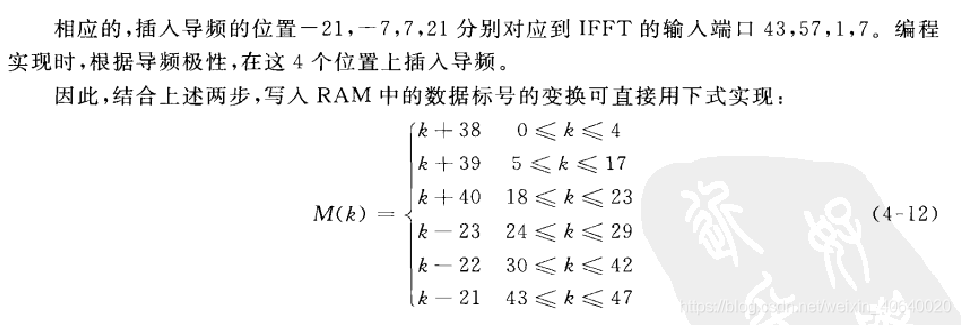

4.7.3 导频插入模块的实现







matlab：

%6 映射与插入导频
function out1= insert(PPC_OUT,d)

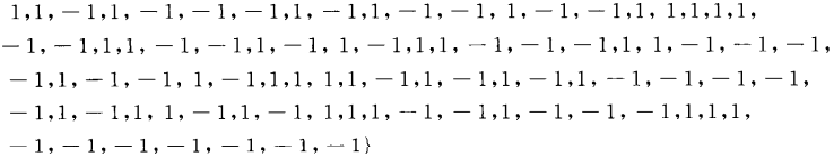

%   pn=[1,1,1,1,-1,-1,-1,1,-1,-1,-1,-1,1,1,-1,1,-1,-1,1,1,-1,1,1,-1,1,1,1,1,1,1,-1,1,...
% 1,1,-1,1,1,-1,-1,1,1,1,-1,1,-1,-1,-1,1,-1,1,-1,-1,1,-1,-1,1,1,1,1,1,-1,-1,1,1,...
% -1,-1,1,-1,1,-1,1,1,-1,-1,-1,1,1,-1,-1,-1,-1,1,-1,-1,1,-1,1,1,1,1,-1,1,-1,1,-1,1,...
% -1,-1,-1,-1,-1,1,-1,1,1,-1,1,-1,1,1,1,-1,-1,1,-1,-1,-1,1,1,1,-1,-1,-1,-1,-1,-1,-1];%used to scramble the pilot
end
% 导频插入；
if(PPC_OUT==0)
    insert=[1 -1 1 1];
else
    insert=[-1 1 -1 -1];
end
    i=1;
    k=1;
for i=1:5
    out(i)=d(i);
    i=i+1;
end
for i=6
    out(i)=insert(1);
    i=i+1;
end
for i=7:19
    out(i)=d(i-1);
    i=i+1;
end
for i=20
    out(i)=insert(2);
    i=i+1;
end
for i=21:26
    out(i)=d(i-2);
    i=i+1;
end
for i=27
    out(i)=0;
end
for i=28:33
    out(i)=d(i);
    i=i+1;
end
for i=34
    out(i)=insert(3);
    i=i+1;
end
for i=35:47
    out(i)=d(i-3);
    i=i+1;
end
for i=48
    out(i)=insert(4);
    i=i+1;
end
for i=49:53
    out(i)=d(i-4);
    i=i+1;
end
if(i==54)
    i=1;
end
for k=1:26
    out1(k+37)=out(k)
    k=k+1;
end
for k=27:37
    out1(k)=0;
    k=k+1;
end
for k=28:53
    out1(k-27)=out(k)
    k=k+1;
end
    if(k==54)
        k=0;
    end



 代码：

module DATA_pilot_insertion(DPI_DIN_RE,DPI_DIN_IM,INDEX_IN,DPI_ND,DPI_START,DPI_RST,
                               DPI_CLK,DPI_RE,DPI_IM,DPI_RDY);
    input [7:0] DPI_DIN_RE;
    input [7:0] DPI_DIN_IM;
    input [5:0] INDEX_IN;
    input DPI_ND;
    input DPI_START;
    input DPI_RST;
    input DPI_CLK;
    output [7:0] DPI_RE;
    output [7:0] DPI_IM;
    output DPI_RDY;


//******************************************************************************//

    reg [7:0] DIN_RE;                           //输入数据实部缓存
    reg [7:0] DIN_IM;					   //输入数据虚部缓存
    reg ND;							   //输入使能信号寄存器
    reg [5:0] INDEX;					   //输入数据标号缓存
    reg [6:0] WA;                               //DPI_RAM_RE/IM的写地址缓存
    reg [7:0] RAMR_DIN;					   //DPI_RAM_RE的输入缓存
    reg [7:0] RAMI_DIN;					   //DPI_RAM_IM的输入缓存
    reg REN;                                    //DPI_RAM_RE/IM的读使能信号寄存器
    reg WEN;                                    //DPI_RAM_RE/IM的写使能信号寄存器
    reg WAC;                                    //DPI_RAM_RE/IM的写地址控制藕偶拇嫫?
	reg PIEN;                                   //导频插入使能信号寄存器
    reg [3:0] STATE;              			   //导频插入处理状态机状态寄存器
    reg DOUT_EN;                                //模块输出使能信号寄存器
    reg [7:0] DPI_RE;					   //模块输出数据实部寄存器
    reg [7:0] DPI_IM;					   //模块输出数据虚部寄存器
    reg DPI_RDY;						   //模块输出有效信号寄存器

    wire [6:0] RA;                              //DPI_RAM_RE/IM的读地址信号
    wire [7:0]	RAMR_DOUT;                       //DPI_RAM_RE的输入信号
    wire [7:0]	RAMI_DOUT;                       //DPI_RAM_IM的输入信号
    wire RST;
    wire PPC_RST;

    assign RST=~DPI_RST;                       //IP core的复位信号，高电平有效
    assign PPC_RST=RST|DPI_START;               //DPI_PPC既由全局复位信号控制，在新帧输入时也需复位

/**********************************************************************************/
/****************************        输入信号缓存      ****************************/
//为保证模块所有输入信号同步，在模块输入端口为所有信号加1级缓存
always @ (negedge DPI_RST or posedge DPI_CLK)
if (!DPI_RST)
  begin
	  DIN_RE<=8'b00000000;
	  DIN_IM<=8'b00000000;
	  ND<=1'b0;
	  INDEX<=6'b000000;
  end

else
  begin
	  if (DPI_ND)
		begin
		DIN_RE<=DPI_DIN_RE;
		DIN_IM<=DPI_DIN_IM;
		ND<=DPI_ND;
		INDEX<=INDEX_IN;
		end
	  else
		begin
		DIN_RE<=8'b00000000;
		DIN_IM<=8'b00000000;
		ND<=1'b0;
		INDEX<=6'b000000;
		end
  end

/**********************************************************************************/
/****************************       DPI_RAM实例化      ****************************/

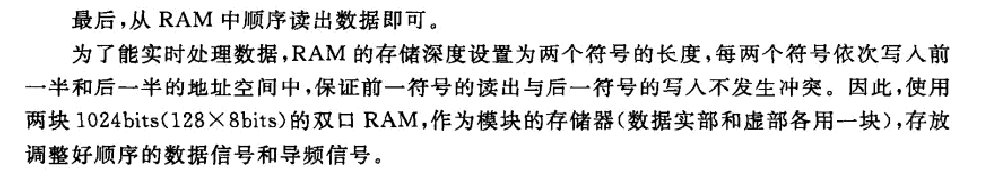

//两块1024bits（128×8bits）的双口块RAM，作为模块的存储器（数据实部和虚部各用一块），
//存放调整好顺序的数据信号和导频信号。为了实时处理数据的需要，RAM的存储深度为两个
//symbol的长度，每两个symbol依次写入前一半和后一半的地址空间中，保证前一symbol的读出
//与后一symbol的写入不发生冲突

dpi_ram DPI_RAM_RE (
    .addra(WA),
    .addrb(RA),
    .clka(DPI_CLK),
    .clkb(DPI_CLK),
    .dina(RAMR_DIN),
    .doutb(RAMR_DOUT),
    .enb(REN),
    .sinitb(RST),
    .wea(WEN));


dpi_ram DPI_RAM_IM (
    .addra(WA),
    .addrb(RA),
    .clka(DPI_CLK),
    .clkb(DPI_CLK),
    .dina(RAMI_DIN),
    .doutb(RAMI_DOUT),
    .enb(REN),
    .sinitb(RST),
    .wea(WEN));

/**********************************************************************************/

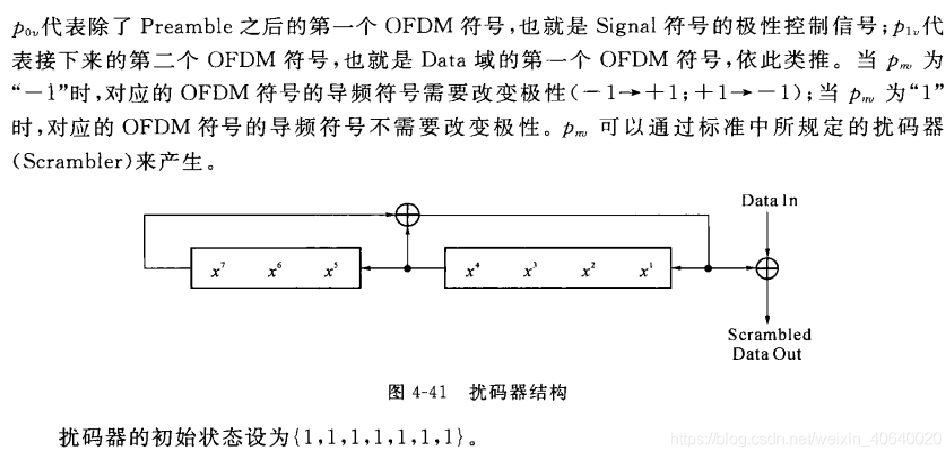

/*******************      导频极性控制信号生成模块实例化      *********************/
//实际上是一个初始状态为全“1”的扰码器，用来生成导频极性控制信号，如果输出“0”，则
//意味着4个导频信号的极性为“1、1、1、-1”,若输出为“1”，则表明导频信号的极性应为“-1、
//1、1、1”。

SCRAMBLER DPI_PPC (
                                       //ND信号作为DPI_PPC的工作触发信号。需要DPI_PPC每一个symbol
    						          //输出一个极性控制信号，而ND每个Symbol拉高1次，且比DPI_START
   					                  ////(用来控制DPI_PPC的复位)晚一个周期拉高。
	.(SCRAM_SEED(7'b1111111),
	.SCRAM_CLK(DPI_CLK),
	.SCRAM_DIN(1'b1),
	.SCRAM_LOAD(1'b1),
	.SCRAM_ND(ND),
    .SCRAM_RST(PPC_RST),
	.SCRAM_DOUT(PPC_OUT),
	.SCRAM_RDY(SCRAM_RDY));


/**********************************************************************************/

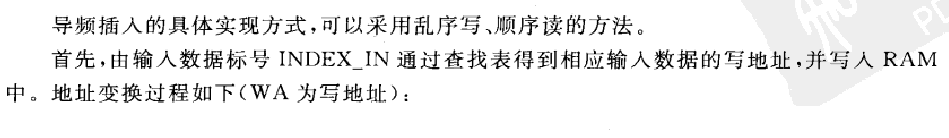

/*******************        数据顺序调整和导频信号插入      ***********************/

always @ (negedge DPI_RST or posedge DPI_CLK)
if (!DPI_RST)
  begin
	  WAC<=1'b0;
	  WA<=7'b0000000;
	  WEN<=1'b0;
	  RAMR_DIN<=8'b00000000;
	  RAMI_DIN<=8'b00000000;
	  PIEN<=1'b0;
	  STATE<=4'b0001;
	  REN<=1'b0;
	  DOUT_EN<=1'b0;

  end

else
  begin
	  if (ND)                                         //在输入使能信号的控制下，待处理数据经过地址变换后写入DPI_RAM_RE/IM
		begin
			WA[6]<=WAC;							//将WAC信号作为RAM写地址缓存的最高位以控制数据写入RAM的不同部分，WAC
			case (INDEX)               				//为0时写入RAM的低64bytes，反之，写入RAM的高64bytes
				 0,1,2,3,4 :						     //对输入数据标识INDEX进行处理生成相应数据的写地址，从而将输入数据按照
				  WA[5:0]<=INDEX+38 ; 					//所需调整的顺序直接写入RAMs中
				  5,6,7,8,9,10,11,12,13,14,15,16,17 :
				  WA[5:0]<=INDEX+39 ;
				  18,19,20,21,22,23 :
				  WA[5:0]<=INDEX+40 ;
				  24,25,26,27,28,29 :
				  WA[5:0]<=INDEX-23 ;
				  30,31,32,33,34,35,36,37,38,39,40,41,42 :
				  WA[5:0]<=INDEX-22 ;
				  43,44,45,46,47 :
				  WA[5:0]<=INDEX-21 ;
				  default :
				  WA[5:0]<=0;
			endcase

			WEN<=1'b1;                                    //生成写地址信号的同时，将写使能信号置高，并将数据写入RAMs的数据写入寄存器
			RAMR_DIN<=DIN_RE;
			RAMI_DIN<=DIN_IM;
			if (INDEX==47)
			  PIEN<=1'b1;		 				     //数据写入操作完成后，将PIEN拉高，模块开始进行导频插入操作
		end

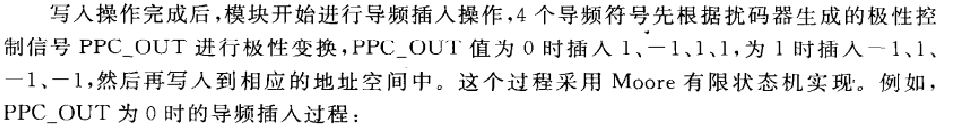

	  else if (PIEN)	 							//在PIEN的控制下，导频信号被写入RAM的相应地址空间中
		if (!PPC_OUT)					          //具体插入导频的极性由PPC_OUT控制，其值为0时插入1、-1、1、1
		   case (STATE)							//插入过程由一个Moore有限状态机来实现
			   4'b0001:							//STATE为4'b0001、4'b0010、4'b0100、4'b1000时，将各个状态应插入的导频信号及其对应
			   begin								//的地址信号写入RAM的写入寄存器和写地址寄存器中，同时将写使能信号拉高，状态也相应
				   WA[5:0]<=7;						     //转入下一个
				   RAMR_DIN<=8'b01000000;              //导频实部为1
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0010;
			   end
			   4'b0010:
			   begin
				   WA[5:0]<=21;
				   RAMR_DIN<=8'b11000000;              //导频实部为-1
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0100;
			   end
			   4'b0100:
			   begin
				   WA[5:0]<=43;
				   RAMR_DIN<=8'b01000000;              //导频实部为1
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b1000;
			   end
			   4'b1000:
			   begin
				   WA[5:0]<=57;
				   RAMR_DIN<=8'b01000000;              //导频实部为1
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0001;
				   PIEN<=1'b0;						     //第4个导频输入完成时，WAC取反，准备下一Symbol数据的输入，同时将导频插入使能信号
				   REN<=1'b1;							//拉低，完成这个symbol的导频插入操作。并将读使能信号拉高，以开始完成处理的数据的
				   WAC<=~WAC;							//输出
			   end
		  endcase
		else                                          //PPC_OUT为1时插入-1、1、-1、-1
		  case (STATE)
		   4'b0001:
			   begin
				   WA[5:0]<=7;
				   RAMR_DIN<=8'b11000000;
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0010;
			   end
		   4'b0010:
			   begin
				   WA[5:0]<=21;
				   RAMR_DIN<=8'b01000000;
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0100;
			   end
		   4'b0100:
			   begin
				   WA[5:0]<=43;
				   RAMR_DIN<=8'b11000000;
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b1000;
			   end
		   4'b1000:
			   begin
				   WA[5:0]<=57;
				   RAMR_DIN<=8'b11000000;
				   RAMI_DIN<=8'b00000000;
				   STATE<=4'b0001;
				   PIEN<=1'b0;
				   REN<=1'b1;
				   WAC<=~WAC;
			   end
		 endcase
		else
		  begin
			 WA[5:0]<=10'b000000;
			 WEN<=1'b0;
			 RAMR_DIN<=8'b00000000;
			 RAMI_DIN<=8'b00000000;
		  end

	  if (RA==63 || RA==127)                        //根据读地址信号判断读操作是否完成，以将读使能信号拉低。注意，由于每2个symbol
		  REN<=1'b0;						     //的数据共用一个存储器，所以它们的读操作完成对应不同的RA值

	  if (REN)                                        //数据读出存储器
		DOUT_EN<=1'b1;  				          //在读出使能信号的控制下RAM开始输出数据，同时将输出使能信号拉高。因为IP核输出
	  else								     //数据刚好比读使能信号晚一个时钟，因此与第一级输出使能信号同步
		DOUT_EN<=1'b0;

  end

/**********************************************************************************/
/****************************       DPI_COUNT实例化    ****************************/
//周期为128的计数器单元，输出计数信号作为DPI_RAM的读地址信号，帮助完成处理的数据依次读出

counter_128 DPI_RAGEN (
    .Q(RA),                                       //计数器单元的输出作为RAMs的读地址信号，控制数据按顺序读出
    .CLK(DPI_CLK),
    .CE(REN),								//读使能信号作为计数器单元的时钟使能信号以控制其工作
    .ACLR(RST));

/**********************************************************************************/
/****************************        数据输出控制      ****************************/

always @ (negedge DPI_RST or posedge DPI_CLK)
if (!DPI_RST)
  begin
	  DPI_RE<=8'b00000000;
	  DPI_IM<=8'b00000000;
	  DPI_RDY<=1'b0;
  end

else
  begin
  if (DOUT_EN)                                   //数据数出
    begin									//在输出使能信号的控制下将数据DINT_RAM_2输出的数据写入其
		DPI_RE<=RAMR_DOUT;						//输出寄存器中，同时将这一级的输出有效信号拉高
		DPI_IM<=RAMI_DOUT;
		DPI_RDY<=1'b1;
    end
  else
    begin
		DPI_RE<=8'b00000000;
		DPI_IM<=8'b00000000;
		DPI_RDY<=1'b0;
    end
  end


endmodule

扰码模块：



module SCRAMBLER(EN,RST,OUT);
    input EN;
    input RST;
    output OUT;

    reg OUT;
    reg [7:1] SCRAMBLER;

    always @(negedge RST or posedge EN)
        begin
            if(!RST)
                begin
                    OUT <= 0;
                    SCRAMBLER <= 7'b1111111;
                end
             else
                begin
                    OUT <= SCRAMBLER[7] +SCRAMBLER[4];
                    SCRAMBLER <= {SCRAMBLER[6:1],SCRAMBLER[7]+SCRAMBLER[4]};
                end
        end

endmodule

tb：

`timescale 1ns/1ns
module DATA_pilot_insertion_tb();

   reg [7:0] DPI_DIN_RE;
   reg [7:0] DPI_DIN_IM;
   reg [5:0] INDEX_IN;
   reg DPI_ND;
   reg DPI_START;
   reg DPI_RST;
   reg DPI_CLK;
   wire [7:0] DPI_RE;
   wire [7:0] DPI_IM;
   wire DPI_RDY;


  DATA_pilot_insertion DATA_pilot_insertion_inst(
  .DPI_DIN_RE(DPI_DIN_RE),
  .DPI_DIN_IM(DPI_DIN_IM),
  .INDEX_IN(INDEX_IN),
  .DPI_ND(DPI_ND),
  .DPI_START(DPI_START),
  .DPI_RST(DPI_RST),
  .DPI_CLK(DPI_CLK),
  .DPI_RE(DPI_RE),
  .DPI_IM(DPI_IM),
  .DPI_RDY(DPI_RDY));

  integer i=0;
  initial begin
     INDEX_IN = 0;
      DPI_ND = 0;
      DPI_START = 0;
      DPI_RST = 0;
      DPI_CLK=0;
      DPI_DIN_RE = 8'b0;
      DPI_DIN_IM = 8'b0;
      #20.1
       DPI_START = 1;
       DPI_RST = 1;

    for (i=0;i<48;i=i+1)
        begin
            #10
            DPI_ND = 1;
            INDEX_IN = INDEX_IN+1;
            DPI_DIN_RE ={$random}%8;
            DPI_DIN_IM ={$random}%8;
        end

    DPI_ND = 0;
    #100000
    $stop;
 end

always #5 DPI_CLK=~DPI_CLK;

endmodule

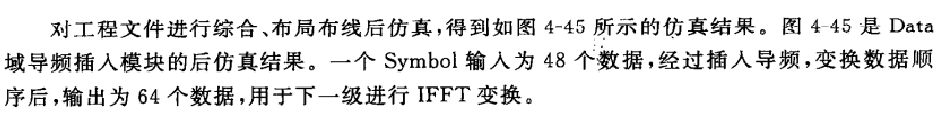

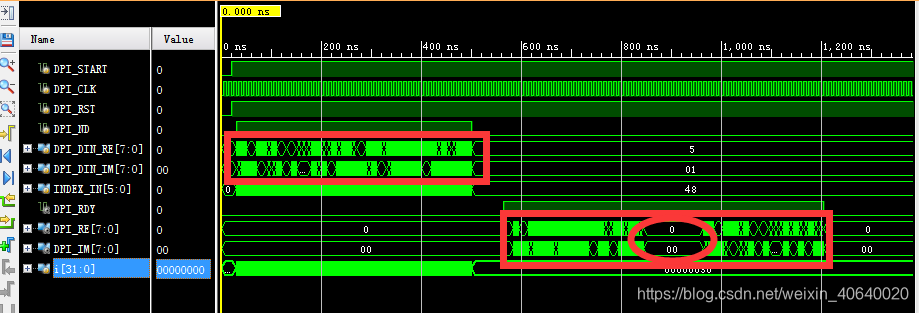

结果可知：由48个数据变成了52个数据；

              中间27-37个数据为0；

★教程4:FPGA/MATLAB/Simulink联合开发入门与进阶X例——目录
FPGA/MATLAB学习教程/源码/项目合作开发
02-29 5827
1.71024QAM调制解调系统的FPGA开发与matlab对比验证。1.6256QAM调制解调系统的FPGA开发与matlab对比验证。1.616QAM调制解调系统的FPGA开发与matlab对比验证。1.732QAM调制解调系统的FPGA开发与matlab对比验证。1.564QAM调制解调系统的FPGA开发与matlab对比验证。1.1ASK调制解调系统的FPGA开发与matlab对比验证。1.2FSK调制解调系统的FPGA开发与matlab对比验证。
【教程4＞第4章＞第25节】本章整体思维导图与学习总结
FPGA/MATLAB学习教程/源码/项目合作开发
01-01 514
导频信号是在发送信号中插入的已知信号。在频偏估计中，通过将接收到的导频信号与本地已知的导频信号进行相关运算，得到包含频偏信息的信号。Costas 环主要用于抑制载波的双边带（DSB - SC）信号的相干解调中的频偏和相偏。它由两个相互正交的支路组成，一个同相支路（I 支路）和一个正交支路（Q 支路）。输入信号与本地产生的同相和正交载波相乘，在环路滤波器的作用下，通过调整本地载波的频率和相位，使得同相支路的输出功率最大。在频偏估计中，将接收到的信号进行 FFT 变换，得到信号的频谱。
插入导频位同步法 matlab,位同步,位同步是什么意思
weixin_30775883的博客
03-24 2789
位同步,位同步是什么意思在数字通信系统中，发端按照确定的时间顺序，逐个传输数码脉冲序列中的每个码元。而在接收端必须有准确的抽样判决时刻才能正确判决所发送的码元，因此，接收端必须提供一个确定抽样判决时刻的定时脉冲序列。这个定时脉冲序列的重复频率必须与发送的数码脉冲序列一致，同时在最佳判决时刻(或称为最佳相位时刻)对接收码元进行抽样判决。可以把在接收端产生这样的定时脉冲序列称为码元同步，或称位同步。实...
插入导频（通信）
lanluyug的博客
12-21 1万+
首先，同步是通信至关重要的，而通信系统中的同步可分为载波同步、位同步、群同步以及网同步；当然，插入导频是针对载波同步的一种方法； 载波同步可分为两种：直接法（自同步法）和插入导频法（外同步法）； 直接法可直接从信号提取出载波同步信息，一般采用多次方变换法+锁相环的方式提取； 背景介绍完了，来了解一下插入导频吧； 导频的几点性质： :1、导频的频率应当是与载频有关的或者就是载频的频率。 ...
插入导频法及其作用
weixin_41230430的博客
06-02 960
导频（Pilot）用途举例说明信道估计用于估计频率响应HfH(f)Hf，实现均衡频偏估计估算并补偿CFO/SFO（载波/采样频率偏差）相位跟踪追踪信道相位漂移同步辅助识别帧边界、符号边界等插入导频法是在数据中嵌入部分已知符号，使接收端能持续跟踪信道变化、频偏与相位漂移，是现代OFDM通信系统的核心机制之一。
4.3.5 导频插入
fighting2019的博客
10-24 3959
http://blog.163.com/fantasy_sunny/blog/static/195918212201411831053602/ 4.3.5 导频插入        在接收机中，虽然利用接收到的短训练序列、长训练序列可以进行信道均衡、频率偏差校正，但符号还会存在一定的剩余频率偏差，且偏差会随时间的积累而积累，会造成所有子载波产生一定的相位偏转。因此，还需要不断地对参考相位进行跟...
OFDM802.11a的FPGA实现（十）导频插入（含verilog和matlab代码）
FPGA入门到跑路
05-08 2499
前面一篇文章完成了星座图的映射，今天继续设计后面的模块。在接收机当中，虽然利用接收到的短/长训练序列，能够进行信道均衡，频偏校正，但符号还会存在一定的剩余频率偏差，并且偏差会随着时间的积累而累积，会造成所有子载波产生一定的剩余相位偏转。因此，还需要不断的对参考相位进行跟踪。要实现这一功能，需要在 52 个非零子载波中插入 4 个导频符号。
OFDM系统导频的选择与插入理论分析
FPGA/MATLAB学习教程/源码/项目合作开发
06-14 2083
接收端导频位置信道信息获取的方式研究的主要任务是如何最有效地从导频位置恢复出导频时刻的信道信息H~。这里有效含有两个含义，既要保证H~最优，复杂性又要很小。但从以下的介绍与分析可以得到这两个要求在实现时相互影响，因此要视实际应用进行折中。对于H~的恢复，可以采取不同的准则，如最小均方误差（MMSE），最小平方（LS）等，我们主要介绍其中的LS和MMSE两种信道估计。
4、基于编码的索引调制在OFDM系统中的应用
nice1的博客
05-17 18
本文研究了基于编码的索引调制技术在正交频分复用（OFDM）系统中的应用，提出了一种新颖的索引调制正交频分复用扩频（IM-OFDM-SS）方案。通过理论分析和仿真验证，该方案在提高频谱效率和系统性能方面表现出显著优势。文章详细介绍了发射器和接收器的设计，分析了最大似然（ML）检测器和最大比合并（MRC）检测器的性能与复杂度。此外，还探讨了IM-OFDM-SS在多码、多用户场景中的扩展应用，如广义IM-OFDM-SS（GIM-OFDM-SS）和基于索引调制的多载波码分多址（IM-MC-CDMA）。同时，文章也研
46、基于编码的索引调制技术在OFDM中的应用
最新发布
nice1的博客
06-28 15
本文详细介绍了基于编码的索引调制技术在OFDM系统中的应用（IM-OFDM-SS），通过引入索引调制技术，利用扩频码的索引传递额外信息，在不增加功率的情况下显著提高了频谱效率和能效。文章介绍了系统模型的发射器和接收器设计，包括ML检测器和MRC检测器的工作原理，并对平均比特错误概率（ABEP）进行了理论分析。通过仿真结果，比较了使用Zadoff-Chu码和Walsh码的性能差异，展示了IM-OFDM-SS方案在瑞利衰落信道下的误比特率性能优势。同时，文章还探讨了多码方案（GIM-OFDM-SS）和多用户场景
AMulti-stage Carrier Phase Estimation Scheme based on Crossed Constellation Transformationfor High Order M-QAM
02-10
与使用训练序列或者插入导频序列的CPE方法相比，基于DSP平台的盲CPE技术减少了符号的开销并提高了传输效率。但是，为了实现频谱效率更高的高阶QAM格式，需要有前景的CPE算法。 文章中提到了单阶段盲相位搜索算法，...
基于导频的信道估计源码MATLAB（LS和MMSE）
03-31
基于导频的信道估计，采用LS和MMSE算法，并进行二者的比较，做出误差曲线。具体内容可以查看文件里的代码。
OFDM插入导频过程详解
keep用心的博客
05-30 7320
ofdm符号的长度=有效数据+cp的长度，cp就是将有效数据的后半部分1/4截取并添加到有效数据的开始部分；比如一个ofdm符号的长度为4us，那么有效数据的长度为3.2us，cp的长度为0.8us；子载波的间隔=1/(有效数据的长度，就是有效数据的传输时间)=1/3.2us = 312.5KHz;子载波的个数实际上就是公路上的车道数目，数据就是一个个货车。 IEEE规定使用52个子载波-也就是相当于交通管理局设计的公路的车道数； 实际中53个子载波，中间有一个直流分量；如果在数字域中，需要对这些子载波记录
插入导频法实现载波通信matlab,插入导频法.ppt
weixin_39967938的博客
03-20 1347
插入导频法第11章 同步原理讲义 第一节 概 述 在数字通信中，按照同步的功用分为：载波同步、位同步、群同步。 载波同步 当采用同步检测或相干解调时，接收端需要提供一个与接收信号中的调制载波同频同相的相干载波。这个载波的获取称为载波提取或称载波同步。 位同步 位同步又称码元同步。在接收端产生与接收码元的重复频率和相位一致的定时脉冲序列的过程称为位同步。 群同步 在数字通信中，信码...
SC_FDE仿真平台：卷积编码 -＞ 矩阵交织 -＞ QPSK调制 -＞ 插入导频 -＞ 插入CP -＞ RayleighFading-＞channel
热门推荐
FPGA/MATLAB学习教程/源码/项目合作开发
09-01 1万+
% 主函数 % 调用各子函数，建立SC_FDE仿真平台 % 数据输入 -> 卷积编码 -> 矩阵交织 -> QPSK调制 -> 插入导频 -> 插入CP -> RayleighFading % channel -> AWGN channel -> 去除CP -> FDE -> QPSK解调 -> 矩阵去交织 -> Viterbi译码 %----------------------------------------...
什么是导频
weixin_45193103的博客
09-12 1230
时限，提供相关解调相位参考，并且为各基站提供信号强度比较，手机可以确定何时进行切换。之间切换的成功率，在网络优化中广泛应用。信号，它使得手机能够获得前向。导频技术可以有效地提高不同。
导频信号（Pilot Signal）
weixin_44012667的博客
12-05 3496
在无线通信中，**导频信号（Pilot Signal）**是一种特殊设计的已知信号，发送方在传输数据时嵌入导频信号，用于帮助接收方估计信道的状态和特性。信道状态信息（CSI, Channel State Information）对无线通信的性能至关重要，因为信道的多径传播、衰落和干扰会影响信号的传输质量。是通过导频信号来推断信道特性的一种方法。它在现代通信系统（如 4G/5G 和 Wi-Fi）中被广泛应用。yHxnyHxnσ2。
导频的概述及分类
m0_73019469的博客
04-10 1751
导频辅助传输(PAT)是一种数据符号分组切分成数据块进行传输的方式，导频符号会根据传输需求被放入数据块的某些位置。目前在IEEE802.11a/g/n/ac协议中得到广泛应用的OFDM系统就是一种典型的导频和数据的频分PAT系统。导频在IEEE802.11系列协议中的OFDM系统中充当着非常重要的角色，它插在OFDM符号中间辅助数据传输，导频符号因为其在接收端已知发送值的特性可以辅助接收端实现信道的实时估计和辅助相位检测完成相位噪声估计，从而在进一步补偿之后便可以完成接收信号的比特恢复。
信道估计中的导频结构
forest_LL的博客
03-21 6684
发射机将信息比特序列调制成PSK/QAM符号，然后对相应的符号执行IFFT(逆傅里叶变换）将其变换成时域信号，最后通过一个无线信道将它们发射出去。接收端信道估计的意义：接收的信号通常因受到信道特性的影响而失真。为了恢复发送的比特信息，在接收机必须对信道的影响进行估计和补偿；发射端信道估计的意义：设计预编码矩阵，避免自干扰；
索引调制和导频插入
03-26
### 索引调制与导频插入的概念及实现方法 #### 索引调制概述 索引调制是一种新型的通信技术，通过利用天线、子载波或功率等级的选择来传输额外的信息比特。这种技术可以显著提高系统的频谱效率并降低能量消耗。在多...
评论 7
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
