STM32 GPIO功能概述笔记（二）

图片来自 成电应电科协

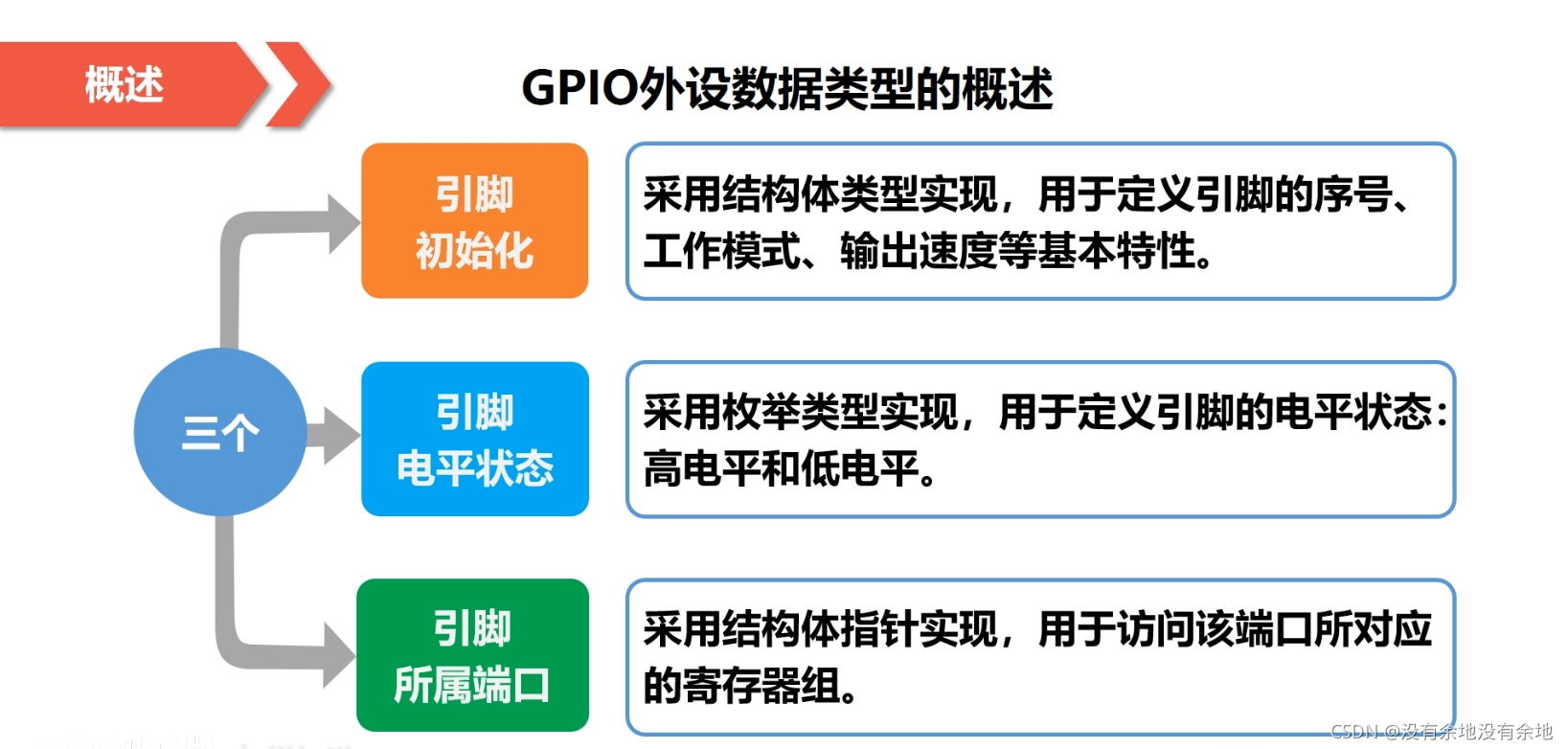

九. GPIO外设数据类型的概述

在这里插入图片描述

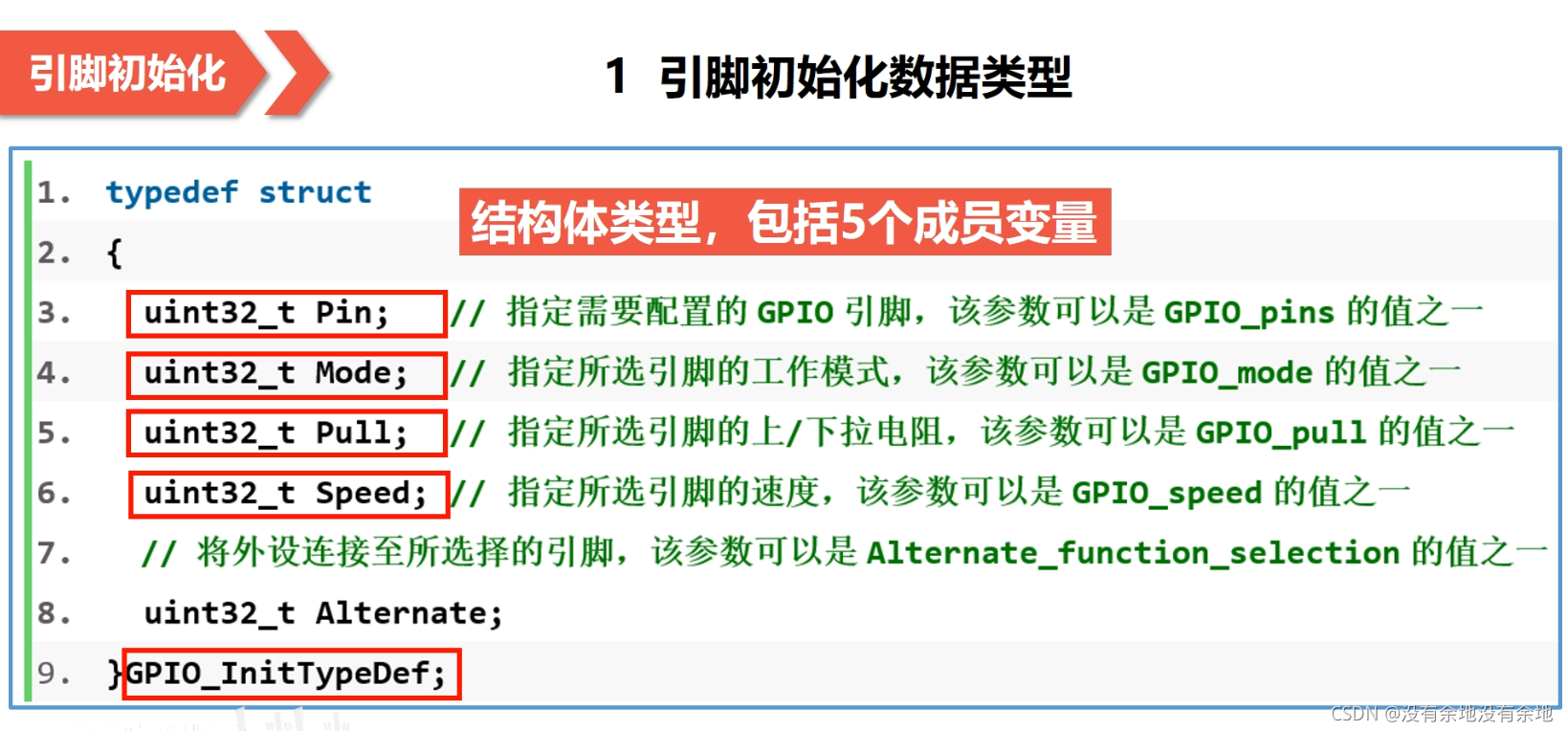

1. 引脚初始化数据类型

在这里插入图片描述

uint32_t Alternate; 用于配置引脚的复用功能

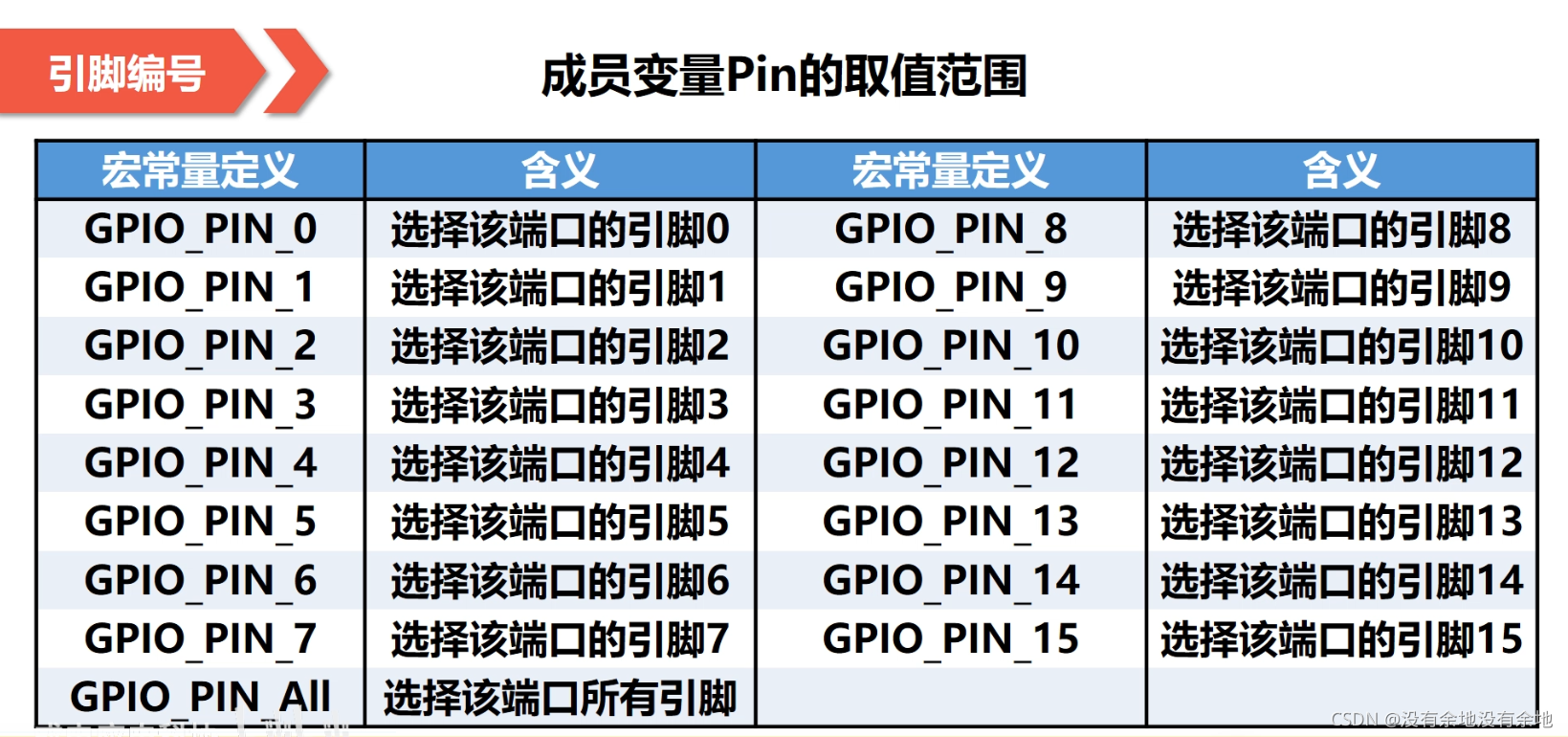

引脚编号

在这里插入图片描述

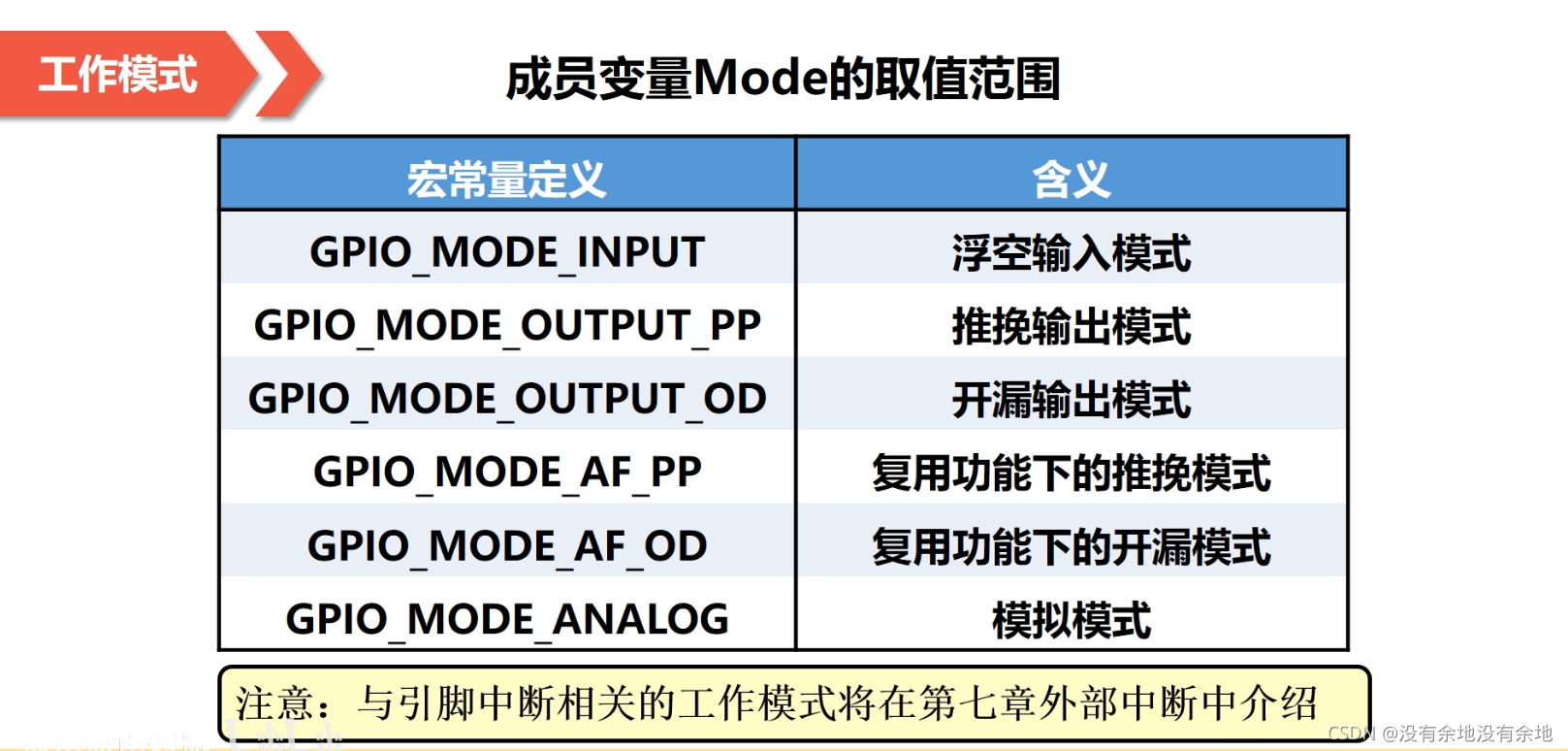

工作模式

在这里插入图片描述

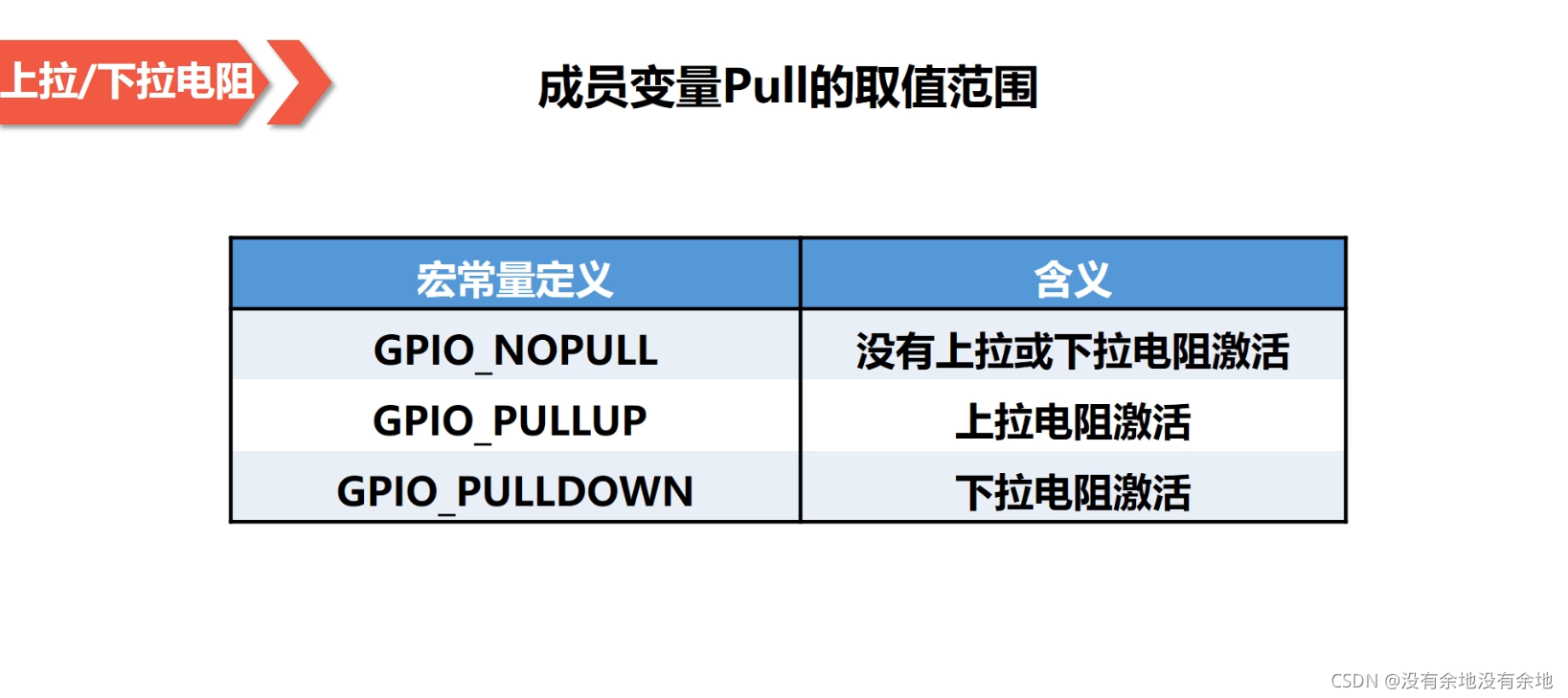

上拉 / 下拉电阻

在这里插入图片描述

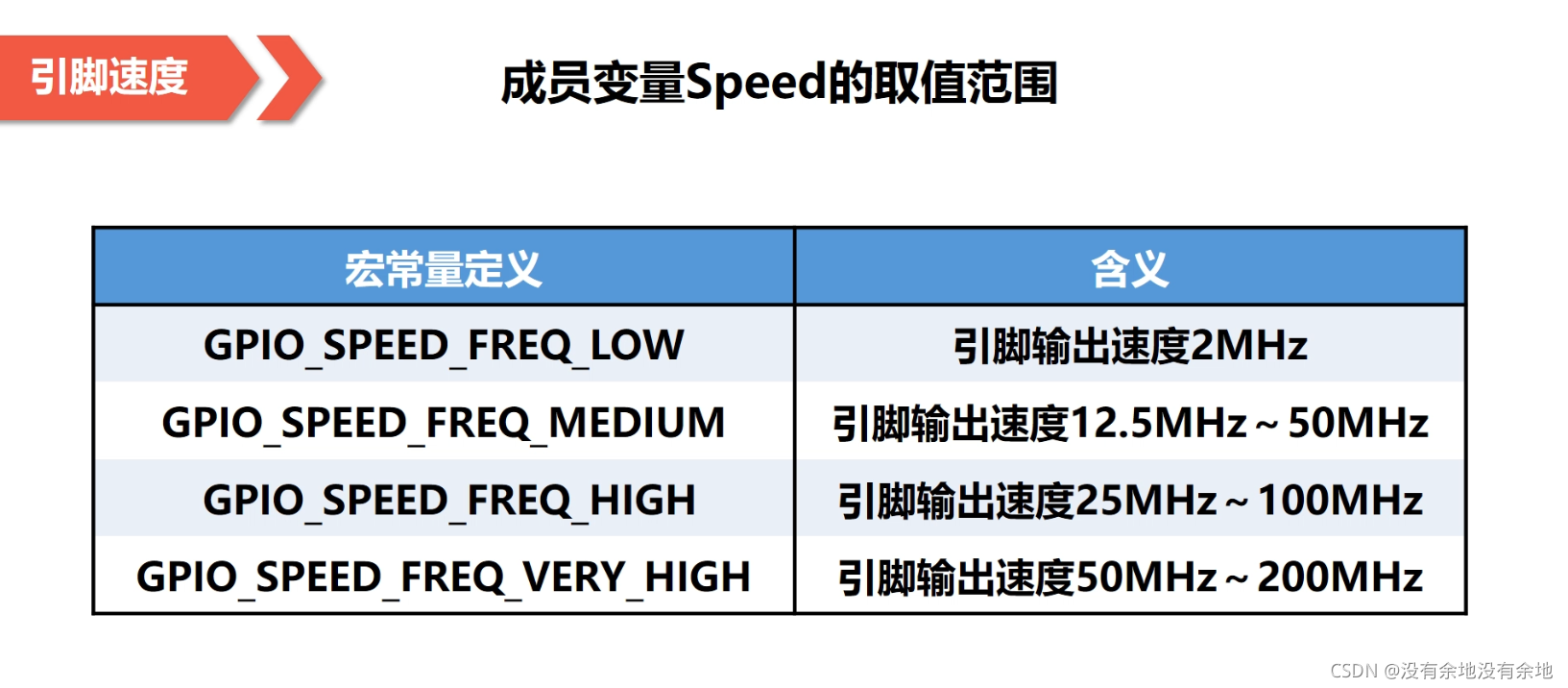

引脚速度

在这里插入图片描述

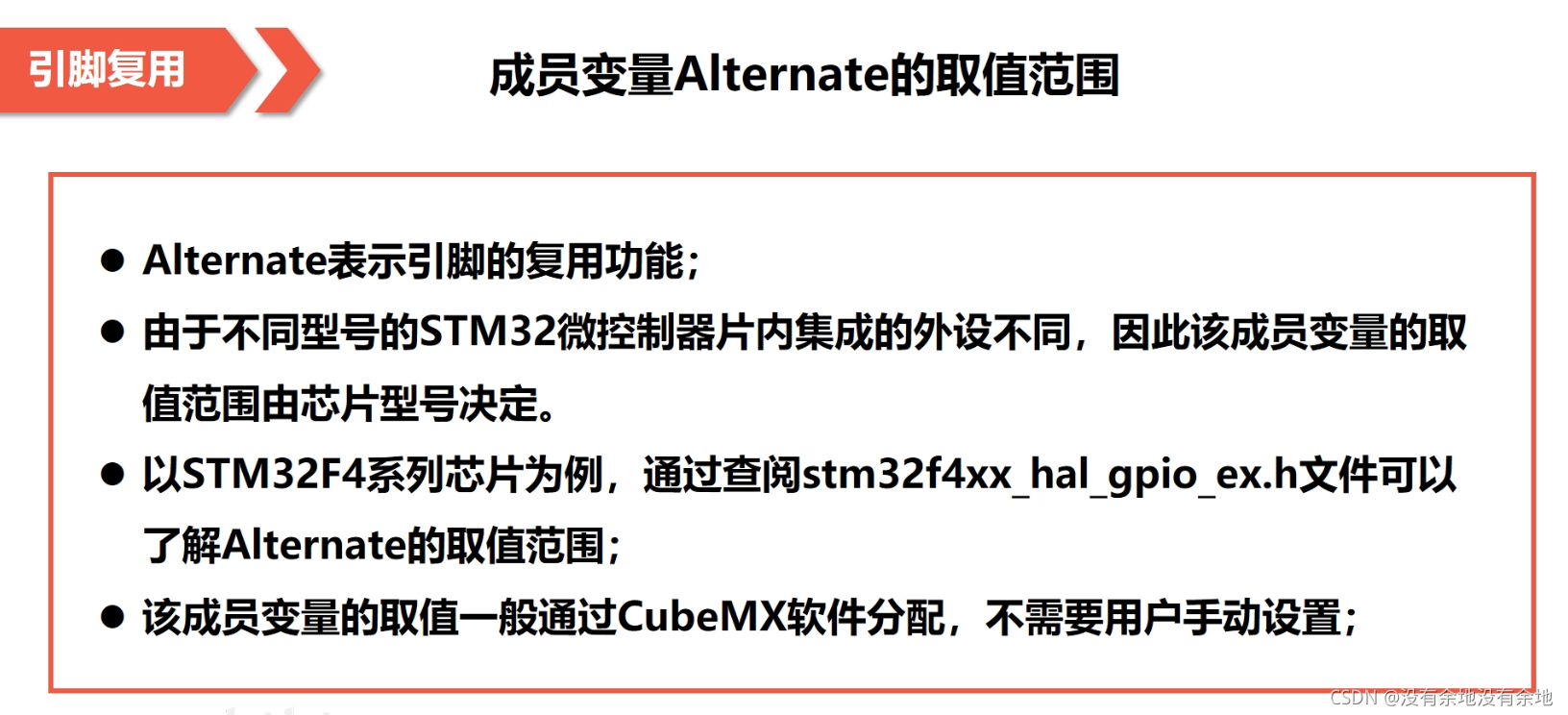

引脚复用

在这里插入图片描述

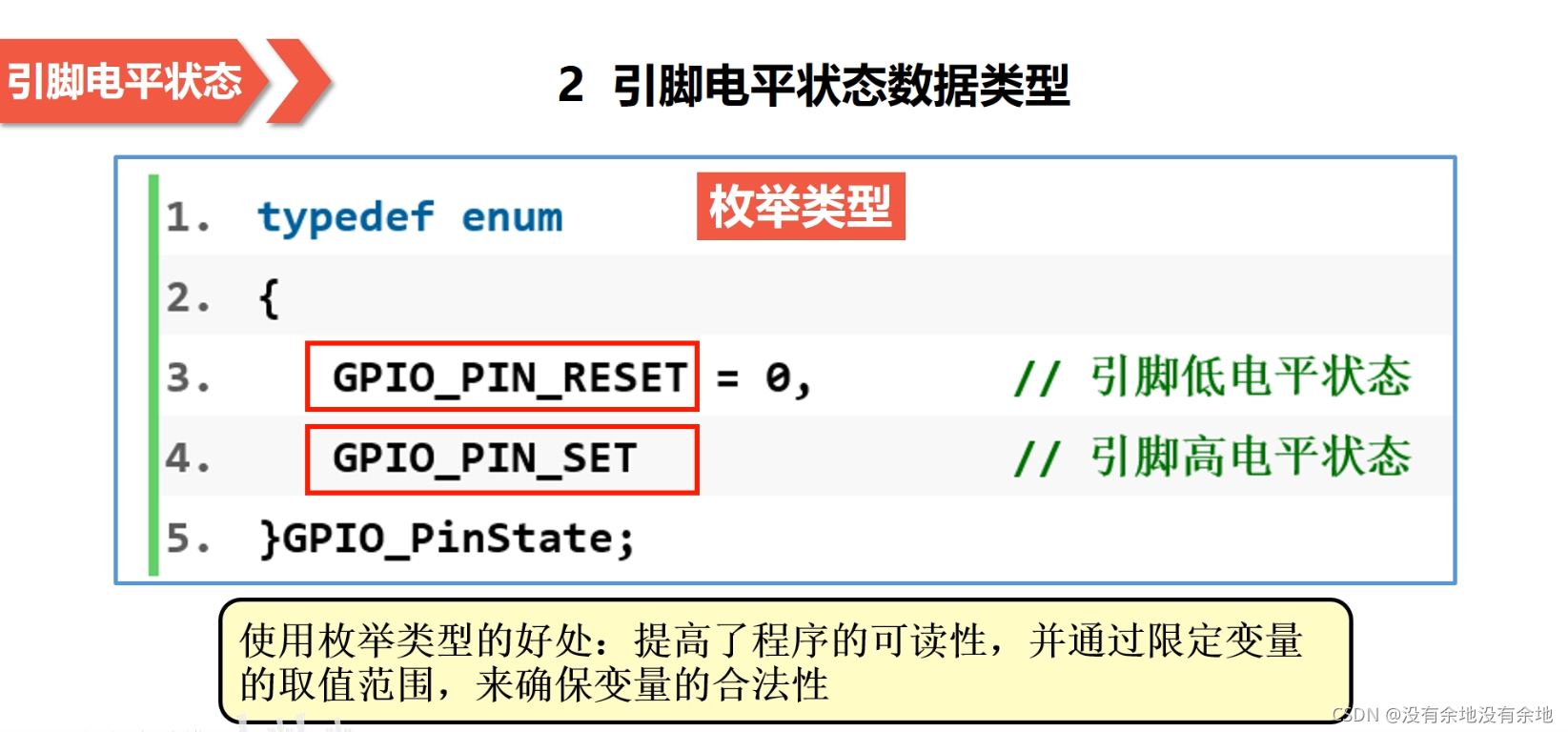

2. 引脚电平状态数据类型 (枚举类型)

在这里插入图片描述

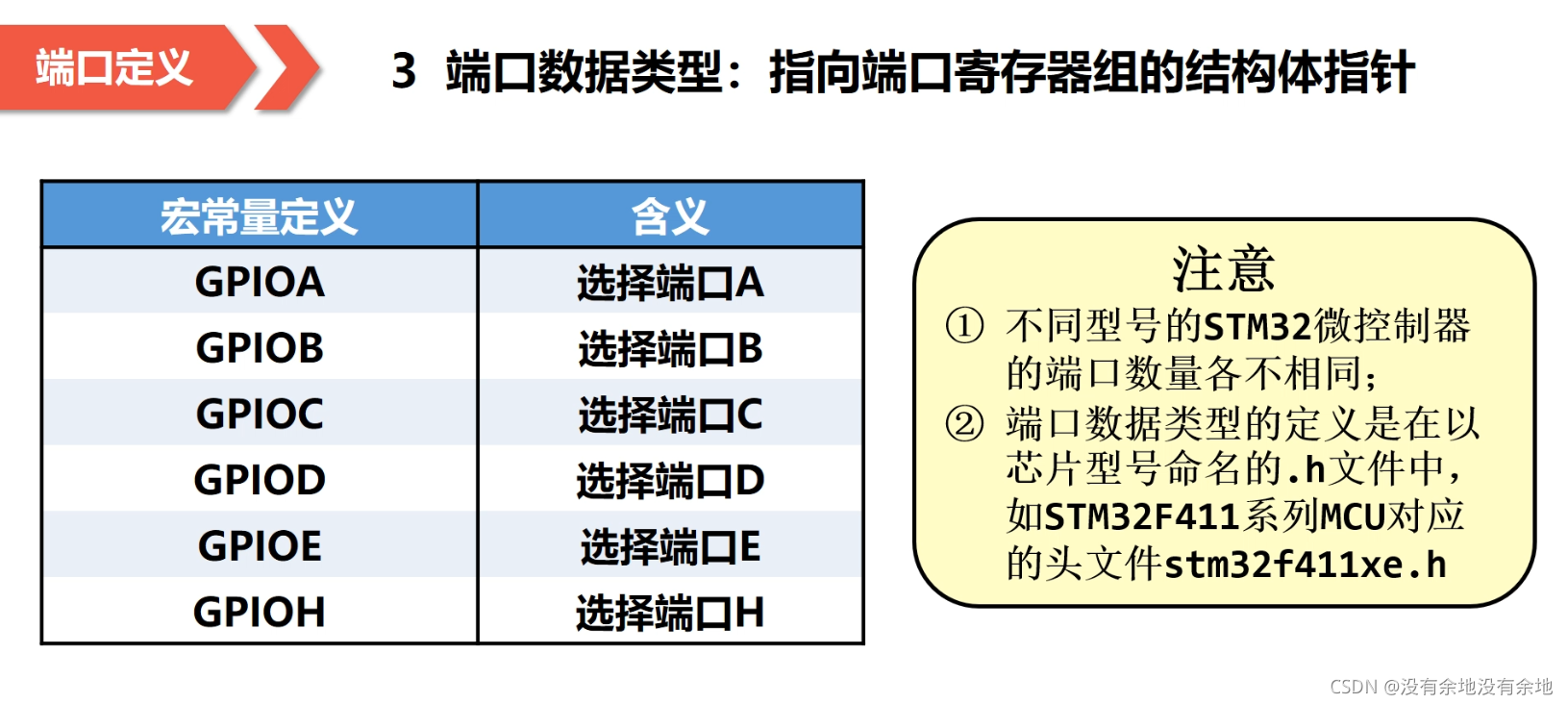

3. 端口数据类型：指向端口寄存器组的结构体指针

在这里插入图片描述

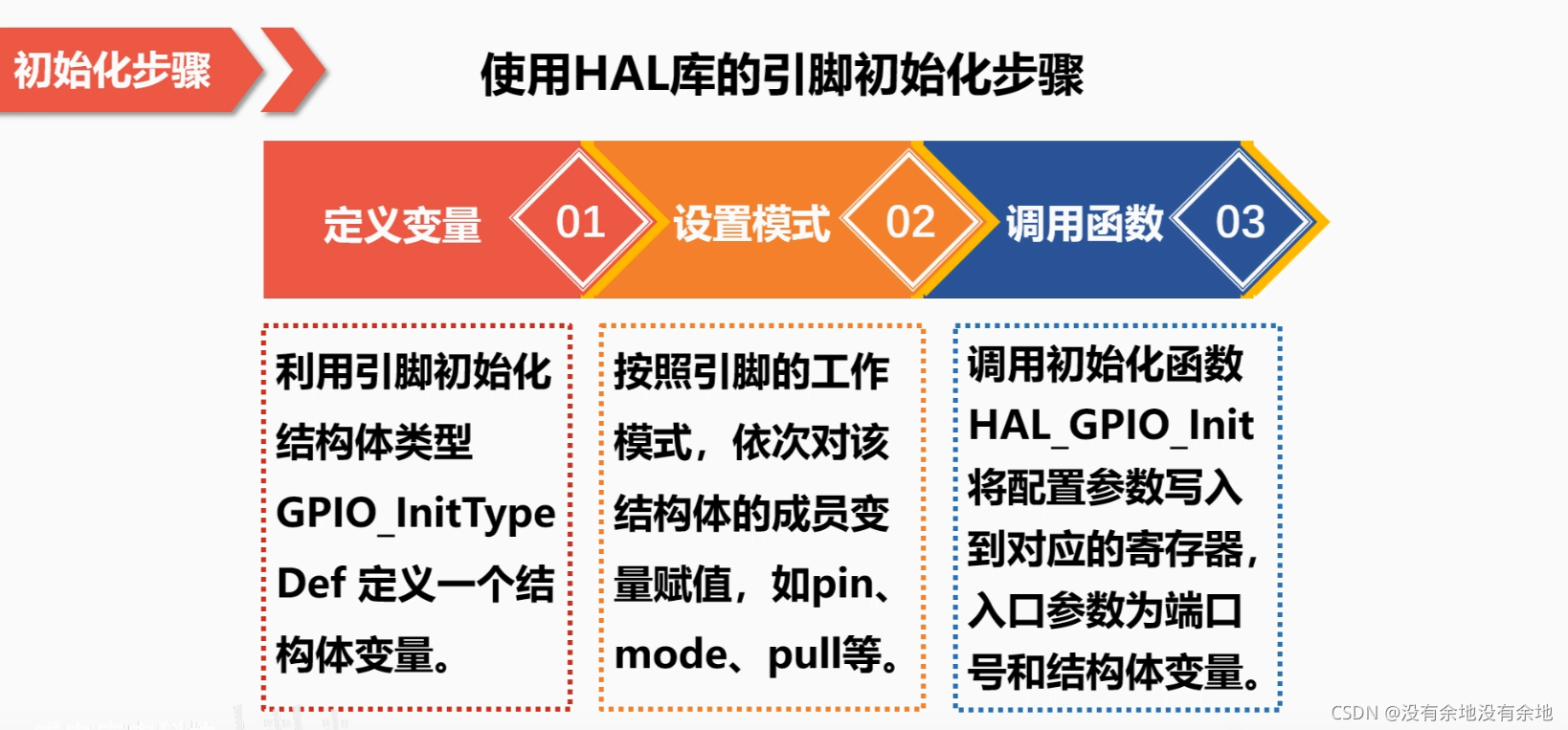

十. 使用HAL库的引脚初始化步骤

在这里插入图片描述

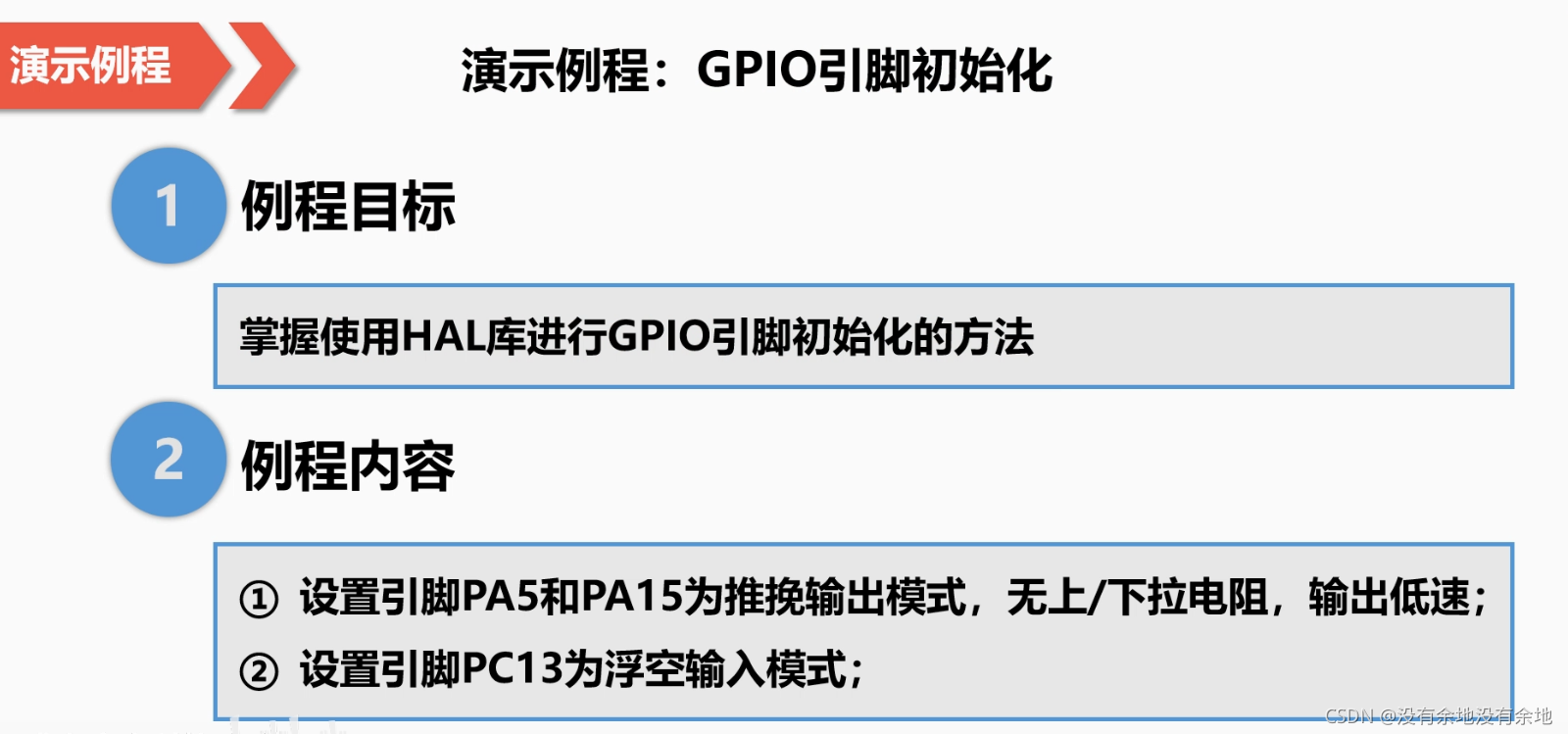

演示例程：GPIO引脚初始化

在这里插入图片描述

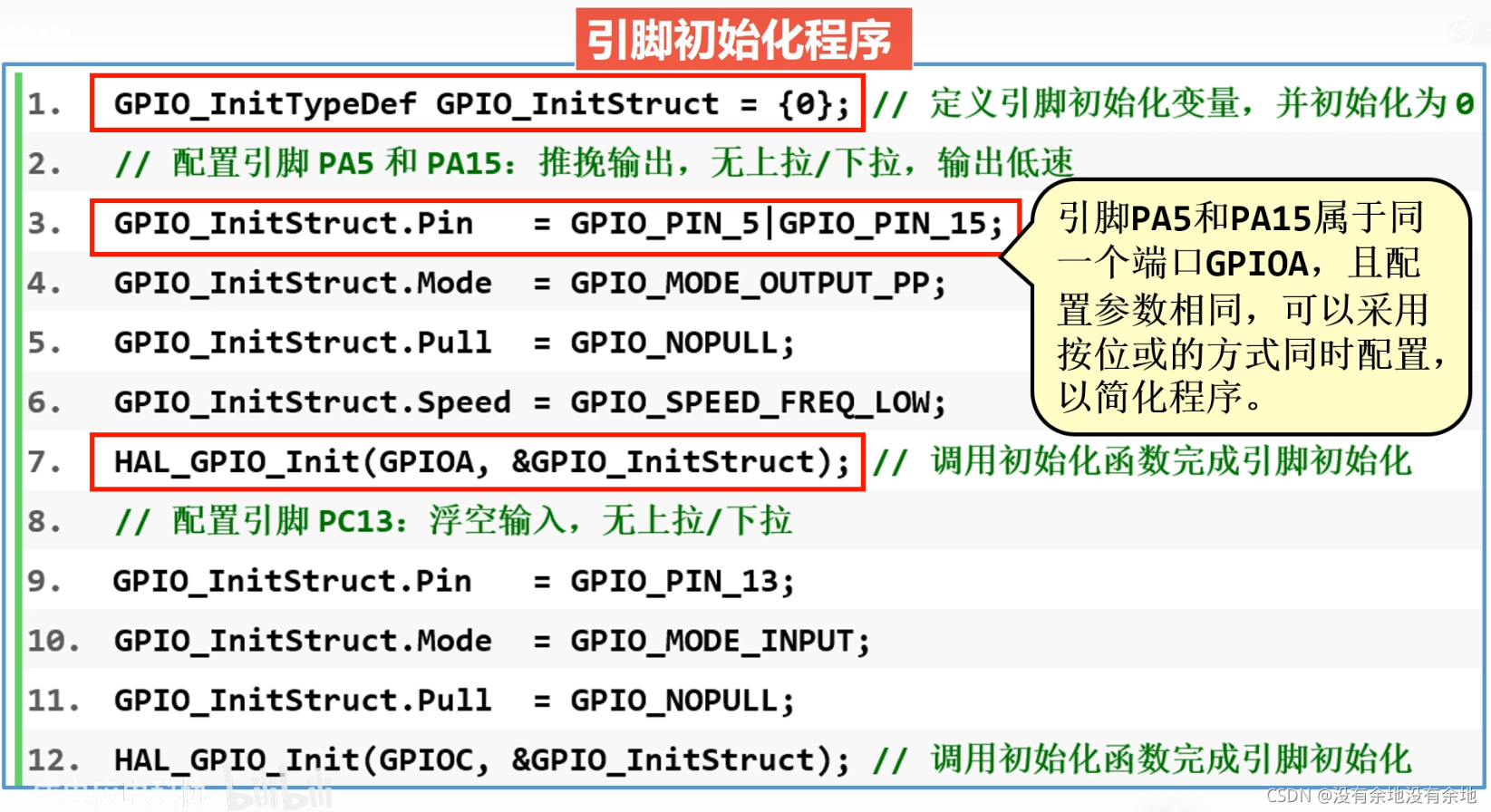

引脚初始化程序

在这里插入图片描述

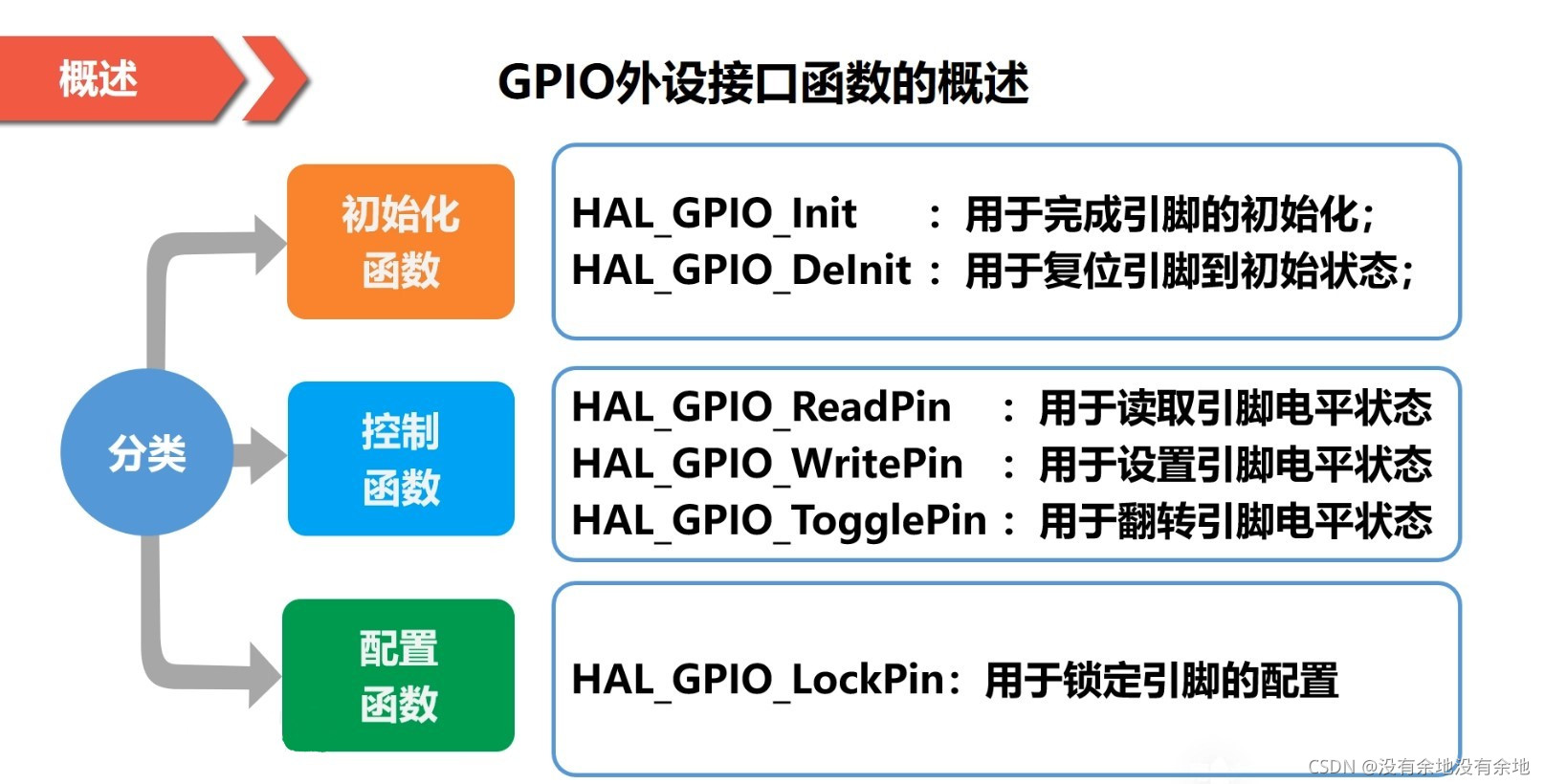

十一. GPIO外设的接口函数

请添加图片描述

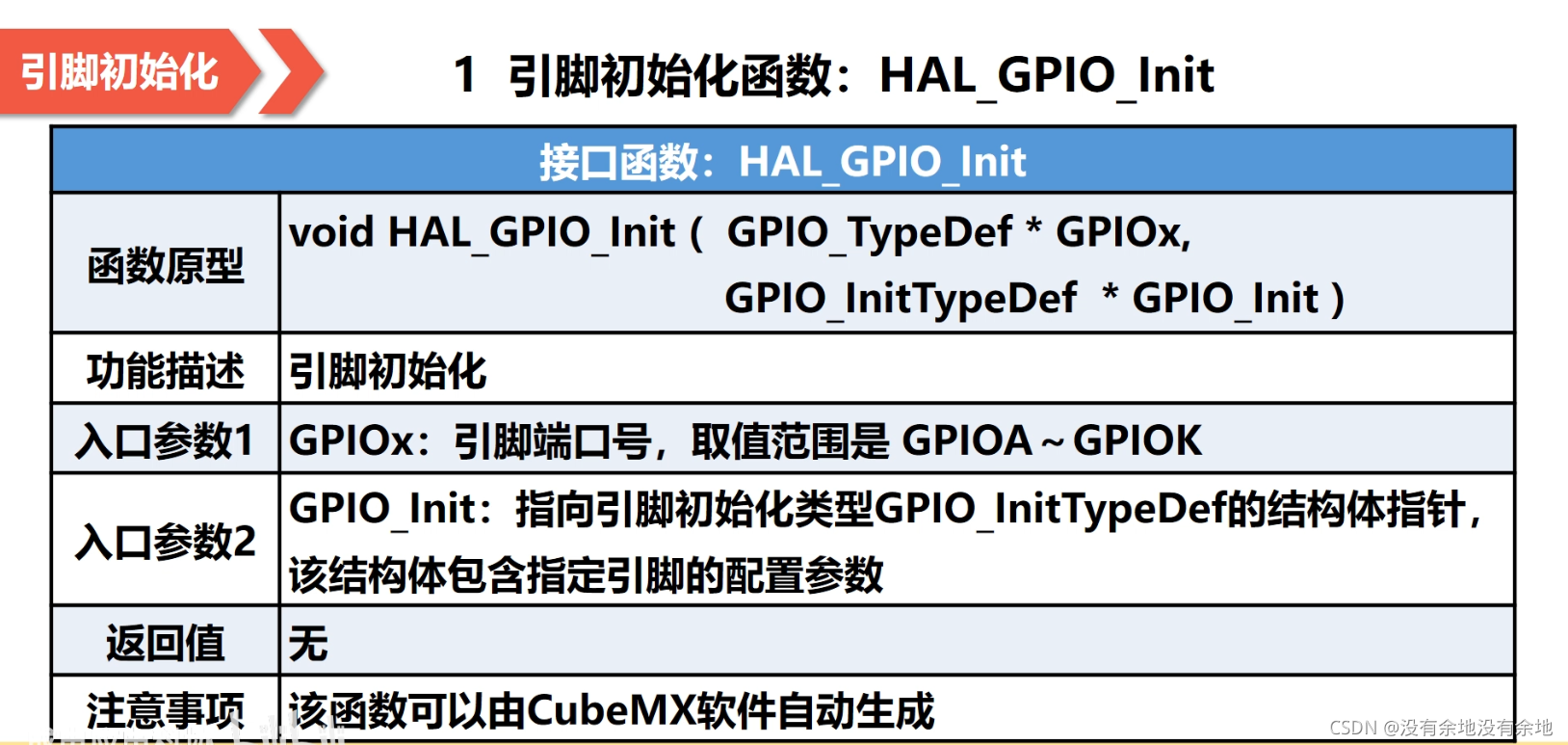

引脚初始化函数：HAL_GPIO_Init

在这里插入图片描述

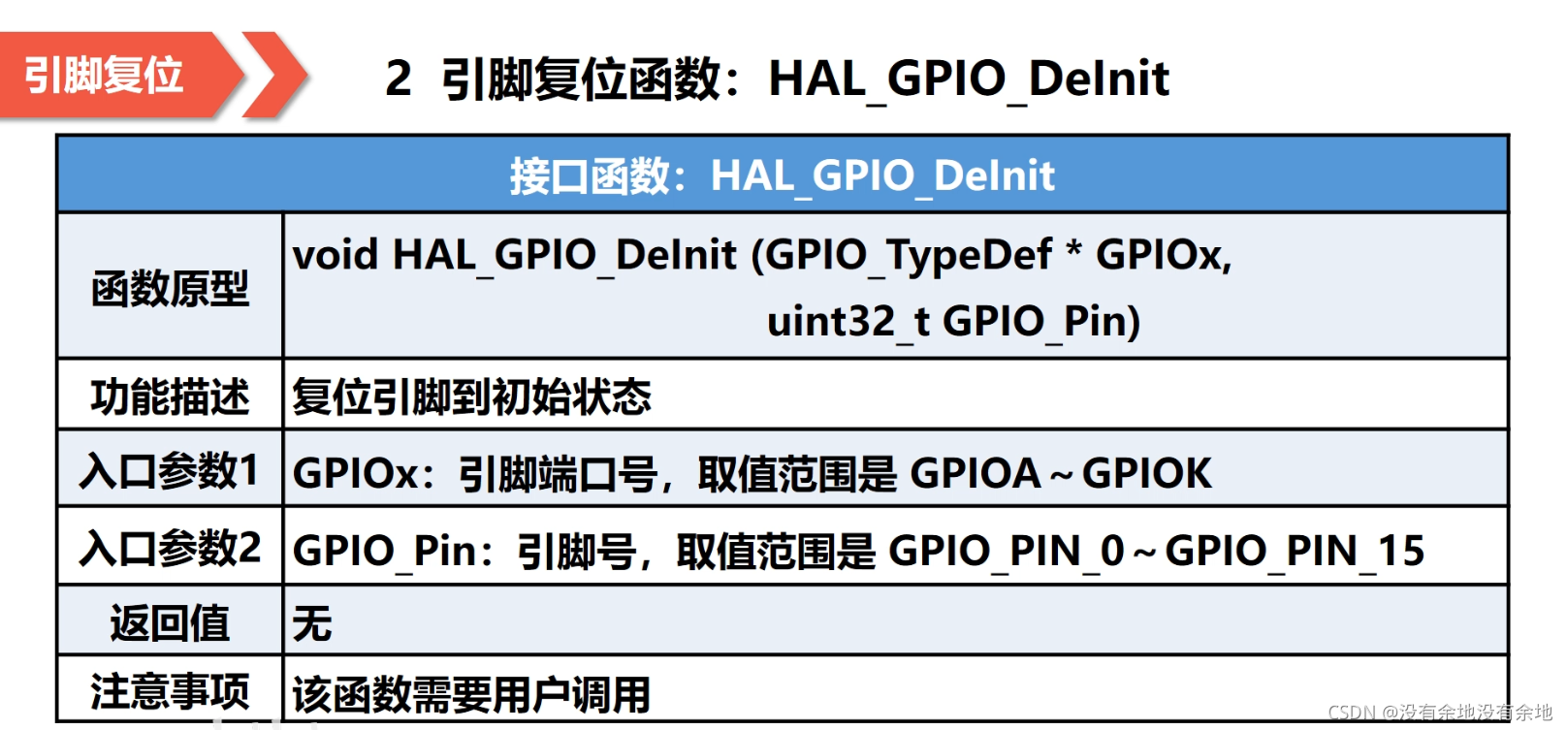

引脚复位函数：HAL_GPIO_DeInit

在这里插入图片描述

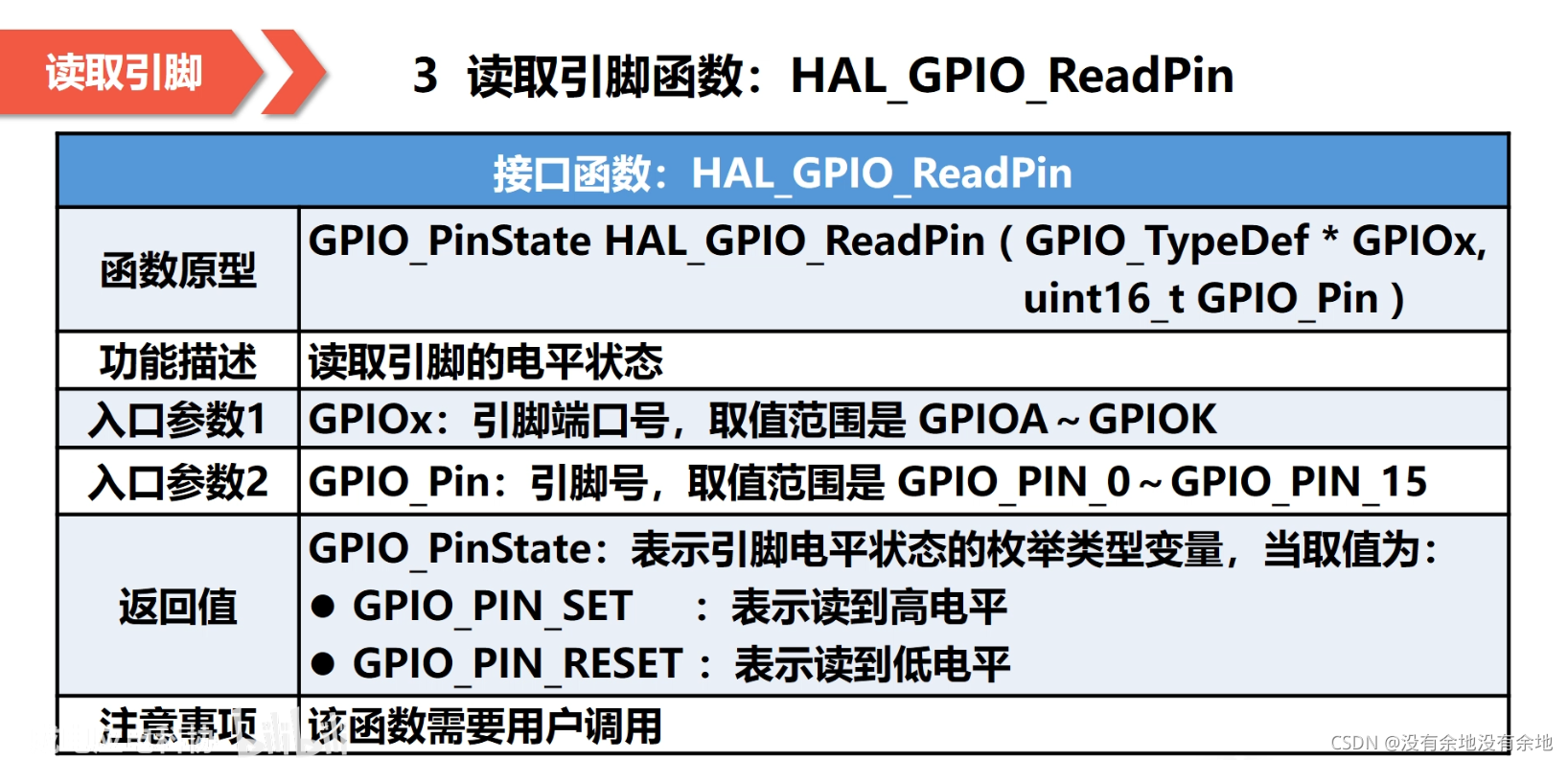

读取引脚函数：HAL_GPIO_ReadPin

在这里插入图片描述

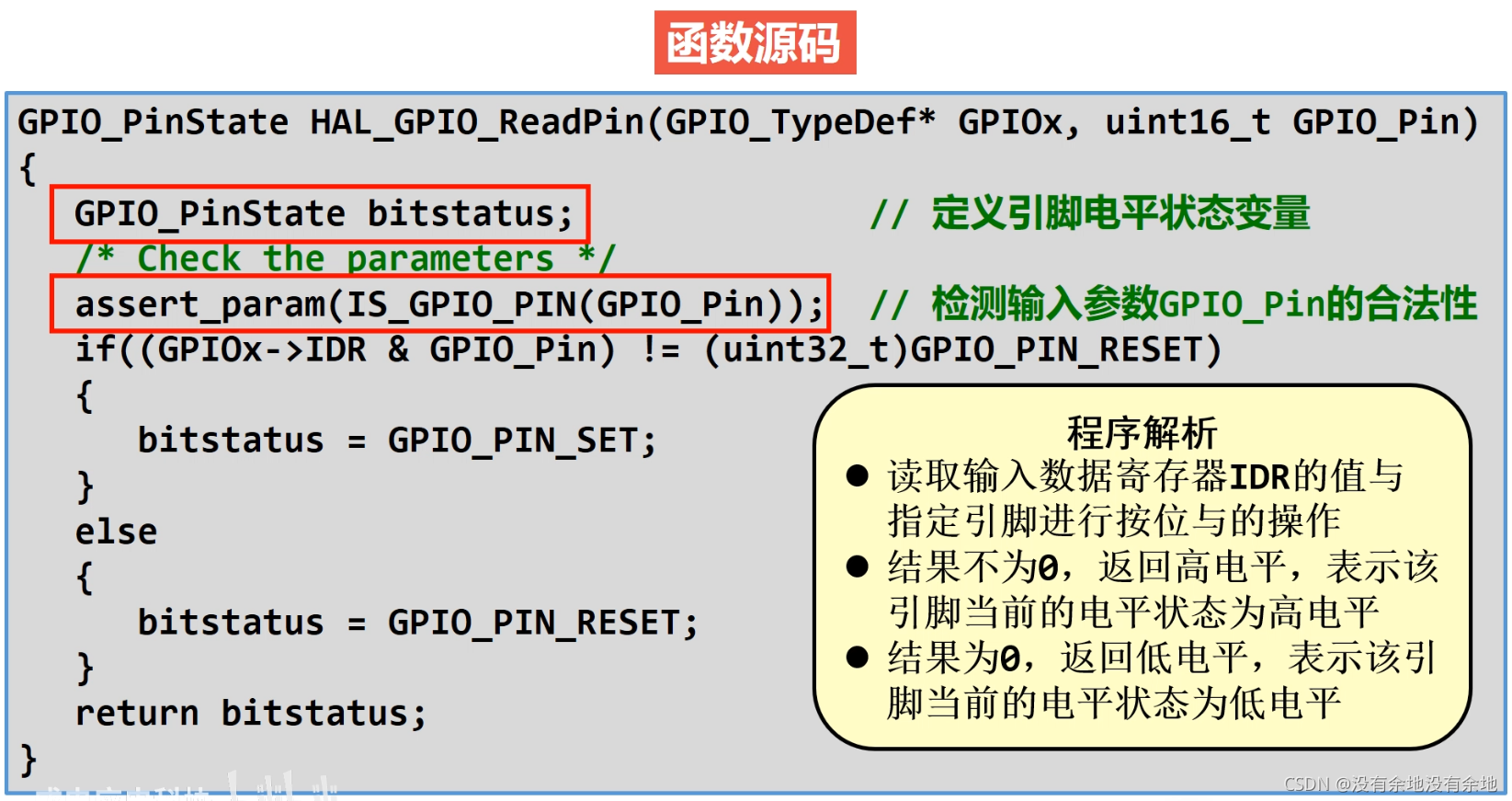

函数源码

在这里插入图片描述

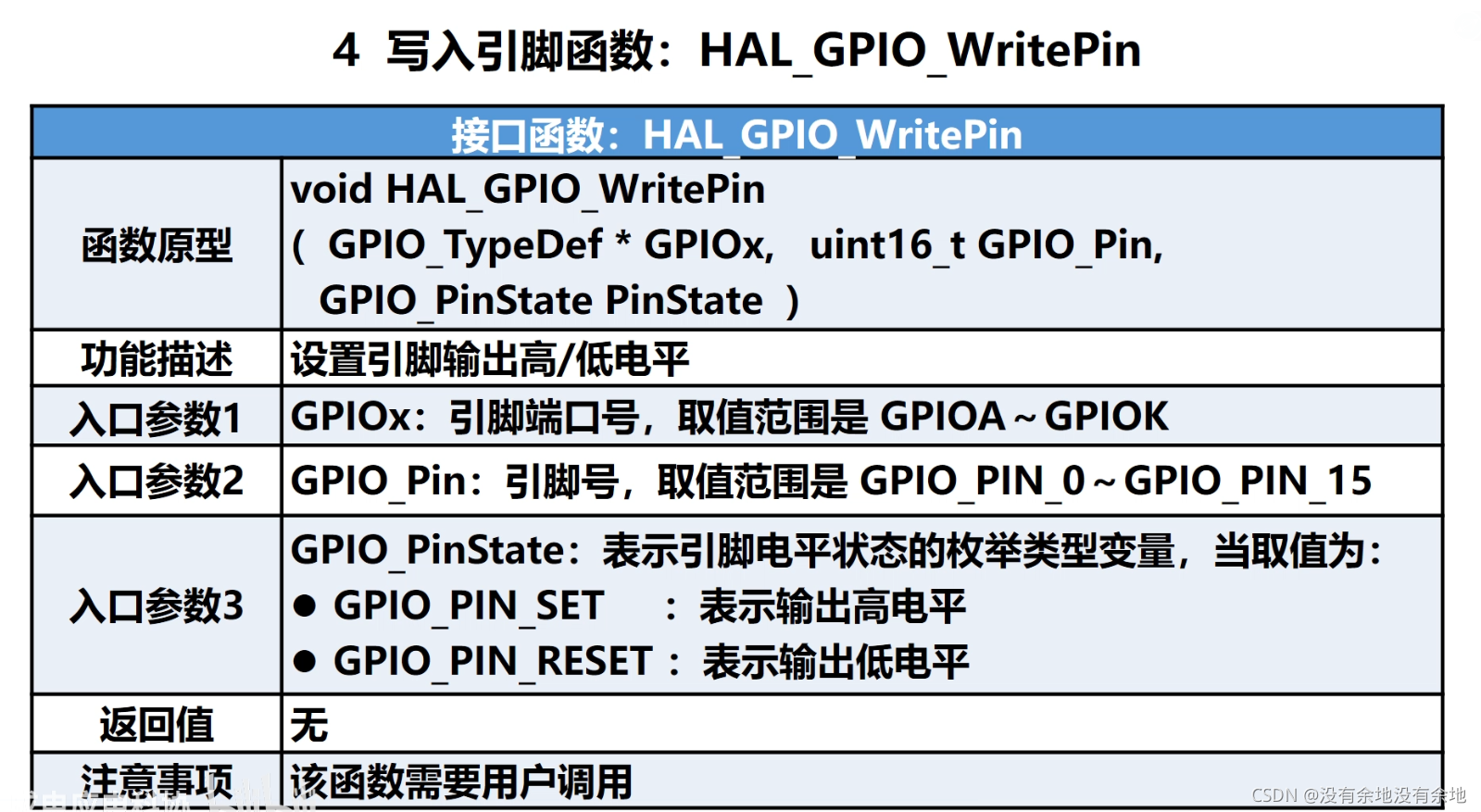

写入引脚函数：HAL_GPIO_WritePin

在这里插入图片描述

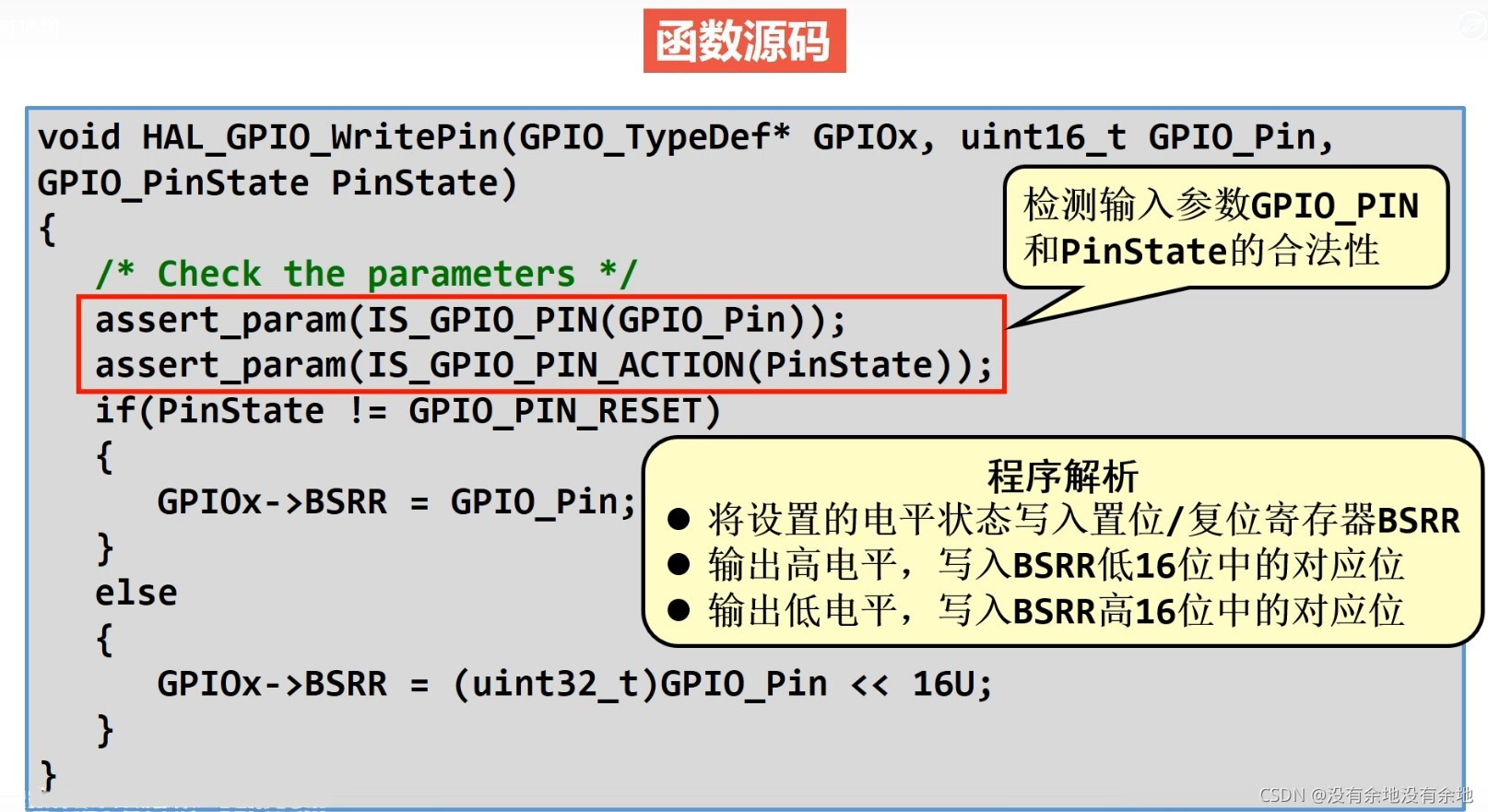

函数源码

请添加图片描述

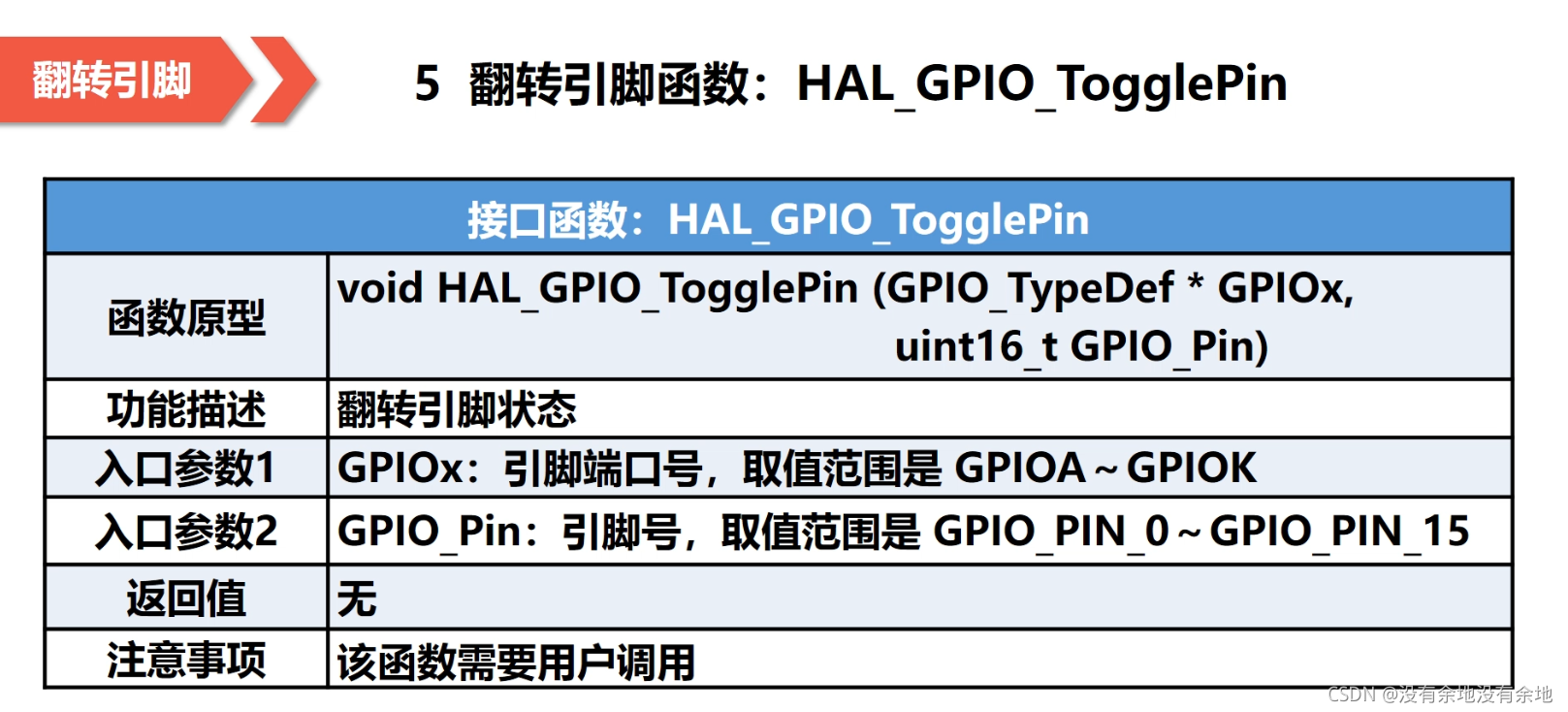

翻转引脚函数：HAL_GPIO_TogglePin

在这里插入图片描述

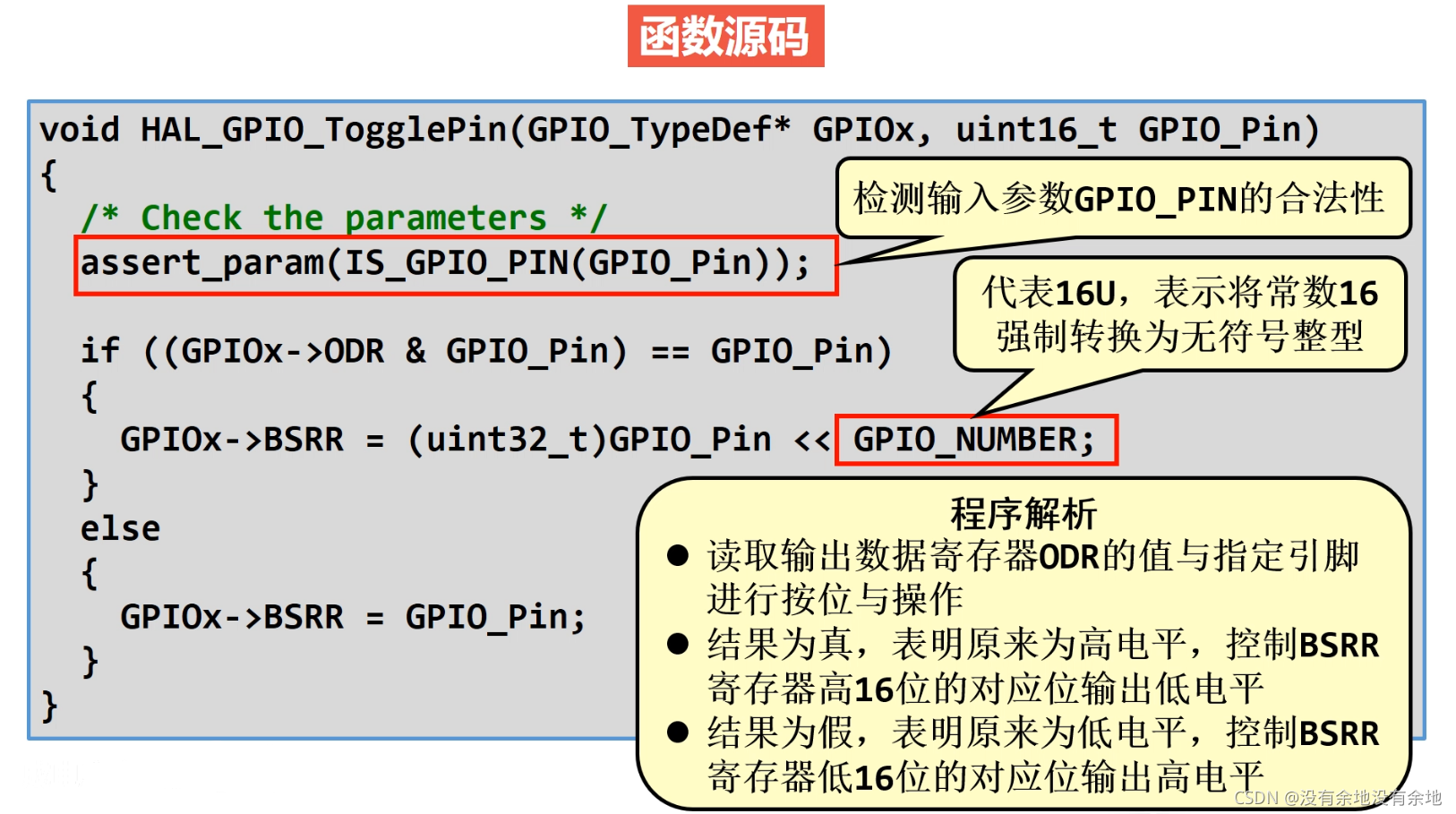

函数源码

在这里插入图片描述

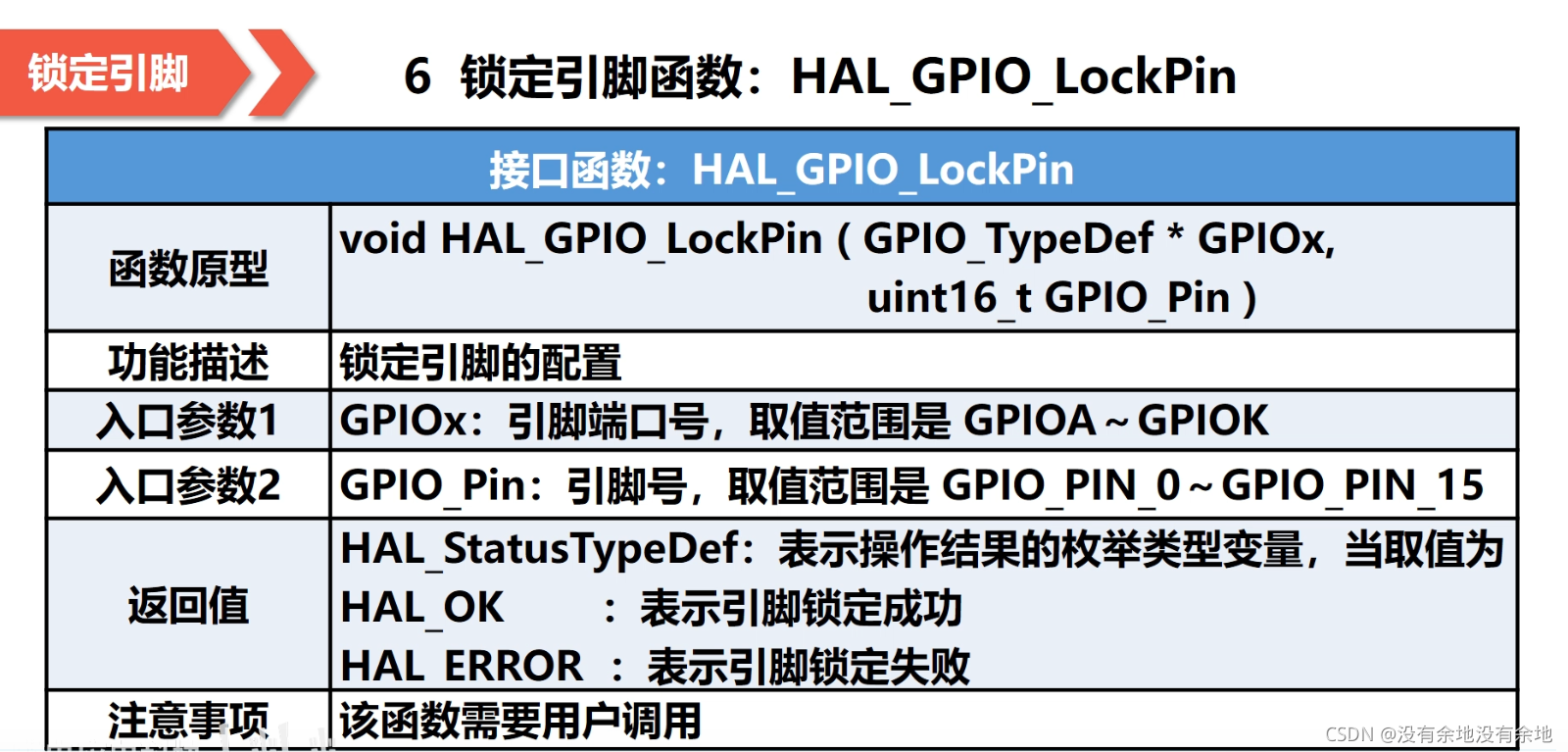

锁定引脚函数：HAL_GPIO_LockPin

在这里插入图片描述
