2-1.2.3.2 Simulink内的Switch模型

目录

1. SineWave模块

2. Const模块

3. Switch模块

4. Scope模块

---

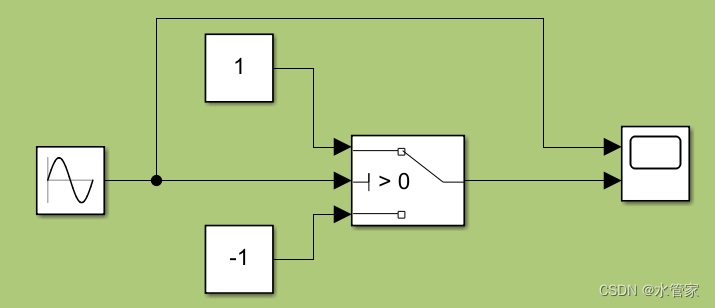

        设定了SineWave模块来创建源，Switch模块来进行判断选择。Scope模块来显示相应输出 。

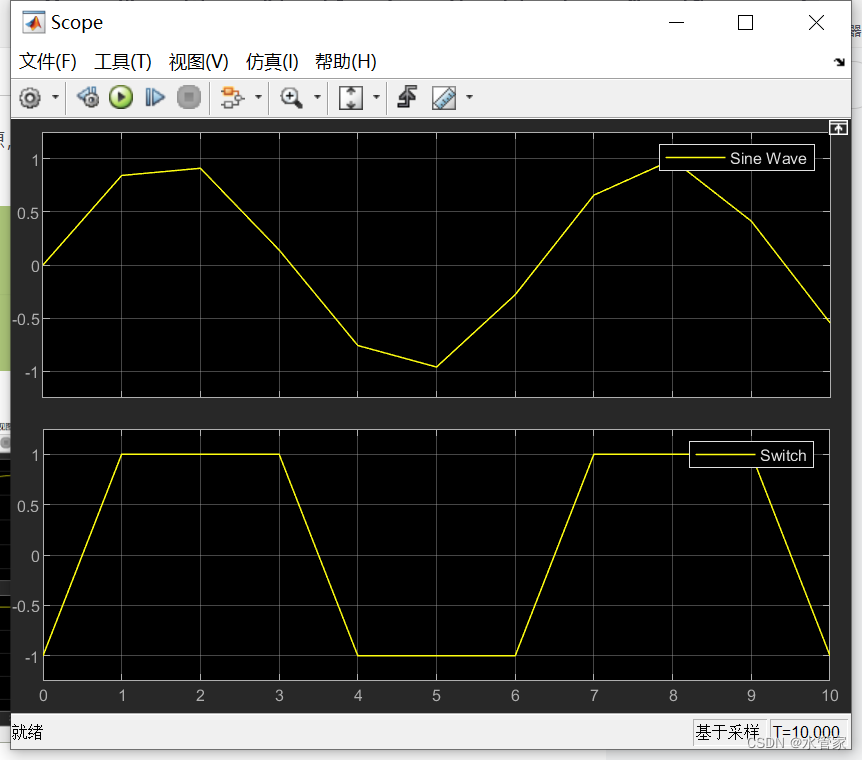

运行后的结果 如下所示。





1. SineWave模块

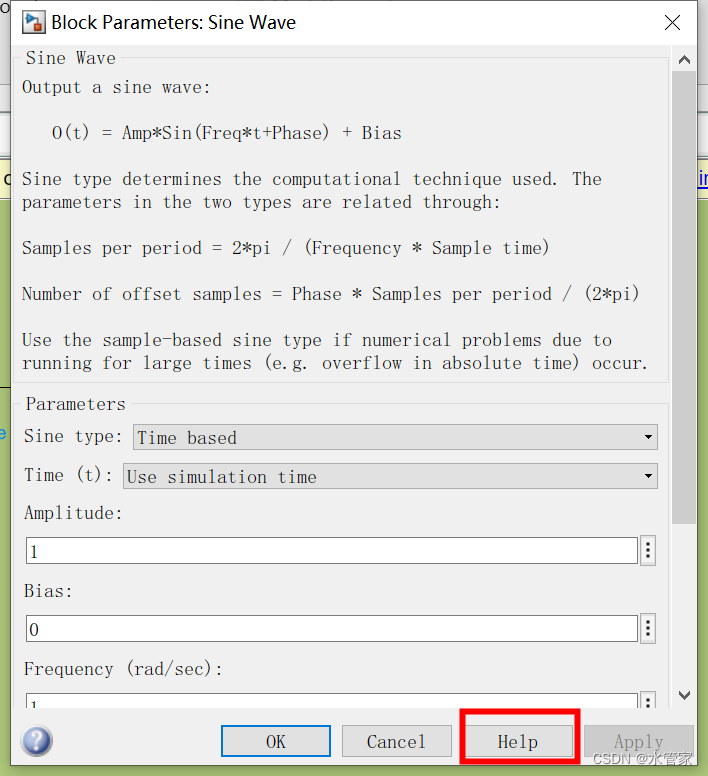

线性模块，双击模块能够查看相应的模块。

这里如果不清楚可以点击help查看相应的Matlab文档。

2. Const模块

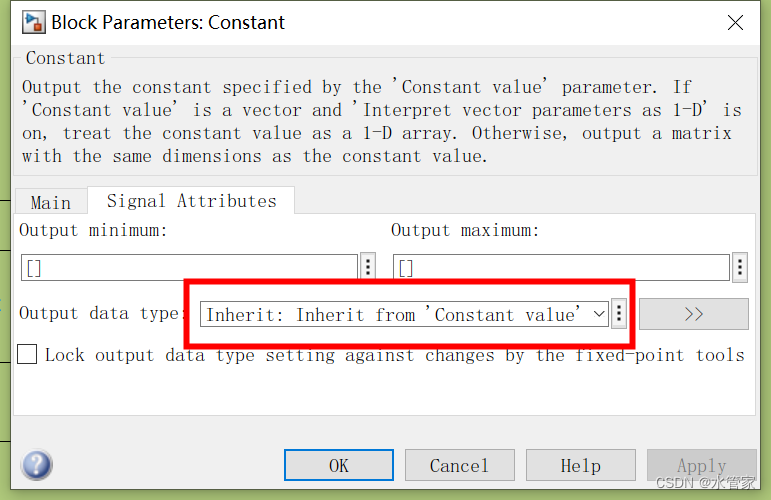

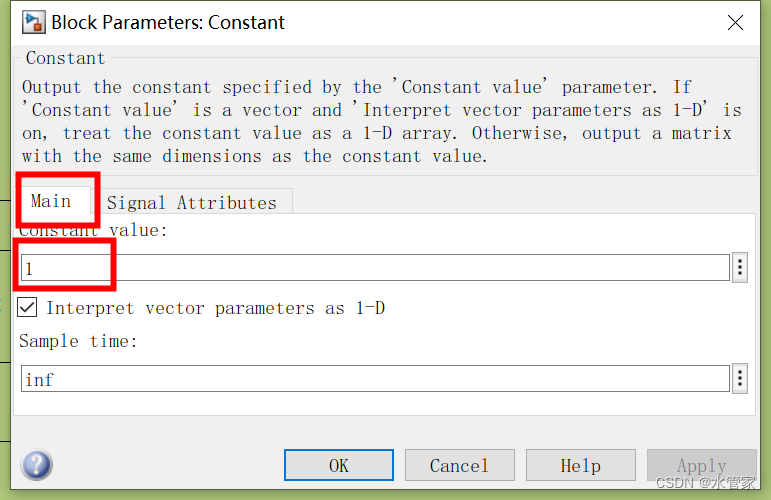

        一般来说，Const模块包含有两个设置的地方，第一个是主要的信息，设置Main中的Valve模块数值，在Signal Attributes中可以设置输出类型。

3. Switch模块

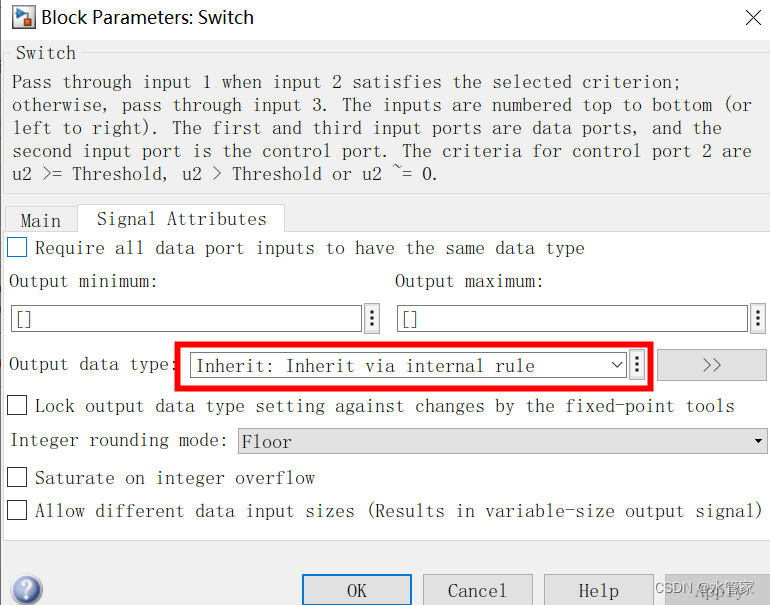

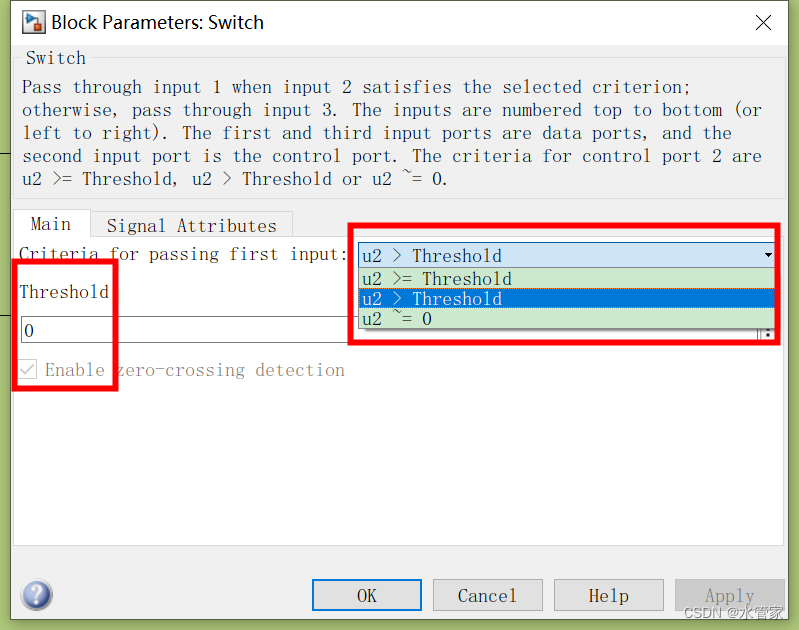

         Switch模块中可以设置的有Switch条件，以及设置判定的数值，同样可以设定相应的输出值。

4. Scope模块

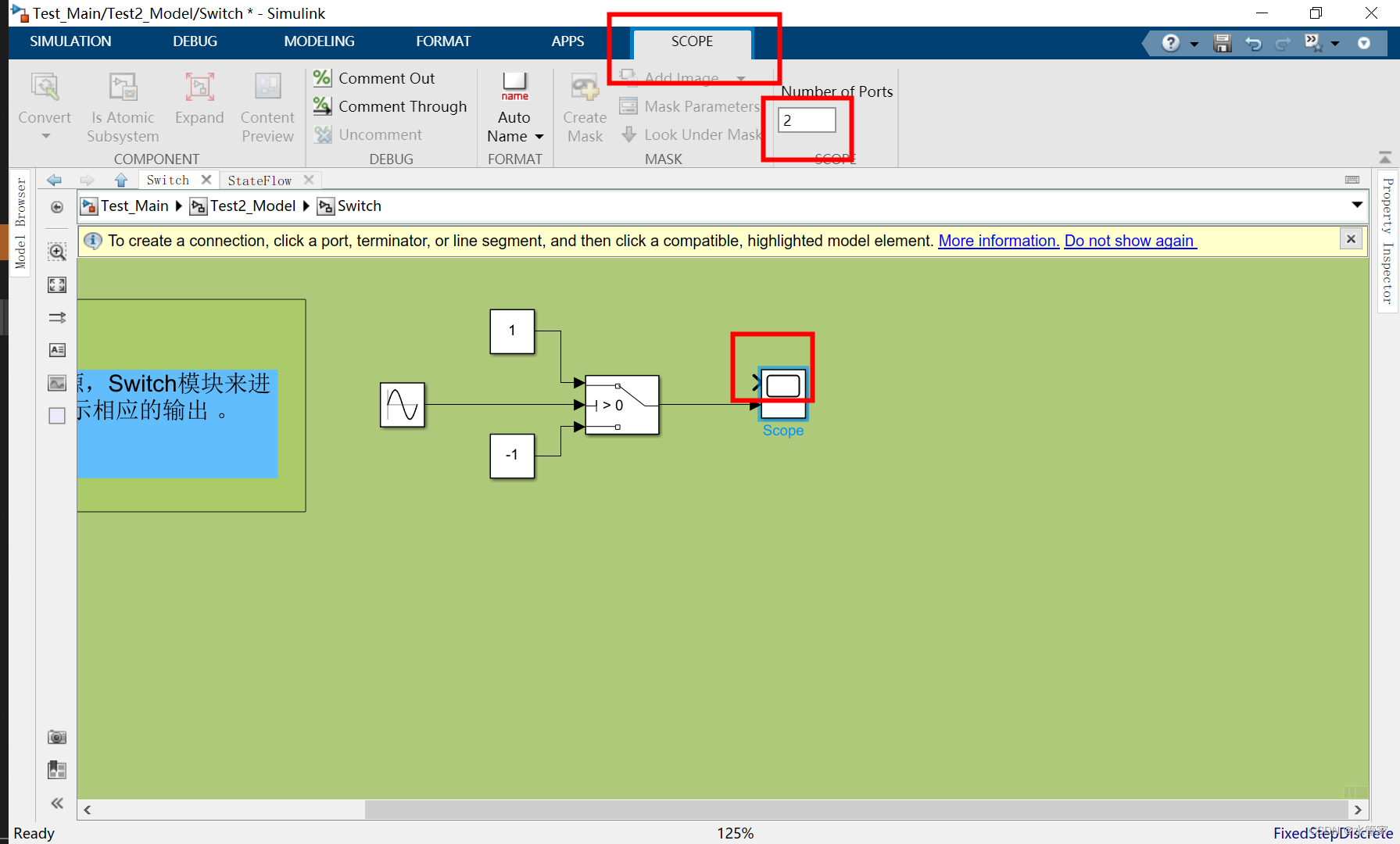

        Scope模块中设置有相应的布局和图例展示，同时能够设置所需要的Scope输入口；

可以通过选择输入端口设置，或者是通过设置鼠标直接拉到模块周围，等待出现端口设置。
