2-1.2.3.1 Simulink内的ModelSetting设置

已于 2022-07-20 22:53:07 修改
阅读量1.7k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： # 2_1_APP_Matlab学习 文章标签： matlab 嵌入式硬件 学习
于 2022-07-20 22:47:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/STROLL1/article/details/125902243
本文介绍了如何在Model-Settings中通过Ctrl+E快捷键设置Simulation time和固定步长，详细阐述了在细节中设定步长的操作步骤。此外，讲解了如何利用Switch模块结合自加1功能，实现对9或11的周期性验证，以及在10个周期后根据条件输出1或0的逻辑判断。此内容对于理解和应用控制系统模拟具有指导意义。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

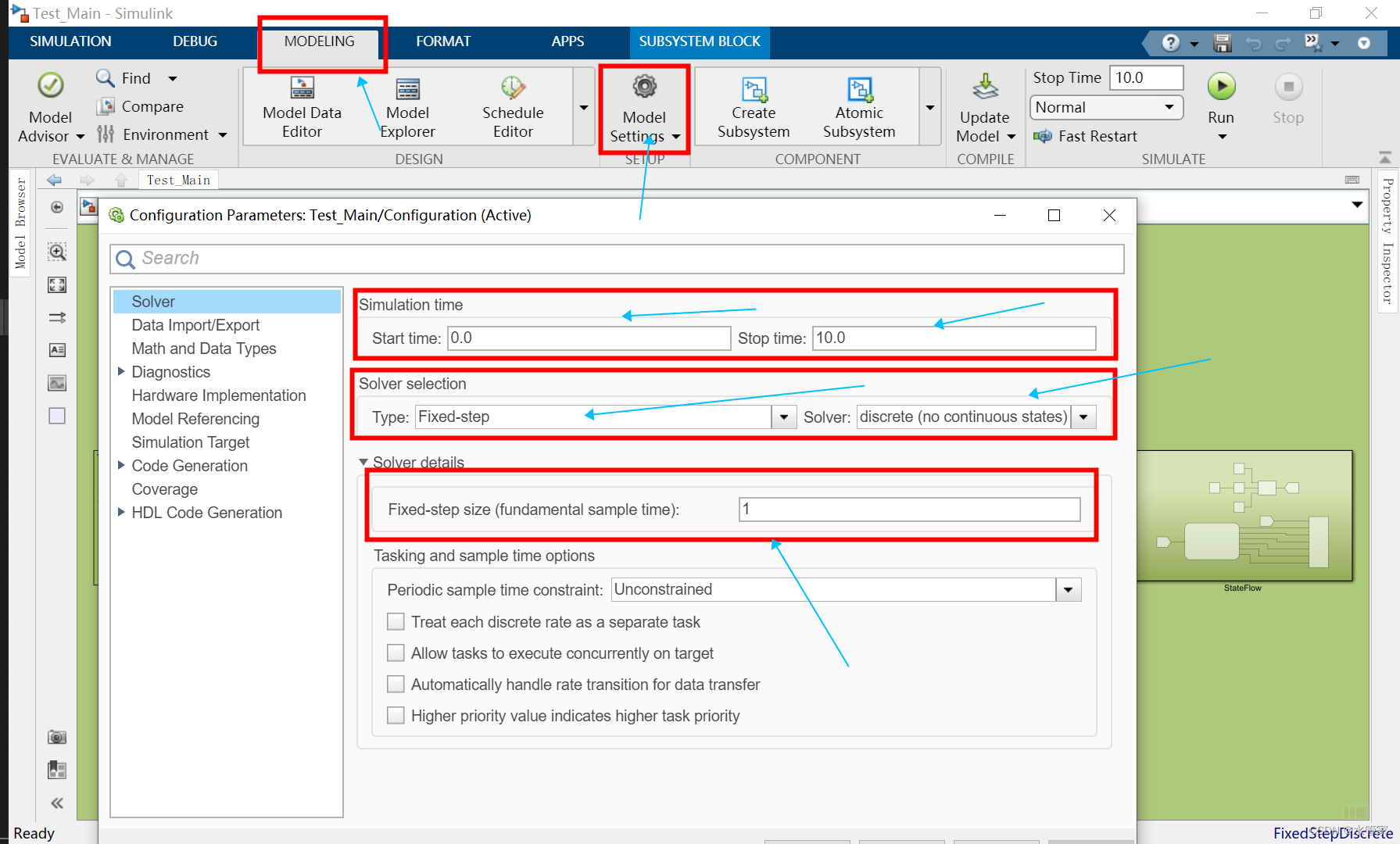

        该模块用来了解周期的定义，在Model-Settings中，快捷键Ctrl+E，设置Simulation time，以及slover selection下的固定步长，细节中设定步长为1。

         如上图所示的步骤进行设置。

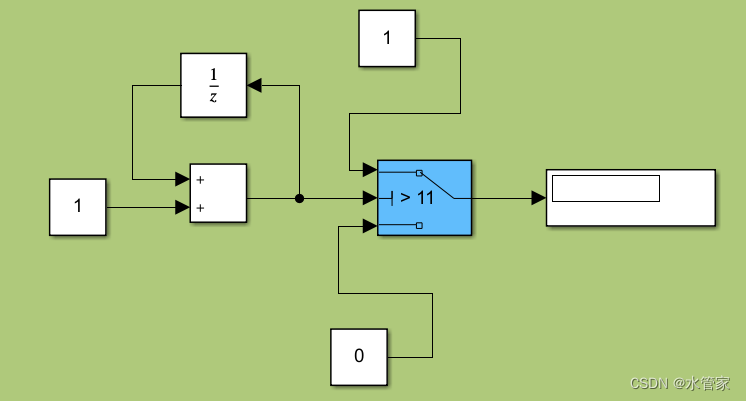

         该模块可以通过蓝色的Switch模块更换9或11验证效果。

        利用自加1进行每个周期加一的值，将10个周期之后的运行结果利用Switch进行判断，如果满足判定条件则输入1，否则输出0。
