用系统的角度分析MOS管震荡

最新推荐文章于 2025-09-05 18:04:16 发布
原创 最新推荐文章于 2025-09-05 18:04:16 发布 · 4.4k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

这篇博客从系统角度深入探讨了MOS管产生震荡的原因，通过计算和MATLAB仿真实验，展示了不同电压上升对震荡的影响，但并未详细解释具体机制。

网上找到的一个帖子，用系统的角度分析MOS管产生震荡的原因，原文如下

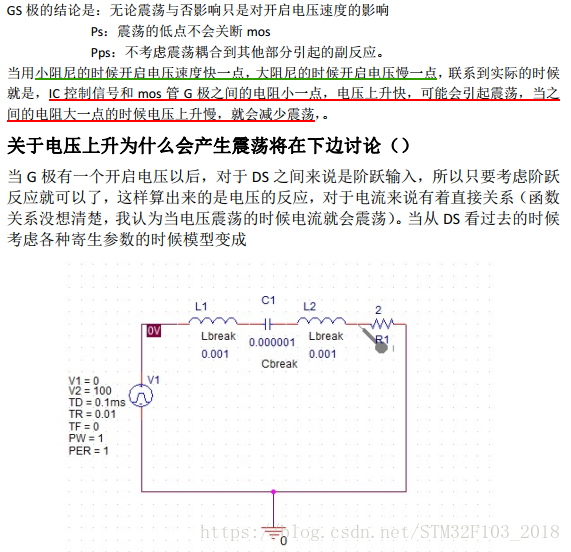

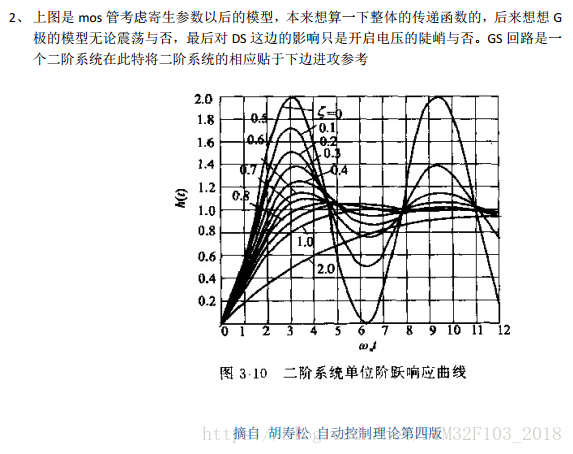

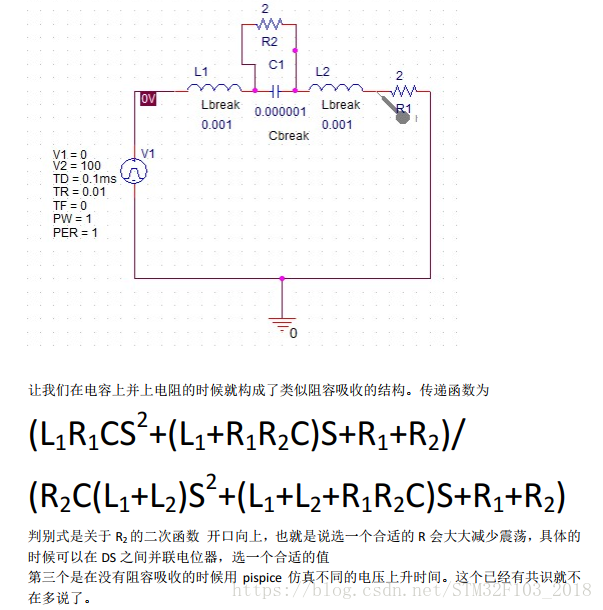

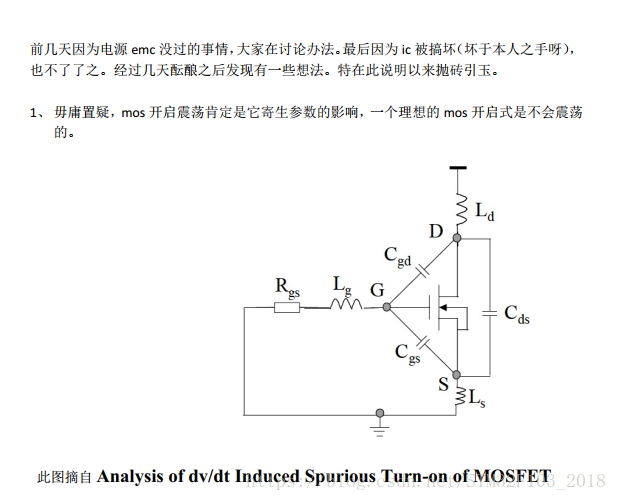

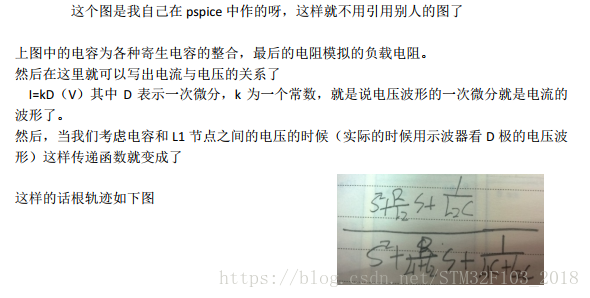

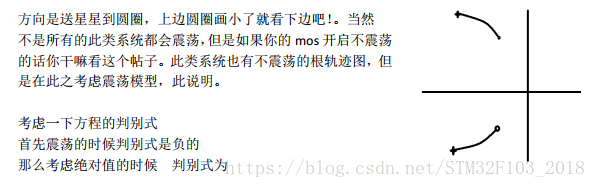

======================以下是我自己的计算==============================
